Сферический зеркальный элемент что это

Сферический зеркальный элемент представляет собой отражающую поверхность с формой части сферы, используемую для точного управления световыми и радиоволновыми лучами. Основная характеристика такого элемента – его радиус кривизны, который напрямую влияет на фокусировку и угол отражения. При правильном подборе радиуса сферическое зеркало способно концентрировать световой поток в узкой зоне, что повышает эффективность оптических систем.

Свойства сферического зеркала определяются материалом покрытия и качеством обработки поверхности. Металлические покрытия, такие как алюминий и серебро, обеспечивают высокий коэффициент отражения в видимом диапазоне, а защитные лаки повышают долговечность. Точность сферичности влияет на искажения отражённого изображения – погрешности свыше 1% радиуса кривизны могут привести к заметным аберрациям.

Применение сферических зеркал широко распространено в системах освещения, лазерных установках, телескопах и оптических приборах. Для эффективного использования необходимо учитывать сочетание радиуса кривизны и размеров зеркала, что позволяет оптимизировать фокусировку и минимизировать потери. В технических расчетах рекомендуется использовать модели, учитывающие сферические аберрации и зависимости коэффициента отражения от длины волны.

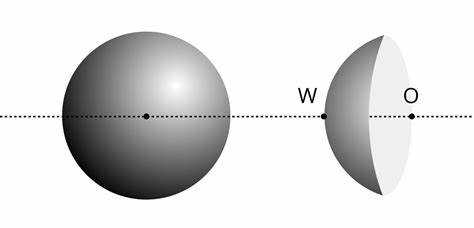

Особенности формы и геометрии сферического зеркального элемента

Для обеспечения заданных оптических свойств критично соблюдение точности сферической формы с допустимой погрешностью не более нескольких микрон. Геометрические искажения приводят к аберрациям, ухудшающим качество изображения. Угол охвата α обычно ограничивается диапазоном 10°–60°, что обеспечивает баланс между сферической аберрацией и эффективностью отражения.

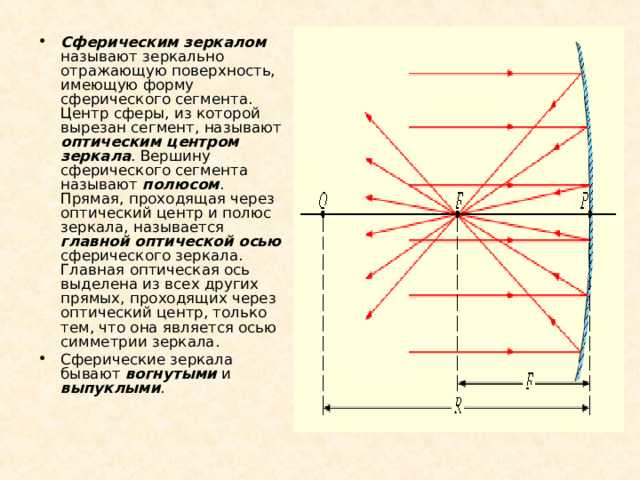

Сферические зеркала разделяются на выпуклые и вогнутые. Вогнутые зеркала концентрируют параллельные лучи в фокусе, а выпуклые рассеивают их. В таблице ниже представлены основные характеристики сферических зеркал с различными радиусами кривизны и апертурами:

Оптимизация формы включает минимизацию сферических аберраций и искажений за счёт подбора радиуса и апертуры под конкретные задачи. Для высокоточных применений рекомендуются зеркала с радиусом R, превышающим размер апертуры не менее чем в 4 раза, что снижает влияние геометрических искажений и улучшает фокусировку.

Особенностью сферического зеркального элемента является его симметричная геометрия, что упрощает расчёты оптических схем и технологию изготовления. Однако для снижения аберраций в некоторых системах используют асферические модификации, исключающие ограничения классической сферической формы.

Оптические характеристики и влияние кривизны на отражение

Сферический зеркальный элемент обладает уникальной оптической особенностью – отражение происходит по законам геометрической оптики с учетом радиуса кривизны. Радиус кривизны определяет положение фокальной точки и угол рассеяния световых лучей. Чем меньше радиус, тем сильнее искривлена поверхность, что приводит к концентрированию отражённого света в фокальной области.

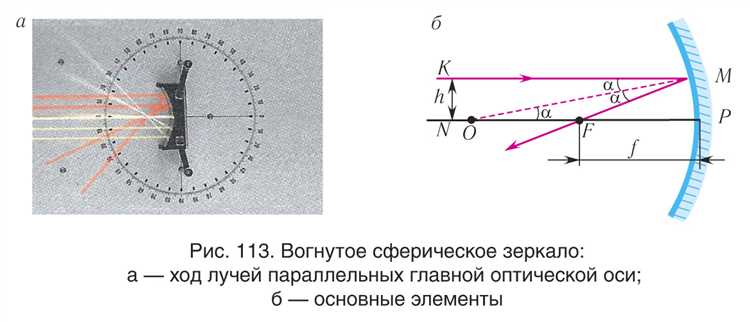

При выпуклой форме зеркала отражённые лучи расходятся, создавая уменьшенное и уменьшенно искажённое изображение. Вогнутые зеркала, напротив, собирают лучи в фокусе, усиливая яркость и чёткость изображения. Расстояние от поверхности зеркала до фокуса равно половине радиуса кривизны, что является ключевым параметром при проектировании оптических систем.

Искажения изображения, обусловленные сферической аберрацией, проявляются при значительных углах падения лучей. Для уменьшения этих искажений рекомендуется ограничивать поле зрения или использовать зеркала с большим радиусом кривизны, что уменьшает степень искривления поверхности и улучшает качество отражения.

Материал покрытия зеркала влияет на коэффициент отражения и спектральные характеристики. Высококачественные металлы, такие как алюминий и серебро, обеспечивают отражение до 90–95% в видимом спектре. При увеличении кривизны необходимо учитывать дополнительные потери света из-за микронеровностей и дефектов поверхности.

Для точного расчёта поведения световых лучей на сферических зеркалах используется формула зеркала: 1/f = 2/R, где f – фокусное расстояние, R – радиус кривизны. Это позволяет оптимизировать оптические системы под конкретные задачи, обеспечивая нужное качество и масштаб изображения.

Материалы изготовления сферических зеркал и их свойства

Основной материал для сферических зеркал – оптическое стекло с высокой прозрачностью и низким уровнем внутренних дефектов. Классически применяется боросиликатное или кварцевое стекло, обеспечивающее стабильность формы при температурных колебаниях и минимальное искажение света.

Металлические зеркала создаются путем нанесения тонкого слоя алюминия или серебра на подложку. Алюминий обеспечивает высокий коэффициент отражения в видимом диапазоне (около 90%), при этом устойчив к окислению после защитного покрытия. Серебро обладает более высоким отражением (до 98%), но требует дополнительной защиты от коррозии.

Полимерные материалы используются в легких и ударопрочных зеркалах, часто с алюминиевым напылением. Они обладают меньшей тепловой стабильностью и склонны к деформациям под воздействием окружающей среды, поэтому применяются в условиях с низкими требованиями к точности отражения.

Толщина подложки влияет на жёсткость и стабильность зеркала. Оптимальный диапазон для сферических зеркал – от 3 до 10 мм, что обеспечивает баланс между массой и устойчивостью к механическим нагрузкам.

Антирефлексные покрытия на обратной стороне стекла предотвращают рассеивание света и повышают контраст изображения. Для специализированных применений используют многослойные диэлектрические покрытия, способные увеличить отражательную способность до 99% в заданном диапазоне длин волн.

Важной характеристикой материалов является коэффициент термического расширения. Для точных оптических систем предпочтительно использовать материалы с показателем менее 5×10^-7 К^-1, чтобы избежать искажений зеркальной поверхности при нагреве.

Резюмируя, выбор материала сферического зеркала определяется задачами применения: для лабораторных и оптических приборов – высокопрочное стекло с серебряным или диэлектрическим покрытием, для промышленного и уличного использования – алюминиевые отражатели на жестких металлических или полимерных подложках.

Типичные области применения сферических зеркальных элементов

Сферические зеркальные элементы широко применяются в областях, где требуется управление световыми потоками с учетом особенностей отражения на криволинейных поверхностях. Ниже представлены основные направления их использования с конкретными примерами.

• Оптические системы и приборы

  Сферические зеркала используют в телескопах и микроскопах для коррекции аберраций и концентрации светового потока. В телескопах главные зеркала часто имеют сферическую форму для упрощения конструкции и снижения себестоимости при условии дополнительной оптической коррекции.

• Лазерные установки

  В лазерных резонаторах сферические зеркальные элементы применяются для формирования и стабилизации лазерного пучка. Их кривизна влияет на режим распространения волн, что критично для мощности и качества лазера.

• Осветительные приборы

  В прожекторах, автомобильных фарах и прожекторных системах сферические зеркала концентрируют свет от ламп, формируя необходимую светотеневую границу и увеличивая дальность освещения. Оптимальная радиус кривизны обеспечивает заданное распределение яркости.

• Инфракрасные и тепловые системы

  Используются в приборах ночного видения и тепловизорах для фокусировки инфракрасного излучения. Сферические зеркала с высокой отражательной способностью в ИК-диапазоне обеспечивают повышение чувствительности и точности измерений.

• Оптические сенсоры и детекторы

  Сферические элементы концентрируют излучение на фотодетекторах и сенсорных матрицах, улучшая отношение сигнал/шум. В спектрометрах и лазерных системах контроля качества они увеличивают разрешающую способность и точность измерений.

• Декоративное и архитектурное применение

  Используются в дизайне интерьеров и экстерьеров для создания визуальных эффектов увеличения пространства, а также в системах безопасности для обзора широких углов благодаря особенностям отражения сферической поверхности.

Использование в оптических приборах и приборах наблюдения

Сферические зеркальные элементы широко применяются в системах, где требуется концентрировать или корректировать световой поток с минимальными потерями и искажениями. В оптических приборах их свойства используются для формирования четкого изображения и повышения светосилы.

Основные направления применения:

• Телескопы – параболические и сферические зеркала служат для сбора и фокусировки света, что позволяет наблюдать удалённые объекты с высокой разрешающей способностью.
• Микроскопы – сферические зеркала используются для освещения и коррекции светового пучка, обеспечивая равномерное освещение образца и улучшая контраст.
• Фотоаппараты и видеокамеры – в оптических системах для фокусировки и компенсации аберраций, что повышает качество изображения без значительного увеличения массы и габаритов.
• Приборы ночного видения и бинокли – сферические зеркала усиливают свет, собирая максимум отражённого или проходящего света, что улучшает видимость в условиях низкой освещённости.

Рекомендации по применению сферических зеркал в оптике:

1. Оптимальный радиус кривизны зеркала подбирается с учётом рабочей длины волны и фокусного расстояния для минимизации сферической аберрации.
2. Использование многослойных защитных покрытий на зеркальной поверхности снижает потери на отражение и повышает долговечность приборов.
3. В сложных оптических системах сферические зеркала комбинируют с линзами и плоскими зеркалами для достижения заданных параметров изображения.
4. При проектировании компактных приборов предпочтительны зеркала с высокой точностью обработки поверхности для уменьшения искажений и повышения контраста.

Сферические зеркальные элементы позволяют создавать компактные и эффективные оптические приборы с широким спектром применения – от научных исследований до гражданских и военных систем наблюдения.

Применение в системах безопасности и видеонаблюдения

Сферические зеркальные элементы широко применяются для расширения угла обзора камер видеонаблюдения без необходимости установки дополнительных устройств. В купольных камерах с внутренними сферическими зеркалами достигается обзор до 360 градусов по горизонтали, что позволяет мониторить большие пространства с минимальным числом камер.

Использование в видеонаблюдении выпуклых сферических зеркал снижает «мертвые зоны» за счет одновременного контроля нескольких направлений. Это актуально для складских помещений, парковок и торговых залов, где требуется максимальная обзорность при ограниченном бюджете и технических ресурсах.

Оптические свойства сферических зеркал позволяют формировать изображение с достаточной детализацией на периферии обзора, что улучшает распознавание объектов и лиц. Рекомендовано выбирать зеркала с радиусом кривизны, соответствующим расстоянию до контролируемой зоны, чтобы минимизировать искажения и сохранить четкость изображения.

В системах безопасности сферические зеркала интегрируют с интеллектуальными алгоритмами видеаналитики для автоматического обнаружения движения и анализа поведения. Правильный подбор геометрии зеркала повышает эффективность работы таких систем за счет равномерного распределения светового потока и минимизации слепых зон.

Для наружного видеонаблюдения зеркальные элементы изготавливают с защитным покрытием, устойчивым к атмосферным воздействиям и механическим повреждениям. Оптимальная толщина зеркала обеспечивает баланс между прочностью и минимальными оптическими потерями.

Требования к установке и монтажу сферических зеркальных элементов

Для обеспечения оптимальной функциональности сферических зеркал важно соблюдать точную центровку относительно оси наблюдения. Отклонение центра зеркала от заданной оси не должно превышать 0,5 мм, что позволяет избежать искажения изображения и потери обзора.

Крепление зеркального элемента необходимо выполнять на жесткую и виброустойчивую основу с использованием антивибрационных прокладок или амортизаторов. Это предотвращает смещение и нарушение оптической геометрии при вибрациях и ударах.

Монтажные конструкции должны обеспечивать возможность точной регулировки угла наклона зеркала в пределах ±5° с шагом не более 0,1°, чтобы адаптировать отражение к требованиям конкретной задачи.

При установке сферических зеркал во внешних условиях требуется использование защитных кожухов с антиконденсатным покрытием и герметичными уплотнителями, предотвращающими попадание пыли и влаги на отражающую поверхность.

Температурный диапазон эксплуатации должен соответствовать параметрам зеркала, обычно от -40 до +70 °C, при этом следует избегать резких перепадов температуры для предотвращения деформаций стекла и покрытия.

Подключение и монтаж необходимо проводить с использованием средств защиты отражающего слоя, исключая прямое прикосновение руками без перчаток. Поверхность должна очищаться специальными неагрессивными средствами на основе изопропилового спирта.

Особое внимание уделяется правильному выбору крепежных элементов из нержавеющей стали или алюминиевых сплавов, чтобы предотвратить коррозию и обеспечить долгосрочную стабильность установки.

Уход, обслуживание и долговечность сферических зеркал

Для сохранения оптических характеристик сферических зеркал важно применять специальные средства очистки на основе изопропилового спирта или дистиллированной воды с мягкими неабразивными салфетками. Использование агрессивных химикатов или грубых материалов приводит к повреждению отражающего слоя и ухудшению качества изображения.

Регулярность очистки зависит от условий эксплуатации. В условиях повышенной запыленности или влажности рекомендуется проводить обслуживание не реже одного раза в месяц, в стандартных условиях – каждые 3-6 месяцев. Перед очисткой зеркало необходимо аккуратно протереть для удаления крупных частиц, чтобы избежать царапин.

Монтаж сферических зеркал должен предусматривать защиту от прямых ударов и вибраций, которые могут деформировать поверхность и нарушить сферическую геометрию. Использование амортизирующих креплений и герметичных корпусов значительно увеличивает срок службы изделия.

Долговечность сферических зеркал напрямую зависит от качества защитного покрытия. Антикоррозийные слои и упрочняющие пленки минимизируют воздействие влаги и ультрафиолетового излучения. В среднем зеркала с профессиональным защитным слоем сохраняют оптические свойства более 5-7 лет при соблюдении рекомендаций по эксплуатации.

В случае появления микротрещин или сколов на поверхности отражающего слоя рекомендуется своевременно заменить элемент, так как дефекты приводят к искажению изображения и ухудшению функциональности систем, в которых используется зеркало.

Вопрос-ответ:

Какие основные оптические характеристики определяют работу сферического зеркального элемента?

Сферический зеркальный элемент характеризуется радиусом кривизны и формой поверхности, которые влияют на направление и фокусировку отражённого света. Такой элемент способен собирать или рассевать световые лучи в зависимости от того, выпуклый он или вогнутый. Особенность отражения на сферической поверхности заключается в том, что параллельные пучки могут сходиться в точке фокуса, расположенной на определённом расстоянии от зеркала. Это свойство используется для концентрации света или создания широкого поля обзора.

В каких технических сферах находят применение сферические зеркальные элементы?

Сферические зеркала востребованы в оптике, например, в телескопах и микроскопах для улучшения качества изображения и увеличения светосилы. Также они применяются в системах безопасности — например, на перекрестках или в магазинах для обзора пространства под углами, недоступными прямому взгляду. В автомобильной промышленности такие зеркала устанавливаются как дополнительные боковые зеркала, расширяя поле зрения водителя. Кроме того, сферические элементы используются в лазерных установках и фотометрических приборах.

Какие отличия в свойствах имеют вогнутые и выпуклые сферические зеркала?

Вогнутые зеркала обладают способностью собирать световые лучи, фокусируя их в одну точку, что полезно для усиления изображения и концентрации света. Выпуклые зеркала, напротив, рассеивают свет, расширяя угол обзора и обеспечивая широкий обзор пространства перед зеркалом. Это различие определяет области применения: вогнутые подходят для увеличения и анализа изображения, а выпуклые — для контроля окружающей обстановки и повышения безопасности.

Какие факторы влияют на долговечность сферических зеркал в условиях эксплуатации?

Срок службы сферического зеркала зависит от материалов покрытия, качества изготовления и условий эксплуатации. Защитные слои от коррозии и механических повреждений продлевают эксплуатацию. Важно избегать воздействия агрессивных химических веществ и механических царапин на отражающую поверхность. Условия с высокой влажностью или пылью требуют регулярного очищения и контроля. Качество монтажа тоже играет роль: неправильно установленное зеркало может деформироваться или смещаться, что снижает функциональность и приводит к преждевременному износу.

Какие методы используются для точного изготовления сферических зеркальных элементов?

Для создания сферических зеркал применяются различные технологии, включая шлифовку и полировку оптического стекла или металла с последующим нанесением отражающего покрытия — обычно алюминия или серебра. Современные методы включают компьютерное моделирование для контроля точности формы и автоматизированное оборудование для достижения необходимой кривизны и гладкости поверхности. Важным этапом является контроль качества, включая измерение радиуса кривизны и оценку однородности отражающего слоя, чтобы обеспечить требуемые оптические параметры.

Что представляет собой сферический зеркальный элемент и в чем особенности его формы?

Сферический зеркальный элемент — это отражающая поверхность с геометрией, близкой к части сферы. В отличие от плоских зеркал, его поверхность изогнута, что влияет на характер отражения света. Такая форма позволяет концентрировать или рассеивать световые лучи в зависимости от выпуклости или вогнутости зеркала. Из-за кривизны отражение получается искажённым, но это свойство активно используется в различных технических решениях, где важна направленность и фокусировка света.
