Нулевая шина, или PEN-шина в системе TN-C, является ключевым элементом электрического щита, обеспечивающим возврат тока от нагрузки к источнику питания. Она предназначена для подключения нулевых рабочих (N) и защитных (PE) проводников, формируя общий потенциал земли и позволяя корректную работу автоматических выключателей и устройств защитного отключения (УЗО).
Использование нулевой шины позволяет обеспечить электрическую безопасность оборудования и пользователей. Через нее протекает ток, возвращающийся от всех потребителей в цепи, поэтому важна качественная затяжка всех контактов и исключение перегревов. В схемах с разделением PEN-проводника на N и PE используется отдельная нулевая шина и шина заземления, что строго регламентируется ПУЭ (пункт 1.7.131 и далее).
Монтаж нулевой шины должен производиться с учетом сечения подключаемых проводников, допустимого тока и материала шины (обычно используется латунь или омеднённая сталь). Недопустимо объединение нейтрали и заземления после УЗО, так как это приведет к ложным срабатываниям и потере защитных функций.
В многоквартирных домах с современной системой электроснабжения (TN-S или TN-C-S) назначение нулевой шины заключается не только в электрическом соединении нулевых жил, но и в выполнении функции точки разделения между рабочим нулём и защитным заземлением. Ее правильное подключение критически важно для корректной работы защитных автоматов и УЗО в каждой квартире.

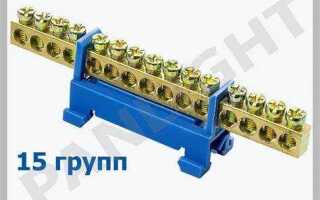

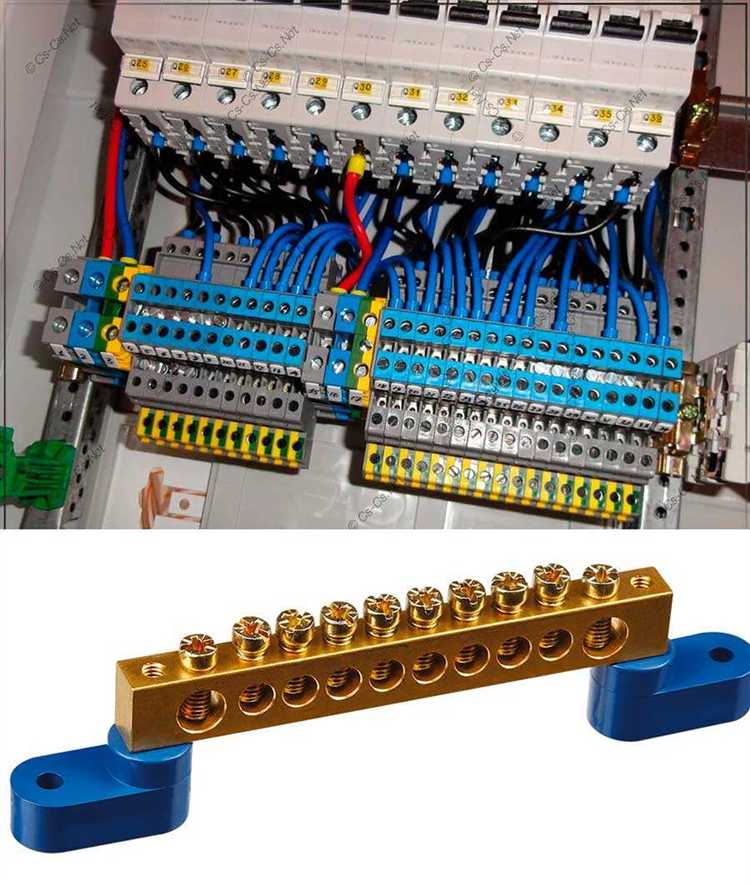

Нулевая шина в распределительном щите служит точкой подключения всех нулевых (нейтральных) проводников от групповых линий электропроводки. Ее основная задача – обеспечить безопасный и надежный электрический контакт между нейтральными жилами и нейтралью питающей линии. Это исключает необходимость скруток и нестабильных соединений внутри щита.
Нулевая шина обеспечивает равномерное распределение токов нагрузки, сводя к минимуму риск перегрева контактов. При правильно организованной схеме подключения каждый нулевой провод подключается к индивидуальной клемме шины, что облегчает диагностику, ремонт и модернизацию электропроводки.
Использование нулевой шины критично при монтаже автоматических выключателей с дифференциальной защитой (УЗО и дифавтоматов). Неправильное соединение нейтрали может привести к ложным срабатываниям и отключению питания, даже при отсутствии утечек. Нулевая шина позволяет точно отделить рабочий ноль от защитного проводника, что особенно важно в схемах TN-C-S и TN-S.

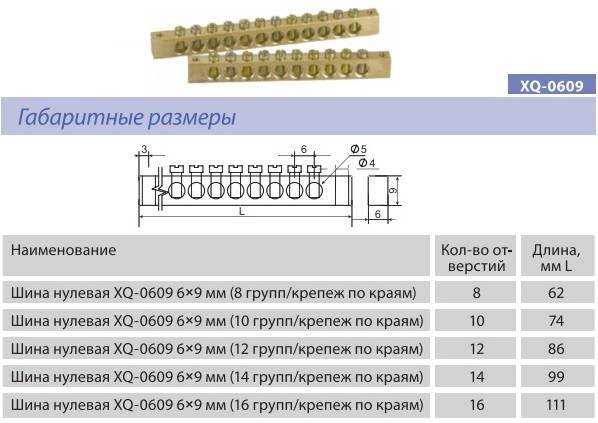

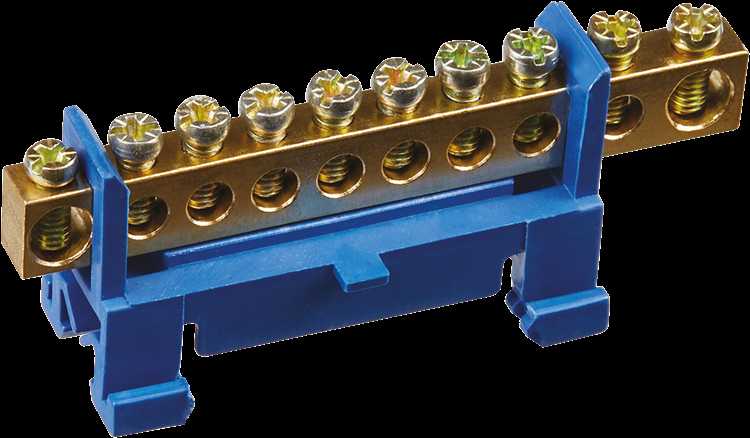

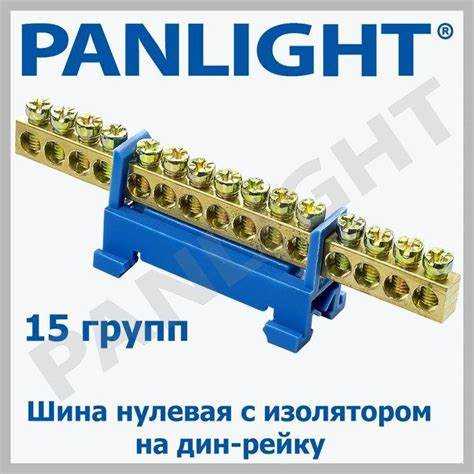

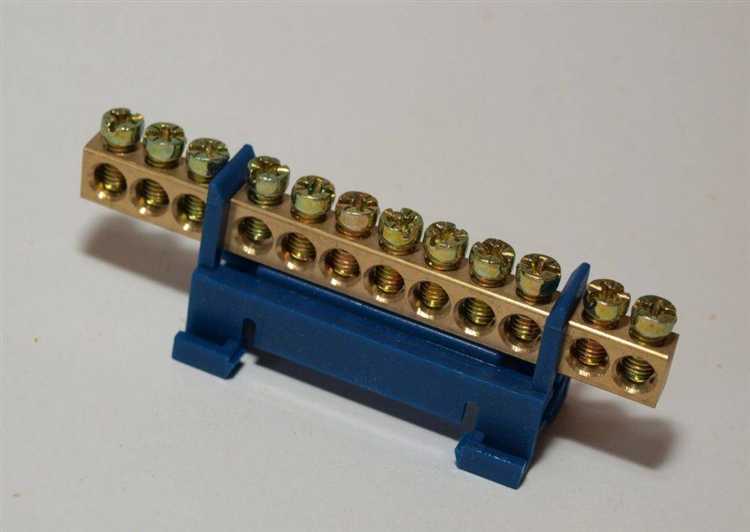

Шина должна быть надежно закреплена на DIN-рейке или изолированном основании, с обеспечением прочного контакта и антикоррозийной защиты. При подборе важно учитывать материал (медь или латунь), номинальный ток и число клемм. Категорически не допускается соединение алюминиевых и медных проводов в одной клемме – для таких случаев применяются переходные элементы или специальные шины.
Разница между нулевой и заземляющей шинами по функциям и подключению
Нулевая шина (N-шина) служит для распределения рабочего нулевого проводника (N) между группами автоматических выключателей и другими элементами цепи. Она обеспечивает замыкание цепи для протекания тока после прохождения нагрузки. Подключение производится исключительно проводами с маркировкой N, идущими от вводного нулевого провода или УЗО в зависимости от схемы.
Заземляющая шина (PE-шина) используется для подключения защитных проводников (PE) от корпуса электрооборудования. Её задача – обеспечить безопасный путь току в случае повреждения изоляции, предотвращая поражение электрическим током. Подключение осуществляется медными или алюминиевыми жилами с жёлто-зелёной маркировкой, подключёнными к контуру заземления или PEN-проводнику в системе TN-C-S.
Функционально основное отличие – наличие тока. Через нулевую шину протекает ток нагрузки, в то время как через заземляющую шину ток проходит только в аварийной ситуации. Объединение этих шин допустимо только в щите с вводом PEN-проводника, и только в одном месте, с обязательной установкой перемычки и соблюдением правил ПУЭ.
При наличии устройств защитного отключения (УЗО), обязательным условием является раздельное подключение N и PE: заземляющие проводники не должны соединяться с нулевыми после УЗО, иначе устройство не сможет корректно функционировать. Это особенно критично в щитах с многоконтурной защитой.
Как правильно подключать нулевой проводник к нулевой шине
Подключение нулевого проводника (N) к нулевой шине в распределительном щите должно обеспечивать надежный контакт, соответствие нормам ПУЭ и безопасную эксплуатацию всей системы электроснабжения. Ошибки на этом этапе могут привести к нагреву соединений, отключению защитных устройств и другим неисправностям.
- Перед подключением убедитесь в отсутствии напряжения на шине и проводнике с помощью измерительного прибора.
- Очищайте зачищенный участок провода от окислов и остатков изоляции. Длина зачистки – 10–12 мм в зависимости от клеммы.
- Используйте только сертифицированные клеммные соединения шины. Самодельные и поврежденные элементы недопустимы.
- Каждый провод должен подключаться в отдельное клеммное гнездо. Совмещение нескольких нулевых проводников в одну клемму запрещено, если это не предусмотрено конструкцией шины.
- Затягивайте винты отверткой с контролем усилия. Избыточная затяжка может повредить жилу, слабая – вызвать нагрев.
- Для многожильных проводов обязательно использовать наконечники НШВИ, чтобы предотвратить распушение жил и обеспечить стабильный контакт.
- Провод должен подходить к шине без натяжения и изгибов. Рекомендуется использовать радиусные изгибы без резких заломов.
После завершения подключения визуально проверяют целостность соединения и проводят контрольное протягивание клемм. Любые признаки перегрева, потемнения изоляции или ослабленных контактов – повод для немедленной диагностики и устранения проблемы.
Особенности монтажа нулевой шины в однофазных и трёхфазных системах
В однофазной системе нулевая шина устанавливается для подключения всех рабочих нулей (N) от автоматических выключателей и УЗО. Она монтируется на диэлектрическое основание внутри щита, при этом необходимо обеспечить надёжный контакт каждого проводника с клеммой шины. Для повышения удобства рекомендуется использовать шины с винтовыми клеммами, которые допускают многократное подключение и демонтаж без повреждения жил провода.
В однофазных схемах обычно используется одна общая нулевая шина. Её размещение должно исключать пересечение с заземляющей шиной (PE), особенно при раздельном подключении УЗО. При наличии нескольких УЗО в щите для каждой группы потребителей необходимо предусматривать отдельную нулевую шину, изолированную от других, чтобы избежать ложных срабатываний.
В трёхфазной системе применяется либо одна общая нулевая шина, либо несколько изолированных шин в зависимости от архитектуры щита. Важно учитывать симметричную нагрузку по фазам, чтобы избежать перегрузки нулевого проводника. При подключении оборудования через дифференциальные устройства каждая группа потребителей должна иметь собственную нулевую шину, не соединённую с другими цепями. Это особенно критично для точности работы УЗО и дифференциальных автоматов.
Для надёжной эксплуатации нулевая шина в трёхфазных системах должна быть рассчитана на соответствующее сечение и токовую нагрузку. При монтаже в металлическом корпусе необходимо обеспечить электрическую изоляцию шины от корпуса. В противном случае может возникнуть опасность появления тока утечки и ложных срабатываний защитных устройств.
Рекомендуется маркировать все нулевые шины с указанием зоны подключения и принадлежности к определённой фазе или группе автоматики. Это значительно облегчает диагностику и обслуживание щита. Важно использовать медные проводники сечением не менее 2,5 мм² для соединения с нулевой шиной в бытовых однофазных системах и от 4 мм² – в трёхфазных установках.
Распространённые ошибки при установке и подключении нулевой шины
Неправильный монтаж и подключение нулевой шины может привести к неустойчивой работе электросети, ложным срабатываниям УЗО и повреждению оборудования. Ниже перечислены наиболее типичные ошибки, которые следует избегать при монтаже.
- Объединение нулевой (N) и защитной (PE) шин после вводного автомата. Это нарушает требования ПУЭ. Такое объединение допустимо только в щитах с глухозаземлённой нейтралью (TN-C) до ввода в квартиру. В бытовых щитах следует строго разделять рабочий ноль и защиту.
- Неправильное расположение провода на шине. Зачастую провод зажимают на изоляции или недозачищенном участке. Это снижает надёжность контакта и может привести к нагреву и искрению.
- Присоединение нескольких проводов под один винт. Запрещено подключать два и более проводника под один зажим, если конструкция шины не предназначена для этого. Это ослабляет контакт и нарушает электрическую целостность цепи.
- Применение шины без изолятора. Установка нулевой шины непосредственно на металлический корпус щита без изолирующих стоек – критическая ошибка. Это создаёт риск пробоя и замыкания.
- Использование неподходящего сечения провода. Провод, подключаемый к нулевой шине, должен соответствовать токовой нагрузке. Применение заниженного сечения увеличивает вероятность перегрева.
- Слабая затяжка винтовых соединений. Ослабленные клеммы со временем приводят к потере контакта и перегреву. После затяжки рекомендуется проверить надёжность соединения вручную или с помощью отвертки с моментной настройкой.
Для минимизации ошибок важно использовать качественные шины с маркировкой, соблюдать последовательность подключения и проводить периодический осмотр всех соединений на предмет признаков окисления, нагрева или ослабления.
Требования ПУЭ к установке и маркировке нулевых шин
Согласно пунктам Правил устройства электроустановок (ПУЭ), нулевая шина должна обеспечивать надежное и безопасное распределение рабочего нулевого проводника (N) внутри электрощитка. Для монтажа нулевой шины обязательны следующие требования:
1. Нулевая шина должна иметь изоляционную основу и обеспечивать надежный контакт с нулевыми жилами всех подключаемых цепей.
2. К нулевой шине допускается подключать только рабочие нулевые проводники, исключая заземляющие (PE) и защитные нулевые (PEN), если система заземления разделена.
3. Нулевая шина должна быть установлена в электрощите таким образом, чтобы исключить возможность случайного контакта с токоведущими частями или защитным заземлением.
4. Крепление нулевой шины должно обеспечивать механическую прочность и исключать ослабление контактов с течением времени.
5. Для удобства эксплуатации и безопасности подключения, нулевая шина должна иметь четкую и устойчивую маркировку цвета синего цвета, что соответствует международному стандарту для рабочего нулевого проводника.
6. Маркировка должна быть нанесена на шину или на клеммные точки, чтобы однозначно идентифицировать нулевые цепи, и обеспечивать контроль и диагностику электроустановки.
7. При монтаже в трехфазных системах нулевая шина должна иметь достаточное количество клемм для подключения всех нулевых проводников, а сечение шин и клемм должно соответствовать суммарному току нагрузки.
8. В системах с PEN-проводником допускается комбинированное использование нулевой и защитной функции, но шина и маркировка должны четко отражать конструктивные особенности, предотвращая ошибки при подключении.
Соблюдение этих требований ПУЭ гарантирует безопасность, правильную работу и удобство обслуживания электроустановок с нулевой шиной.
Вопрос-ответ:
Для чего служит нулевая шина в электрическом распределительном щите?
Нулевая шина предназначена для объединения всех нулевых (нейтральных) проводников в электроустановке. Она обеспечивает общий возврат тока от потребителей к источнику питания, гарантируя правильную работу защитных устройств и стабильность электросети.
Можно ли подключать к нулевой шине проводники разных фаз?
Нет, к нулевой шине подключаются только нейтральные проводники. Фазные провода должны быть подключены к соответствующим фазным клеммам или шинопроводам. Перекрестное подключение может привести к неправильной работе оборудования и возникновению опасных ситуаций.
Как правильно выбрать нулевую шину по размеру и материалу для бытового щита?
Выбор нулевой шины зависит от количества подключаемых проводников и электрической нагрузки. Обычно используются медные или лужёные медные шины с площадью сечения, достаточной для прохождения суммарного тока нейтральных проводников. Размер шины должен позволять надежно закрепить все проводники без перекрытия или чрезмерного сжатия.
В чем отличие нулевой шины от заземляющей в распределительном щите?
Нулевая шина служит для соединения нейтральных проводников, по которым возвращается ток нагрузки, тогда как заземляющая шина соединяет защитные проводники, предназначенные для отвода токов короткого замыкания и обеспечения безопасности. Они выполняют разные функции и должны быть изолированы друг от друга.
Что может произойти при неправильном подключении нулевой шины в электрощите?
Неправильное подключение нулевой шины приводит к нарушению цепи нейтрали, что может вызвать нестабильное напряжение на нагрузках, срабатывание автоматов без причины, а также повышение риска поражения электрическим током. В некоторых случаях возникает риск повреждения оборудования или пожара из-за неправильного распределения токов.
Какова основная функция нулевой шины в электрическом щите?
Нулевая шина служит точкой объединения всех нулевых проводников от различных линий электропитания внутри щита. Она обеспечивает стабильное возвращение электрического тока обратно к источнику, что гарантирует корректную работу электрических цепей и защиту оборудования от перегрузок и коротких замыканий.
