Самонесущий изолированный провод (СИП) представляет собой многожильный алюминиевый кабель с двойной или тройной изоляцией, предназначенный для воздушной прокладки линий электропередачи. Его ключевое преимущество – возможность монтажа без применения дополнительных несущих тросов, что снижает трудозатраты и стоимость установки.
Наиболее распространённые типы СИП – это СИП-1, СИП-2, СИП-3, СИП-4 и СИП-5, различающиеся по типу изоляции, конструкции жил и назначению. Например, СИП-4 активно используется для подключения частных домов к линиям электросетей напряжением до 0,6/1 кВ. Он оснащён токопроводящими жилами без несущей стальной основы и применяется исключительно в распределительных сетях низкого напряжения.
Для бытового электромонтажа СИП особенно актуален в условиях плотной застройки, где прокладка кабеля по воздуху значительно упрощает работы. Минимальное расстояние между проводами и строениями регулируется ПУЭ (Правила устройства электроустановок), и благодаря изоляции этот норматив легче соблюсти. Диапазон рабочих температур большинства типов СИП – от -60 °C до +50 °C, что делает их пригодными для использования в различных климатических зонах.
При выборе СИП необходимо учитывать не только номинальное напряжение, но и материал зажима, диаметр жил и допустимую токовую нагрузку. Неправильный подбор может привести к перегреву, пробою изоляции и повреждению подключённого оборудования. Поэтому в проектировании электросети с использованием СИП требуется опора на расчёты, а не только на стандарты продукции.
Что такое СИП провод в электромонтаже
Главная конструктивная особенность СИП – наличие несущей жилы (в некоторых модификациях), благодаря которой кабель способен выдерживать собственный вес при натяжении между опорами. Это устраняет необходимость в тросе, упрощая монтаж и сокращая затраты на установку воздушной линии.
Существует несколько марок СИП: СИП-1 (жила с изоляцией, несущая – неизолированная), СИП-2 (все жилы изолированы), СИП-3 (одножильный, с усиленной изоляцией для линий 20 кВ), СИП-4 (без несущей жилы, для ответвлений к частным домам). Для бытового электромонтажа чаще всего применяется СИП-4 за счёт компактности и простоты установки.
Преимущества СИП включают устойчивость к атмосферным воздействиям, снижение риска коротких замыканий, защиту от случайных прикосновений и возможность прокладки по фасадам зданий без изоляторов. Рекомендуется использовать только с герметичными прокалывающими зажимами, специально предназначенными для изолированных жил.
СИП-провод в электромонтаже позволяет монтировать надёжные и долговечные воздушные линии в условиях плотной городской застройки, на частных участках и в промышленных зонах без необходимости установки дорогостоящих несущих конструкций.
Назначение и области применения СИП в частном строительстве
Самонесущий изолированный провод (СИП) применяется в частном секторе для организации воздушных линий электропередачи напряжением до 1 кВ. Основная функция СИП – передача электрической энергии от опоры линии электропередачи к вводу в жилой дом, хозяйственные постройки, гаражи или другие объекты на участке. Благодаря изоляции токопроводящих жил, СИП позволяет безопасно монтировать проводку даже в условиях плотной застройки или ограниченного пространства.
Наиболее распространённое применение – прокладка от столба к дому с креплением провода на фасаде. Используется в однофазных и трёхфазных сетях. Для однофазных подключений чаще выбирают марки СИП-1 и СИП-2 с одной нулевой и одной фазной жилой. Для трёхфазных – варианты с четырьмя и более жилами. Это избавляет от необходимости использовать открытые неизолированные провода, которые требуют больших расстояний и опор.
СИП также применяется при разводке питания по участку – к бане, сараю, колодцу с насосом. Он подходит для временных и стационарных подключений. Благодаря стойкости к ультрафиолету и перепадам температур, его можно использовать без дополнительной защиты в уличных условиях. Монтаж допускается как на анкерных, так и на натяжных кронштейнах, с опорой на стены, столбы и даже натянутый трос.
Дополнительно СИП используют при реконструкции старой электропроводки в частных домах, когда требуется повысить безопасность и снизить потери. В отличие от голого провода, СИП не требует больших охранных зон, что особенно важно при ограниченной площади участка.
При выборе важно учитывать сечение жил, соответствие напряжению сети, длину пролётов и условия установки. Например, для подключения жилого дома на 15 кВт оптимальным будет СИП сечением 2×16 мм² или 4×16 мм² в зависимости от числа фаз. Использование обжимных герметичных соединителей и грамотный выбор точек крепления обеспечивают надёжность всей линии.
Хочешь, чтобы я добавил раздел о технических характеристиках СИП-провода или особенностях монтажа в быту?
Конструкция СИП провода: жилы, изоляция и типы оплетки

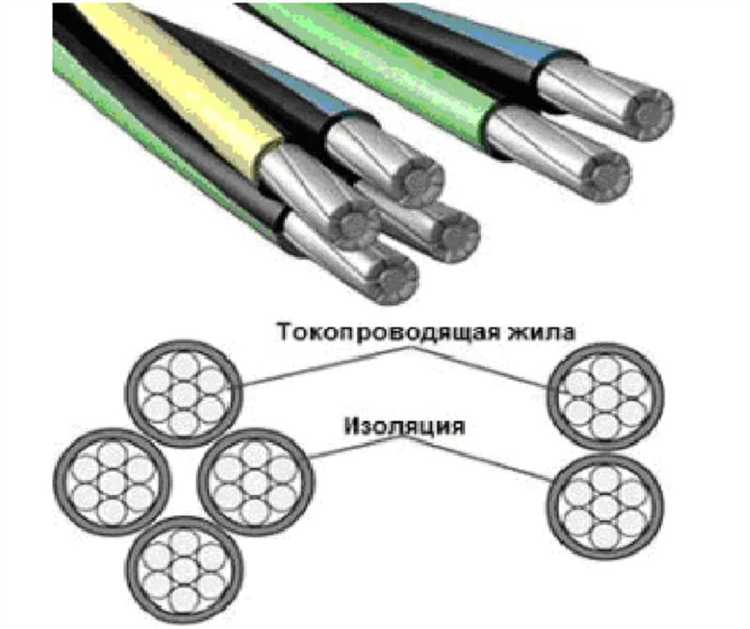

СИП-провод (самонесущий изолированный провод) состоит из нескольких основных элементов, каждый из которых играет ключевую роль в обеспечении надежности и безопасности воздушных линий электропередач. Основу конструкции составляют токопроводящие жилы, выполненные преимущественно из алюминия. В некоторых модификациях используется алюминиево-сталевая комбинация, где внутренняя сталевая жила придаёт повышенную механическую прочность.
Количество жил варьируется: одножильные модели применяются в качестве магистральных фазных линий, а многожильные – для распределения электроэнергии в жилых зонах. В зависимости от назначения, жилы могут быть одинакового сечения или комбинированными по диаметру, включая нулевую несущую жилу увеличенного сечения.
Изоляция изготавливается из сшитого полиэтилена (СПЭ), отличающегося высокой термостойкостью и устойчивостью к ультрафиолету. Такая оболочка выдерживает температуру эксплуатации до +90 °C и кратковременное нагревание до +130 °C. Изоляция каждого провода выполняется отдельно, что исключает короткие замыкания при касании ветвей деревьев или во время обледенения.
Тип оплетки зависит от варианта исполнения. В проводах типа СИП-1 и СИП-2 применяется несущая нулевая жила без дополнительной обмотки. В конструкции СИП-3 используется круглая алюминиевая жила с более толстой изоляцией, предназначенная для высоковольтных линий. СИП-4 и СИП-5 лишены несущего элемента, используются на коротких пролётах и крепятся с помощью специальных поддерживающих зажимов.
Рекомендуется учитывать: при выборе типа СИП необходимо ориентироваться на максимальную нагрузку, расстояние между опорами и условия внешней среды. Правильно подобранная конструкция значительно увеличивает срок службы линии и снижает риск аварий.
Разновидности СИП проводов: маркировка и отличия

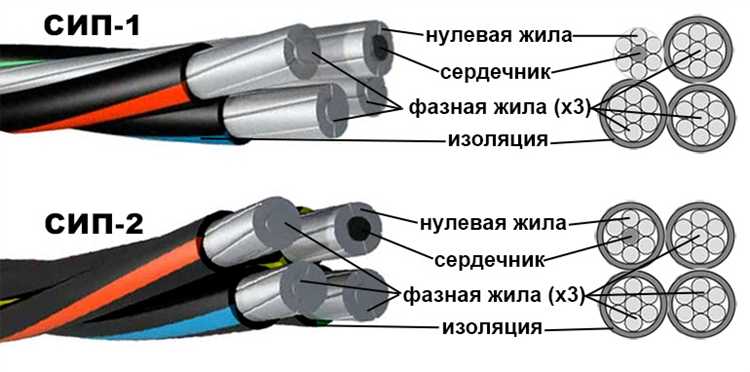

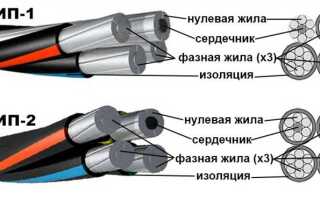

СИП-1 – самонесущий изолированный провод с алюминиевыми токопроводящими жилами, покрытыми термопластичной светостабилизированной полиэтиленовой изоляцией. Нулевая жила не изолирована. Применяется преимущественно в районах с умеренным климатом, на опорах воздушных линий электропередачи до 1000 В.
СИП-2 – аналог СИП-1, но все жилы, включая нулевую, имеют изоляцию из светостабилизированного сшитого полиэтилена. Устойчив к солнечному излучению, допускается монтаж вблизи зданий. Подходит для эксплуатации в более жёстких климатических условиях.
СИП-3 – одножильный алюминиевый провод с изоляцией из сшитого полиэтилена, усиленного устойчивостью к термическому и ультрафиолетовому воздействию. Используется как грозозащитный или фазный провод на высоковольтных линиях до 20 кВ.
СИП-4 – многожильный кабель с изоляцией из термопластичного полиэтилена. В конструкции отсутствует несущая жила, что делает провод более лёгким. Применяется в системах ввода в частные дома, при прокладке по фасадам и в ограниченных пространствах.
СИП-5 – усовершенствованный вариант СИП-4 с сшитым полиэтиленом в качестве изоляции, повышающим стойкость к нагреву и воздействию внешней среды. Рекомендуется к установке в агрессивной атмосфере и при высоких механических нагрузках.
При выборе типа СИП необходимо учитывать номинальное напряжение, количество жил, способ прокладки и климатические особенности региона. Наличие или отсутствие несущей жилы, вид изоляции и температурная стойкость определяют допустимые условия эксплуатации.
Преимущества СИП по сравнению с неизолированными проводами
Самонесущий изолированный провод (СИП) демонстрирует ряд технических и эксплуатационных преимуществ по сравнению с традиционными воздушными линиями на основе голого алюминия. Эти различия критичны как для частного строительства, так и для крупных инфраструктурных объектов.
- Повышенная безопасность эксплуатации: наличие изоляции исключает риск короткого замыкания при схлестывании фаз и снижает вероятность поражения электрическим током при обрыве линии.
- Снижение потерь при передаче энергии: изоляционный слой минимизирует поверхностные токи и снижает утечку в условиях высокой влажности или загрязнённой атмосферы.
- Возможность монтажа в стеснённых условиях: СИП можно прокладывать ближе к зданиям, в том числе на фасадах, без необходимости выдерживать большие охранные зоны.
- Сопротивляемость внешним воздействиям: изоляция устойчива к ультрафиолету, осадкам, загрязнениям и агрессивным атмосферным условиям, что продлевает срок службы линии до 25–30 лет.
- Упрощение монтажа и обслуживания: не требуется установка изоляторов, минимально задействуются грузоподъёмные механизмы, а повреждённые участки легко заменяются без демонтажа всей линии.
- Устойчивость к несанкционированным подключениям: конструкция СИП затрудняет «подключение накида», распространённого при использовании голых проводов в частном секторе.
Использование СИП существенно снижает эксплуатационные риски и затраты в долгосрочной перспективе, особенно в условиях плотной городской застройки и на участках с высокой ветровой нагрузкой.
Монтаж СИП провода на опорах: особенности и требования
Монтаж СИП (самонесущего изолированного провода) на опорах требует соблюдения строгих технических норм для обеспечения безопасности и надежности линии электропередачи. Основное требование – правильное натяжение провода, которое должно быть в пределах, рекомендованных производителем, чтобы избежать провисания или чрезмерного напряжения, способного повредить изоляцию и металлическую арматуру.
Опоры должны иметь надежные крепежные элементы, устойчивые к механическим нагрузкам и воздействию окружающей среды. Для фиксации СИП применяются специализированные изолирующие крепежи – подвесы, зажимы и анкерные устройства, обеспечивающие сохранность изоляции и исключающие контакт с металлическими частями опоры.
При монтаже обязательно соблюдается минимальный радиус изгиба провода, указанный в технической документации, чтобы избежать микротрещин изоляционного слоя. Не допускается использование СИП в местах с высокой механической нагрузкой без дополнительной защиты или усиления креплений.
Особое внимание уделяется заземлению опор, чтобы минимизировать риск поражения электрическим током при аварийных ситуациях. Заземление должно соответствовать нормам ПУЭ (Правил устройства электроустановок), с проверкой сопротивления заземляющего контура не более 4 Ом.
При прокладке проводов на опорах учитываются климатические условия – при низких температурах необходимо применять материалы с повышенной морозостойкостью, а также учитывать возможные ветровые и снеговые нагрузки, корректируя натяжение и выбор крепежа.
Работы по монтажу СИП проводов должны выполняться квалифицированными электромонтерами с применением средств индивидуальной защиты, строго соблюдая правила техники безопасности и требования нормативных документов.
Соединение и ответвление СИП: какие зажимы использовать

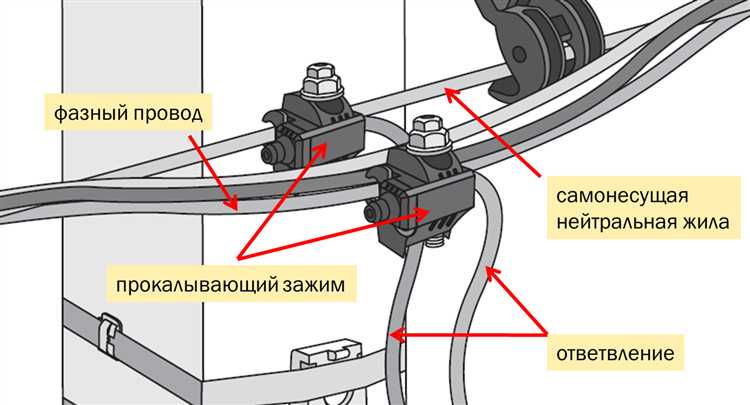

Для надежного соединения и ответвления СИП (самонесущего изолированного провода) применяются специальные анкерные и ответвительные зажимы, обеспечивающие механическую прочность и электрическую безопасность.
Анкерные зажимы служат для закрепления СИП на опорах и обеспечивают натяжение провода без повреждения изоляции. Изготавливаются из алюминия или алюмоцинкового сплава с антикоррозийным покрытием. Важно выбирать зажимы, рассчитанные на конкретный диаметр жил и сечения провода (обычно от 16 до 95 мм²).
Ответвительные зажимы предназначены для создания ответвлений от основного СИП к точкам подключения. Наиболее распространены прессуемые и винтовые варианты. Прессуемые обеспечивают постоянный контакт за счет деформации металла, подходят для ответвлений сечением до 16 мм². Винтовые зажимы удобны для быстрого монтажа, но требуют регулярной проверки затяжки для предотвращения окисления.
Для ответвлений рекомендуется использовать герметичные зажимы с уплотнительными элементами, предотвращающими попадание влаги внутрь. Это важно для сохранения эксплуатационных характеристик и предотвращения коррозии жил.
Нельзя применять обычные соединительные зажимы для неизолированных проводов – они не обеспечивают надежной защиты изоляции СИП и могут вызвать повреждение жил или короткое замыкание.
Правильный подбор зажимов и их установка согласно техническим требованиям ГОСТ и инструкциям производителя гарантируют долговечность и безопасность линии электропередачи с применением СИП.
Требования ПУЭ и нормативные ограничения при прокладке СИП
Прокладка самонесущего изолированного провода (СИП) должна строго соответствовать требованиям Правил устройства электроустановок (ПУЭ), разделу 1.7 и 1.8, а также нормативам ГОСТ Р 53768-2010 и СП 31-110-2003.
Минимальное расстояние от СИП до зданий и строений должно составлять не менее 1,5 метра по горизонтали. При прохождении над проездами и пешеходными зонами допускается снижение до 6 метров от поверхности земли. Такие параметры обеспечивают безопасность эксплуатации и защиту от механических повреждений.
Запрещается прокладывать СИП в общих каналах или лотках с другими коммуникациями, особенно с водопроводными и газовыми трубами, чтобы избежать риска коротких замыканий и возгораний.
Опоры для крепления СИП должны обладать необходимой механической прочностью, выдерживать ветровые нагрузки и обеспечивать натяжение проводов без провисаний более 5% от длины пролёта.
Для ответвлений и соединений используются специальные неизолированные алюминиевые или стальные зажимы, сертифицированные по ГОСТ, обеспечивающие надежный контакт и устойчивость к коррозии. Установка зажимов допускается только на открытых участках, без попадания в зону повышенной влажности.
Запрещено использовать самодельные крепления и зажимы, а также прокладывать СИП внутри помещений без дополнительной защиты, так как это противоречит требованиям безопасности и нормативам ПУЭ.
Прокладка СИП должна сопровождаться обязательным заземлением металлических частей и опор в соответствии с разделом 1.7 ПУЭ, что предотвращает опасное напряжение на конструкциях при аварийных режимах.
Регулярные проверки натяжения и состояния изоляции проводов должны проводиться не реже одного раза в год, чтобы своевременно выявить дефекты и предотвратить аварии.
На что обращать внимание при выборе СИП для подключения частного дома
При выборе СИП (самонесущего изолированного провода) для подключения частного дома важны следующие технические параметры и особенности:
- Сечение жил: необходимо учитывать максимальную нагрузку и мощность оборудования в доме. Обычно для частных домов используются СИП с сечением 16 или 25 мм², что обеспечивает надежную передачу тока до 40–63 А.
- Количество жил: для подключения однофазного электроснабжения подойдет трехжильный СИП (две рабочие жилы и нулевой провод). Для трехфазного питания выбирают четырехжильный провод.
- Марка и тип провода: важна стойкость изоляции к ультрафиолету, механическим повреждениям и атмосферным воздействиям. Предпочтительны провода с алюминиевыми жилами класса 1 или 2, с ПВХ-изоляцией повышенной прочности.
- Длина пролета: необходимо учитывать допустимый прогиб провода и нагрузку на опоры. Чем длиннее пролет, тем больший запас прочности и сечение требуется.
- Климатические условия: в регионах с холодными зимами важен выбор СИП с морозостойкой изоляцией и высокой устойчивостью к ветровым нагрузкам.
- Соответствие нормативам: провод должен соответствовать требованиям ПУЭ и ГОСТ, иметь сертификаты качества и подтверждение пожаробезопасности.
- Тип изоляции и защита: для участков с повышенной вероятностью механического воздействия предпочтительны провода с дополнительной внешней оболочкой, устойчивой к повреждениям и коррозии.
- Монтажные особенности: учитывайте совместимость с используемыми зажимами и крепежом, а также возможность простого подключения без дополнительной изоляции.
Правильный подбор СИП обеспечит надежное, безопасное и долговечное электроснабжение частного дома с минимальными затратами на эксплуатацию и техническое обслуживание.
Вопрос-ответ:
Что такое СИП провод и почему он используется в электромонтаже частных домов?
СИП — это самонесущий изолированный провод, который применяется для прокладки воздушных линий электропередач. Его особенность — наличие изоляционного слоя и конструкции, позволяющей проводу самостоятельно держать собственный вес без дополнительных несущих элементов. В частных домах СИП удобен тем, что снижает риск коротких замыканий и контактов с посторонними предметами, а также упрощает монтаж и повышает надежность электроснабжения.
Какие основные технические характеристики СИП провода влияют на его выбор для подключения дома?
При выборе СИП важны сечение жилы, материал проводника (обычно алюминий), количество жил, степень изоляции и максимальная допустимая нагрузка по току. Кроме того, учитывается механическая прочность, устойчивость к погодным условиям и длина пролёта между опорами. Все эти параметры влияют на безопасность, долговечность и качество электроснабжения.
Как правильно подключать СИП провод к распределительному щиту в доме?
Подключение СИП к щиту требует использования специальных зажимов и ответвительных коробок, предназначенных для работы с изолированным проводом. Для подключения жил сечением чаще всего применяют гильзы и обжимные соединения, обеспечивающие надежный контакт. Важно соблюдать полярность, не повредить изоляцию и заземлить конструкцию по правилам ПУЭ. Рекомендуется привлекать квалифицированного электрика для выполнения этих работ.
Какие нормы и правила необходимо учитывать при прокладке СИП провода на участке частного дома?
Прокладка СИП должна соответствовать требованиям Правил устройства электроустановок (ПУЭ), включая минимальные расстояния до строений, высоту подвеса над землей, защиту от механических повреждений и недопустимость контакта с деревьями. Дополнительно учитываются требования пожарной безопасности и электробезопасности. Несоблюдение этих норм может привести к авариям и штрафам.
Какие преимущества СИП провода по сравнению с обычными неизолированными проводами при электроснабжении дома?
СИП провод обладает защитной изоляцией, которая уменьшает риск коротких замыканий и поражения током при случайном касании. Его конструкция позволяет обходиться без дополнительных опор и подвесов, что упрощает монтаж и снижает затраты. Кроме того, СИП устойчив к воздействию внешней среды — влаги, ультрафиолета и коррозии, что увеличивает срок эксплуатации и снижает необходимость в обслуживании.
Что такое СИП провод и в чем его особенности в электромонтаже?
СИП — это самонесущий изолированный провод, который применяется для прокладки воздушных линий электропередач. Его ключевая особенность — наличие изоляционного слоя на алюминиевых жилах и прочной внешней оплетки, обеспечивающей механическую защиту. Это позволяет использовать СИП без дополнительной подвески и снижает риск коротких замыканий при контакте с деревьями или другими объектами. Благодаря изоляции монтаж становится безопаснее, а сроки эксплуатации — дольше по сравнению с традиционными неизолированными проводами.
