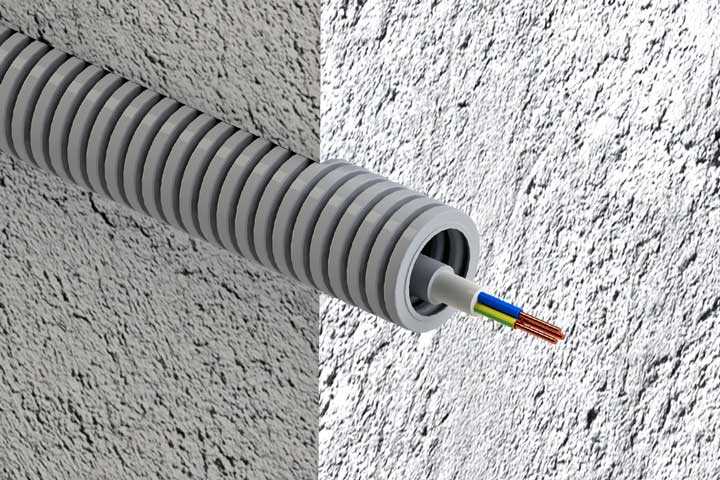

При проектировании электропроводки важным этапом является определение количества кабелей, которые допустимо проложить внутри одной гофротрубы. Этот параметр напрямую влияет на безопасность, удобство монтажа, тепловой режим и долговечность системы. Невыполнение требований может привести к перегреву кабелей, повреждению изоляции и возникновению пожароопасных ситуаций.
Согласно СП 6.13130.2013 и ПУЭ (п.2.1.23), кабели в гофре должны иметь достаточное пространство для вентиляции и охлаждения. Заполняемость гофры не должна превышать 40% от её внутреннего объема. Это означает, что при выборе диаметра гофры следует учитывать не только суммарный диаметр всех кабелей, но и необходимый зазор между ними.
Например, для стандартной ПВХ-гофры с внутренним диаметром 16 мм безопасно размещать не более двух-трёх кабелей типа ВВГнг 3×1.5 мм². При увеличении количества кабелей или сечений требуется использовать гофру большего диаметра, как минимум 20 или 25 мм. Плотная укладка недопустима даже при кратковременной эксплуатации.
Также важно учитывать способ прокладки. При открытой прокладке через пустоты в стенах возможно использование меньшего количества гофр, но при скрытой – рекомендуется дополнительный запас по диаметру, особенно если трасса сложной формы и предполагаются изгибы. При затягивании нескольких кабелей в уже смонтированную гофру возможны повреждения внешней оболочки, поэтому следует прокладывать все кабели одновременно.
Таким образом, определение допустимого количества кабелей в одной гофре требует точного расчёта с учётом норм, типа кабеля, условий прокладки и допустимого теплового режима. Это не просто монтажный выбор, а часть комплексной инженерной безопасности.
Как влияет диаметр гофротрубы на количество кабелей
Диаметр гофротрубы напрямую определяет, сколько кабелей можно проложить внутри без превышения допустимого уровня заполнения. По нормативам, максимальное заполнение не должно превышать 40% от внутреннего объёма трубы при скрытой прокладке, чтобы обеспечить достаточную вентиляцию и упростить последующую замену кабелей.
Для трубы диаметром 16 мм внутренний диаметр составляет около 13 мм, что соответствует приблизительно 133 мм² полезного сечения. С учётом ограничения в 40% остаётся около 53 мм². Это означает, что, например, можно уложить не более трёх кабелей сечением 3×1,5 мм², каждый из которых имеет внешний диаметр порядка 7 мм (примерно 38 мм² в сумме при круглом сечении).
Если используется гофротруба диаметром 20 мм (внутренний диаметр около 17 мм), полезное сечение возрастает до приблизительно 227 мм², и допустимая зона заполнения составляет около 91 мм². Это позволяет уже проложить до четырёх–пяти кабелей того же типа. При диаметре 25 мм доступное пространство увеличивается ещё сильнее – до более чем 120 мм², что делает возможным укладку нескольких линий, включая слаботочные кабели.
Недопустимо заполнять трубу «впритык», даже если физически кабели помещаются. Переполненная труба затрудняет охлаждение, повышает риск повреждения изоляции и делает невозможным замену кабелей без демонтажа. Для ситуаций, когда необходимо проложить много кабелей, рекомендуется выбирать трубу с запасом диаметра, а не монтировать несколько кабелей в трубу минимального размера.
Также стоит учитывать радиусы изгиба: в более узких трубах при изгибе внутреннее пространство уменьшается, что дополнительно ограничивает реальное количество допустимых кабелей. Поэтому при сложной трассе предпочтительнее использовать трубы с увеличенным диаметром от 25 мм и выше.
Нормативные ограничения по заполнению гофры кабелями
Согласно ПУЭ, при прокладке нескольких кабелей в одной гофре коэффициент заполнения не должен превышать 40% от внутреннего сечения трубы. Это ограничение связано с необходимостью обеспечения теплоотвода и возможности замены кабелей в будущем.
Расчёт выполняется следующим образом:
- Определяется внутренняя площадь гофры по формуле: S = π × (D/2)², где D – внутренний диаметр трубы в мм.
- Суммируется площадь сечений всех кабелей, прокладываемых внутри.
- Сравнивается полученная сумма с 40% от площади гофры.
Например, при внутреннем диаметре гофры 20 мм, её площадь составляет около 314 мм². Максимально допустимая площадь всех кабелей – 125 мм². Если каждый кабель имеет сечение 6 мм² (по изоляции), допускается не более 20 таких кабелей в одной трубе.
Также учитываются дополнительные требования:
- Не допускается прокладка слаботочных и силовых кабелей в одной гофре.
- В помещениях с высокой температурой или влажностью коэффициент заполнения может быть дополнительно снижен до 30%.
- Запрещено чрезмерное изгибание гофры, если оно создаёт затруднение для вентиляции и теплоотведения.
Несоблюдение нормативных ограничений приводит к перегреву, снижению срока службы изоляции и трудностям при обслуживании. Поэтому важно строго рассчитывать заполнение каждой линии индивидуально.
Разные типы кабелей и их совместимость в одной гофре
Совместная прокладка различных типов кабелей в одной гофротрубе допускается только при соблюдении требований по электробезопасности, тепловой нагрузке и помехоустойчивости. Основные ограничения касаются сочетания кабелей с разными назначениями – силовых, слаботочных, сигнальных и оптоволоконных.
Силовые кабели (например, ВВГ, NYM) не должны прокладываться совместно с слаботочными линиями (UTP, FTP, коаксиал), если не предусмотрено экранирование или физическое разделение. Причина – возможные электромагнитные наводки и пробои изоляции при повреждении жил. При этом допускается укладка нескольких силовых кабелей одного типа в одной гофре, если суммарная токовая нагрузка не приводит к превышению температуры выше +70 °C.
Слаботочные кабели совместимы между собой при условии одинаковой категории и назначения. Например, допустимо прокладывать в одной гофре несколько UTP Cat 5e для передачи данных, но их нельзя совмещать с кабелями для видеонаблюдения, если те питаются от PoE-инжекторов высокой мощности – это может привести к перегреву и деградации сигнала.
Оптоволоконные кабели требуют отдельной прокладки. Они чувствительны к радиопомехам, изгибам и нагрузкам, которые могут возникнуть при совместной укладке с медными кабелями. Прокладка в одной гофре с другими кабелями запрещена, за исключением многосекционных труб с внутренними перегородками.
Недопустимо совмещать в одной гофре кабели переменного и постоянного тока при различном напряжении – например, силовые линии 220 В и кабели питания видеокамер 12 В. Это нарушает ПУЭ (п. 2.1.22) и увеличивает риск аварийных ситуаций.
Если требуется прокладка кабелей разного типа в одной трассе, используются гофротрубы увеличенного диаметра с проставками или разделителями. Также возможно применение кабелей с двойной изоляцией или экранировкой, сертифицированных для совместной прокладки (например, комбинированные кабели «сигнал+питание»).
Допустимое заполнение гофры при скрытой и открытой прокладке
Плотность заполнения гофротрубы зависит от способа её прокладки: скрытого (в стенах, стяжке) или открытого (по поверхности). В обоих случаях критично учитывать допустимое тепловыделение, чтобы не нарушить режим эксплуатации кабелей и не привести к их перегреву.
При скрытой прокладке максимальное заполнение гофры не должно превышать 33–40% от внутреннего объёма. Это объясняется отсутствием естественного охлаждения: бетон, штукатурка и другие строительные материалы не отводят тепло эффективно. Нормативы требуют, чтобы между кабелями оставалось пространство для циркуляции воздуха, даже если внешне гофра кажется полупустой. Нарушение этого правила приводит к ухудшению теплоотвода и снижению срока службы изоляции.
При открытой прокладке допустимая плотность увеличивается до 50–60%, так как гофра охлаждается за счёт окружающей среды. Однако даже в этом случае нельзя допускать уплотнения кабелей вплотную друг к другу – требуется минимальный зазор для компенсации теплового расширения и вентиляции. В условиях прямого солнечного облучения заполняемость рекомендуется уменьшить на 10–15%.
Вне зависимости от способа прокладки, прокладка кабелей в одной гофре допускается только при совпадении их температурных режимов. Кабели с разной мощностью и нагрузкой рекомендуется разводить по разным трассам во избежание локального перегрева. Также следует учитывать особенности изгиба: при большом числе кабелей радиус изгиба возрастает, и возможна деформация как кабеля, так и самой гофры.
Контроль заполнения особенно важен при вертикальных участках – в таких случаях увеличенная масса кабелей может привести к сплющиванию гофры и нарушению целостности изоляции. Поэтому плотность заполнения при вертикальной скрытой прокладке рекомендуется дополнительно снижать на 10% от нормативного значения.

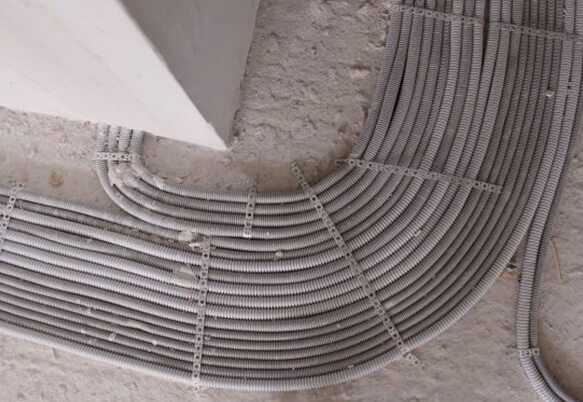

Риски перегрева при превышении допустимого количества кабелей
При укладке кабелей в гофротрубу необходимо строго соблюдать нормы заполнения, так как превышение допустимого количества кабелей значительно повышает риск перегрева. Основная причина – недостаточный теплоотвод в ограниченном пространстве, особенно при скрытой прокладке в стенах или перекрытиях.
Когда в гофре размещается больше кабелей, чем предусмотрено нормативами, возрастает плотность жил и ухудшается циркуляция воздуха. Это приводит к накоплению тепла, особенно при длительной нагрузке на кабели. Даже при умеренном токе температура жил может превысить допустимые значения, что ускоряет старение изоляции и снижает срок службы проводников.
Для медных кабелей с ПВХ-изоляцией критическая температура эксплуатации составляет около 70 °C. Превышение этого значения более чем на 10 °C сокращает срок службы в два раза. В условиях перегрева изоляция теряет эластичность, появляются микротрещины, повышается риск короткого замыкания и возгорания.
Особую опасность представляет укладка силовых и слаботочных кабелей в одну гофру при превышении допустимой плотности. Электромагнитное наводнение усиливается, а теплоотвод ещё больше затрудняется. Также нельзя игнорировать влияние типа прокладки: при скрытом монтаже теплопередача в окружающую среду почти отсутствует, что критично при перегрузке по количеству жил.
Для снижения риска перегрева рекомендуется использовать гофротрубу с запасом по внутреннему диаметру не менее 30 % относительно расчетного заполнения. При монтаже необходимо учитывать не только диаметр проводников, но и их реальное сечение с изоляцией, а также режим эксплуатации – постоянный или переменный ток, пиковые нагрузки.
Игнорирование этих факторов часто приводит к локальному перегреву, плавлению изоляции и аварийным ситуациям. Соблюдение допустимого количества кабелей в гофре – не рекомендация, а мера электробезопасности.

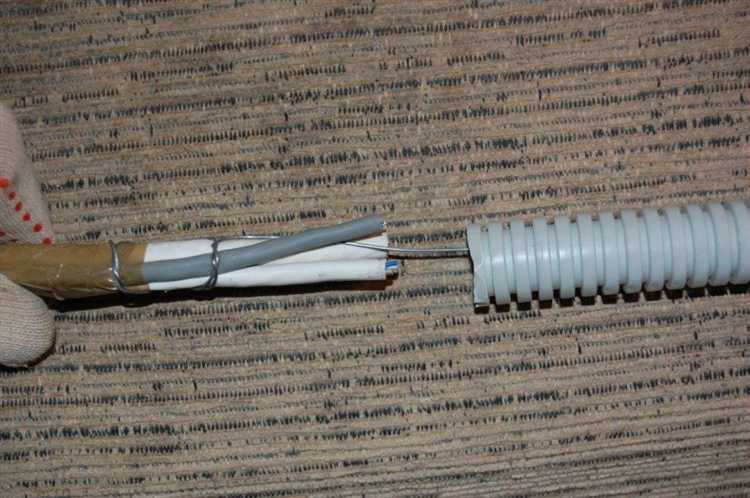

Примеры расчёта количества кабелей в гофре по сечению и типу
Для определения допустимого количества кабелей в гофротрубе важно учитывать их сечение и тип, поскольку разные кабели имеют различный диаметр и тепловыделение. Например, гофра диаметром 32 мм обычно используется для прокладки кабелей сечением 1,5 мм². В таком случае максимально допустимое количество кабелей ВВГ 3х1,5 мм² – не более 5 штук, чтобы не превышать 40% заполнения внутреннего сечения гофры.
Если прокладываются кабели сечением 2,5 мм² того же типа, диаметр жил увеличивается, поэтому для гофры 32 мм рекомендуется не более 3 кабелей. При использовании кабелей с алюминиевыми жилами или гибких проводов допускается снижать заполнение до 30%, что в гофре 32 мм ограничит количество 2,5 мм² кабелей до 2 штук.
Для гофры диаметром 40 мм при прокладке кабелей ВВГ 3х4 мм² рекомендуемое максимальное количество – 2 кабеля, что соответствует приблизительно 35% заполнения. Если же кабели одножильные, например, ПВ-3 4 мм², можно увеличить количество до 3-4 штук, так как диаметр каждой жилы меньше, а при прокладке важно учитывать также тепловой режим и плотность укладки.
В случае смешанной прокладки, когда в одной гофре размещают кабели разных сечений, суммарное заполнение рассчитывается по сумме площадей поперечного сечения всех жил, умноженных на коэффициент заполнения для гофры. Например, гофра 25 мм может вместить либо четыре кабеля 1,5 мм², либо два кабеля 2,5 мм², либо сочетание одного кабеля 2,5 мм² и двух кабелей 1,5 мм², при условии, что общая площадь не превышает 30-40% внутреннего сечения трубы.
Важное условие: превышение заполнения приводит к перегреву, снижению механической гибкости и усложнению протяжки кабелей. При проектировании учитывайте нормативы ПУЭ и рекомендации производителей кабельных изделий для конкретных условий эксплуатации.
Вопрос-ответ:
Как определить максимальное количество кабелей, которое можно разместить в одной гофротрубе?
Для определения допустимого количества кабелей учитывается внутренний диаметр гофротрубы и суммарное сечение кабелей. Обычно используется правило заполнения — не более 40-50% внутреннего сечения трубы должно быть занято кабелями, чтобы избежать перегрева и облегчить монтаж. Для расчёта площадь поперечного сечения каждого кабеля умножают на количество и сравнивают с допустимой площадью заполнения трубы.
Какие последствия могут возникнуть при превышении допустимого количества кабелей в гофротрубе?
Превышение допустимой загрузки ведёт к ухудшению теплового режима, повышается риск перегрева кабелей, что сокращает срок службы изоляции и может вызвать короткое замыкание. Также усложняется монтаж и обслуживание, кабели прижимаются друг к другу, что может привести к механическим повреждениям и нарушению электрических характеристик.
Влияет ли тип кабеля на допустимое количество в одной гофре?
Да, тип кабеля оказывает влияние. Кабели с толстой изоляцией или силовые кабели требуют больше места, чем тонкие сигнальные провода. Кроме того, некоторые кабели чувствительны к нагреву, поэтому при их прокладке нужно оставлять больше свободного пространства для охлаждения. Совместимость разных типов кабелей в одной гофре нужно оценивать с учётом электрических параметров и рекомендаций производителя.
Какой диаметр гофротрубы выбрать для прокладки нескольких кабелей?
Выбор диаметра зависит от суммарного сечения кабелей и правила заполнения трубы. Например, для 3 кабелей с сечением 2,5 мм² рекомендуется гофра диаметром не менее 25 мм. Если планируется большее количество или кабели с большим сечением, диаметр нужно увеличить, чтобы обеспечить удобство прокладки и избежать перегрузки.
Какие нормативы регулируют допустимое заполнение гофротруб кабелями?
Нормативные документы, такие как ПУЭ (Правила устройства электроустановок), содержат рекомендации по максимальному заполнению труб и гофр с кабелями. Обычно они указывают, что заполнение не должно превышать 40-50% внутреннего объёма, чтобы обеспечить теплоотвод и удобство монтажа. Также учитываются требования к электробезопасности и условия прокладки.
Как определить максимальное количество кабелей, которое можно проложить в одной гофротрубе?
Максимальное количество кабелей в гофротрубе зависит от сечения самих кабелей и внутреннего диаметра трубы. Обычно расчет ведется на основе суммарной площади сечения всех кабелей, которая не должна превышать 40-50% внутренней площади гофры. Это связано с необходимостью обеспечить правильное охлаждение и удобство прокладки без излишнего напряжения на оболочки кабелей. Для точного расчета нужно измерить диаметр каждого кабеля, вычислить его площадь сечения и суммировать, а затем сравнить с допустимым заполнением гофротрубы по нормативам.
