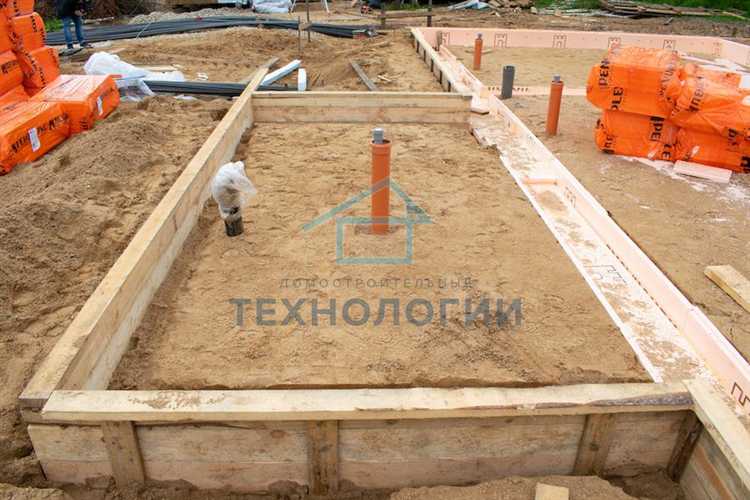

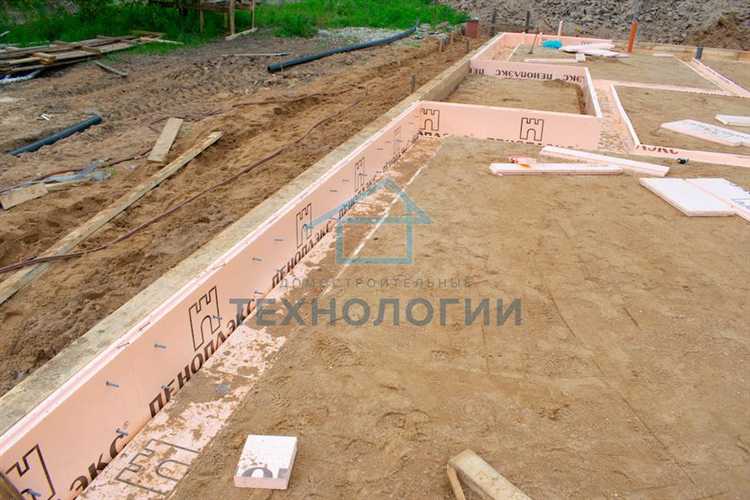

Песчаная подушка используется для выравнивания основания, распределения нагрузки и защиты фундамента от пучинистых грунтов. Толщина и площадь подушки определяются типом фундамента, свойствами грунта и проектной нагрузкой. Прежде чем приступать к расчёту объёма песка, необходимо установить параметры конструкции: длину, ширину и высоту подушки.
Если, к примеру, ленточный фундамент имеет длину 20 м, ширину 0,5 м и подушка закладывается толщиной 0,3 м, то объём песка рассчитывается по формуле V = L × W × H. В данном случае: 20 × 0,5 × 0,3 = 3 м³. Этот объём – чистый геометрический объём без учёта уплотнения.
При уплотнении песок уменьшается в объёме на 10–15 %. Поэтому к рассчитанному объёму следует прибавить коэффициент запаса. Обычно используют коэффициент 1,1–1,15. Для приведённого примера итоговый объём с учётом уплотнения составит 3 × 1,1 = 3,3 м³.
Важно учитывать тип песка: карьерный с примесями глины и пыли уплотняется сильнее, чем речной. Речной песок с фракцией 1,5–2,5 мм подходит лучше, так как меньше подвержен просадке. При заказе материала учитывают объём в кубометрах, но поставка часто происходит в тоннах. При средней плотности сухого песка 1,5 т/м³ объём 3,3 м³ соответствует примерно 4,95 т.
Точный расчёт позволяет избежать перерасхода и недостатка материала. Также рекомендуется заложить небольшой резерв – до 5 % – на потери при транспортировке и укладке.
Как определить площадь основания подушки под конкретный тип фундамента
Площадь основания песчаной подушки зависит от конфигурации и размеров фундамента. Для ленточного фундамента рассчитывается суммарная площадь всех его лент. Например, при периметре 30 м и ширине ленты 0,5 м площадь составит 30 × 0,5 = 15 м².

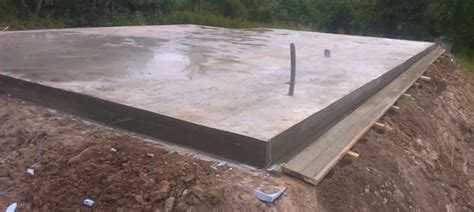

При плитном фундаменте берётся вся площадь перекрытия. Если дом имеет размеры 8 × 10 м, то основание подушки должно покрывать не менее 80 м². Рекомендуется прибавить к этому значению по 0,1–0,2 м с каждой стороны для компенсации усадки, получая, например, (8,4 × 10,4) = 87,36 м².
Для свайного фундамента с ростверком подушка устраивается только под ростверк. В этом случае рассчитывается площадь, занимаемая опорными лентами или плитами. Если ростверк в виде решётки из лент шириной 0,4 м и общей длиной 20 м, площадь составит 8 м².
При столбчатом фундаменте песчаная подушка создаётся под каждым столбом. Если используется 16 столбов с основанием 0,5 × 0,5 м, суммарная площадь будет 16 × 0,25 = 4 м².
Рассчёт должен учитывать проектную нагрузку и характеристики грунта. Увеличение площади основания возможно при слабых грунтах для распределения давления. Расширение подушки должно производиться равномерно с сохранением горизонтального уровня.
Определение толщины песчаной подушки в зависимости от грунта
Толщина песчаной подушки зависит от типа основания и требований к устойчивости конструкции. Для плотных и сухих грунтов (например, супесей или суглинков с хорошей несущей способностью) подушка выполняется толщиной 10–20 см. Такая толщина достаточна для выравнивания поверхности и распределения нагрузки от фундамента.
При строительстве на глинистых грунтах с высоким уровнем пучинистости толщина увеличивается до 30–40 см. Это позволяет снизить воздействие сезонных деформаций. Под песчаной подушкой в таких случаях рекомендуется укладывать геотекстиль, чтобы избежать перемешивания песка с грунтом.

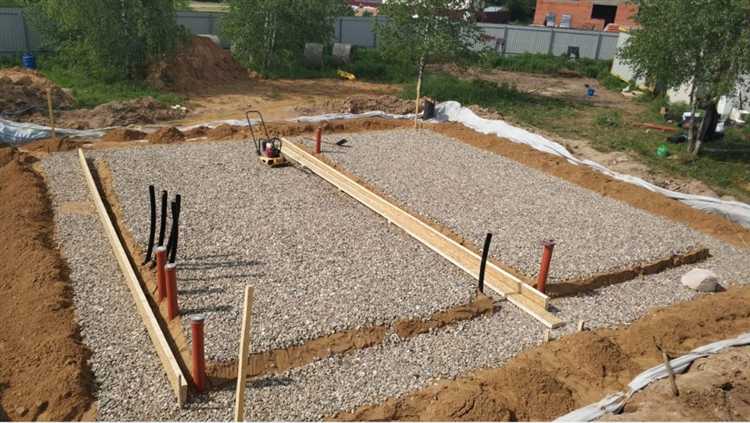

На водонасыщенных или слабых грунтах (торф, ил, насыпные слои без уплотнения) минимальная толщина подушки составляет 40–60 см. Иногда используют послойное уплотнение песка с проливкой водой, чтобы добиться максимальной плотности. При необходимости включают дополнительный слой щебня поверх песка, чтобы улучшить дренаж и устойчивость основания.

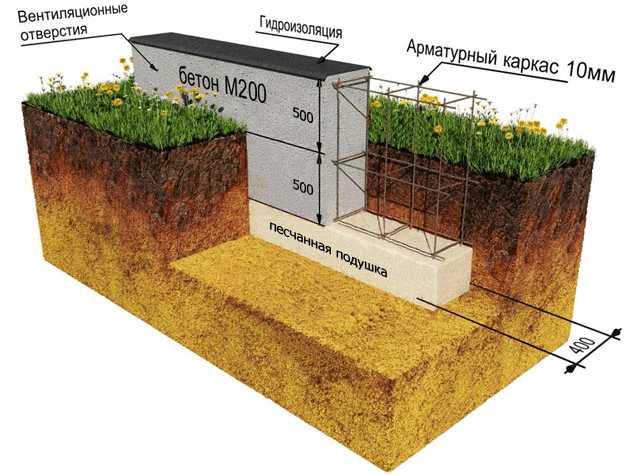

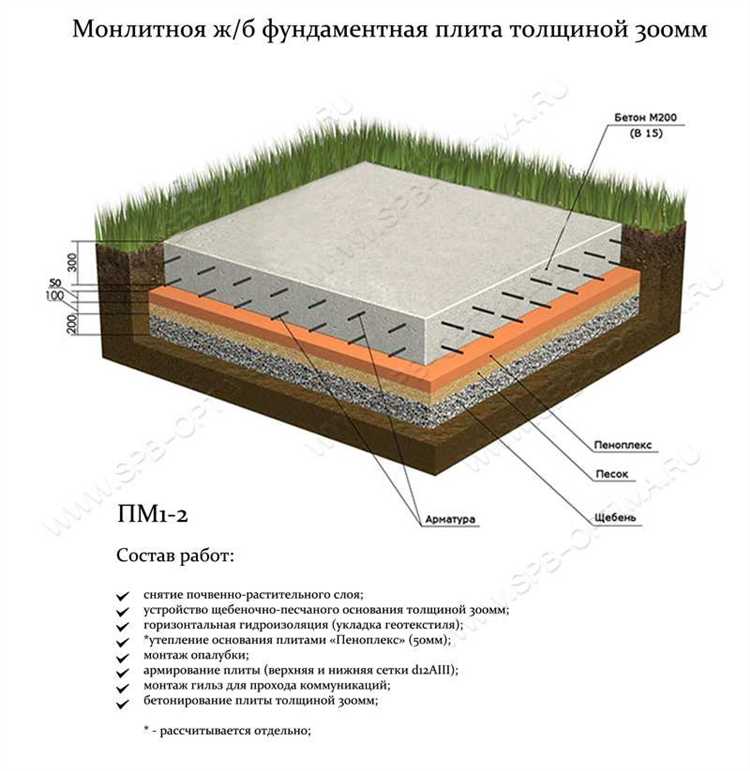

Если планируется устройство ленточного фундамента, толщина подушки должна быть не меньше 30 см. Для плитных фундаментов, где нагрузка распределяется по большей площади, подушка выполняется толщиной от 20 до 50 см, в зависимости от характеристик грунта и расчётной нагрузки.
Окончательная толщина подбирается на основании инженерно-геологических изысканий. При отсутствии данных рекомендуется ориентироваться на максимально неблагоприятный вариант с толщиной 30–40 см для частного строительства.
Формула и пошаговый расчёт объёма песка для заданных параметров
Для вычисления объёма песка используется стандартная формула объёма прямоугольного параллелепипеда:
V = L × W × H
Где:
L – длина подушки (м), W – ширина (м), H – толщина слоя песка (м).
Пример расчёта. Допустим, планируется устройство песчаной подушки под ленточный фундамент длиной 9 м, шириной 0,6 м и толщиной 0,3 м. Всего таких лент – 4, так как фундамент образует прямоугольник 9×6 м.
Шаг 1. Определить общую длину ленты: 9 м × 2 + 6 м × 2 = 30 м.
Шаг 2. Применить формулу объёма: V = 30 × 0,6 × 0,3 = 5,4 м³.
Если планируется уплотнение, следует учитывать коэффициент уплотнения. Например, для среднезернистого песка он составляет 1,2–1,3. Принимаем 1,25.
Шаг 3. Уточнённый объём с учётом уплотнения: 5,4 × 1,25 = 6,75 м³.
Таким образом, для устройства подушки потребуется 6,75 м³ песка с учётом уплотнения.
Учет уплотнения песка при расчёте необходимого объёма
При засыпке и трамбовке песчаной подушки объём материала уменьшается из-за уплотнения. Коэффициент уплотнения варьируется от 1,1 до 1,3 в зависимости от типа песка, влажности и метода уплотнения. Для средней оценки рекомендуется использовать коэффициент 1,2.
Если проектный объём уплотнённой подушки составляет, например, 5 м³, то с учётом уплотнения потребуется закупить:
5 м³ × 1,2 = 6 м³ песка.
Для сухого мелкого песка достаточно коэффициента 1,1. Для влажного крупного песка или при использовании виброплиты коэффициент 1,25–1,3. Использовать слишком низкий коэффициент приводит к недобору объёма и дополнительным затратам на доставку. Превышение – к неэффективному расходу материалов.
Перед закупкой стоит уточнить тип уплотнения: ручное, механическое, послойное. Чем более интенсивна трамбовка, тем выше степень уплотнения. При сомнениях безопаснее заложить запас в 10–15% от расчётного объёма.
Как перевести объём песка в тонны с учётом плотности
Для перевода объёма песка в тонны необходимо учитывать его насыпную плотность, которая зависит от степени влажности и уплотнённости материала. В строительных расчётах чаще всего используется средняя насыпная плотность сухого песка – 1,5 т/м³, уплотнённого – до 1,7 т/м³.
Формула расчёта массы выглядит так: масса (т) = объём (м³) × плотность (т/м³). Например, если объём песчаной подушки составляет 8 м³, а используется уплотнённый песок с плотностью 1,6 т/м³, итоговая масса будет: 8 × 1,6 = 12,8 т.
Перед закупкой желательно уточнить характеристики конкретного материала у поставщика: плотность может колебаться в пределах 1,4–1,8 т/м³ в зависимости от фракции, влажности и происхождения песка. При наличии этих данных расчёт массы будет точным и позволит избежать нехватки или излишка материала.
Резервы и поправки: сколько песка брать с запасом на усадку и потери
При расчёте объёма песка для подушки под фундамент важно учитывать усадку и технологические потери, чтобы избежать недостатка материала в процессе работы.
Усадка песка после уплотнения может составлять от 5% до 15% от первоначального объёма, в зависимости от влажности и типа песка. Чем крупнее зерна и ниже влажность, тем меньше усадка.
Рекомендуется учитывать следующие поправки:
- Усадка при уплотнении – прибавлять 10% от рассчитанного объёма.
- Потери при транспортировке и разгрузке – от 3% до 5%.
- Дополнительный запас на непредвиденные расходы и неровности основания – 5%.
Итоговый запас составляет примерно 18–20% от исходного объёма песка, необходимого для подушки.
Пример: если расчётный объём песка равен 10 м³, то с учётом усадки и потерь нужно приобрести не менее 12 м³.
Для точного определения поправок следует ориентироваться на лабораторные данные о характеристиках конкретного песка и учитывать особенности строительной площадки.
Вопрос-ответ:
Как правильно рассчитать объём песка для подушки под фундамент?
Для расчёта объёма песка нужно определить площадь подушки и умножить её на требуемую толщину слоя. Формула выглядит так: объём = длина × ширина × высота подушки. Все размеры берутся в метрах, результат будет в кубических метрах. При этом важно учитывать особенности грунта и проектные требования к толщине подушки.
Как учитывать уплотнение песка при расчёте его количества?
Песок уплотняется после укладки, поэтому в расчёте нужно добавить запас. Обычно берут от 10% до 15% объёма на усадку и потери. Этот запас компенсирует уменьшение объёма при уплотнении и возможные потери при транспортировке и укладке.
Какая плотность песка используется для перевода объёма в массу?
Средняя плотность сухого песка колеблется от 1400 до 1600 кг/м³. Для расчётов часто используют значение 1500 кг/м³. Если песок влажный, его плотность увеличивается, поэтому для точных расчётов лучше ориентироваться на конкретные данные с места поставки.
Почему важно учитывать тип грунта при выборе толщины песчаной подушки?
Тип грунта влияет на несущую способность основания. На мягких или пучинистых грунтах требуется более толстая песчаная подушка, чтобы равномерно распределить нагрузку и снизить деформации. На плотных грунтах слой может быть тоньше, так как грунт уже обеспечивает хорошую опору.
Как определить площадь основания подушки под фундамент нестандартной формы?
Для нестандартных форм площадь можно разбить на простые геометрические фигуры (прямоугольники, треугольники, круги), вычислить площадь каждой из них отдельно, а затем сложить. Такой подход позволит точно определить площадь и соответственно рассчитать необходимый объём песка.
