При проектировании и установке водяного теплого пола важным параметром является расчет объема воды, который будет циркулировать по системе. Это значение влияет на теплопотери, скорость нагрева и общую эффективность отопления. В одном метре теплого пола, в зависимости от типа конструкции и шага между трубами, объем воды может варьироваться, но среднее значение составляет от 1.5 до 2.5 литров.
Шаг укладки труб является одним из ключевых факторов, влияющих на объем воды. При меньшем шаге (например, 100 мм) количество воды в системе увеличивается, поскольку трубопровод более плотный. В свою очередь, при шаге 200 мм или больше объем воды в каждом метре отопления сокращается. Для стандартных систем с шагом 150 мм, объем воды в одном метре трубы составляет примерно 2 литра.
При проектировании системы важно учитывать, что чем больше объем воды в контуре, тем дольше происходит нагрев и остывание пола. Это стоит учитывать при выборе типа котла и мощности насосного оборудования, чтобы обеспечить баланс между эффективностью и энергопотреблением.
Также следует отметить, что система водяного теплого пола требует правильного учета температуры и давления в контуре. Для оптимальной работы системы важно, чтобы давление в трубах не превышало установленных значений, иначе могут возникнуть утечки или деформация трубопроводов. Подобные параметры следует учитывать при проектировании системы, чтобы избежать лишних затрат на оборудование и обеспечивать долгосрочную эксплуатацию.
Как рассчитать объем воды в одном метре трубы теплого пола
Для расчета объема воды в одном метре трубы водяного теплого пола необходимо учитывать несколько факторов, включая диаметр трубы и материал, из которого она сделана. Рассчитывается объем с использованием стандартной формулы для объема цилиндра.
Формула для вычисления объема воды: V = π × (d/2)² × L, где:
- V – объем воды в трубе, м³;
- d – внутренний диаметр трубы, м;
- L – длина трубы, м (в нашем случае 1 м);
- π – постоянная, примерно равная 3,1416.
Чтобы получить объем воды в литрах, результат умножается на 1000 (1 м³ = 1000 литров). Например, для трубы с внутренним диаметром 16 мм (0,016 м) объем воды в 1 метре будет рассчитываться следующим образом:
V = 3,1416 × (0,016/2)² × 1 = 3,1416 × 0,000064 × 1 ≈ 0,000201 м³.
Для получения объема в литрах: 0,000201 м³ × 1000 = 0,201 литра.
Таким образом, в одном метре трубы с диаметром 16 мм объем воды составляет примерно 0,2 литра. Учитывая материал трубы (например, металлопластик или полиэтилен), точность может немного варьироваться из-за различных толщин стенок, но принцип остается одинаковым.
Если диаметр трубы отличается, нужно просто подставить другие значения в формулу. Важно помнить, что расчет объема воды имеет значение для определения необходимого объема теплоносителя в системе и правильного проектирования водяных теплых полов.
Факторы, влияющие на объем воды в системе теплого пола
Объем воды, который циркулирует в системе теплого пола, зависит от нескольких факторов. Учет этих параметров позволяет правильно подобрать компоненты системы и рассчитать необходимый объем жидкости для эффективной работы. Рассмотрим ключевые из них.
- Диаметр труб: Чем больше диаметр труб, тем больше объем воды, который будет находиться в системе. Для расчетов обычно используются стандартные размеры, такие как 16 мм, 18 мм и 20 мм. Больший диаметр позволяет уменьшить количество труб на единицу площади, но увеличивает расход воды.
- Тип труб: Разные материалы труб (полиэтилен, металлопластик, медь) имеют разные размеры и теплоемкость, что влияет на общий объем воды. Например, медные трубы с меньшими размерами по сравнению с пластиковыми будут требовать меньшего объема жидкости.
- Расстояние между трубами: Увеличение шага между трубами, то есть расстояния между соседними витками, снижает количество воды в системе. Рекомендуемый шаг зависит от площади, на которой укладывается теплый пол, и от требований к отоплению.
- Длина трубопроводов: Прямолинейные участки системы могут варьироваться по длине. Чем длиннее трубопровод, тем больше воды требуется для его заполнения.
- Глубина укладки труб: Трубопроводы, уложенные на различной глубине, могут иметь незначительные отличия в объеме воды, в зависимости от толщины слоя покрытия и типа материала.
- Температура воды: Объем воды в системе может немного изменяться с учетом температуры, поскольку жидкости меняют свои характеристики в зависимости от состояния (температурных колебаний).
- Тип покрытия пола: Существуют различия в термическом сопротивлении разных покрытий пола, что влияет на необходимость в регулировке объема воды для достижения оптимальной теплоотдачи.
Правильный расчет этих факторов позволяет минимизировать расходы и гарантирует оптимальную работу системы теплого пола.
Влияние диаметра труб на количество воды в системе
Диаметр труб в системе водяного теплого пола непосредственно влияет на объем воды, который циркулирует внутри системы. Чем больше диаметр трубы, тем больше воды помещается в ней при одинаковой длине. Это связано с тем, что объем воды рассчитывается по формуле объема цилиндра: V = πr²h, где r – радиус трубы, h – длина трубы. Увеличение диаметра приводит к квадратичному увеличению объема воды при одинаковой длине трубы.
Например, для труб диаметром 16 мм и 20 мм разница в объеме воды на один метр длины составит примерно 40%. Трубопровод диаметром 20 мм вмещает больше воды, что может быть полезно в системах, требующих более интенсивного теплообмена, но увеличивает нагрузку на насос и потребность в энергии для прокачки жидкости.
Для стандартных систем отопления часто используются трубы диаметром 16–20 мм. Если система предусматривает более сложные условия работы, например, большие площади или высокие тепловые нагрузки, рекомендуется использовать трубы большего диаметра. Однако важно учитывать, что увеличение диаметра труб может привести к повышенным затратам на установку и эксплуатацию системы.
Влияние диаметра труб на систему можно также оценивать с точки зрения эффективности работы насоса. Больший диаметр трубы снижает сопротивление потоку воды, что уменьшает энергозатраты на прокачку жидкости. Однако при этом важно соблюдать баланс между диаметром трубы и мощностью насоса, чтобы система оставалась энергоэффективной.
При проектировании водяного теплого пола следует учитывать не только диаметр труб, но и тип используемой жидкости (например, вода с антифризом), длину труб и требуемую мощность системы отопления. Все эти параметры вместе определяют оптимальный диаметр для конкретных условий эксплуатации.
Как изменяется объем воды при разных типах отопительных труб
Объем воды в системе водяного теплого пола зависит от нескольких факторов, среди которых тип используемых труб играет ключевую роль. При выборе труб важно учитывать не только их диаметр, но и материал, из которого они изготовлены, так как это непосредственно влияет на общую пропускную способность системы.
Для пластиковых труб, например, с диаметром 16 мм, объем воды на 1 м будет составлять примерно 0,14 литра. В случае с трубами большего диаметра, например, 20 мм, этот показатель может увеличиться до 0,22 литра. Материалы труб, такие как PEX, имеют гладкую внутреннюю поверхность, что минимизирует потери давления и помогает поддерживать стабильный объем воды.
Металлопластиковые трубы, благодаря многослойной конструкции, обычно имеют большие внутренние диаметры, что также увеличивает объем воды. Так, например, труба диаметром 16 мм в металлопластике будет содержать около 0,16 литра воды на 1 м. Однако, если сравнивать с трубами из PEX, металлопластик может немного уступать по гибкости, но зато его прочность позволяет использовать такие системы при более высоких нагрузках.
Для стальных труб, которые всё реже используются в системах теплых полов, характерна большая толщина стенок. Например, труба диаметром 15 мм может содержать около 0,2 литра воды на 1 м, что заметно больше, чем у пластиковых аналогов того же диаметра. Однако такие трубы подвержены коррозии, что требует дополнительных затрат на обслуживание системы.
Также стоит учитывать, что трубопроводы с меньшим диаметром будут иметь большую скорость теплообмена, но при этом их емкость по воде будет меньше, что важно при расчете мощности системы отопления. Трубопроводы с большим диаметром обеспечивают больший объем воды, что увеличивает теплопотери, но и способствует более равномерному прогреву пространства.

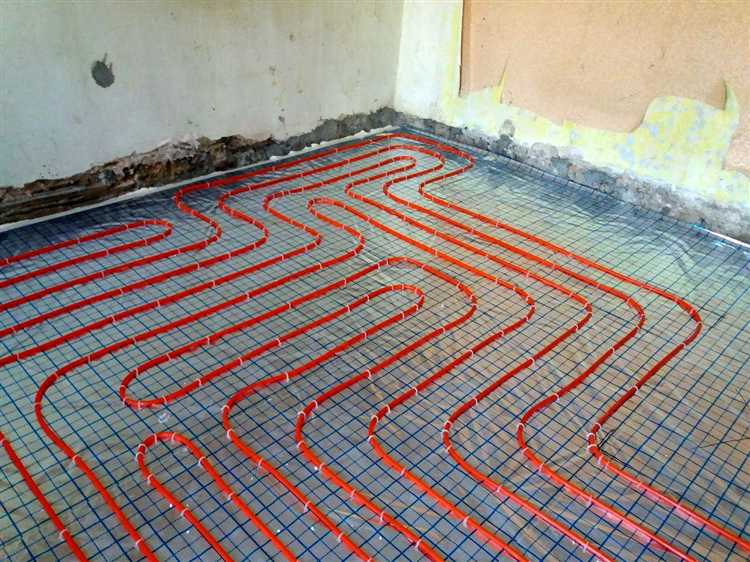

Роль укладки труб в расчете объема воды в системе теплого пола
Шаг укладки труб – это расстояние между центрами соседних труб. Чем меньше шаг, тем больше воды будет находиться в системе, так как увеличивается количество труб в одном метре площади. В случае, когда шаг укладки труб составляет 100 мм, объем воды будет значительным, в то время как при шаге в 200 мм объем значительно уменьшится.
Конфигурация укладки, будь то змейка, спираль или другие схемы, также оказывает влияние на объем. Спиральная укладка позволяет равномерно распределить воду по всей площади пола, что может увеличить ее общий объем в системе. В то время как змейка или другие прямолинейные схемы могут создать локальные изменения в распределении воды, что тоже важно учитывать при расчете объема.
Кроме того, укладка труб с разными углами и поворотами влияет на гидравлическое сопротивление системы. Чем больше поворотов, тем сложнее и дольше будет путь воды, что увеличивает потребность в дополнительном объеме для обеспечения эффективной циркуляции.
Для точных расчетов объема воды в системе важно не только правильно определить шаг и конфигурацию труб, но и учитывать их диаметр, длину и материал. В зависимости от этих параметров изменяется не только объем, но и эффективность теплообмена в системе.
Как учитывать теплоизоляцию и другие элементы при расчете объема воды
При расчете объема воды в системе водяного теплого пола важно учитывать не только диаметр труб и их длину, но и теплоизоляцию, а также другие элементы, влияющие на эффективность отопления и расход воды. Теплоизоляция, которая укладывается под трубы, играет ключевую роль в снижении теплопотерь, но не влияет непосредственно на объем воды в трубах. Однако она косвенно влияет на выбор диаметра труб и их размещение.
Основным фактором при расчете объема воды является площадь, занимаемая трубами, и расстояние между ними. Однако теплоизоляция может изменить теплотехнические параметры, требуя установки большего объема воды для достижения необходимого эффекта. Например, в случае с дополнительными слоями изоляции, которые улучшают теплоотдачу, система может потребовать большего объема жидкости для эффективной циркуляции тепла.
Кроме того, использование дополнительных элементов, таких как мембраны для герметизации или защитные покрытия, может слегка изменить требования к количеству воды, поскольку они могут повышать сопротивление движению жидкости. Это нужно учитывать при проектировании и расчете необходимого давления в системе.
Рекомендации: при расчете объема воды следует учитывать толщину теплоизоляции, а также ее теплопроводность. Эти данные помогут рассчитать точное количество воды в системе, учитывая возможные потери тепла и необходимость поддержания нужной температуры.
Вопрос-ответ:
Как рассчитать объем воды в одном метре трубы водяного теплого пола?
Объем воды в одном метре трубы зависит от диаметра трубы и материала, из которого она сделана. Для расчета можно использовать формулу для объема цилиндра: V = π * r² * h, где r — радиус трубы, а h — длина. Для точности также следует учитывать толщину стенок трубы, которая влияет на внутренний диаметр и, соответственно, объем воды. Для примерного расчета можно использовать специализированные калькуляторы, которые учитывают все параметры системы отопления.
Как изменяется объем воды при разных диаметрах труб?
Объем воды в трубах изменяется пропорционально квадрату радиуса. То есть, если диаметр трубы увеличивается, объем воды в ней растет в несколько раз. Например, при удвоении диаметра объём воды увеличится в четыре раза. Важно также учитывать, что при больших диаметрах могут возникать дополнительные теплопотери, поскольку система будет требовать больше энергии для прогрева воды.
Как теплоизоляция влияет на количество воды в системе теплого пола?
Теплоизоляция не изменяет напрямую объем воды в системе, однако она влияет на теплообмен и эффективность работы системы отопления. Если теплоизоляция выполнена неправильно или недостаточно качественно, часть тепла будет теряться, и система будет работать менее эффективно. Это приведет к увеличению времени, необходимого для прогрева воды, а также может потребоваться использование большего объема воды для достижения нужной температуры в помещении.
Какие еще элементы, кроме труб и воды, нужно учитывать при расчете объема?
При расчете объема воды важно учитывать не только трубы и их диаметр, но и характеристики всей системы отопления. Это включает толщину стяжки, которая окружает трубы, а также тип и плотность материала, который используется для укладки труб (например, бетон, керамика или полимерные покрытия). Каждый из этих факторов влияет на теплоизоляцию и, следовательно, на общий теплообмен в помещении.
Как влияет длина труб на общий объем воды в системе теплого пола?
Длина труб напрямую пропорциональна объему воды в системе. Чем длиннее трубы, тем больше воды необходимо для их заполнения. Если в системе используется несколько контуров, то общий объем воды будет зависеть от их общей длины. При этом необходимо учитывать, что увеличенная длина может также повлиять на эффективность циркуляции и, следовательно, на работу всей системы отопления.
