Маркировка 3/8 и 1/2 при выборе сантехнической подводки указывает на диаметр резьбовых соединений. Эти размеры обозначаются в дюймах и соответствуют определённым стандартам трубной резьбы. Подводка 3/8 дюйма чаще всего применяется для подключения смесителей, биде и фильтров, тогда как 1/2 дюйма используется для раковин, унитазов, стиральных машин и других устройств с более высоким расходом воды.
Диаметр 1/2 дюйма соответствует приблизительно 20,95 мм по наружной резьбе и считается наиболее универсальным в быту. В свою очередь, 3/8 дюйма (примерно 16,66 мм) устанавливается в тех случаях, где достаточно меньшего объёма подачи. При подборе подводки важно учитывать не только диаметр, но и тип присоединения – прямая или угловая, внутренняя или наружная резьба, а также совместимость с установленной арматурой.
Неверно выбранный диаметр может привести к снижению давления воды, повышенному шуму в системе или затруднению при монтаже. Рекомендуется заранее определить точные требования сантехнического прибора и сверить их с параметрами подводки, указанными на упаковке или в технической документации. При сомнении лучше использовать гибкую подводку 1/2 дюйма с переходником на 3/8, если требуется подключение к нестандартному выходу.
Для надёжной работы системы следует выбирать сертифицированную арматуру с указанием номинального давления и температуры. Особенно это критично при подключении к бойлерам или посудомоечным машинам, где температурные нагрузки выше стандартных. Кроме того, длина подводки также имеет значение: чрезмерное натяжение может привести к износу или протечкам.
Что означает подводка 3/8 или 1/2 в сантехнике
Обозначения 3/8 и 1/2 в сантехнике относятся к диаметру резьбы соединительных элементов гибкой подводки. Эти значения указываются в дюймах и соответствуют американскому стандарту измерения трубной резьбы (BSP или NPT), широко применяемому и в странах СНГ.
Подводка 1/2 дюйма – наиболее распространённый тип подключения к водопроводным трубам и смесителям. Внутренний диаметр резьбы такой подводки составляет около 15 мм. Она применяется для подключения смесителей, унитазов, водонагревателей и другой сантехники к трубе с соответствующим резьбовым выходом.
Подводка 3/8 дюйма имеет меньший диаметр – около 10 мм по внутренней резьбе. Чаще всего она используется для подключения к импортной сантехнике, особенно к однорычажным смесителям европейского производства, где выход из смесителя имеет нестандартный диаметр 3/8 дюйма.
- 1/2 дюйма – стандартный размер подключения к водопроводу.
- 3/8 дюйма – чаще встречается на выходах смесителей или фильтров.
При выборе подводки важно учитывать оба конца: один обычно имеет стандартную 1/2 дюйма для подключения к трубе, а другой может быть 3/8 или 1/2 дюйма в зависимости от устройства. Несовпадение размеров приведёт к невозможности установки без переходников.
Для точного подбора рекомендуется измерять резьбу штангенциркулем или уточнять технические характеристики оборудования. Также следует учитывать тип резьбы – наружная или внутренняя, а также форму – цилиндрическая (G) или коническая (R), чтобы обеспечить герметичность соединения без дополнительных уплотнителей.
Чем отличаются размеры подводки 3/8 и 1/2 дюйма
Подводка с резьбой 3/8 дюйма имеет наружный диаметр примерно 16,6 мм, а 1/2 дюйма – около 20,7 мм. Разница в размере непосредственно влияет на пропускную способность: подводка 1/2 дюйма обеспечивает больший объем воды в единицу времени и используется для подключения к основным водопроводным трубам, смесителям и бойлерам.
Подводка 3/8 дюйма применяется в случаях, где не требуется высокая производительность: чаще всего для подключения к настенным унитазным бачкам, фильтрам для воды, питьевым кранам и некоторым бытовым приборам. Такой размер легче монтировать в ограниченном пространстве, особенно при скрытых соединениях.
Соединения с резьбой 1/2 дюйма универсальны и чаще используются в стандартных водопроводных системах, тогда как 3/8 – это более специализированный формат, требующий переходников при подключении к магистралям с резьбой 1/2. При выборе размера важно учитывать тип оборудования, его рабочее давление и диаметр входного отверстия.
Использование неподходящего размера может привести к снижению давления воды, протечкам или преждевременному износу соединений. При подборе подводки необходимо сверяться с технической документацией оборудования и учитывать материал уплотнителей и тип резьбы (наружная или внутренняя).
Как измерить резьбу на подводке самостоятельно
Для точного измерения резьбы на подводке потребуется штангенциркуль и знание стандартов дюймовой системы. Первый шаг – измерить наружный диаметр резьбовой части фитинга. Для подводки с маркировкой 1/2 дюйма наружный диаметр составит примерно 20,95 мм, для 3/8 дюйма – около 16,66 мм.
Важно понимать, что дюймовая маркировка не отражает фактический внешний диаметр – она указывает на условный проход. Поэтому при измерении следует ориентироваться именно на наружный диаметр, а не на цифры в названии.
Следующий шаг – определить шаг резьбы. В сантехнике чаще всего используется дюймовая цилиндрическая резьба BSP с шагом, который измеряется в количествах ниток на дюйм (TPI). Для этого удобно использовать резьбомер или сравнить с заведомо известным фитингом. Для 1/2 дюйма стандартный шаг – 14 ниток на дюйм, для 3/8 дюйма – 19 ниток на дюйм.
Если нет резьбомера, можно воспользоваться линейкой и подсчитать количество витков на 25,4 мм. Полученное значение и будет числом ниток на дюйм. При отсутствии точного совпадения стоит учитывать, что сантехническая резьба может иметь допуски, особенно при использовании недорогих комплектующих.
Для верификации результата можно попробовать соединить измеряемую подводку с муфтой известного типоразмера. Плотное вкручивание без зазоров укажет на совпадение резьбы. Если соединение не идет – вероятно, резьба другого стандарта или шага.
Все измерения лучше проводить на сухой и чистой резьбе. Наличие герметика или загрязнений может исказить результаты.

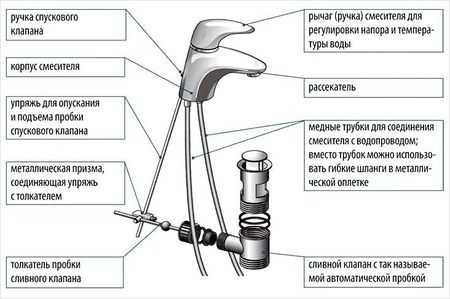

Для каких смесителей подходит подводка 3/8 дюйма
Подводка с резьбой 3/8 дюйма используется преимущественно в европейских моделях смесителей, особенно в сантехнике, поставляемой из Германии, Италии, Франции и Испании. Это стандартное соединение для большинства кухонных и умывальниковых смесителей европейского производства, включая продукцию таких брендов, как Grohe, Hansgrohe, Kludi, Jacob Delafon и Ideal Standard.
Такой размер подводки не подходит для типичных российских смесителей, у которых на корпусе резьба чаще всего имеет размер 1/2 дюйма. В случае установки европейского смесителя в системе с отечественными трубами рекомендуется использовать переходник с 1/2 на 3/8 дюйма. Это обеспечивает герметичное соединение без необходимости изменения конструкции водопровода.
Если корпус смесителя имеет встроенный фильтр, редуктор давления или компактные посадочные гнезда, то вероятность использования подводки 3/8 дюйма возрастает. Такие решения характерны для дизайнерских моделей и смесителей с нестандартной арматурой. При замене старого оборудования важно проверять маркировку и фактический диаметр штуцера перед покупкой гибкой подводки.
В каких случаях используется подводка 1/2 дюйма
Подводка 1/2 дюйма применяется преимущественно при подключении к трубопроводам с большим диаметром, где требуется обеспечивать высокий уровень водоснабжения. Чаще всего это стандартный размер для подводки смесителей в кухне, ванной и душевых кабинах, где напор и объем воды выше, чем в системах с подводкой 3/8 дюйма.
Использование подводки 1/2 дюйма оправдано при установке сантехнического оборудования с увеличенным расходом воды, например, для ванн с гидромассажем, душевых систем с несколькими режимами подачи или бытовых фильтров очистки воды, рассчитанных на большие объемы.
Важным фактором выбора подводки 1/2 дюйма является совместимость с трубопроводами из меди, пластика или стали, которые обычно имеют наружный диаметр около 15 мм, что соответствует этому размеру. Такая подводка обеспечивает минимальные гидравлические потери и устойчивость к повышенным нагрузкам.
Подводка 1/2 дюйма также используется в случаях, когда требуется увеличить пропускную способность системы без полной замены основного трубопровода. Это удобно при модернизации старых коммуникаций с меньшими диаметрами или при подключении дополнительного сантехнического оборудования.
Резьба подводки 1/2 дюйма стандартизирована по ГОСТ и международным стандартам, что обеспечивает широкий выбор фитингов и упрощает монтаж, снижая риск протечек и ошибок при сборке.
Можно ли соединить подводку 3/8 с выходом 1/2
Соединение подводки 3/8 дюйма с выходом 1/2 дюйма возможно, но требует использования специальных переходников или адаптеров. Прямое соединение без переходника не обеспечит герметичность и надежность крепления из-за разницы в диаметрах и резьбах.
Особенности соединения:
- Подводка 3/8 дюйма обычно имеет внутреннюю или внешнюю резьбу типа G3/8 или 3/8″ NPT.
- Выход 1/2 дюйма чаще всего соответствует резьбе G1/2, которая значительно больше по диаметру.
- Для соединения требуется переходник с резьбы 3/8 на 1/2, соответствующий типам резьб с обеих сторон.
Рекомендации при подборе переходника:
- Проверьте тип резьбы на обеих сторонах, чтобы не допустить несовпадений (например, европейская G или американская NPT).
- Используйте уплотнительные материалы (лента ФУМ или сантехническая нить) при монтаже для исключения протечек.
- При покупке переходника уточните его назначение именно для сантехнических соединений, чтобы избежать коррозии и повреждений.
В большинстве случаев, если нужно соединить подводку 3/8 с выходом 1/2, проще заменить одну из сторон на совместимый размер, чем использовать сложные адаптеры. Однако при отсутствии такой возможности переходник обеспечивает надежное и герметичное соединение при правильном монтаже.
Какие переходники используются для подводки разного диаметра
Для соединения подводок диаметром 3/8 дюйма и 1/2 дюйма применяются резьбовые переходники с соответствующими внутренними и наружными резьбами. Чаще всего используются переходники с наружной резьбой 1/2 дюйма и внутренней резьбой 3/8 дюйма или наоборот.
Материал переходников преимущественно латунь, реже – нержавеющая сталь, что обеспечивает долговечность и устойчивость к коррозии. Важно подбирать переходники с герметичной резьбой стандарта G (BSP), так как именно этот стандарт распространён в сантехнике и гарантирует совместимость с трубами и фитингами.
Для герметизации резьбовых соединений используют уплотнительные материалы – ленту ФУМ или сантехническую нить, что предотвращает протечки. Рекомендуется применять переходники с накидной гайкой, обеспечивающей удобство монтажа без использования дополнительного инструмента.
В случаях, когда требуется соединить гибкую подводку с жёсткой трубой другого диаметра, применяются комбинированные переходники с накидной гайкой и резьбовыми концами под разные размеры. Такие элементы упрощают монтаж и позволяют сохранить герметичность без дополнительных переходных труб.
При выборе переходника стоит учитывать тип резьбы (дюймовая или метрическая), направление и шаг резьбы, чтобы исключить несовместимость и обеспечить надежное соединение.

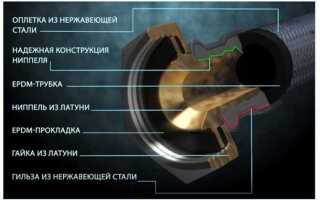

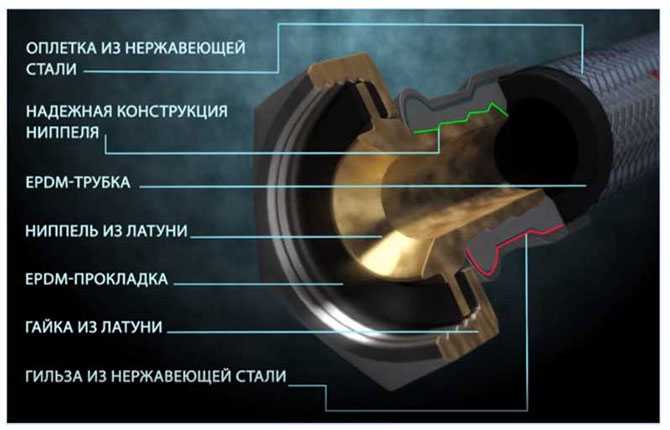

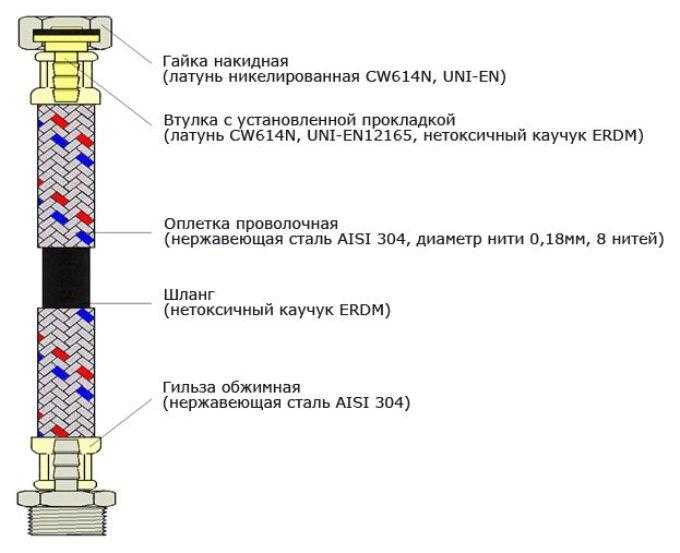

Как выбрать длину и материал гибкой подводки
Для монтажа в стандартных условиях чаще всего используются подводки длиной от 30 до 60 см. Если расстояние превышает 1 метр, лучше рассмотреть альтернативные варианты трубопроводов или удлинители с жёсткими элементами.
Материал гибкой подводки определяет её прочность, срок службы и устойчивость к химическим и температурным воздействиям. Наиболее распространены подводки из нержавеющей стали и армированной резины.
Гибкие подводки из нержавеющей стали обеспечивают высокую механическую прочность, устойчивость к коррозии и температурам до 150 °C. Их рекомендуется использовать для горячей воды и мест с повышенной влажностью. При этом важно проверить качество плетения и толщина стенок – стандарт не менее 0,3 мм.
Подводки из армированной резины подходят для холодной воды и низкотемпературных систем. Они дешевле, но менее долговечны и подвержены старению и повреждениям при повышенных температурах свыше 70 °C.
При выборе материала также учитывайте давление в системе. Для давления выше 10 бар предпочтительнее стальные модели с усиленным плетением. В жилых домах с давлением до 6 бар армированная резина может быть приемлемым вариантом.
Дополнительно обращайте внимание на стандарты и сертификаты качества, указанные на упаковке или в документации, чтобы избежать некачественных изделий с повышенным риском протечек.
Ошибки при подборе подводки и их последствия
Частая ошибка – выбор подводки с диаметром, не соответствующим сантехническому оборудованию. Например, использование подводки 3/8 на выход 1/2 приводит к проблемам с герметичностью и нестабильным соединением. В результате возможны протечки и ускоренный износ уплотнителей.
Использование подводки из неподходящего материала снижает срок службы системы. Металлопластиковые шланги с низким качеством резьбы быстрее разрушаются под давлением, что приводит к внезапным авариям. Рекомендуется отдавать предпочтение проверенным маркам с качественной резьбой и защитой от перегибов.
Неправильная длина подводки вызывает излишние натяжения или провисания, что способствует появлению трещин и деформаций. Излишне короткая подводка не позволяет выполнить подключение без напряжения, а слишком длинная – увеличивает риск механических повреждений и скручиваний.
Игнорирование типа резьбы, например, смешивание метрической и дюймовой, приводит к невозможности герметичного соединения без использования специальных переходников. Такие соединения менее надежны и требуют регулярного контроля и подтяжки.
Отсутствие уплотнительных элементов или неправильный монтаж, включая недовинчивание или перетягивание гаек, ведут к микроподтеканиям, которые со временем превращаются в серьезные протечки с повреждением мебели и пола.
При подборе подводки необходимо учитывать давление и температуру воды в системе. Использование подводки, не рассчитанной на заявленные параметры, увеличивает риск разрывов и выхода из строя элементов сантехники.
Для избежания последствий следует тщательно сверять размеры и стандарты подводки с оборудованием, выбирать качественные материалы и соблюдать технологию монтажа, включая применение подходящих уплотнителей и переходников.
Вопрос-ответ:
Что означает цифры 3/8 и 1/2 в обозначении сантехнической подводки?
Цифры 3/8 и 1/2 обозначают размер резьбы и внутренний диаметр трубы подводки в дюймах. Например, подводка 3/8 дюйма — это трубка с резьбой диаметром примерно 9,5 мм, а 1/2 дюйма — около 12,7 мм. Эти размеры влияют на совместимость подводки с фитингами и сантехническими приборами.
Как понять, какой размер подводки выбрать для смесителя — 3/8 или 1/2?
Выбор зависит от конструкции смесителя и диаметра его выходного соединения. Чаще у современных смесителей используется подводка 3/8, поскольку она компактнее и подходит для большинства стандартных моделей. Подводка 1/2 применяется в устройствах с более мощным водяным потоком или старых системах. Лучше свериться с инструкцией к смесителю или измерить резьбу на выходе.
Можно ли соединить подводку 3/8 с трубой или фитингом 1/2 без переходника?
Непосредственно соединить подводку 3/8 с фитингом 1/2 нельзя из-за разницы в размерах резьбы и диаметра. Для корректного соединения потребуется переходник или адаптер, который компенсирует различия и обеспечивает герметичность. Использование неподходящих деталей может привести к протечкам и быстрому износу элементов.
Как влияет диаметр подводки на давление и расход воды в системе?
Диаметр подводки определяет скорость и объём воды, проходящей через неё. Подводка 1/2 дюйма пропускает больший объём воды и поддерживает более высокое давление по сравнению с 3/8. Если использовать слишком узкую подводку для мощного прибора, это может вызвать падение давления и неудобства в эксплуатации. Однако для большинства бытовых нужд подводка 3/8 обеспечивает достаточный поток.
Какие материалы подводки лучше подходят для разных размеров — 3/8 и 1/2?
Для подводок 3/8 и 1/2 чаще используют гибкие шланги из металлопластика, нержавеющей стали или оплетки из нержавеющей проволоки. Металлопластиковые шланги бюджетнее, но менее долговечны, нержавеющая оплётка прочнее и устойчивее к коррозии. Выбор материала не зависит напрямую от размера, но учитывает условия эксплуатации и требуемую прочность. Например, для участков с возможным механическим воздействием предпочтительнее металлические варианты.
Что обозначают цифры 3/8 и 1/2 на сантехнической подводке?
Цифры 3/8 и 1/2 указывают на диаметр резьбы или трубы в дюймах, которые используются для подключения сантехнических приборов. Например, подводка 3/8 дюйма обычно применяется для смесителей с меньшими размерами и отличается меньшим диаметром по сравнению с 1/2 дюйма. Эти размеры влияют на совместимость деталей и пропускную способность воды.
Можно ли использовать подводку 3/8 вместо 1/2 при подключении смесителя?
Заменять подводку 1/2 на 3/8 напрямую не рекомендуется, поскольку они имеют разные диаметры и резьбы. Если попытаться соединить несовместимые размеры, может возникнуть протечка или проблемы с надежностью соединения. В случае необходимости соединения подводки разного размера применяют специальные переходники, обеспечивающие герметичность и надежность.
