Статическое давление вентилятора – это ключевой параметр, определяющий его способность преодолевать сопротивление в вентиляционных каналах, фильтрах, решетках и других элементах системы. Оно измеряется в паскалях (Па) и представляет собой разницу давления между входом вентилятора и окружающей средой при отсутствии движения воздуха. Чем выше статическое давление, тем эффективнее вентилятор справляется с подачей воздуха при наличии препятствий.
При проектировании вентиляционных систем важно учитывать не только воздушный поток (в м³/ч или л/с), но и уровень статического давления, необходимый для преодоления аэродинамического сопротивления. Например, для бытовой вытяжки с коротким прямым воздуховодом достаточно давления 30–50 Па, тогда как для промышленных систем с сетью каналов и поворотами может потребоваться от 200 до 800 Па и выше.
Производители указывают рабочую точку вентилятора на графике зависимости давления от расхода воздуха. Если статическое давление в системе выше, чем способен обеспечить вентилятор, фактический расход воздуха снизится. Поэтому при выборе оборудования необходимо не просто ориентироваться на номинальные характеристики, а сопоставлять их с реальными условиями эксплуатации – длиной каналов, числом изгибов, типом фильтров и прочими факторами, увеличивающими сопротивление.
Как определяется статическое давление в системе вентиляции
Статическое давление в вентиляционной системе определяется как разность между полным давлением воздуха и его скоростным давлением в конкретной точке канала. Это величина, характеризующая способность воздуха преодолевать сопротивление элементов системы – фильтров, поворотов, клапанов, решёток и т.д.

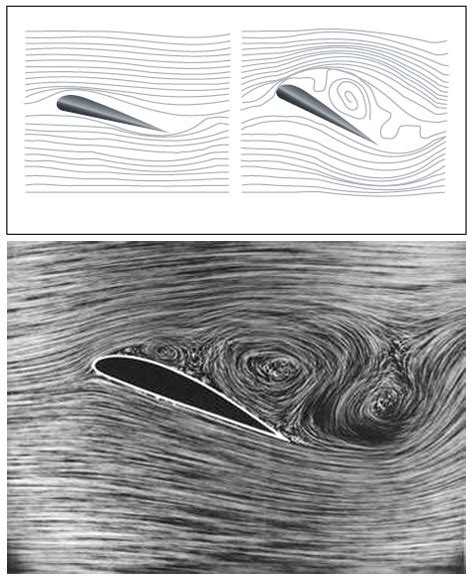

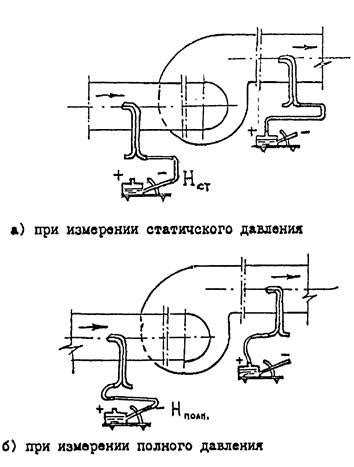

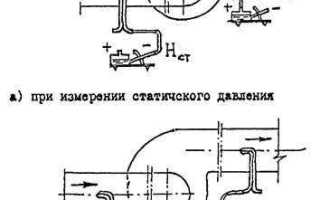

Для измерения статического давления используют микроманометры или дифференциальные манометры, подключаемые к отводам на поверхности воздуховодов. Один из отводов направлен в поток перпендикулярно, исключая влияние скоростного напора. Измерения выполняются в характерных точках: перед и после вентилятора, а также перед ключевыми элементами системы.
Результаты измерений позволяют вычислить реальное сопротивление системы. Это необходимо для точной настройки оборудования: если фактическое статическое давление выше расчётного, это говорит о засорах, неверной настройке заслонок или ошибках проектирования. Если ниже – возможно, вентилятор работает не в номинальной зоне.
При проектировании используют методику суммирования локальных сопротивлений и протяжённого трения. Для этого рассчитываются коэффициенты потерь на каждом участке и участке воздуховода, затем общая сумма переводится в паскали. Итоговое значение задаётся как требуемое статическое давление вентилятора.
Корректная оценка статического давления обязательна при подборе вентиляционного оборудования, так как от этого параметра зависит стабильность расхода воздуха и энергоэффективность системы. Ошибки в определении давления приводят либо к недостаточной производительности, либо к избыточному энергопотреблению и шуму.
Чем статическое давление отличается от полного и динамического
Полное давление – сумма статического и динамического давлений. Оно отражает общую энергию, необходимую для перемещения воздуха в вентиляционной системе, включая как давление на стенки, так и кинетическую энергию потока. Если вентилятор не способен обеспечить нужное полное давление, система будет работать неэффективно или вообще не справится с заданным объемом воздуха.
Динамическое давление определяется по формуле q = ½ · ρ · v², где ρ – плотность воздуха (приблизительно 1,2 кг/м³), а v – скорость воздушного потока в м/с. Это давление характеризует энергию, связанную с движением воздуха, и напрямую зависит от скорости. Его роль особенно важна при проектировании систем с высокими скоростями потока, таких как вытяжки или вентиляция в промышленных зонах.
Для оценки работы вентилятора важно точно понимать, какое из этих давлений используется в расчетах. Производители в характеристиках указывают полное или статическое давление. Ошибка в интерпретации может привести к выбору оборудования, не соответствующего реальным условиям эксплуатации. При подборе учитывают статическое давление как основное значение сопротивления системы, а динамическое – для корректной оценки аэродинамики и шумовых характеристик.
Как влияет статическое давление на выбор вентилятора
Статическое давление определяет способность вентилятора преодолевать сопротивление воздушного потока в системе. При его недооценке вентилятор не сможет обеспечить требуемый объём воздуха, даже если номинальная производительность кажется достаточной.
При подборе вентилятора необходимо учитывать суммарное сопротивление системы, включая:
- длину и геометрию воздуховодов,
- количество поворотов и переходов,
- установленные фильтры, клапаны, решётки и диффузоры,
- аэродинамическое сопротивление оборудования (например, рекуператоров или охладителей).
Чем выше суммарное сопротивление, тем выше должно быть статическое давление вентилятора. Если выбран вентилятор с недостаточным давлением, система будет работать нестабильно: снизится воздухообмен, возможно образование обратной тяги или перегрев двигателя из-за постоянной перегрузки.
Для правильного выбора необходимо:
- Расчитать статическое давление системы с учётом всех компонентов.

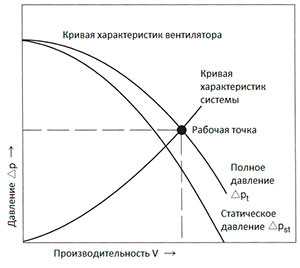

- Выбрать вентилятор, у которого рабочая точка (пересечение кривой производительности и сопротивления) находится в зоне стабильной работы.
- Ориентироваться не на максимальное давление, а на рабочее, соответствующее реальной нагрузке.
Важно учитывать, что центробежные вентиляторы обычно имеют более высокое статическое давление, чем осевые. Поэтому при сложной системе предпочтение отдают именно им.
Какие приборы используют для измерения статического давления
Для измерения статического давления в вентиляционных системах применяются специализированные приборы, способные точно фиксировать малые перепады давления воздуха. Наиболее распространённый инструмент – микроманометр. Он позволяет измерять давление с высокой точностью в диапазоне от нескольких паскалей до десятков килопаскалей. Цифровые модели оснащены функцией автоматической коррекции температуры и атмосферного давления, что повышает достоверность результатов.
Также широко используется трубка Пито в комплекте с манометром. Однако для определения именно статического давления необходимо размещать отверстие трубки перпендикулярно воздушному потоку, чтобы исключить влияние динамической составляющей. Подключение должно производиться через один порт, регистрирующий только статическое давление без учёта скоростного напора.
В ряде случаев применяются дифференциальные манометры, особенно при необходимости контроля давления между двумя точками системы. Такие приборы полезны при наладке вентиляции, например, для измерения потерь давления на фильтрах, решётках или воздуховодах.
Приборы монтируются с помощью силиконовых или ПВХ-рукавов, а точки отбора давления должны быть герметично установлены в стенках воздуховодов или камер. Чтобы избежать искажений, рекомендуется использовать калиброванные устройства, проверенные в лабораторных условиях, и регулярно проводить поверку измерительной техники.
Почему статическое давление важно при проектировании воздуховодов
При проектировании воздуховодов ключевую роль играет статическое давление, так как оно напрямую влияет на эффективность воздушного потока, уровень шума и энергопотребление вентиляционного оборудования. Неправильный расчет может привести к перерасходу мощности вентилятора или ухудшению воздухообмена.
- Сопротивление сети: Каждый поворот, тройник или изменение диаметра в воздуховоде создаёт сопротивление. Статическое давление определяет, сможет ли вентилятор преодолеть это сопротивление без потери производительности.
- Балансировка системы: Для равномерного распределения воздуха по помещениям требуется учёт давления в разных участках сети. Без точного расчёта могут возникнуть зоны с недостаточной или избыточной подачей воздуха.
- Выбор сечения воздуховодов: Чем меньше диаметр канала, тем выше скорость и потери на трение, что увеличивает потребное статическое давление. Оптимальный подбор сечений снижает нагрузку на вентилятор.
- Шумовые характеристики: При превышении расчетного давления возрастает шум от воздушного потока и оборудования. Это особенно критично в жилых и офисных зданиях.
- Снижение эксплуатационных затрат: Система, рассчитанная с учётом оптимального статического давления, требует меньших затрат на энергию и техническое обслуживание.
При проектировании воздуховодов необходимо учитывать суммарное статическое давление на всех участках трассы: от вентилятора до самых удалённых точек. Только точный расчет позволит обеспечить стабильную и эффективную работу системы в реальных условиях эксплуатации.

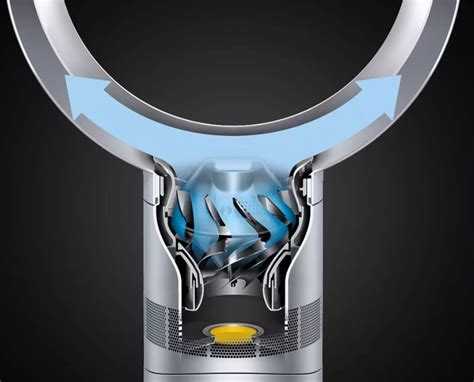

Как понизить статическое давление в вентиляционной сети
Для снижения статического давления необходимо минимизировать сопротивление воздушному потоку. Первое – правильно подобрать сечение воздуховодов: увеличьте диаметр труб, чтобы снизить скорость и трение воздуха о стенки. Увеличение сечения на 10-20% может существенно уменьшить давление.
Оптимизируйте конфигурацию трассы. Избегайте резких изгибов, особенно под углом 90°, заменяя их плавными поворотами с радиусом не менее 1,5–2 диаметров воздуховода. Каждое резкое изменение направления увеличивает сопротивление.
Используйте качественные, гладкие материалы для воздуховодов. Гофрированные или шероховатые поверхности создают дополнительное трение, увеличивая давление. Металлические или пластиковые гладкие трубы предпочтительнее.
Устраняйте сужения и локальные препятствия: заслонки, решетки и фильтры должны иметь достаточную пропускную способность и регулярно обслуживаться. Засорённые фильтры повышают статическое давление на 20–30% и более.
Разместите вентилятор максимально близко к точке всасывания, чтобы сократить длину магистрали и количество поворотов. Чем короче и прямее путь воздуха, тем ниже сопротивление.
Используйте шумоглушители и глушители с минимальным аэродинамическим сопротивлением, специально рассчитанные на низкое давление, чтобы не создавать излишних потерь.
Регулярно проверяйте герметичность соединений. Даже небольшие утечки изменяют режим работы вентилятора, заставляя его работать с повышенным давлением.

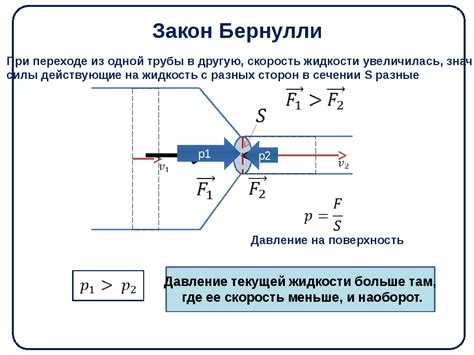

Какие ошибки приводят к завышенному статическому давлению
Неправильный выбор диаметра воздуховодов – одна из ключевых причин завышенного статического давления. Сужение сечения увеличивает сопротивление потоку воздуха, что напрямую повышает давление в системе.
Чрезмерное количество изгибов и резких поворотов в трассе вентиляции вызывает турбулентность и дополнительные потери давления. Оптимальное проектирование предусматривает минимизацию таких элементов.
Использование неподходящих по конструкции или загрязнённых фильтров приводит к увеличению сопротивления потоку воздуха. Регулярная очистка и подбор фильтров с низким сопротивлением снижает статическое давление.
Неправильная установка или выбор вентиляторов с характеристиками, не соответствующими проектным параметрам, вызывает перерасход энергии и избыточное давление в системе.
Загрязнение и скопление пыли внутри воздуховодов создаёт дополнительное сопротивление. Своевременное техническое обслуживание и чистка обеспечивают нормальное значение давления.
Использование слишком длинных участков воздуховодов без промежуточных точек доступа усложняет контроль и увеличивает гидравлические потери.
Отсутствие правильной герметизации стыков и соединений приводит к неравномерному распределению давления и повышению сопротивления на участках с подсосом воздуха.
Вопрос-ответ:
Что такое статическое давление в вентиляционной системе?
Статическое давление — это давление воздуха в системе вентиляции, создаваемое сопротивлением прохождению воздуха через воздуховоды, фильтры, клапаны и другие элементы. Оно характеризует энергию, необходимую для преодоления трения и турбулентности внутри системы, и влияет на производительность вентилятора и эффективность воздухообмена.
Как измеряется статическое давление вентилятора на практике?
Для измерения статического давления используют специальные приборы — манометры или дифференциальные манометры, которые устанавливаются в определённых точках воздуховода. Разница давления между внутренней и внешней стороной системы показывает величину статического давления. Часто измерения проводятся с помощью трубок Пито и специальных портов, встроенных в воздуховод, чтобы получить точные показатели без прерывания работы системы.
Почему слишком высокое статическое давление негативно влияет на работу вентилятора?
Если статическое давление в системе превышает рассчитанные значения, вентилятор испытывает повышенную нагрузку, что снижает его производительность и увеличивает износ деталей. В таких условиях мотор потребляет больше энергии, шум усиливается, а срок службы оборудования сокращается. Кроме того, высокая величина давления приводит к снижению объёма воздуха, проходящего через систему, что ухудшает вентиляцию помещения.
Какие факторы в конструкции воздуховодов влияют на рост статического давления?
Основные причины увеличения статического давления связаны с геометрией и состоянием воздуховодов: слишком длинные участки, резкие повороты, сужения, плохое качество соединений, засорённые фильтры или решётки, а также неровности внутренней поверхности. Каждое из этих препятствий увеличивает сопротивление потоку воздуха, что и приводит к росту статического давления.
Как правильно подобрать вентилятор с учётом статического давления в системе?
При выборе вентилятора необходимо учитывать предполагаемое статическое давление системы, которое складывается из всех сопротивлений воздуховодов и оборудования. Вентилятор должен иметь рабочую точку на кривой производительности, соответствующую этому давлению и требуемому объёму воздуха. Рекомендуется использовать характеристики производителя и проводить расчёты с запасом, чтобы избежать перегрузок и обеспечить стабильную работу оборудования.
Что представляет собой статическое давление вентилятора и почему его важно учитывать?
Статическое давление вентилятора — это давление, которое создаётся им в системе вентиляции и проявляется как сопротивление движению воздуха в воздуховодах, фильтрах, решётках и других элементах. Оно показывает, насколько сильно вентилятор должен «толкать» воздух, чтобы преодолеть сопротивление системы. Учет этого давления важен для правильного подбора вентилятора и обеспечения нужного объема воздуха. Если статическое давление слишком высокое, вентилятор может не справиться, что снизит эффективность вентиляции и увеличит нагрузку на оборудование.
Каким образом можно измерить статическое давление в вентиляционной системе?
Измерение статического давления проводят с помощью специальных приборов — манометров или дифференциальных манометров. Для этого в системе делают отверстия на определённом расстоянии от вентилятора и подключают приборы, которые показывают разницу давлений между точками до и после сопротивления. Значение, полученное таким образом, отражает сопротивление воздушного потока в системе и помогает определить, соответствует ли установленный вентилятор требованиям по давлению или нуждается в замене.
