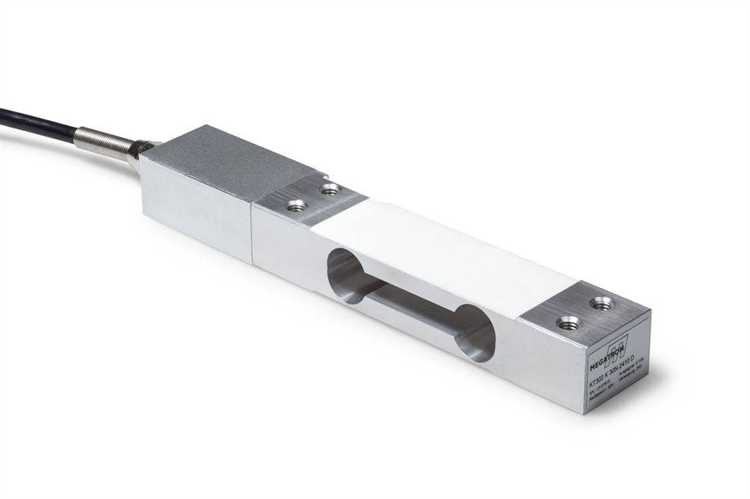

Тензодатчик измеряет механическое напряжение, возникающее в теле под действием внешних сил. Это преобразователь, который реагирует на деформацию материала и преобразует её в электрический сигнал. В большинстве случаев используется тензорезистивный принцип, при котором сопротивление измерительной проволоки меняется при растяжении или сжатии.
На практике тензодатчики применяются для измерения силы, веса, давления и момента. Например, в электронных весах они фиксируют микроскопические изменения в конструкции при нагрузке и передают данные в виде сигнала, который интерпретируется как масса. В системах промышленной автоматизации они контролируют натяжение ленты, усилие прижима, вибрации и динамическую нагрузку.
Ключевой элемент – тензорезистор, чаще всего изготавливаемый из металла или полупроводника и приклеиваемый к контролируемой поверхности. При изменении геометрии этой поверхности меняется длина и поперечное сечение проволоки, что приводит к изменению её сопротивления. Для повышения точности тензорезисторы объединяются в мостовые схемы (например, мост Уитстона).
Правильная установка датчика критична для точности измерений. Поверхность должна быть очищена и обезжирена, монтаж – строго в соответствии с направлением предполагаемой деформации. Погрешности могут возникать из-за температурных градиентов, неравномерной приклейки или неправильного выбора диапазона измерений. Поэтому для инженерных задач всегда подбираются модели с учётом конкретных условий эксплуатации.
Какие физические величины регистрирует тензодатчик
Тензодатчик преобразует механическое воздействие на объект в электрический сигнал. Основная величина, которую он регистрирует – деформация, вызванная внешней нагрузкой. Эта деформация прямо связана с механическими параметрами конструкции и может быть использована для расчёта других величин.
- Сила: при установке на опорные или соединительные элементы тензодатчик регистрирует усилие, приложенное к телу. Значение рассчитывается на основе измеренной деформации и характеристик материала.
- Масса: если тензодатчик встроен в весоизмерительную систему, он позволяет определять массу объекта, преобразуя вес в пропорциональный электрический сигнал.
- Давление: при установке в составе мембран или других чувствительных элементов тензодатчик реагирует на изменение давления, вызывающее деформацию.
- Момент: в конструкциях, подверженных кручению или изгибу, тензодатчик фиксирует напряжение, возникающее под действием момента силы.
- Ускорение: косвенным образом тензодатчик может быть частью системы, измеряющей ускорение, если оно вызывает изменение нагрузки на конструкцию.
Для точных измерений важно учитывать модуль упругости материала, геометрию участка крепления, температурную компенсацию и схему подключения (например, мостовую). Выбор тензодатчика должен соответствовать диапазону регистрируемой нагрузки и условиям эксплуатации.
Как преобразуется механическое напряжение в электрический сигнал
Преобразование механического напряжения в электрический сигнал в тензодатчике основано на явлении пьезоэлектрического или тензорезистивного эффекта. В большинстве промышленных тензодатчиков применяется тензорезистивный принцип, при котором электрическое сопротивление проводника изменяется под воздействием деформации.
Основной элемент тензодатчика – тензорезистор – представляет собой тонкую проволоку или металлическую фольгу, закреплённую на подложке. При механическом воздействии (например, растяжении или сжатии объекта), на который наклеен тензорезистор, происходит деформация и самого чувствительного элемента. Эта деформация вызывает изменение длины и поперечного сечения проводника, что, в свою очередь, влияет на его сопротивление.
Изменение сопротивления преобразуется в электрический сигнал при помощи мостовой схемы – чаще всего используется полумост или полный мост Уинстона. В такой схеме четыре тензорезистора соединены так, чтобы минимизировать влияние температуры и увеличить точность измерения. При механическом напряжении один или два резистора изменяют сопротивление, создавая разбалансировку моста, в результате чего на выходе формируется напряжение, пропорциональное приложенной силе.
Выходной сигнал тензодатчика, как правило, находится в диапазоне от нескольких микровольт до нескольких миллиливольт. Для дальнейшей обработки он усиливается операционным усилителем или специализированным измерительным усилителем с низким уровнем шума. После этого сигнал может быть оцифрован и передан на контроллер или регистрирующее устройство.
Для повышения точности преобразования важно обеспечить надёжное крепление тензорезисторов, использовать качественные материалы с высокой линейностью сопротивления при деформации и учитывать температурную компенсацию. Нарушение этих условий приводит к искажениям сигнала и снижению достоверности измерений.

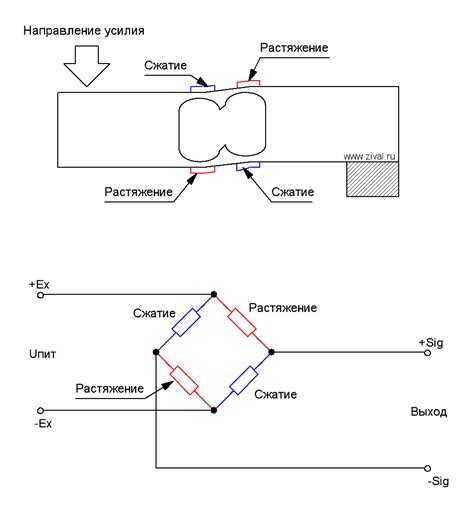

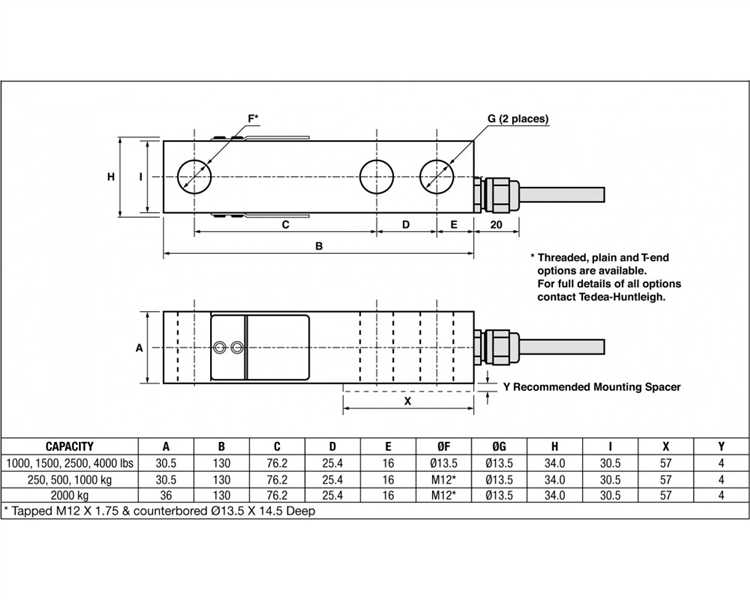

Где располагаются тензорезисторы внутри тензодатчика
Тензорезисторы размещаются непосредственно на участке конструкции, где происходит наибольшее механическое напряжение при нагрузке. В большинстве случаев они устанавливаются на поверхность упругого элемента – металлической пластины, балки или мембраны, которая деформируется под действием силы.
Для повышения точности измерений тензорезисторы располагаются по определённой схеме:
- вдоль направления предполагаемой деформации – для регистрации растяжения или сжатия;
- перпендикулярно основным датчикам – для компенсации влияния температуры и поперечных деформаций;
- на противоположных сторонах упругого элемента – для балансировки моста Уитстона и повышения чувствительности.
Тензорезисторы крепятся с использованием клеевых составов с высокой адгезией и стабильными механическими свойствами. После установки поверхность покрывается защитным слоем, предотвращающим попадание влаги, пыли и химических веществ.
Расположение тензорезисторов выбирается с учётом напряжённо-деформированного состояния конструкции. Для этого применяются расчёты методом конечных элементов или экспериментальные испытания. Неправильное размещение приводит к потере линейности, увеличению погрешности и нестабильной работе датчика.
Чем отличается измерение растяжения от измерения сжатия
Растяжение и сжатие – два противоположных типа механических деформаций, которые фиксируются тензодатчиком через изменение электрического сопротивления тензорезисторов. При растяжении длина элемента увеличивается, а поперечное сечение уменьшается, что вызывает рост сопротивления. При сжатии происходит обратный процесс: длина уменьшается, поперечное сечение увеличивается, сопротивление падает.
Для точной регистрации важно учитывать направление действия силы. В датчиках с фольговыми тензорезисторами элемент наклеивается вдоль направления предполагаемой деформации. Если тензорезистор ориентирован вдоль растяжения, он регистрирует положительное изменение сопротивления. При ориентации вдоль сжатия фиксируется отрицательное изменение.
Особенность работы схемы Уитстона позволяет определить не только наличие деформации, но и её знак. При правильной настройке схемы выходной сигнал будет положительным при растяжении и отрицательным при сжатии, либо наоборот – в зависимости от подключения.
Для повышения чувствительности при измерении сжатия и растяжения применяются мостовые схемы с несколькими тензорезисторами, размещёнными на разных участках конструкции. Это позволяет исключить влияние температуры и повысить точность в условиях переменной нагрузки.

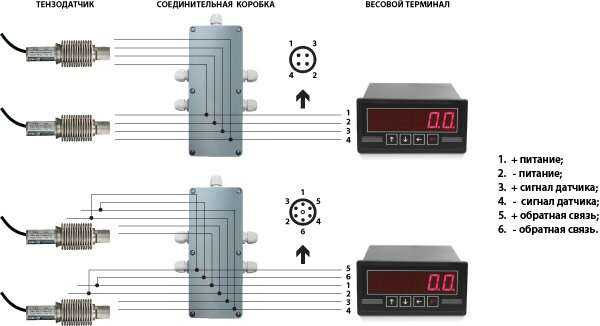

Как тензодатчик подключается к измерительной аппаратуре
Тензодатчик подключается к измерительной аппаратуре через проводную схему с использованием экранированного многожильного кабеля. Наиболее распространённый способ – соединение по мостовой схеме Уитстона, обеспечивающей высокую чувствительность и стабильность измерений.

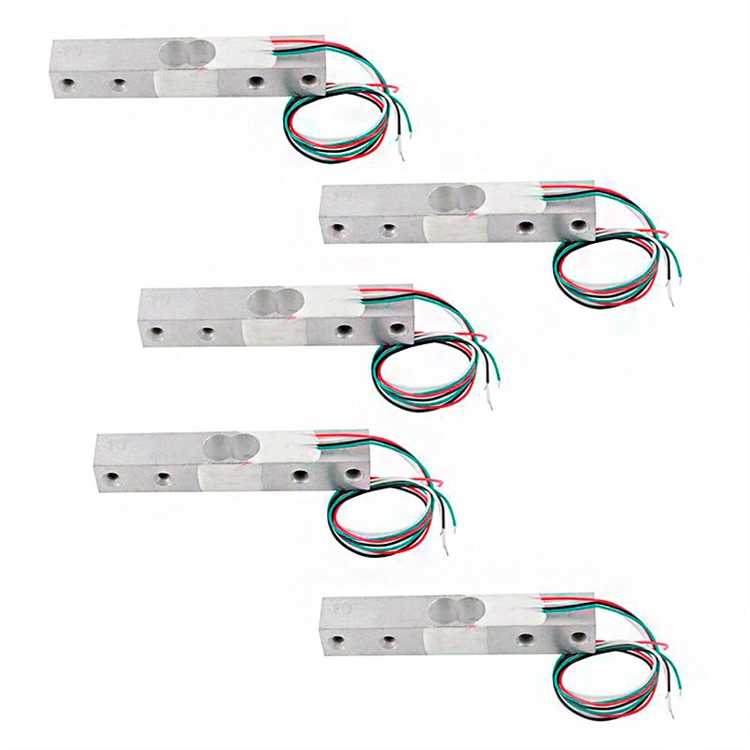

Для передачи сигнала от тензорезисторов к измерителю применяются четыре провода: два – для питания (Excitation+ и Excitation−), два – для сигнального выхода (Signal+ и Signal−). В случае применения шестипроводной схемы добавляются ещё два провода для компенсации падения напряжения на линиях питания (Sense+ и Sense−), что особенно важно при длинных кабелях.
На стороне измерительной аппаратуры требуется прибор с высоким входным сопротивлением, способный регистрировать небольшие изменения напряжения, обычно в диапазоне милливольт. Это может быть тензоусилитель, аналоговый преобразователь сигнала или АЦП с соответствующей фильтрацией и настройкой коэффициента усиления.
Рекомендуется заземлять экран кабеля только с одной стороны – со стороны измерительной системы. Это предотвращает возникновение петель тока и снижает уровень электрических помех.
Для стабильной работы системы важно соблюдать полярность проводов, минимизировать длину соединительных кабелей и избегать резких изгибов, которые могут повредить внутреннюю структуру. При установке необходимо обеспечить надёжный контакт клемм, исключая окисление и ослабление зажимов.
Какую точность обеспечивают тензодатчики разных типов
Точность тензодатчиков напрямую зависит от их конструкции, материала чувствительного элемента и схемы компенсации. Стандартные металлические тензорезисторы обеспечивают погрешность измерения от ±0,1% до ±0,5% от номинального значения напряжения. Высокоточные металлические датчики с улучшенной компенсацией температуры достигают точности около ±0,02%.
Полупроводниковые тензодатчики обладают более высоким коэффициентом чувствительности, но их точность обычно ниже – от ±0,5% до ±1%. Это связано с нелинейностью сигнала и сильной температурной зависимостью, требующей дополнительной коррекции. Такие датчики подходят для приложений с менее строгими требованиями к точности.
Оптические тензодатчики, основанные на изменении параметров светового сигнала, достигают точности до ±0,005%, что делает их востребованными в прецизионных измерениях и научных экспериментах. Однако их сложность и стоимость ограничивают использование в массовом производстве.
Для промышленных задач часто выбирают металлические датчики с точностью около ±0,1%, так как они оптимально сочетают стабильность и стоимость. При проектировании измерительной системы необходимо учитывать максимальную ожидаемую нагрузку и температурный режим, чтобы обеспечить необходимую точность путем правильного выбора типа тензодатчика и схемы компенсации.
Какие факторы влияют на стабильность показаний тензодатчика
Температурные колебания изменяют сопротивление тензорезисторов и могут вызвать дрейф сигнала. Для компенсации применяют температурную стабилизацию и специальные материалы с низким температурным коэффициентом.
Механические деформации корпуса тензодатчика и неправильное крепление приводят к искажению измерений. Крепление должно обеспечивать равномерную передачу нагрузки без локальных напряжений.
Влажность и пыль вызывают коррозию и ухудшают контактные соединения, что снижает надежность. Используют герметичные корпуса и влагозащищенные разъемы.
Электромагнитные помехи и шумы в цепи питания влияют на точность сигнала. Рекомендуется экранирование и фильтрация питающего напряжения.
Старение материалов тензорезисторов и клеевых составов изменяет их параметры, что ведет к дрейфу показаний. Регулярная калибровка позволяет выявить и компенсировать эти изменения.
Колебания питающего напряжения изменяют выходной сигнал пропорционально. Использование стабилизированного питания и компенсационных схем повышает стабильность.
Механические вибрации и удары могут вызвать временные искажения сигнала. Для критичных приложений применяют демпфирующие элементы и виброустойчивые конструкции.

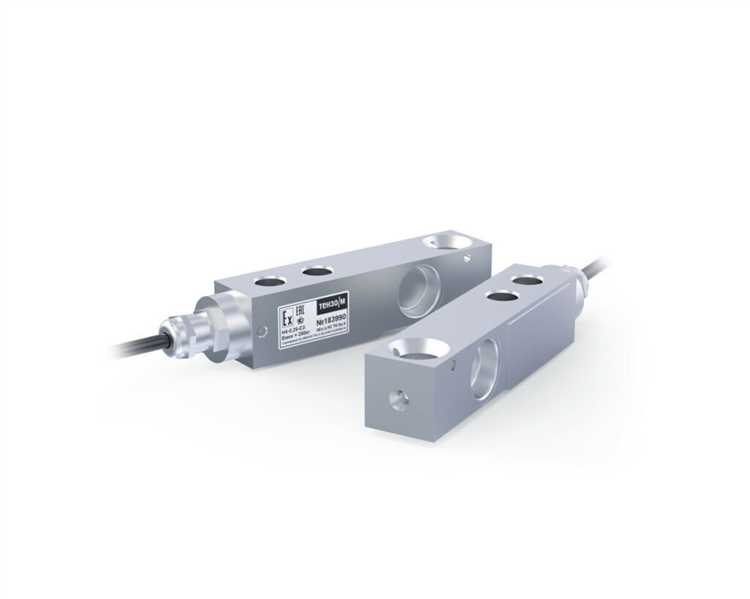

В каких устройствах и системах применяется тензодатчик
Тензодатчики широко используют в промышленных весовых системах, включая платформенные весы, дозаторы и контрольные весы на производстве. Они обеспечивают точное измерение нагрузки и массы, позволяя контролировать технологические процессы с точностью до грамма.
В авиационной и автомобильной промышленности тензодатчики интегрируют в системы контроля нагрузок и деформаций конструкций, что помогает предотвращать аварии и оптимизировать ресурс материалов. Например, измерение напряжений в шасси, кузове или крыльях позволяет своевременно выявить износ или повреждения.
В энергетике тензодатчики используются для контроля механических напряжений в турбинах, генераторах и других элементах оборудования, что снижает риск поломок и продлевает срок службы агрегатов. Мониторинг деформаций трубопроводов и опорных конструкций также основан на данных тензодатчиков.
Медицинское оборудование, включая устройства для измерения силы сжатия и растяжения, применяет тензодатчики для диагностики и реабилитации. Например, в протезировании и биомеханике измерение нагрузок на конечности помогает улучшить комфорт и функциональность изделий.
В робототехнике и автоматике тензодатчики используют для обратной связи по нагрузке на исполнительные механизмы, что повышает точность и безопасность работы манипуляторов, экзоскелетов и других устройств с адаптивным управлением.
Строительство и мониторинг инфраструктуры применяют тензодатчики для контроля напряжений в мостах, зданиях и фундаментных конструкциях. Это позволяет выявлять критические нагрузки и предотвращать разрушения на ранних этапах эксплуатации.
Рекомендация: при выборе тензодатчика для конкретной системы учитывайте требования к диапазону измерений, чувствительности, температурной стабильности и устойчивости к механическим воздействиям, чтобы обеспечить надежность и долговечность работы устройства.
Вопрос-ответ:
Что именно измеряет тензодатчик и как это связано с механическими нагрузками?
Тензодатчик фиксирует деформацию материала, то есть изменение его длины или формы под действием внешних сил. Это изменение преобразуется в электрический сигнал. Таким образом, датчик измеряет напряжение или растяжение, возникающее в конструкции при нагрузке, что позволяет оценить величину и характер этих сил.
Как работает тензорезистивный элемент внутри тензодатчика?
В основе тензодатчика лежит тензорезистор — тонкая проволока или пленка, сопротивление которой меняется при деформации. Когда материал, к которому прикреплен датчик, растягивается или сжимается, меняется и форма тензорезистора, что приводит к изменению его электрического сопротивления. Это изменение регистрируется и преобразуется в измеряемый сигнал.
Какие физические величины можно получить с помощью тензодатчика кроме силы?
Помимо силы, тензодатчики позволяют измерять давление, крутящий момент, вибрации и изгиб. Поскольку все эти воздействия вызывают деформацию объекта, по которой и определяется изменение сопротивления тензорезисторов, датчики применяются в различных системах контроля нагрузок и состояния конструкций.
В каких случаях точность измерений тензодатчика может снижаться и почему?
Точность уменьшается при изменении температуры, наличии электрических помех и неправильном закреплении датчика. Температурные колебания влияют на сопротивление материалов, что приводит к ошибкам. Неплотное или неправильное крепление вызывает искажение передачи деформации. Электромагнитные помехи влияют на сигнал и могут привести к шумам.
Как тензодатчик подключается к измерительной системе и какие сигналы он выдает?
Тензодатчик подключается через электрические провода к усилителю или измерительному модулю, обычно через мостовую схему Уитстона для повышения чувствительности и компенсации ошибок. На выходе получается слабый электрический сигнал, пропорциональный деформации, который затем усиливается и преобразуется в удобные для считывания значения, например, силы или давления.
Какие физические параметры фиксирует тензодатчик и каким образом?
Тензодатчик регистрирует механические напряжения, возникающие в материале при воздействии внешних сил. В основе работы лежит изменение электрического сопротивления специальных элементов — тензорезисторов — при деформации. Эти изменения сопротивления преобразуются в электрический сигнал, пропорциональный величине нагрузки или напряжения, что позволяет количественно оценить воздействие на объект.
Как устроен тензодатчик и каким принципом он пользуется для измерения?
Тензодатчик состоит из чувствительного элемента — тензорезисторов, закрепленных на подложке, которую крепят к контролируемой поверхности. При механическом напряжении подложка деформируется, вызывая изменение длины и площади тензорезисторов, что ведет к изменению их сопротивления. Это изменение фиксируется в электрической цепи и преобразуется в измеряемую величину. Таким образом, измеряется величина деформации, связанная с усилием, действующим на объект.
