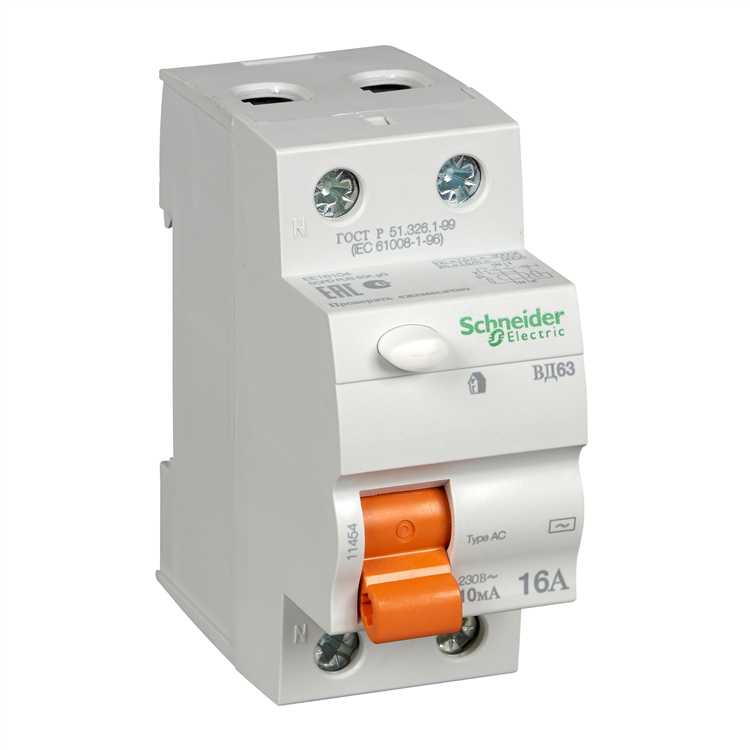

Трехфазный автомат 16а какая нагрузка

Трёхфазный автоматический выключатель номиналом 16 ампер рассчитан на защиту цепей с максимальным током до 16 А на каждую фазу. При стандартном напряжении 380 В это соответствует активной мощности до 11 кВт при равномерной нагрузке. Такая мощность распределяется по фазам, что позволяет подключать как трёхфазное, так и однофазное оборудование в пределах допустимого тока.

Важно учитывать не только номинал автомата, но и характер нагрузки. Для активно-индуктивных потребителей (например, электродвигателей, компрессоров) пусковые токи могут в несколько раз превышать рабочие значения. В таких случаях целесообразно использовать автомат с характеристикой C или D, который допускает кратковременное превышение номинального тока без отключения.

Допустимая мощность также зависит от сечения проводников и условий прокладки. Для медного кабеля сечением 2,5 мм² предельно допустимый ток составляет около 21-25 А, что делает возможным использование автомата 16 А без риска перегрева при стандартной температуре окружающей среды. Однако при больших длинах линии падение напряжения становится критичным, и расчёт следует выполнять с учётом потерь.

Превышение нагрузки выше 16 А приведёт к срабатыванию теплового или электромагнитного расцепителя автомата, в зависимости от характера превышения. Для стабильной и безопасной работы системы нагрузка должна составлять не более 80% от номинала, то есть порядка 12 А на фазу в длительном режиме.

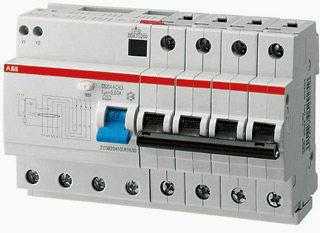

Как рассчитывается максимальная мощность для автомата 16А в трёхфазной сети

Для определения предельной мощности, которую способен выдержать трёхфазный автомат номиналом 16А, используется формула: P = √3 × U × I × cos(φ), где U – линейное напряжение (обычно 400 В), I – ток (в данном случае 16 А), cos(φ) – коэффициент мощности (принимается в пределах 0,8–1 в зависимости от характера нагрузки).

При использовании стандартных условий (напряжение 400 В и cos(φ) = 1) расчёт выглядит следующим образом: P = 1,73 × 400 × 16 ≈ 11 072 Вт, то есть около 11 кВт. Это значение актуально для активной нагрузки без искажений по фазе, например, для нагревательных элементов или других резистивных потребителей.

Если оборудование имеет индуктивный характер (например, электродвигатели), коэффициент мощности снижается. При cos(φ) = 0,8 итоговая мощность составляет: 1,73 × 400 × 16 × 0,8 ≈ 8 857 Вт. Это значение необходимо учитывать при проектировании электросети, чтобы исключить ложные срабатывания автомата.

Важно учитывать, что автомат защищает не только от перегрузок, но и от короткого замыкания, поэтому длительная эксплуатация с нагрузкой, близкой к пределу, может вызвать его срабатывание. Для систем с возможными пусковыми токами (например, при запуске двигателей) рекомендуется проектировать с запасом мощности и учитывать реальные условия эксплуатации.

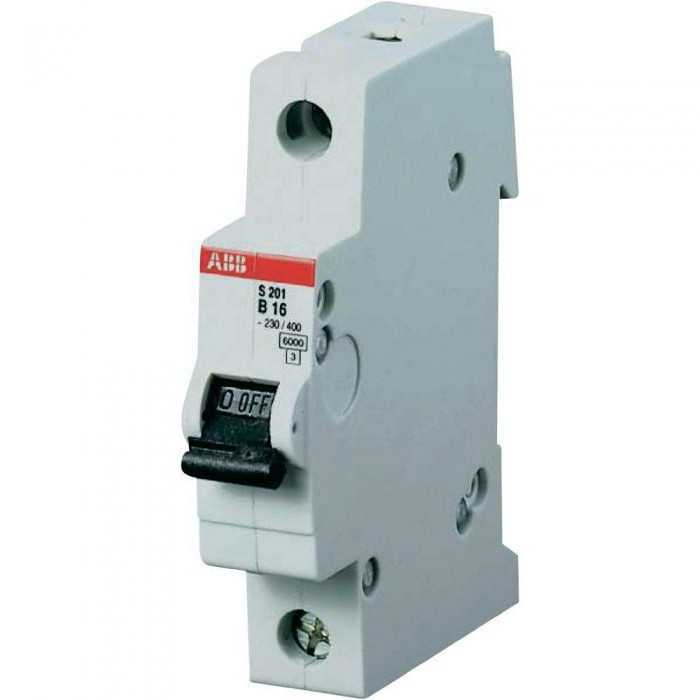

Какой ток может длительно проходить через трёхфазный автомат на 16 ампер

Номинальный ток трёхфазного автомата 16А означает, что каждую из трёх фаз он может пропускать ток до 16 ампер в течение продолжительного времени без срабатывания расцепителя. Это значение определено производителем при температуре окружающей среды +30 °C. При отклонении температуры характеристики изменяются: при повышении допустимый ток снижается, при понижении – может увеличиться.

Реальный длительный ток, который способен выдержать автомат, зависит от его теплового расцепителя. Большинство моделей рассчитаны на длительное прохождение тока до 1,13 × In без отключения. То есть при токе до 18,08 А (1,13 × 16 А) отключения не произойдёт даже при длительной нагрузке. Однако при превышении этого значения более чем на 30 % (например, 20,8 А и выше) автомат сработает в течение 1–2 минут в зависимости от типа исполнения.

Если нагрузка на автомат приближается к 16 А в течение длительного времени, необходимо учитывать нагрев кабеля, вентиляцию щита, условия прокладки проводов и коэффициенты коррекции. Например, при температуре +40 °C номинальный ток может снижаться до 0,94 от паспортного, то есть до 15,04 А.

Для расчёта допустимой длительной нагрузки также важно понимать, что суммарный ток всех трёх фаз не складывается. Автомат ограничивает ток по каждой фазе отдельно, и если одна из фаз перегружена, он отключится, даже если две другие загружены слабо.

Практически допустимая длительная нагрузка – около 14–15 А на фазу при стандартных условиях эксплуатации. Чтобы обеспечить надёжную работу и исключить ложные срабатывания, проектировщики рекомендуют оставлять запас в 10–20 % от номинала автомата при длительной нагрузке.

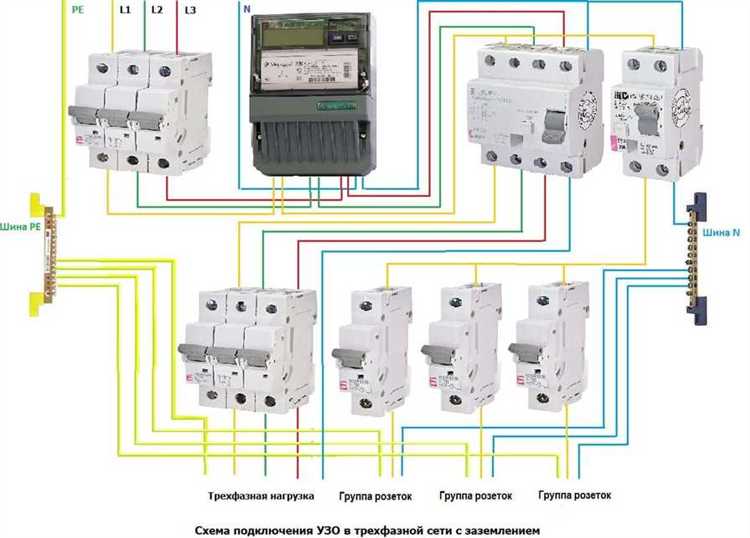

Допустимая нагрузка автомата 16А при напряжении 380 В

Для трёхфазного автомата с номинальным током 16 А и напряжением 380 В максимальная допустимая нагрузка рассчитывается исходя из мощности, которую может безопасно пропускать аппарат без срабатывания защиты.

Расчёт мощности ведётся по формуле:

• Р = √3 × U × I × cos φ,
• где Р – активная мощность в ваттах,
• U – линейное напряжение (380 В),
• I – номинальный ток автомата (16 А),
• cos φ – коэффициент мощности нагрузки (обычно 0,8–1).

При cos φ = 1 допустимая мощность составит:

Р = 1,732 × 380 × 16 × 1 ≈ 10 550 Вт (примерно 10,5 кВт).

При cos φ = 0,8 (типичный для индуктивных нагрузок) мощность уменьшается до:

Р = 1,732 × 380 × 16 × 0,8 ≈ 8 440 Вт (около 8,4 кВт).

Рекомендуется учитывать коэффициент запаса, чтобы избежать частого срабатывания автомата и продлить срок службы оборудования. Практически допустимая нагрузка не должна превышать 80–90% от номинальной мощности.

Важные рекомендации:

• Проводка и подключённое оборудование должны соответствовать номиналу автомата и рассчитанной нагрузке.
• При использовании кабеля с меньшим сечением нагрузку нужно уменьшать пропорционально возможностям провода.
• Для электродвигателей и трансформаторов следует учитывать пусковые токи, которые в несколько раз превышают номинальные, и выбирать автоматы с соответствующим типом срабатывания.
• При наличии значительной реактивной нагрузки (низкий cos φ) лучше использовать аппараты с учётом реального коэффициента мощности.

Таким образом, трёхфазный автомат 16 А при напряжении 380 В рассчитан на нагрузку около 10,5 кВт активной мощности при идеальном коэффициенте мощности. Практически рекомендуется не превышать 8–9 кВт для надежной и безопасной работы.

Как подключение по схеме «звезда» или «треугольник» влияет на нагрузку

В трёхфазных сетях автомат на 16А ограничивает ток каждой из фаз до 16 ампер. При подключении нагрузки по схеме «звезда» нагрузка распределяется между тремя фазами и нейтралью. При этом фазное напряжение составляет 220 В (при линейном 380 В), а ток в каждой фазе соответствует нагрузке на неё.

Подключение по схеме «звезда» позволяет использовать автомат с номиналом 16А для нагрузки с фазным током до 16А, что при напряжении 220 В соответствует мощности около 3,5 кВт на фазу. Суммарная мощность трёх фаз в таком случае достигает примерно 10,5 кВт.

В схеме «треугольник» нагрузка подключается напрямую между фазами, и автомат ограничивает ток линейной фазы. Напряжение между фазами – 380 В, поэтому при том же номинале автомата 16А максимальная мощность одной линии возрастает до 6,6 кВт на фазу.

Это значит, что при подключении по схеме «треугольник» автомат 16А способен выдержать большую суммарную нагрузку, порядка 20 кВт на три фазы. Однако ток нагрузки в каждой фазе при этом выше, что требует более точного учета характеристик автомата и кабелей.

Выбор схемы подключения влияет на распределение токов и мощности. Для нагрузок с линейным напряжением 380 В схема «треугольник» позволяет эффективнее использовать автомат 16А, но требует более качественного учета токовых характеристик и защиты.

Рекомендуется при проектировании учитывать особенности схемы подключения, нагрузочный режим и тип оборудования, чтобы не допустить перегрузки автомата и обеспечить безопасность работы электрической системы.

Какой запас мощности следует учитывать при подборе автомата 16А

Автоматический выключатель на 16 ампер в трёхфазной сети рассчитан на максимальный ток нагрузки около 16 А на каждую фазу. При подборе автомата важно учитывать запас по мощности, чтобы избежать ложных срабатываний и обеспечить надёжную защиту оборудования.

Рекомендуемые параметры запаса мощности:

• Запас по току должен составлять минимум 20-25% от расчетного максимума нагрузки. Для автомата 16 А это значит учитывать ток нагрузки не выше 12,8-13 А.
• Если нагрузка содержит двигатели, пусковые токи которых в 4-7 раз выше номинала, запас следует увеличить с учётом пусковых токов и времени их действия.
• Для устройств с импульсными или нелинейными нагрузками (например, частотные преобразователи, сварочные аппараты) запас должен быть более значительным, с учетом возможных скачков тока.
• При длительной работе на номинальном токе автомата рекомендуется держать ток нагрузки в пределах 70-80% от номинала, чтобы снизить риск перегрева и повысить срок службы аппарата.

Исходя из этого, для автомата 16 А оптимально рассматривать рабочую мощность нагрузки примерно до 11-13 А по каждой фазе с учетом всех пусковых и эксплуатационных факторов.

При выборе автоматического выключателя также стоит учитывать условия прокладки кабеля и тепловую устойчивость, чтобы избежать перегрузок и аварийных ситуаций.

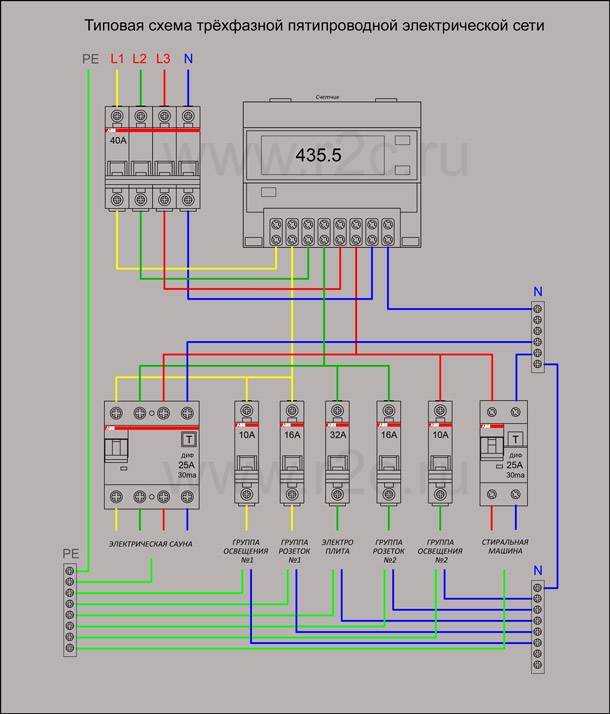

Что произойдёт при превышении допустимой нагрузки автомата 16А

Автоматический выключатель на 16А рассчитан на защиту цепи от токов, превышающих 16 ампер, срабатывая в определённые интервалы времени. При превышении допустимой нагрузки происходит нагрев токоведущих частей и плавкое или тепловое срабатывание механизма автомата.

Если нагрузка превысит номинал незначительно (например, 17–20 А), автомат отключит цепь с задержкой в несколько секунд или минут, что позволяет защитить оборудование от перегрева без ложных срабатываний. При значительном превышении тока (выше 25–30 А) срабатывание происходит практически мгновенно – в доли секунды.

Длительное превышение номинального тока приводит к нагреву кабелей и соединений, что может вызвать деформацию изоляции и даже пожар. Автоматический выключатель служит именно для предотвращения таких аварийных ситуаций.

При частых срабатываниях автомата 16А из-за перегрузок рекомендуется провести измерение фактической нагрузки, проверить состояние подключенного оборудования и при необходимости увеличить номинал автомата с учётом запаса по мощности.

Несоблюдение допустимой нагрузки ведёт к сокращению срока службы автомата и повышенному риску отказа защитных функций. В таблице ниже приведена зависимость времени срабатывания автомата от превышения тока:

Рекомендуется выбирать автомат с небольшим запасом по току, чтобы исключить частые срабатывания из-за кратковременных пиков, но не превышать максимально допустимую нагрузку для безопасности и надёжности электросети.

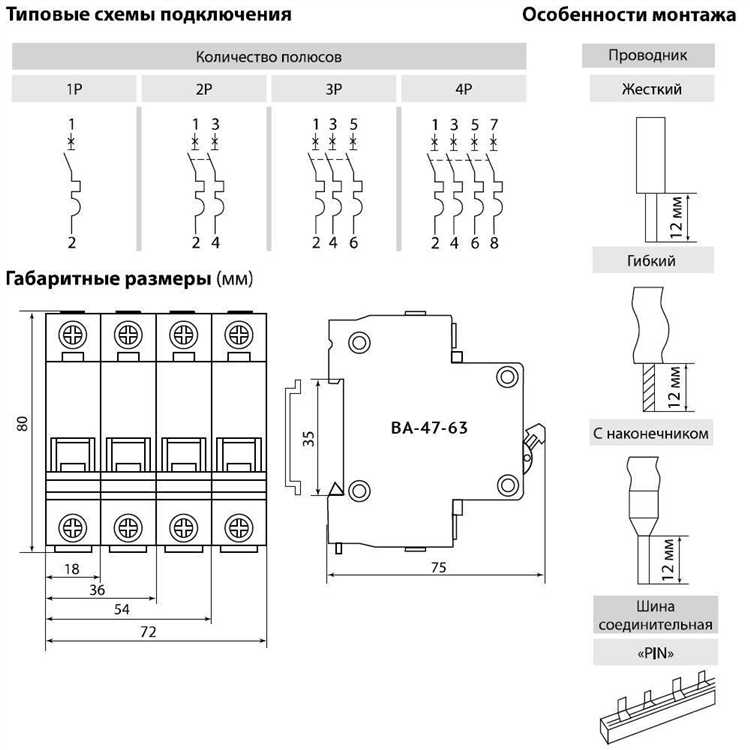

Примеры бытовых и промышленных нагрузок для трёхфазного автомата 16А

Трёхфазный автомат на 16 А рассчитан на максимальный ток около 16 ампер в каждой из фаз, что при напряжении 380 В даёт теоретическую мощность до 11 кВт. В бытовых условиях такая нагрузка подходит для подключения распределённых по трём фазам мощных потребителей, например, электроплиты мощностью 6–8 кВт, водонагревателя 3–5 кВт и одновременно освещения и розеток с небольшими приборами.

В промышленности автомат 16 А используется для защиты двигателей мощностью до 3–4 кВт, например, небольших насосов, компрессоров, вентиляторов. При этом нагрузка должна быть равномерно распределена по фазам для предотвращения перекоса токов. Часто такой автомат ставится на цепи, где потребляется суммарно до 10 кВт с учётом пусковых токов оборудования.

Также 16-амперный трёхфазный автомат подходит для управления сварочными аппаратами средней мощности, при условии, что длительный рабочий ток не превышает номинал автомата. Для точного расчёта нагрузки необходимо учитывать коэффициент мощности и пусковые токи, которые могут кратковременно превышать номинал в 5–7 раз, но не должны приводить к срабатыванию автомата при правильном выборе характеристик.

Для бытовых электроприборов с трёхфазным подключением, таких как электрокотлы, тепловые насосы и кондиционеры, автомат на 16 А обеспечит надёжную защиту при мощности до 10 кВт. При организации электроснабжения рекомендуется планировать распределение нагрузки по фазам для равномерного потребления и избежания перегрузок.

Вопрос-ответ:

Какова максимальная мощность нагрузки, которую может выдержать трёхфазный автомат на 16 А при напряжении 380 В?

Для трёхфазного автомата на 16 А при стандартном напряжении 380 В максимальная допустимая мощность рассчитывается по формуле: P = √3 × U × I, где U — напряжение, I — ток. Подставляя значения, получаем примерно 10,5 кВт. Это означает, что автомат рассчитан на оборудование или цепи с суммарной мощностью до этого уровня при равномерной нагрузке на все три фазы.

Что происходит с трёхфазным автоматом 16 А при кратковременном превышении нагрузки выше допустимого значения?

Автоматический выключатель срабатывает, отключая питание цепи, чтобы защитить проводку и оборудование от перегрева и повреждений. При кратковременных перегрузках механизм отключения может не сработать мгновенно, так как автоматы имеют временные задержки, позволяющие избежать ложных срабатываний при пусковых токах. Однако при существенном и длительном превышении тока защита сработает, предотвращая аварийные ситуации.

Можно ли использовать трёхфазный автомат на 16 А для подключения бытовой электроплиты или электрокотла?

В большинстве случаев электроплиты и электрокотлы требуют более высокой мощности и, следовательно, более высокого тока, чем 16 А на фазу. Перед выбором автомата необходимо определить потребляемую мощность устройства и рассчитать соответствующий ток нагрузки. Если суммарная нагрузка по каждой фазе не превышает 16 А, то использование такого автомата допустимо. В противном случае потребуется устройство с большим номиналом.

Как влияет способ подключения нагрузки — «звезда» или «треугольник» — на выбор автомата 16 А?

При подключении по схеме «звезда» ток через каждую фазу соответствует нагрузке, подключённой между фазой и нейтралью. В схеме «треугольник» нагрузка распределяется между фазами иначе, и токи могут быть выше, чем при звезде. Это важно учитывать, так как автомат с номиналом 16 А должен выдерживать именно ток через каждую фазу. Для нагрузки, подключённой «треугольником», возможно потребуется автомата с более высоким номиналом, чтобы избежать срабатывания при нормальной работе.

Какой запас тока стоит учитывать при выборе трёхфазного автомата на 16 А для промышленного оборудования?

При подборе автомата для промышленной нагрузки рекомендуется учитывать не только номинальный ток оборудования, но и возможные пусковые токи и кратковременные перегрузки. Обычно к номинальному току добавляют запас около 10–20%, чтобы избежать ложных отключений. Однако слишком большой запас может снизить защитные функции. Оптимальный выбор основывается на характеристиках конкретного оборудования и условиях эксплуатации.

Какова максимальная мощность нагрузки, которую может выдержать трёхфазный автомат на 16 ампер?

Трёхфазный автомат на 16 А рассчитан на пропуск тока до 16 ампер по каждой из трёх фаз. Максимальная мощность нагрузки зависит от напряжения сети. Для стандартного напряжения 380 В в трёхфазной системе мощность рассчитывается по формуле: P = √3 × U × I × cos φ, где cos φ — коэффициент мощности нагрузки. При cos φ, близком к 1, это примерно 11 кВт. Если нагрузка индуктивная или ёмкостная, мощность будет меньше из-за снижения cos φ.
