Проверка светодиода без использования мультиметра возможна с помощью нескольких доступных методов. Для начала нужно определить полярность светодиода: длинная ножка – анод, короткая – катод. При подаче правильного напряжения светодиод должен светиться, что является первым признаком его работоспособности.
Один из самых простых способов – подключить светодиод к батарейке на 3 В (две последовательно соединённые AA или AAA элементы). При этом обязательно использовать ограничительный резистор на 220–470 Ом, чтобы избежать перегорания. Если светодиод светится – он исправен, если нет – стоит проверить контакты и полярность или рассмотреть другие методы.
Если под рукой нет резистора, можно применить готовое устройство с ограничением тока, например, фонарик или блок питания с функцией регулировки. Кроме того, проверку проводят с помощью USB-порта компьютера, который обеспечивает стабильное 5 В с ограничением тока около 500 мА. Подключив светодиод через резистор 330 Ом, можно быстро убедиться в его работоспособности.
Важный нюанс – при использовании источников с более высоким напряжением (свыше 5 В) требуется корректный подбор резистора. Для светодиода с прямым напряжением около 2 В и током 20 мА резистор рассчитывается по формуле R = (Uисточника – Uсветодиода) / I. Это позволит избежать повреждения компонента и получить точные результаты проверки.
Проверка светодиода с помощью батарейки и резистора

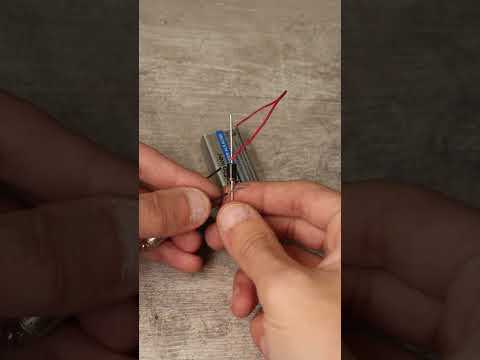

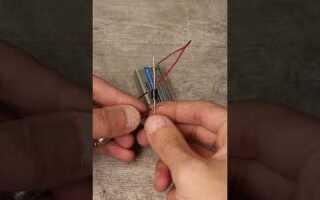

Для проверки светодиода потребуется батарейка напряжением 3 В (например, две соединённые последовательно AA), резистор 330–470 Ом и пару проводов. Резистор ограничит ток, защищая светодиод от перегорания.
Соедините последовательно: батарейку, резистор и светодиод. Обратите внимание на полярность светодиода – длинная ножка должна быть подключена к положительному полюсу батарейки. Если светодиод загорится, он исправен.
Использование резистора 330 Ом при напряжении 3 В обеспечивает ток около 9 мА, что безопасно для стандартных индикаторов. Более низкое сопротивление увеличит ток и может повредить светодиод.
Для источника питания с напряжением выше 3 В следует увеличить номинал резистора пропорционально, исходя из формулы R = (U — U_св) / I, где U – напряжение источника, U_св – падение напряжения на светодиоде (обычно 2–3 В), I – желаемый ток (5–20 мА).
Использование фонарика для оценки свечения светодиода
Чтобы проверить светодиод без мультиметра, можно использовать обычный светодиодный или светильный фонарик с ярким направленным светом. Для этого направьте луч фонарика прямо на светодиод под небольшим углом, чтобы избежать прямого отражения в глаза. Если светодиод исправен, при освещении фонариком внутри корпуса появится слабое внутреннее свечение или отражённый свет, что указывает на целостность полупроводникового кристалла.
Метод работает, поскольку фотонный поток от фонарика стимулирует фотоэффект внутри полупроводника, и при этом заметна прозрачность корпуса и структура светодиода. Если светодиод полностью повреждён (обрыв или короткое замыкание), свечения не будет даже при ярком освещении.
Для повышения точности используйте фонарик с белым холодным светом мощностью не менее 1 Вт. Освещение должно быть направлено на плоскость катода или анода (обозначенные у корпуса), при этом лучше затемнить помещение, чтобы не отвлекали посторонние источники света. Продолжительность воздействия не более 5 секунд – этого достаточно для визуальной оценки.
Если наблюдается слабое свечение, это признак работоспособности диода, однако окончательное подтверждение требует подачи питания. Отсутствие свечения при тесте с фонариком является основанием для дальнейшего глубокого тестирования с мультиметром или другим источником питания.
Тестирование светодиода через USB-порт компьютера
USB-порт компьютера обеспечивает стабильное питание 5 В с максимальным током до 500 мА (USB 2.0) или до 900 мА (USB 3.0), что позволяет использовать его для простого тестирования светодиодов.
- Подготовьте светодиод и резистор сопротивлением от 220 до 470 Ом. Резистор необходим для ограничения тока и защиты светодиода.
- Другой конец резистора подключите к земляному проводу USB (обычно черный провод).
- Включите USB-порт, подавая питание. Если светодиод исправен, он загорится.
Важно соблюдать полярность: при неправильном подключении светодиод не светится, но может остаться целым.
- Если светодиод не загорается, проверьте контакт и целостность соединений.
- Для проверки разных цветов используйте соответствующий резистор – светодиоды разных цветов требуют различного тока.
- Не подключайте светодиод напрямую к USB без резистора – это приведет к выходу из строя как диода, так и USB-порта.

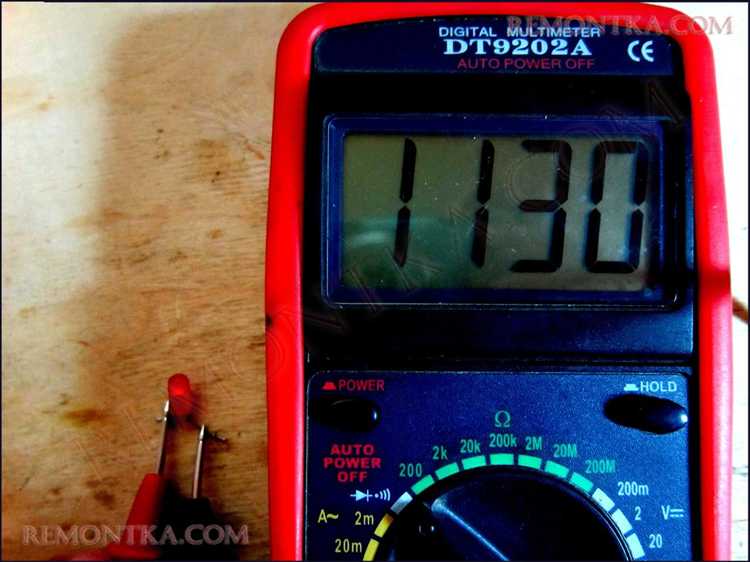

Проверка светодиода с помощью батареи и лампочки
Для проверки работоспособности светодиода без мультиметра понадобится источник питания 3 В (например, две последовательно соединённые батарейки типа AA или AAA) и обычная лампочка на 3 В с цоколем, соответствующим батарейкам.
Подключите последовательно батареи, лампочку и проверяемый светодиод. При правильном соединении и исправном диоде лампочка должна загореться, а светодиод – светиться слабо или ярко в зависимости от его параметров. Если светодиод не светится, но лампочка горит, скорее всего, светодиод неисправен.
Важно соблюдать полярность: длинная ножка светодиода – анод (+), короткая – катод (−). Подключение в обратном порядке приведёт к отсутствию свечения.
Если лампочка не загорается, проверьте контакты и исправность батарей. Также можно заменить лампочку на другую с аналогичным напряжением для проверки схемы.
Этот метод позволяет быстро выявить разрыв внутри светодиода или его полный выход из строя без специализированных приборов.
Применение обычной зарядки от телефона для проверки светодиода
Зарядное устройство для телефона выдаёт стабильное напряжение 5 В и ограниченный ток, что позволяет безопасно проверить светодиод без мультиметра. Для проверки потребуются:
- Зарядка с USB-выходом (5 В, ток до 1-2 А).
- USB-кабель с оголёнными концами или переходник с USB на провода.
- Светодиод.
- Ограничительный резистор (220–470 Ом) для защиты светодиода.
Последовательность действий:
- Подключите резистор последовательно с анодом светодиода (длинная ножка – анод, короткая – катод).
- Подсоедините анод светодиода к положительному проводу USB (обычно красный), катод – к отрицательному (обычно чёрный).
- Включите зарядку в розетку.
- Если светодиод светится, он исправен.
Важно:
- Без резистора светодиод может перегореть из-за избыточного тока.
- Если светодиод не светится, попробуйте поменять полярность, так как светодиод – полупроводниковый прибор и пропускает ток в одном направлении.
- Используйте резистор с мощностью не менее 0,25 Вт.
Таким способом можно быстро проверить работоспособность светодиода, используя доступный и безопасный источник питания.

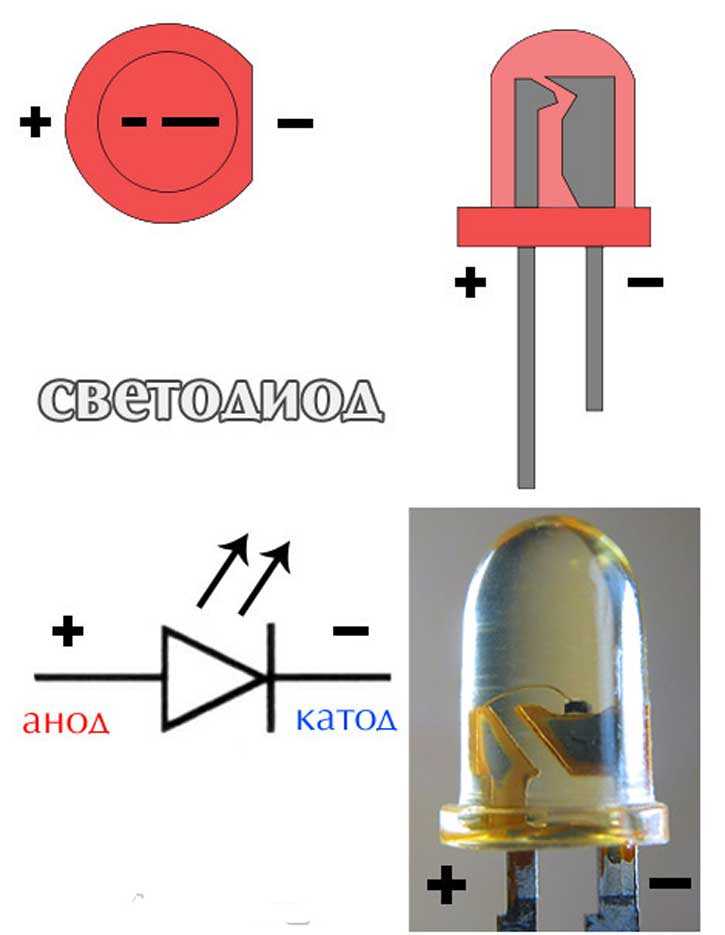

Визуальный осмотр и тест на целостность светодиода
Этот метод не гарантирует полную диагностику, но позволяет быстро выявить физические повреждения и очевидные дефекты без специального оборудования.
Вопрос-ответ:
Как можно проверить работоспособность светодиода без использования специального прибора?
Самый простой способ — подключить светодиод к батарейке или аккумулятору подходящего напряжения через резистор. Если светодиод загорается, значит он исправен. Обязательно соблюдайте полярность: длинная ножка — плюс, короткая — минус. Резистор нужен для ограничения тока и предотвращения повреждения элемента.
Можно ли определить исправность светодиода с помощью обычной батарейки и резистора?
Да, это один из наиболее доступных методов. Подключите светодиод к батарейке через резистор примерно на 220 Ом. Если светодиод светится, он исправен. Если нет, попробуйте поменять полярность. Если при правильном подключении свечения нет, возможно, светодиод поврежден.
Что делать, если светодиод не загорается при проверке с батарейкой и резистором?
Если светодиод не светится, сначала убедитесь, что подключение выполнено правильно — соблюдена полярность и установлен резистор. Если все подключено верно, но светодиод не светится, скорее всего, он неисправен. Можно также проверить его на другом источнике питания, чтобы исключить проблемы с элементами цепи.
Можно ли проверить светодиод при помощи фонарика или другой лампы?
Да, существует способ проверки светодиода как фотодиода. Направьте на него яркий свет от фонарика и посмотрите, будет ли светодиод вести себя как небольшой генератор — например, при подключении к чувствительному устройству или мультиметру в режиме измерения напряжения. Однако такой метод не всегда удобен и требует дополнительного оборудования.
Как определить, что светодиод вышел из строя, если он не светится при включении?
Если светодиод не светится при подключении к источнику питания с соблюдением полярности и использованием резистора, то скорее всего он неисправен. Внутренние повреждения могут не быть видны внешне, но отсутствие свечения — явный признак неисправности. Для окончательного подтверждения можно попробовать проверить другой светодиод в той же схеме.
Можно ли проверить светодиод без специальных приборов и как это сделать?
Да, проверить светодиод без приборов реально. Для этого можно использовать обычную батарейку, например, на 3 В. Нужно подключить к ней светодиод через резистор (около 220 Ом), соблюдая полярность — длинная ножка обычно плюс. Если светодиод исправен, он должен светиться. Если нет, стоит проверить соединения или попробовать другую батарейку. Такой способ позволяет быстро определить работоспособность диода без сложных устройств.
Какие домашние методы подходят для проверки светодиода, если под рукой нет мультиметра?
Существует несколько вариантов. Один из самых простых — взять маленькую батарейку, например, от пульта (1,5 В), и подключить светодиод напрямую с учётом полярности. Светодиод может не загореться от одного элемента, тогда лучше использовать две батарейки последовательно для подачи около 3 В. Иногда полезно добавить резистор, чтобы не повредить светодиод. Также можно использовать фонарик с функцией проверки или даже зарядное устройство с пониженным напряжением, но главное — подавать ток небольшой силы. Если светодиод светится, значит он работает.
