Для создания вертолета своими руками требуется не только знание принципов аэродинамики, но и точное выполнение этапов сборки, начиная от разработки проекта и заканчивая настройкой всех систем. В этом руководстве мы рассмотрим ключевые моменты, которые помогут вам построить рабочую модель вертолета с минимальными затратами и максимальной эффективностью.
Этап 1: Проектирование
Первый шаг в создании вертолета – это разработка проектной документации. Важно учитывать тип вертолета (модели для радиоуправления или реальные летающие устройства) и его назначение. Для простых моделей достаточно будет планов с указанием размеров деталей, однако для более сложных конструкций потребуются расчеты прочности и аэродинамических характеристик.
Этап 2: Сборка конструкции
Когда проект готов, переходите к сборке. Основные компоненты вертолета: корпус, винты, двигатель и система управления. Для начинающих подойдет конструкция с пластиковым корпусом и электрическим двигателем, так как такие материалы легче обрабатывать и монтировать. Важно соблюдать точность при монтаже лопастей – от этого зависит стабильность полета.
Этап 3: Установка системы управления
Система управления – это сердце вертолета. Она состоит из пульта управления, сервоприводов, а также стабилизатора. Настройка системы управления требует внимательности, так как неправильная калибровка может привести к потере управления моделью. На этом этапе рекомендуется использовать готовые комплекты для радиоуправляемых моделей, которые значительно упростят задачу.
Этап 4: Тестирование и регулировка
После сборки важно провести серию тестовых полетов для проверки всех систем. Включите двигатель и внимательно следите за поведением вертолета в воздухе. Если обнаружите нестабильность, проверьте балансировку лопастей и настройки управления. Возможно, потребуется откалибровать гироскопы или другие элементы стабилизации.
Соблюдая эти этапы, вы сможете создать функциональный вертолет, который будет не только радовать глаз, но и безопасно летать. Важно помнить, что каждый этап требует внимательности и терпения, и результат того стоит.
Выбор материала для сборки вертолета
Каркас. Для каркаса лучше всего подходят алюминиевые сплавы или углепластик. Алюминий отличается хорошей прочностью при сравнительно низкой массе, что важно для уменьшения общего веса. Углепластик обеспечит еще большую прочность при меньшем весе, однако он сложнее в обработке и дороже. Для домашнего проекта можно использовать алюминиевые трубы или уголки, которые легко доступны и не требуют сложных инструментов для обработки.
Лопасти. Для лопастей вертолета используются материалы, которые могут выдерживать высокие центробежные силы и при этом оставаться достаточно легкими. Оптимальными являются композитные материалы, такие как углеродное волокно или стекловолокно. Эти материалы обладают высокой прочностью на растяжение и отличной устойчивостью к усталости, что важно для долговечности лопастей. Они также легкие, что уменьшает нагрузку на двигатель.
Двигатель и трансмиссия. Двигатель должен быть выполнен из высококачественных металлических сплавов, таких как сталь или титан, для обеспечения долговечности при высоких температурах и нагрузках. Для трансмиссии используются такие же материалы, а также подшипники с низким коэффициентом трения. Важно, чтобы элементы трансмиссии были хорошо отбалансированы и имели точные допуски для обеспечения эффективной работы механизма.
Пластик. Пластик используется для различных вспомогательных элементов, таких как корпуса приборов или панели управления. Здесь подойдут материалы, такие как ABS или полиамид, которые обладают хорошей ударной вязкостью и устойчивостью к воздействиям окружающей среды. Пластик также легко обрабатывается и доступен в разных вариантах для создания деталей различных форм и размеров.
Металлы. Важно правильно выбрать металл для частей, подвергающихся сильным нагрузкам, таких как оси и соединительные элементы. Обычно используют прочные стали, такие как углеродистая или нержавеющая сталь, которые обеспечивают требуемую жесткость и устойчивость к коррозии. Для менее нагруженных частей можно использовать легированные стали или алюминиевые сплавы, которые легче, но имеют меньшую прочность.
При выборе материалов необходимо учитывать не только их характеристики, но и стоимость, доступность и требования к обработке. Совмещение различных материалов позволит создать легкую и прочную конструкцию вертолета, которая будет эффективно работать в условиях эксплуатации.
Инструменты, необходимые для работы
Для сборки вертолета потребуется несколько специализированных инструментов, которые обеспечат точность и безопасность при выполнении всех операций. Подготовьте следующие устройства:
Электрическая дрель с набором сверл. Этот инструмент понадобится для сверления отверстий в металлических и пластиковых деталях. Выберите дрель с регулируемой скоростью, чтобы работать с различными материалами.
Отвертки с набором насадок. Рекомендуется иметь несколько разных типов отверток, включая крестовые и прямые. Они пригодятся для сборки и крепления мелких элементов вертолета, таких как хвостовые элементы или механизмы управления.
Гаечные ключи и трещотки. Для сборки моторных частей, установки и фиксации крупных деталей используйте гаечные ключи. Комплект с трещоткой значительно ускорит процесс работы, особенно при монтаже двигателей или других крупных элементов.
Паяльник. Для подключения проводов и мелких деталей потребуется паяльник с регулируемой температурой. Подбирайте паяльник с тонким жалом, чтобы работать с электронными компонентами и проводами.
Набор мелких плоскогубцев и кусачек. Они необходимы для работы с мелкими частями и проводами, а также для обрезки деталей, например, проводов или пластиковых элементов.
Циркуль и линейка. Для точных измерений и разметки деталей. Циркуль поможет создать правильные окружности для некоторых элементов, а линейка – точно размечать размеры и расстояния.
Шлифовальная машинка. Используется для обработки металла и пластика, чтобы удалить заусенцы и улучшить внешний вид деталей. Это особенно важно при работе с элементами аэродинамической формы.
Механические и электронные тестеры. Для проверки работоспособности компонентов после их установки. Мультиметр необходим для проверки электрических цепей и моторных систем.
Струбцины и зажимы. Необходимы для временной фиксации частей при сборке. Используйте их для точного расположения элементов и предотвращения их смещения во время работы.
Пресс. Пресс нужен для установки подшипников и других мелких компонентов, требующих давления для их правильной посадки в корпусе.
Защитные очки и перчатки. Не забывайте о безопасности. Очки защитят глаза от пыли и мелких частиц, а перчатки – от травм при работе с острыми или горячими деталями.
Изготовление корпуса вертолета
Корпус вертолета выполняет не только эстетическую, но и функциональную роль. Он должен быть легким, прочным и аэродинамичным. Для его создания необходимо учитывать несколько важных аспектов: материалы, конструктивные особенности и сборку. Рассмотрим этапы этого процесса.
Для корпуса вертолета используется легкий, но прочный материал. Один из самых популярных вариантов – стеклопластик, который сочетает в себе низкий вес и высокую прочность. Также можно использовать алюминиевые сплавы или композитные материалы, которые обеспечат дополнительную жесткость.
Основные этапы изготовления корпуса:
- Подготовка чертежей и планов. На этом этапе создаются точные чертежи, которые включают размеры всех частей корпуса. Они помогут вам правильно вырезать и собрать детали. Используйте специализированные CAD-программы для более точной проработки.
- Изготовление каркаса. Каркас корпуса обычно создается из алюминиевых трубок или другого легкого материала. Эти детали будут служить основой, к которой крепятся остальные элементы. Каркас должен быть достаточно жестким, чтобы выдержать нагрузки при эксплуатации, но не слишком тяжелым.
- Формирование обшивки. Для обшивки можно использовать несколько слоев стеклопластика, который предварительно пропитывается эпоксидной смолой. Каждый слой должен быть аккуратно наложен и зафиксирован, чтобы избежать образования пузырей и неровностей. После этого каркас оборачивается тканью или пластиком, который будет служить внешней оболочкой.
- Усиление конструкции. В местах, где предполагается наибольшее напряжение, например, в районе креплений лопастей или двигателей, следует использовать дополнительные слои материала или металлические вставки. Это позволит обеспечить долговечность корпуса.
- Сборка и монтаж. После того как все части корпуса готовы, их нужно собрать, проверив точность стыков. Важно обеспечить идеальную подгонку деталей для предотвращения люфтов и вибраций. После сборки проверяется жесткость конструкции.
- Финишная отделка. Внешняя поверхность корпуса должна быть тщательно обработана. Убедитесь, что все швы ровные, а поверхность гладкая. Покрасьте корпус в нужный цвет, используйте защитные покрытия для предотвращения коррозии и повреждений.
Для повышения аэродинамических характеристик корпуса, его форму следует оптимизировать. Например, плавные изгибы и отсутствие резких углов обеспечат меньшее сопротивление воздуху, что улучшит общую эффективность вертолета.

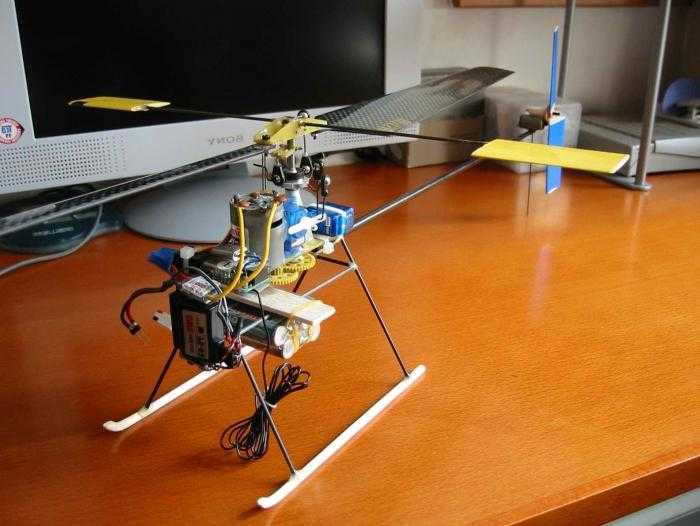

Создание и установка главного ротора
Главный ротор – основная часть вертолета, обеспечивающая подъемную силу и управляемость. Процесс его создания требует высокой точности и учета аэродинамических характеристик.
Основные этапы:
- Проектирование лопастей
Лопасти должны быть легкими, но прочными. Для их изготовления используют углепластик или композитные материалы. Основные параметры: длина – от 3 до 5 метров, ширина – до 30 см. Углы наклона лопастей должны быть регулируемыми, чтобы обеспечить необходимое изменение подъема в процессе полета.
- Изготовление лопастей
Лопасти изготавливаются по шаблону с точной геометрией. Специалисты используют технологии вакуумного формования и автоклавной сушки для усиления структуры материала. Окончательная масса лопастей должна быть сбалансирована для минимизации вибраций.
- Установка лопастей на ось ротора
Лопасти устанавливаются на главную ось ротора с помощью специального соединения, обеспечивающего свободу вращения и возможность регулирования угла атаки. Для этого используется система шарниров, которая позволяет корректировать угол наклона во время полета.
- Монтаж главного ротора на каркас
Главный ротор крепится к каркасной части вертолета с помощью ротора-вала и системы редукторов. Это устройство передает вращение от двигателя к лопастям. Обратите внимание, что установка должна быть выполнена с точностью до миллиметра, чтобы избежать несимметричных нагрузок.
- Проверка балансировки
После установки важно провести статическую и динамическую балансировку ротора. Для этого используют специальные устройства, которые измеряют отклонения от оси вращения. Малейшее смещение может привести к вибрациям, что снизит эффективность полета и может повредить конструкцию.
- Тестирование работы ротора
После установки следует провести пробный запуск двигателя и вращение ротора на низких оборотах. Важно наблюдать за поведением лопастей, их вибрацией и отклонениями. Если все показатели в норме, можно переходить к более высокоскоростным тестам.
Точная настройка и корректная установка главного ротора – ключевая часть процесса создания вертолета. На этом этапе важно уделить внимание каждому элементу, чтобы обеспечить безопасность и эффективность работы воздушного судна.
Как собрать хвостовую часть вертолета
Для сборки хвостовой части вертолета необходимо подготовить несколько ключевых элементов: хвостовую балку, хвостовой ротор, системы управления и стабилизаторы. Каждый из этих компонентов имеет свою функцию и важность в обеспечении стабильности и маневренности вертолета.
Первым шагом является крепление хвостовой балки. Это центральный элемент хвостовой части, который связывает основные механизмы управления и хвостовой ротор. Убедитесь, что хвостовая балка правильно установлена и надежно закреплена с помощью крепежных болтов, согласно чертежу конструкции. Использование высококачественных материалов для этих креплений обязательно, чтобы избежать излишней вибрации и повреждений во время эксплуатации.
Затем устанавливается хвостовой ротор. Он должен быть правильно выровнен относительно хвостовой балки, чтобы обеспечить точность работы системы управления. При монтаже ротора проверьте подшипники и ось хвостового ротора на отсутствие люфта и легкость вращения. После установки ротора, закрепите его на валу с помощью фиксирующих элементов, которые должны быть максимально надежными.
Следующий этап – установка стабилизаторов. Эти элементы помогают удерживать хвостовую часть вертолета в стабильном положении во время полета. Крепите стабилизаторы строго по оси хвостовой балки, а угол наклона регулируйте с учетом рекомендаций по аэродинамике и характеристикам конкретной модели вертолета. Также важно проверить, чтобы стабилизаторы были равномерно расположены, так как их неправильное положение может вызвать снижение эффективности управления.
После сборки хвостовой части необходимо подключить систему управления. Важно правильно установить механизмы, управляющие углом атаки хвостового ротора, чтобы обеспечить плавную и точную реакцию на команды пилота. Проверьте систему на отсутствие трения в подвижных частях и точность отклика при манипуляциях с управлением.
Заключительный этап – настройка всей хвостовой части. Проверьте все соединения и механизмы на наличие люфтов или износа. После сборки необходимо провести тестовый запуск вертолета на земле, чтобы убедиться в правильности работы хвостового ротора и системы стабилизации. Если все работает корректно, можно приступать к первому полету с полной нагрузкой.
Установка и подключение двигателя
При установке двигателя важно обеспечить его правильное крепление и подсоединение всех необходимых компонентов. Начните с выбора подходящего двигателя, соответствующего весу и типу вертолета. Для большинства моделей подходят небольшие поршневые или электрические двигатели мощностью от 0,5 до 5 л.с.
Первым шагом установите двигатель на корпус вертолета. Для этого используйте металлическую раму или крепежные элементы, обеспечивающие надежную фиксацию. Убедитесь, что двигатель установлен строго по центру, чтобы избежать дисбаланса при запуске. Закрепите двигатель с помощью болтов, при этом не затягивайте их слишком сильно, чтобы не повредить корпус.
Подключение топливной системы (для поршневых двигателей) или батареи (для электрических) необходимо выполнить в строгом соответствии с инструкцией. Топливный шланг должен быть надежно закреплен, без перегибов, чтобы избежать утечек. Электрическая проводка должна быть проложена так, чтобы избежать контактов с горячими или движущимися частями вертолета.
Для подключения двигателя к системе управления используйте качественные провода и соединения. При подключении поршневого двигателя убедитесь в правильности подсоединения свечей зажигания и системы выхлопа. Для электрического двигателя важно правильно установить регулятор скорости и соединить его с приемником, чтобы обеспечить точное управление мощностью.
После подключения всех систем и кабелей выполните проверку на наличие коротких замыканий, утечек топлива и надежность креплений. На этом этапе важно также проверить натяжение ремня или цепи, если они используются для передачи мощности от двигателя к роторам.
После завершения установки двигателю необходимо выполнить пробный запуск. Для этого убедитесь в правильности всех подключений, отсутствии посторонних шумов и вибраций при работе двигателя. Прогоните его на холостых оборотах, постепенно увеличивая нагрузку, чтобы выявить возможные неполадки.
Монтаж системы управления и стабилизации
При монтаже системы управления и стабилизации важно учитывать точность установки всех элементов, так как от этого зависит не только стабильность полета, но и безопасность эксплуатации вертолета. Система управления включает в себя как механические, так и электронные компоненты, которые должны быть правильно соединены и настроены.
Начнем с установки сервоприводов. Сервомеханизмы отвечают за управление основными рулями вертолета: педалями, рычагами и тягами. Установите их в соответствующие крепления в каркасе или корпусе вертолета, убедившись, что они свободно перемещаются без заеданий. Место монтажа сервоприводов должно исключать возможность их случайного повреждения или перегрева в процессе работы.
Для подключения сервоприводов используйте качественные проводные соединения, чтобы избежать потерю сигнала или перебои в работе. Важно, чтобы провода не подвергались внешнему воздействию, в том числе перегибам, острым углам или механическим повреждениям. Используйте кабельные каналы для прокладки проводки, чтобы избежать коротких замыканий или потерю сигнала.
После установки сервоприводов переходите к монтажу системы стабилизации. Современные вертолеты требуют использования гироскопических стабилизаторов или IMU (инерциальных измерительных устройств), которые отслеживают ориентацию вертолета в пространстве. Установите гироскоп в центральной части фюзеляжа для минимизации погрешностей и наилучшей балансировки. Проверьте, чтобы устройство было надежно закреплено, а все соединения не имели люфта.
Соедините гироскоп с основным контроллером полета. Для этого потребуется использовать высокоскоростные цифровые соединения для точности данных. Убедитесь, что контроллер поддерживает соответствующие типы входов и выходов, чтобы избежать неправильной работы системы.
Настройка системы стабилизации включает калибровку датчиков и проверку работы сервоприводов при изменении ориентации вертолета. Подключите систему к ноутбуку или пульту управления для проведения калибровки и тестов. Настройка должна проходить в несколько этапов, начиная с простых маневров и заканчивая более сложными тестами в условиях, приближенных к реальной эксплуатации.
В завершение проведите проверку всей системы управления, запустив вертолет на стенде или в безопасных условиях. Проверяйте реакцию всех рукояток и рычагов, а также стабильность работы системы стабилизации при изменении угла наклона и скорости. Важно, чтобы все элементы работали синхронно и не возникали задержки в ответах на команды управления.
Проверка и настройка готового вертолета
Перед первым полетом важно тщательно проверить вертолет. Начните с осмотра конструкции: убедитесь, что все элементы, включая корпус, лопасти, двигатели и управляющие механизмы, надежно закреплены и не имеют повреждений. Особое внимание уделите креплению лопастей – их фиксация должна быть плотной, чтобы избежать вибраций во время полета.
Проверьте состояние электросистемы. Убедитесь, что аккумулятор полностью заряжен и подключен правильно. Проверьте контакты на наличие окислов или загрязнений, которые могут повлиять на работу системы. Если вертолет использует бортовой компьютер для управления полетом, настройте его согласно инструкции производителя, учитывая модель и тип сенсоров.
Следующий шаг – калибровка датчиков. Для точного полета необходимо откалибровать гироскопы и акселерометры. Это можно сделать через меню в программном обеспечении, если вертолет оснащен таким интерфейсом. Если калибровка вручную, обязательно проверьте, что вертолет стоит на ровной поверхности и не имеет наклонов.
Проверьте работу хвостового винта. Он должен плавно вращаться, без заеданий, а также быть правильно отрегулирован в зависимости от мощности основного двигателя. Неправильная настройка хвостового винта может привести к проблемам с управлением, особенно на высоких оборотах.
После проверки механизмов настройте балансировку вертолета. Если он оснащен несколькими роторами, важно убедиться, что все они синхронизированы по скорости и углу наклона. Небалансировка может привести к нестабильному полету и излишним нагрузкам на двигатель.
Последний этап – проверка управления. Проверьте реакцию вертолета на команды с пульта управления. Для этого на земле плавно двигайте стиками и убедитесь, что каждый из них вызывает правильную реакцию вертолета. Проверьте работу руля высоты, руля направления и основных лопастей. После завершения всех настроек проведите тестовый полет в безопасной зоне, чтобы убедиться в стабильности полета и исправности всех систем.
Вопрос-ответ:
Что нужно для того, чтобы собрать вертолет своими руками?
Для того чтобы собрать вертолет, потребуется целый набор материалов и инструментов. Основные компоненты включают каркас, лопасти, двигатель, элементы управления, а также провода и батареи. Также необходимо наличие знаний в области механики и электроники, так как нужно правильно соединить все детали и обеспечить работу системы управления.
Какой двигатель лучше выбрать для самодельного вертолета?
Выбор двигателя зависит от того, какого размера и мощности вы хотите построить вертолет. Обычно для малых моделей используют электродвигатели постоянного тока, а для более крупных вертолетов применяются бензиновые двигатели или двигатели на основе турбин. Электродвигатели проще в управлении и обслуживании, а бензиновые и турбинные двигатели обеспечивают большую мощность, но требуют более сложного обслуживания.
Можно ли сделать вертолет с управлением на дистанционном пульте?
Да, вертолет с управлением на дистанционном пульте — это одна из популярных конструкций. Для этого потребуется установить приемник и передатчик радиосигнала, а также обеспечить возможность подключения сервоприводов для управления лопастями и другими механизмами. Радиоуправляемые вертолеты бывают разных типов: от простых моделей для начинающих до сложных, с возможностью выполнения различных маневров.
Какие сложности могут возникнуть при сборке вертолета своими руками?
Самая большая сложность заключается в правильной настройке механизма управления, особенно если вы не имеете опыта в сборке моделей. Нужно тщательно подходить к выбору материалов, чтобы они были достаточно прочными, но в то же время не слишком тяжелыми. Также проблемы могут возникнуть при подключении электроники, что потребует точных расчетов и знаний в области электротехники. Не стоит забывать о точности сборки, так как даже небольшие ошибки могут привести к неработоспособности вертолета.
Насколько безопасно управлять самодельным вертолетом?
Безопасность при управлении самодельным вертолетом зависит от качества сборки и правильности настройки. Если вертолет собран с соблюдением всех технических требований, а компоненты правильно установлены, риск будет минимален. Однако для новичков рекомендуется начинать с небольших и менее мощных моделей, чтобы привыкнуть к управлению. Также важно соблюдать технику безопасности при запуске и эксплуатации, чтобы избежать травм или повреждений.
Какие материалы понадобятся для постройки вертолета своими руками?
Для создания вертолета своими руками потребуется несколько основных материалов: легкий металл (например, алюминий), пластиковые детали для корпуса, мотор (можно использовать двигатель от модели самолета или специализированный для вертолетов), лопасти из прочных пластиковых или деревянных материалов, а также элементы управления и провода для подключения. Возможно, потребуется специальный инструмент для работы с металлом и пластиком.
