Как сделать воздуходувку своими руками

Самодельная воздуходувка – это компактное устройство для уборки опавших листьев, сдувания пыли в мастерской или продувки труднодоступных участков. Для сборки потребуется двигатель постоянного тока от старого пылесоса или ручного фена, пластиковая труба диаметром 50–75 мм, корпус из фанеры или ПВХ и блок питания на 12–24 В с током не менее 3 А. Основная задача – создать направленный поток воздуха с достаточной скоростью.

Ключевая часть конструкции – вентилятор, который можно изготовить из алюминиевого листа толщиной 1–2 мм. Лопасти нарезаются и изгибаются под углом 30° к центру. Их количество должно быть не менее шести для обеспечения стабильного потока. Оптимальная длина лопасти – 50 мм. Центр крыльчатки крепится к валу двигателя через переходную втулку или хомут.

Корпус изготавливается с учётом размеров двигателя и вентилятора. Важно предусмотреть забор воздуха через решётку с обратной стороны и направляющее сопло на выходе. Для повышения эффективности можно использовать сужающийся раструб, увеличивающий скорость воздушного потока. Герметизация всех соединений достигается с помощью термоклея или герметика.

Электропитание подключается через выключатель и предохранитель. Если планируется использовать устройство в условиях переменного напряжения, потребуется преобразователь 220В–24В. При правильной сборке самодельная воздуходувка способна развивать скорость потока до 60–70 км/ч, чего достаточно для большинства бытовых задач.

Выбор подходящего типа воздуходувки для домашнего использования

При выборе типа воздуходувки важно учитывать предполагаемые задачи. Для удаления опавших листьев и мелкого мусора подойдёт осевой тип с прямым потоком воздуха. Он прост в конструкции, лёгок в сборке и не требует сложных деталей. Двигателем может служить мотор от старого пылесоса мощностью 1000–1500 Вт.

Если требуется создавать давление для продувки труднодоступных мест или накачки, предпочтительнее использовать центробежную конструкцию. Такая модель требует улиткообразного корпуса и крыльчатки, способной развивать давление 0,5–1,2 атм. Электродвигатель – от стиральной машины или компрессора, мощностью от 180 Вт и выше. Диаметр крыльчатки – 12–18 см, число лопастей – не менее 10.

Для проектов, связанных с пайкой или подачей воздуха в замкнутые пространства, подойдет миниатюрная турбинная воздуходувка. Она может быть собрана на базе кулера от сервера или небольшого компрессора от холодильника. Важно обеспечить герметичность канала подачи и защиту от перегрева.

Нельзя игнорировать уровень шума. Центробежные модели тише осевых, особенно при установке шумопоглощающего кожуха. При выборе двигателя обязательно учитывайте его рабочее напряжение и потребляемую мощность, чтобы избежать перегрузки бытовой электросети.

Необходимые материалы и инструменты для сборки воздуходувки

Для изготовления самодельной воздуходувки потребуется электродвигатель мощностью от 200 до 500 Вт с оборотами не менее 2500 об/мин. Идеально подойдёт мотор от старого пылесоса или шуруповёрта.

Корпус можно собрать из прочной пластиковой канистры объёмом 5–10 литров или обрезка канализационной трубы диаметром 110 мм. Для крепления деталей понадобятся саморезы, герметик и пластиковые стяжки.

Крыльчатку можно взять от вышедшего из строя фена, промышленного вентилятора или изготовить самостоятельно из алюминиевой банки, вырезав лопасти по радиусу и загнув их под углом 30–40 градусов.

Для электропитания используйте сетевой кабель с вилкой, рассчитанный на ток не менее 5 А. Если двигатель постоянного тока – понадобится блок питания на соответствующее напряжение (обычно 12–24 В).

Инструменты: отвёртка (крестовая и плоская), паяльник с припоем (если потребуется пайка контактов), ножовка по металлу или лобзик, шило, дрель с насадками (перо и сверло диаметром 6–10 мм), мультиметр для проверки соединений.

Создание корпуса воздуходувки из доступных материалов

Оптимальный материал для самодельного корпуса – фанера толщиной 10–12 мм. Она прочная, легко обрабатывается и не резонирует при работе мотора. Также подойдёт листовой пластик ПВХ толщиной 5–6 мм, если требуется облегчённая конструкция.

Для начала вырежьте две боковые панели по форме будущего корпуса. Размеры зависят от диаметра крыльчатки и мощности мотора, но в среднем корпус должен иметь длину 25–30 см и ширину около 15 см. Убедитесь, что между стенками останется зазор минимум 2–3 см вокруг крыльчатки.

Соберите корпус на саморезах с предварительным сверлением отверстий, чтобы избежать растрескивания. Используйте деревянные бруски сечением 20×20 мм в качестве внутренних соединительных элементов. Для герметизации швов применяйте силиконовый герметик – он устойчив к вибрациям и температурным перепадам.

В передней части корпуса предусмотрите круглый вырез под забор воздуха. Диаметр отверстия должен быть не менее 80% диаметра крыльчатки. С тыльной стороны вырежьте прямоугольное отверстие под выходной патрубок, желательно под углом 20–30° вверх – это снижает обратное давление.

Крепление мотора выполняется на задней внутренней панели с помощью металлической пластины или кронштейна. Усильте зону крепления дополнительной накладкой из фанеры или алюминия толщиной 2 мм. Обеспечьте вентиляционные отверстия в корпусе, если мотор без встроенного охлаждения.

Если шумоизоляция критична, обклейте внутренние стенки корпуса пенополистиролом толщиной 5 мм. Он снижает вибрации и шум, не перегружая конструкцию по весу.

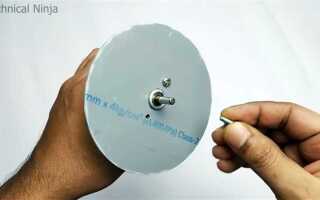

Изготовление вентилятора с лопастями в домашних условиях

Для изготовления вентилятора потребуется электродвигатель постоянного тока на 12 В, например, от старого принтера или детской игрушки. Также понадобятся пластиковая бутылка объёмом 1,5–2 литра, острый канцелярский нож, суперклей или термоклей, ножницы и кусачки.

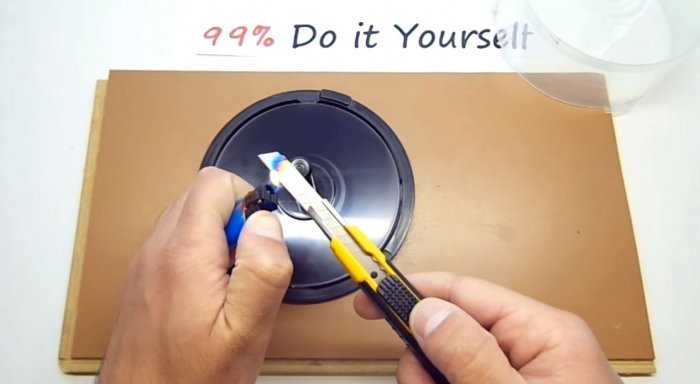

Сначала из бутылки вырезаются лопасти. Для этого отрежьте верхнюю часть вместе с горлышком и сделайте продольные разрезы, формируя 3–4 одинаковые по размеру и форме лопасти шириной 3–4 см. Края желательно скруглить для снижения турбулентности. Загните каждую лопасть под углом 30–45 градусов – это обеспечит необходимую тягу при вращении.

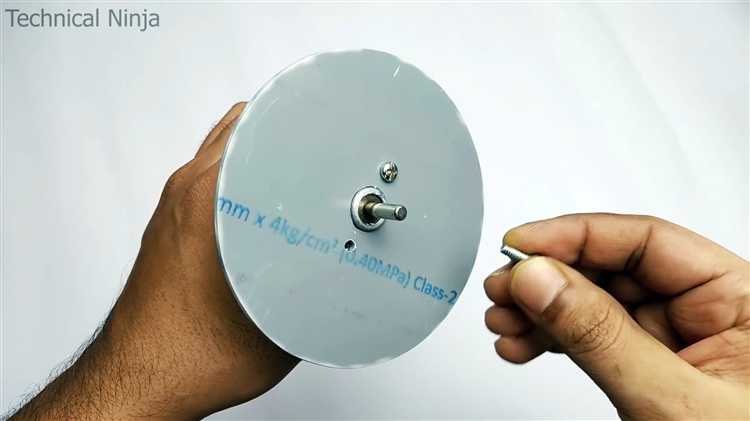

В центре заготовки сделайте отверстие по диаметру вала двигателя. Надёжно закрепите лопасти на валу при помощи клея и дайте конструкции застыть. Для повышения прочности соединения можно использовать небольшой отрезок термоусадочной трубки или эпоксидный клей.

Для установки вентилятора используйте пластиковую или деревянную площадку. Просверлите в ней отверстие под двигатель, закрепите его стяжками или хомутами. Обязательно проверьте, чтобы лопасти свободно вращались и не задевали основание. Подключите питание через адаптер или батарейный блок, соблюдая полярность.

Для повышения эффективности обдува можно изготовить направляющий кожух из картонного цилиндра или пластиковой трубы подходящего диаметра. Закрепите его на платформе таким образом, чтобы поток воздуха концентрировался в одном направлении.

Монтаж электродвигателя и подключение питания

Для воздуходувки оптимально использовать электродвигатель мощностью от 200 до 500 Вт с рабочими оборотами не менее 3000 об/мин. Подойдёт двигатель от старого пылесоса или аналогичный коллекторный мотор.

Закрепите двигатель на основании с помощью металлических хомутов или уголков с отверстиями под винты. Основание должно быть жёстким: фанера толщиной от 12 мм или металлическая пластина. Проследите, чтобы ось ротора располагалась строго горизонтально – это исключит вибрации и повысит срок службы подшипников.

К валу двигателя присоедините крыльчатку – используйте штатную от пылесоса либо изготовьте из алюминия. Фиксация должна быть надёжной: применяйте стопорный винт или фиксирующий штифт. Балансировка обязательна – проверьте отсутствие биения на высоких оборотах до окончательной сборки.

Для подключения используйте медный провод сечением не менее 1.5 мм². При наличии щёток проверьте их износ и при необходимости замените. Подключение производите через выключатель и предохранитель номиналом 5 А. Если используется сетевое питание 220 В, обязательно установите дифференциальный автомат (УЗО) с током утечки до 30 мА.

Для моделей на 12 В подключение выполняется через блок питания с выходным током не менее 20 А. Не допускайте перегрева проводки – контролируйте температуру кабелей при первых запусках. Все соединения изолируйте термоусадкой или качественной изолентой. Размещение блока питания должно исключать контакт с потоком воздуха и вибрацией.

Сборка всех компонентов в единую конструкцию

Для создания прочной и функциональной воздуходувки начните с установки двигателя на платформу из фанеры толщиной не менее 12 мм. Крепления должны быть выполнены болтами М6 с шайбами и гайками, затянутыми с усилием 10–12 Нм, чтобы избежать вибраций.

К двигателю прикрепите вентилятор с помощью муфты жесткой или гибкой конструкции, обеспечивающей минимальный люфт. Диаметр вентилятора должен соответствовать выходному патрубку, чтобы исключить потерю давления. Закрепите вентилятор на валу с помощью шпонки и гайки, проверив надежность фиксации.

Патрубок для выхода воздуха изготовьте из пластиковой трубы диаметром 80–100 мм. Установите его так, чтобы ось совпадала с осью вентилятора, используя хомуты с шагом крепления не менее 10 см для жесткости конструкции. В местах соединений применяйте герметик на силиконовой основе для предотвращения утечек воздуха.

Для электрической части соедините проводку с двигателем через клеммник с защитой от короткого замыкания и подключите выключатель с предохранителем номиналом 10 А. Все соединения закрепите внутри корпуса, используя кабельные стяжки и гофротрубы для защиты от механических повреждений.

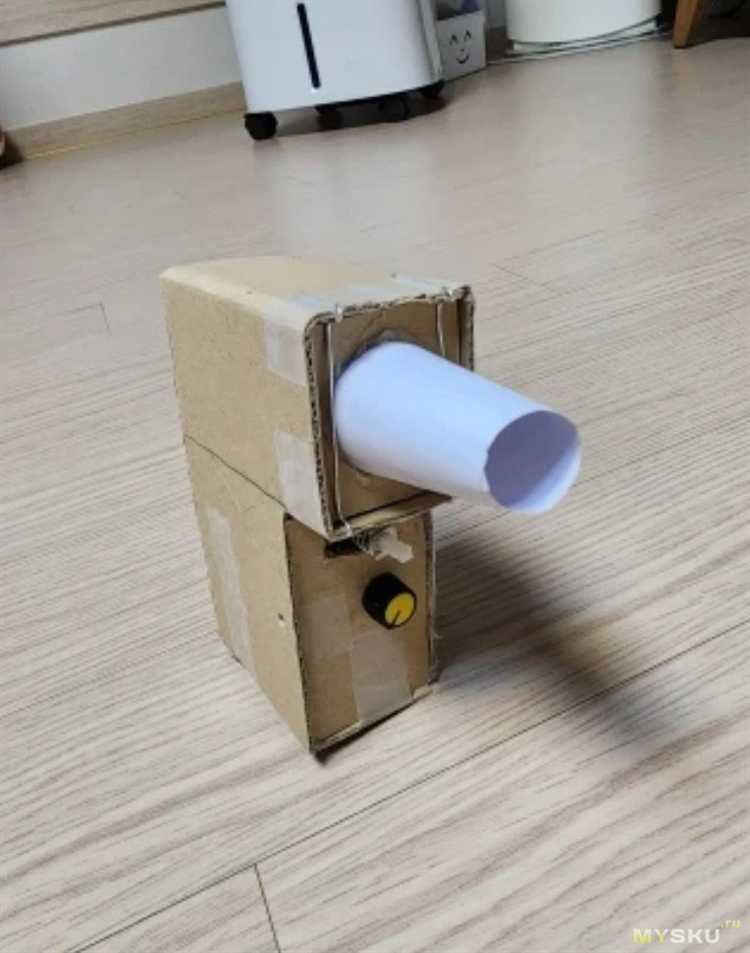

Проверка работы воздуходувки и устранение неисправностей

После сборки воздуходувки важно провести поэтапную проверку её работоспособности, чтобы выявить и устранить возможные дефекты. Последовательность действий:

1. Визуальный осмотр: Проверьте надежность креплений мотора и лопастей вентилятора. Отсутствие люфтов и деформаций предотвращает вибрации и шумы.
2. Проверка электропитания: Используйте мультиметр для контроля напряжения на клеммах двигателя. Значение должно соответствовать номиналу, указанному на корпусе (обычно 12 В или 220 В).
3. Тест запуска: Включите воздуходувку на короткое время. Мотор должен раскручиваться плавно, без рывков и посторонних звуков.
4. Измерение скорости воздушного потока: Поместите анемометр на выходное отверстие. Для самодельной воздуходувки средняя скорость должна быть не менее 5 м/с.
5. Проверка температуры мотора: После 5 минут работы измерьте температуру корпуса термометром. Допустимый предел – не выше 70 °C, иначе необходима доработка системы охлаждения.

Если воздуходувка не запускается или работает с перебоями, проверьте:

• Целостность проводов и надежность соединений – отсутствие обрывов и окисления контактов.
• Состояние щеток (для щеточных моторов) – износ более 50% требует замены.
• Балансировку лопастей – дисбаланс вызывает вибрации и снижение эффективности.
• Свободный ход ротора – при заклинивании необходимо очистить или смазать подшипники.

При слабом воздушном потоке проверьте наличие засоров на входе и выходе, а также правильность направления вращения мотора. Корректировка полярности питания решит проблему с обратным вращением.

Использование качественных комплектующих и соблюдение рекомендаций по сборке минимизируют неисправности и обеспечивают стабильную работу воздуходувки.

Рекомендации по безопасному использованию самодельной воздуходувки

Самодельная воздуходувка при неправильной эксплуатации может стать источником травм и поломок. Для снижения рисков следуйте следующим правилам:

• Проверяйте надежность креплений: Перед каждым запуском осматривайте корпус и крепежные элементы двигателя и вентилятора, чтобы избежать расшатывания и вибраций.
• Используйте защитные кожухи: Открытые лопасти необходимо закрыть решетками или кожухами, чтобы исключить контакт с руками и посторонними предметами.
• Не превышайте рекомендованные обороты: Максимальная скорость вращения не должна превышать значение, указанное для используемого мотора, чтобы избежать перегрева и разрушения лопастей.
• Работайте в сухом помещении: Влага ухудшает изоляцию проводов и может привести к короткому замыканию или поражению электрическим током.
• Используйте только качественные комплектующие: Электропроводка, выключатели и элементы питания должны соответствовать техническим требованиям и иметь защиту от перегрузок.
• Отключайте питание при обслуживании: Всегда отключайте воздуходувку от сети перед чисткой, заменой деталей или регулировкой.
• Избегайте работы без средств защиты: Используйте перчатки и защитные очки при работе с устройством, чтобы предотвратить травмы от мелких частиц или вибрации.
• Обеспечьте устойчивое положение: Устанавливайте воздуходувку на ровной и твердой поверхности, исключая риск падения во время работы.
• Следите за температурой двигателя: При нагреве выше 70°C делайте перерывы для охлаждения, чтобы не повредить обмотки и подшипники.

Соблюдение этих рекомендаций продлит срок службы самодельной воздуходувки и защитит вас от несчастных случаев.

Вопрос-ответ:

Какие материалы и инструменты понадобятся для сборки воздуходувки в домашних условиях?

Для создания воздуходувки своими руками обычно нужны корпус (например, из пластика или металла), электрический мотор с вентилятором, кнопка включения, провода, а также крепежные элементы. Из инструментов пригодятся отвертки, паяльник, изолента и, возможно, ножовка или нож для подгонки деталей. Важно заранее подготовить все необходимые материалы, чтобы не прерываться в процессе сборки.

Как правильно выбрать мотор для самодельной воздуходувки, чтобы устройство работало эффективно?

Мотор следует выбирать с учётом требуемой мощности и скорости вращения вентилятора. Обычно подходят электродвигатели на 12–24 В с оборотами от 3000 до 5000 в минуту. Слишком слабый мотор не создаст достаточного потока воздуха, а слишком мощный может быть избыточен и потребует больше энергии. Также важна совместимость мотора с выбранным вентилятором и питание, которое у вас доступно.

Какие меры безопасности нужно соблюдать при сборке и эксплуатации воздуходувки, сделанной своими руками?

В первую очередь, важно тщательно изолировать все электрические соединения, чтобы избежать короткого замыкания и поражения током. Корпус должен быть устойчивым и защищать мотор и провода от попадания пыли и влаги. При работе с инструментами соблюдайте осторожность, чтобы не пораниться. При эксплуатации не оставляйте устройство без присмотра и не используйте его вблизи легковоспламеняющихся материалов.

Какие способы улучшить производительность и долговечность самодельной воздуходувки можно применить?

Для повышения производительности стоит уделить внимание качеству вентилятора — лучше выбрать лопасти с аэродинамической формой. Также важно обеспечить надежное крепление мотора и минимизировать вибрации, чтобы избежать быстрого износа. Для долговечности стоит использовать качественные подшипники и следить за чистотой устройства, регулярно удаляя пыль. Кроме того, можно установить защитный фильтр на входе воздуха, чтобы предотвратить попадание мусора внутрь.
