Защита при косвенном прикосновении необходима для предотвращения поражения электрическим током в ситуациях, когда человек случайно касается металлических частей оборудования, оказавшихся под напряжением из-за повреждения изоляции. Принцип защиты основан на быстром отключении питания при возникновении аварийного тока замыкания на корпус.
Время срабатывания защиты – ключевой параметр. Согласно нормативам, отключение должно произойти в пределах 0,2 секунды при напряжении до 500 В и не превышать 5 секунд для систем с более высоким напряжением. Это обеспечивает минимальный риск для жизни и здоровья.
Для эффективной защиты важен выбор чувствительного устройства – УЗО, дифференциальных автоматов или реле тока утечки, реагирующих на токи порядка 10–30 мА. Установка таких устройств обязательна в помещениях с повышенной опасностью: влажные помещения, наружные установки и зоны с металлическими конструкциями.
Монтаж и проверка должны соответствовать требованиям ПУЭ и ГОСТ, включая регулярное тестирование с помощью кнопки «Тест» и измерение токов утечки специализированным прибором. Отсутствие или неправильная настройка защиты значительно увеличивает вероятность электротравмы при косвенном прикосновении.
Определение момента возникновения косвенного прикосновения
Косвенное прикосновение возникает в момент, когда активная часть тела атакующего достигает объекта, находящегося между ним и защищаемым участком. Этот объект может быть оружием, одеждой, экипировкой или иным предметом, способным передать удар или воздействие.
Для точного определения момента косвенного прикосновения необходимо учитывать следующие факторы:
- Скорость и траектория движения атакующего: косвенное прикосновение фиксируется, когда траектория движения пересекает границу защищаемой зоны через промежуточный объект.
- Физические свойства промежуточного объекта: жесткость, масса и упругость влияют на момент передачи силы и соответственно на время прикосновения.
- Положение защищаемого: изменение позы или уклонение могут сместить момент возникновения косвенного прикосновения.
В прикладной практике рекомендуется определять косвенное прикосновение с учетом следующих критериев:
- Если промежуточный объект находится в непосредственном контакте с атакующей частью тела и одновременно с защищаемой зоной, момент косвенного прикосновения считается зафиксированным.
- В случае использования гибких или податливых предметов, время возникновения косвенного прикосновения должно рассчитываться исходя из начального контакта и передачи импульса через материал.
- При защитных действиях момент защиты необходимо инициировать не позже, чем фиксируется контакт между атакующим и промежуточным объектом, чтобы предотвратить передачу силы на защищаемую зону.
Практические рекомендации:
- Проводить тренировку с использованием имитации промежуточных объектов, чтобы развить реакцию на момент косвенного прикосновения.
- Развивать навык определения положения атакующего и промежуточных объектов для своевременной активации защитных движений.
- Использовать видеозаписи и замедленное воспроизведение для анализа и точной фиксации момента косвенного прикосновения при отработке техник.
Признаки необходимости защиты при косвенном прикосновении
Защита при косвенном прикосновении требуется в случаях, когда металлические части оборудования, не являющиеся токоведущими, оказываются под напряжением из-за повреждения изоляции или дефектов электроустановки. Основной признак – наличие потенциала на корпусе электроустановки, что может привести к поражению электрическим током при прикосновении.
Обязательным условием для защиты служит превышение допустимого уровня прикосновенного напряжения, который по ПУЭ не должен превышать 50 В переменного или 120 В постоянного тока в жилых помещениях и 25 В переменного тока в производственных зонах с повышенной опасностью.
Другой признак – способность защитного устройства сработать при замыкании на корпус за время, не превышающее максимально допустимое для предотвращения опасности поражения (обычно 0,2 секунды для жилых и 0,1 секунды для производственных помещений).
Необходимость защиты также определяется наличием заземляющих или зануляющих контуров с сопротивлением, обеспечивающим ток короткого замыкания достаточный для быстрого отключения питания.
В случаях, когда конструкция электроустановки предусматривает доступ к металлическим частям, которые могут оказаться под напряжением, но отсутствует возможность гарантировать их изоляцию, следует применять средства защиты, включая автоматическое отключение питания или устройства защитного отключения (УЗО).
Типы защитных устройств для косвенного прикосновения

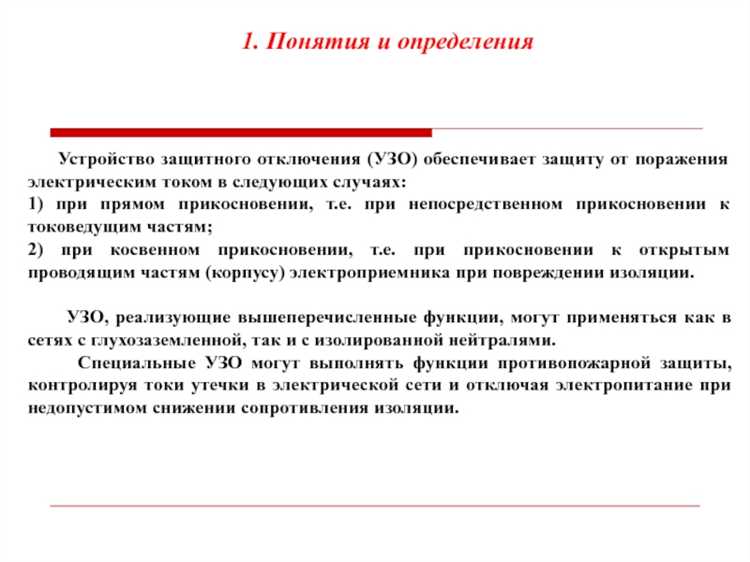

Устройства защитного отключения (УЗО) – основной элемент, реагирующий на утечку тока на землю. Они срабатывают при токах утечки от 10 мА до 300 мА, обеспечивая быстрое отключение питания и предотвращая поражение электрическим током. Выбор УЗО зависит от величины допустимого тока утечки и времени срабатывания, оптимально применять устройства с током утечки не более 30 мА для защиты человека.
Автоматические выключатели с дифференциальной защитой (дифавтоматы) объединяют функции УЗО и обычного автомата. Они защищают от перегрузок, коротких замыканий и косвенного прикосновения, что сокращает количество устройств и повышает надежность системы.
Изолирующие трансформаторы создают гальваническую развязку между сетью и нагрузкой, устраняя прямую связь с землей. Это исключает появление потенциала прикосновения и минимизирует риск поражения при косвенном контакте, особенно в медицинских и производственных установках.
Заземляющие устройства обеспечивают снижение потенциала металлических корпусов электрооборудования до безопасного уровня. Системы TN-C-S и TN-S с эффективным заземлением минимизируют ток утечки, повышая безопасность при повреждении изоляции.
Электронные устройства контроля изоляции применяются для постоянного мониторинга состояния изоляции в сетях с напряжением выше 50 В. Они позволяют своевременно выявлять повреждения и включать защиту до возникновения опасной ситуации.
Порядок и этапы выполнения защиты при косвенном прикосновении
Защита при косвенном прикосновении начинается с точного определения вероятных точек контакта с токоведущими частями через металлические корпуса оборудования. На первом этапе необходимо измерить сопротивление изоляции для выявления возможных дефектов.

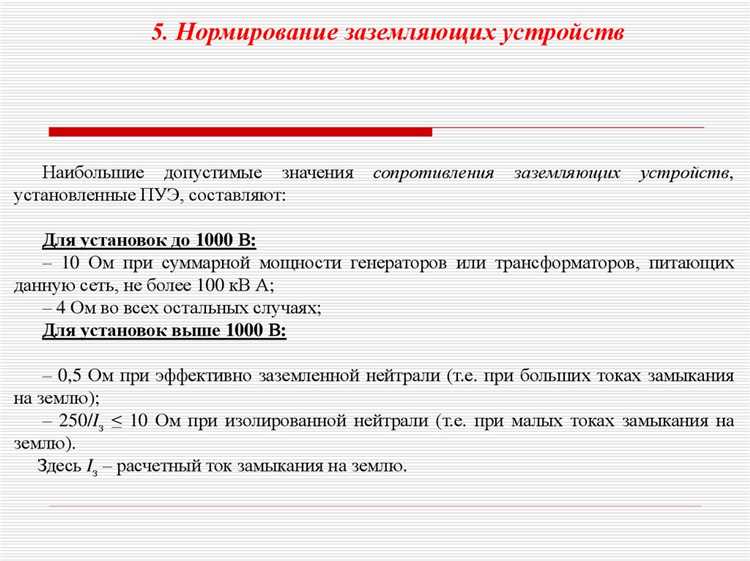

Следующий шаг – установка защитного заземления с сопротивлением не выше нормативных значений, обычно не превышающего 4 Ом, чтобы обеспечить надежное отведение токов короткого замыкания и минимизировать опасность поражения.
После этого реализуется устройство защитного отключения (УЗО) с порогом срабатывания, соответствующим величине тока утечки, не превышающей 30 мА для жилых и общественных помещений и 100 мА для производственных.
Обязательно проводится проверка срабатывания защитных устройств в условиях имитации замыкания на корпус, фиксируется время отключения, которое должно быть не более 0,4 секунды для цепей напряжением до 1000 В.
Завершающим этапом служит документирование результатов измерений и проверок, а также контроль технического состояния защитных элементов в процессе эксплуатации с периодичностью не реже одного раза в год.
Методы проверки исправности защиты после установки
После монтажа защитных устройств при косвенном прикосновении обязательна проверка их работоспособности с целью гарантировать безопасность и соответствие нормативам. Основные методы включают функциональное тестирование, измерение сопротивления изоляции и проверку уставок срабатывания.
Функциональное тестирование подразумевает имитацию аварийной ситуации. Например, искусственно создают ток утечки или короткого замыкания, чтобы убедиться, что защитное устройство срабатывает за заданное время. При этом фиксируется время срабатывания и сравнивается с нормативным значением, не превышающим 0,4 секунды для большинства устройств защиты от косвенного прикосновения.
Измерение сопротивления изоляции выполняется мегомметром между токоведущими частями и заземляющим устройством. Значение не должно быть ниже 0,5 МОм, что гарантирует отсутствие токопроводящих дефектов, способных привести к аварии. Повторять эту процедуру следует не только после установки, но и при периодических проверках.
Проверка уставок срабатывания – ключевой этап. Для этого используют специализированные испытательные приборы, которые подают тестовые токи, эквивалентные заданным уставкам (например, 30 мА для дифференциальных устройств). Защитное устройство должно отключить питание при достижении этой величины. При несоответствии уставок необходимо корректировать или заменять аппарат.
После каждой проверки фиксируют результаты в протоколе с указанием параметров измерений, даты и исполнителя. Это обязательное условие для подтверждения соответствия защитных устройств требованиям ПУЭ и других нормативных документов.
Особенности защиты в жилых и производственных помещениях
В жилых помещениях защита при косвенном прикосновении должна учитывать ограниченную мощность источников тока и наличие маломощных бытовых приборов. Основное требование – ограничение напряжения прикосновения до 50 В в условиях сухого помещения и до 25 В во влажных зонах (ванные комнаты, кухни). Рекомендуется применять устройства защитного отключения (УЗО) с током срабатывания не более 30 мА, обеспечивающие быстрый разрыв цепи при возникновении токов утечки.
Для производственных помещений важен учет повышенного риска возникновения повреждений из-за применения мощного оборудования и металлических конструкций. Здесь обязательна реализация комплексной системы защитного заземления с сопротивлением не более 4 Ом. В системах TN-C-S предпочтительно использование УЗО с током срабатывания 100 мА для защиты от токов утечки, одновременно с применением автоматических выключателей для предотвращения коротких замыканий.
Особое внимание следует уделять правильному выбору метода защитного отключения в помещениях с высокой влажностью и пылеопасностью. В таких условиях рекомендуются селективные устройства с выдержкой времени, чтобы избежать ложных срабатываний и обеспечить надежность производства.
В жилых зданиях допустимо использование защитных мер, основанных на защитном занулении при условии исправности системы и постоянного контроля сопротивления зануления. Для производственных объектов предпочтительна система защитного заземления с регулярным тестированием сопротивления и проверкой целостности цепей.
При проектировании защиты необходимо учитывать максимальную токовую нагрузку и возможные аварийные режимы, обеспечивая срабатывание защиты до достижения опасных значений тока прикосновения, не превышающих 30 мА для жилых и 100 мА для производственных зон. Это минимизирует риск поражения электрическим током при косвенном прикосновении к токоведущим или металлоконструкциям.
Частые ошибки при выполнении защиты и способы их предотвращения
Недостаточный контакт с объектом защиты. При косвенном прикосновении важна надежная фиксация защитного устройства на теле или экипировке. Ошибка возникает, когда защита слабо прилегает или смещается во время движения. Решение – использовать средства с регулируемыми креплениями и регулярно проверять их натяжение перед тренировкой.
Выбор неправильного типа защиты. Часто ошибочно применяют универсальные или легкие модели, не учитывая специфику ударов и нагрузки. Для косвенного прикосновения предпочтительнее использовать жесткие или комбинированные материалы, способные гасить импульс и перераспределять энергию удара. Рекомендуется подбирать защиту с учетом вида спорта и интенсивности контактов.
Игнорирование зоны риска. Ошибка в локализации – защита ставится не на наиболее уязвимые участки, что снижает ее эффективность. Для косвенного прикосновения ключевые зоны – запястья, локти и предплечья. Следует анализировать характер ударов и устанавливать защиту именно там, где нагрузка максимальна.
Неправильное время активации защиты. Защита должна включаться в момент косвенного контакта, иначе есть риск получить травму. Частая ошибка – попытка среагировать слишком поздно или слишком рано. Для тренировки реакции рекомендуется отрабатывать технику с партнером, акцентируя внимание на моменте прикосновения.
Пренебрежение регулярным обслуживанием. Изношенные материалы теряют амортизирующие свойства и устойчивость к деформациям. Регулярно проверяйте состояние защиты: отсутствие трещин, потертостей и деформаций. В случае повреждений заменяйте элементы, чтобы сохранить надежность защиты.
Соблюдение этих рекомендаций снижает риск травм и повышает эффективность защитных средств при косвенном прикосновении.
Вопрос-ответ:
Что такое защита при косвенном прикосновении и в каких случаях она применяется?

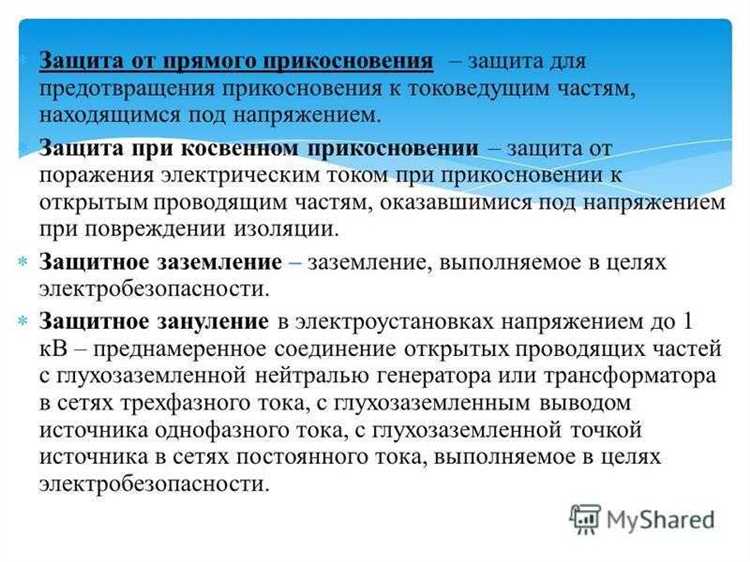

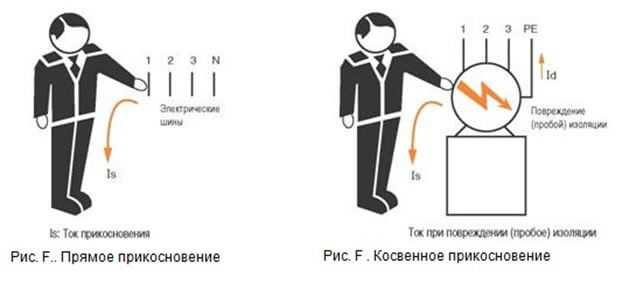

Защита при косвенном прикосновении — это способ обеспечения безопасности от поражения электрическим током, когда человек не касается напрямую токоведущих частей, а касается корпуса или металлических частей оборудования, которые могут оказаться под напряжением из-за неисправности. Применяется в ситуациях, когда изоляция может нарушиться, и существует риск появления напряжения на доступных для прикосновения поверхностях.
В какой момент необходимо выполнять защиту при косвенном прикосновении в электроустановках?
Защиту следует обеспечивать сразу после монтажа и перед началом эксплуатации электроустановки. Это требуется для предотвращения поражения людей током в случае аварийных ситуаций, например, при повреждении изоляции или пробое на корпус. Если защита не выполнена вовремя, возрастает риск травм и повреждений оборудования.
Можно ли откладывать установку защитных устройств при косвенном прикосновении до последующих этапов эксплуатации?
Откладывать выполнение защиты не рекомендуется. Без своевременной защиты повышается вероятность возникновения аварийных ситуаций с опасным током на корпусах. Кроме того, задержка может привести к нарушению требований нормативных документов и увеличить риск несчастных случаев. В идеале защитные меры должны быть реализованы до подключения оборудования к сети и начала его работы.
Какие методы защиты применяются при косвенном прикосновении и как определить, когда именно их нужно использовать?

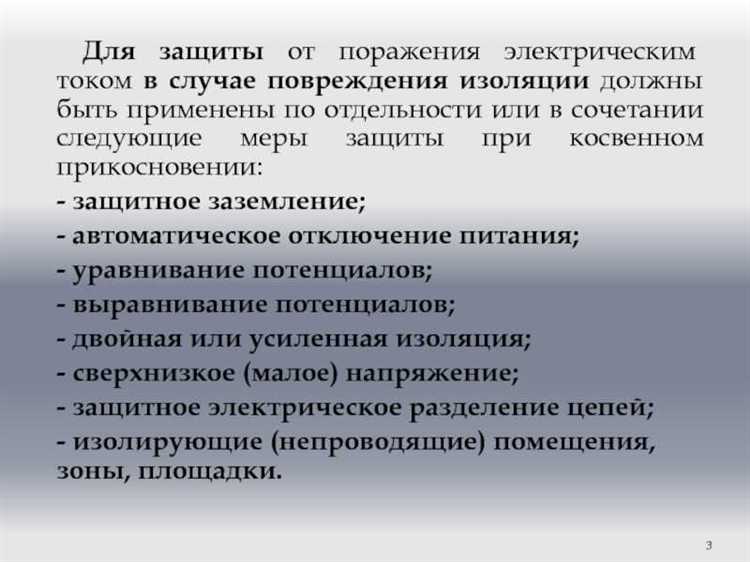

Среди основных методов — автоматическое отключение питания при появлении утечки тока, установка устройств защитного отключения (УЗО), заземление и зануление металлических частей оборудования. Выбор конкретного метода зависит от характеристик электроустановки, условий эксплуатации и требований стандартов. Выполнение защиты необходимо осуществлять до ввода оборудования в эксплуатацию, чтобы минимизировать риск поражения током.
Как часто нужно проверять исправность защиты при косвенном прикосновении и что происходит, если защита не сработает вовремя?
Проверки следует проводить регулярно согласно регламенту эксплуатации, обычно не реже одного раза в год или чаще, если условия эксплуатации повышенно агрессивные. Если защита не срабатывает, есть опасность поражения электрическим током при возникновении неисправности. Это может привести к травмам и повреждению оборудования. Поэтому важно поддерживать защитные устройства в рабочем состоянии и своевременно выявлять возможные неисправности.
В каких случаях нужно проводить защиту при косвенном прикосновении?
Защита при косвенном прикосновении необходима, когда существует риск поражения электрическим током через корпус оборудования, не находящийся под напряжением, но ставший проводником из-за повреждения изоляции или нарушения конструкции. Обычно это происходит, если человек касается корпуса, а корпус соединён с землей через защитное заземление или устройство защитного отключения. Таким образом, если оборудование эксплуатируется в условиях, где возможно нарушение целостности изоляции, или есть металлические части, доступные для касания, то защита обязательна для предотвращения опасных ситуаций.
Какие методы защиты применяются при косвенном прикосновении и как выбрать подходящий?
Основные методы защиты включают заземление, зануление, использование устройств защитного отключения (УЗО) и автоматические выключатели с дифференциальным током. Выбор способа зависит от характеристик установки, типа электроприбора и условий эксплуатации. Например, в жилых помещениях часто применяют УЗО, которые быстро отключают питание при возникновении тока утечки. В промышленных условиях широко используется заземление и зануление, обеспечивающие безопасный отвод токов замыкания. Важным фактором при выборе служит чувствительность устройства и время срабатывания, чтобы исключить риск поражения при косвенном прикосновении, но при этом не вызывать ложных срабатываний.
