Как выглядит узо в щитке фото

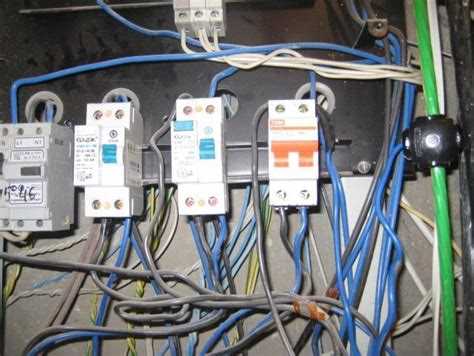

Устройство защитного отключения (УЗО) играет ключевую роль в системе электробезопасности жилых и коммерческих помещений. На фото электрического щитка УЗО можно распознать по характерной кнопке «ТЕСТ» и маркировке номинального тока утечки, например, 30 мА. Правильное расположение УЗО критично: оно должно устанавливаться до групп автоматических выключателей, чтобы обеспечить защиту всех подключенных цепей от токов утечки.

На практике УЗО монтируется на DIN-рейку в верхней или средней части щитка, в зависимости от схемы. Важно, чтобы при аварийном отключении обеспечивалась быстрая идентификация сработавшего устройства. Для этого рекомендуется размещать УЗО рядом с защищаемыми группами, обозначая их подписью или цветовой маркировкой. Количество УЗО в щитке зависит от количества защищаемых линий и необходимости селективной защиты: на фото часто можно увидеть два или более устройства, разделённых по зонам – розетки, освещение, мокрые помещения.

Фотографии электрических щитков с установленными УЗО наглядно демонстрируют типовые ошибки: например, перепутанные входы и выходы, отсутствие перемычек или неправильный подбор номиналов. Такие детали особенно важны при визуальном осмотре щитка – они позволяют не только убедиться в наличии защиты, но и оценить качество монтажа. Фото могут служить базой для самоанализа и оптимизации существующей электросхемы.

Как отличить УЗО от автоматического выключателя по фото

Основное визуальное различие – наличие кнопки «Тест» (обозначается как «T» или «Test») на корпусе УЗО. Автоматические выключатели такой кнопкой не оснащаются. УЗО всегда имеет маркировку с номинальным током и током утечки, например: «16А 30мА». Автомат указывает только номинальный ток и времятоковую характеристику, например: «C16».

Форма корпуса УЗО обычно шире: стандартное УЗО на один полюс занимает два модуля DIN-рейки, тогда как однополюсный автомат – один. Также на фото УЗО можно заметить два ряда клемм: один для фазы, второй – для нуля. Автомат подключается только к фазному проводу.

На УЗО часто наносятся значки, обозначающие его защитную функцию от тока утечки: символ дифференциального тока (треугольник с молнией или человек внутри круга). У автоматов такие символы отсутствуют.

Производители маркируют УЗО как «RCCB», «VDT», «Дифференциальный выключатель» или «УЗО». Автомат обозначается как «MCB», «Автоматический выключатель» или «АВ».

Где обычно размещают УЗО в типовом квартирном щитке

Устройство защитного отключения (УЗО) в квартирном щитке устанавливается сразу после вводного автомата и до групповых автоматов. Такое размещение обеспечивает защиту всех отходящих линий от утечек тока, если используется одно общее УЗО. При наличии нескольких УЗО для отдельных групп, их размещают перед соответствующими автоматами, на отдельной DIN-рейке или рядом с ними, соблюдая логическую последовательность подключения.

Стандартизированное размещение: в верхней части щитка находится вводной автомат, за ним – общее УЗО, далее – автоматы групповых линий. При модульном исполнении соблюдают последовательность: ввод – УЗО – автоматы. Это позволяет упростить обслуживание и диагностику неисправностей.

Технические рекомендации: УЗО устанавливают как можно ближе к автоматам, к которым оно относится, минимизируя длину соединительных проводов. Для удобства подключения фазного и нулевого проводников важно размещать УЗО так, чтобы избежать перекрестных соединений – это снижает риск перегрева клемм и повышает наглядность монтажа.

Важно: при наличии УЗО только на части групп (например, для санузла и кухни), их располагают на отдельном участке DIN-рейки, группируя соответствующие автоматы ниже или сбоку. Такое логичное структурирование предотвращает путаницу при срабатывании защиты.

Примеры правильной маркировки УЗО на фото щитков

На фото электрических щитков с грамотно оформленными УЗО сразу видна четкая система маркировки. Пример – УЗО подписано с указанием защищаемой группы, например: «Санузел», «Кухня розетки», «Освещение 1 эт.». Это исключает путаницу при обслуживании и повышает безопасность при отключениях.

Маркировка выполнена промышленными или ламинированными наклейками, устойчивыми к истиранию. Размер шрифта не менее 10 pt, используется контрастный цвет – черный текст на белом фоне. На фото видно, что наклейки размещаются либо над УЗО, либо на корпусе автоматов, рядом с соответствующей группой.

Еще один важный элемент – указание номинального тока и уставки по току утечки: «УЗО 30 мА, 40 А». Такая информация помогает быстро сориентироваться в характеристиках устройства. На практике это важно при проверке соответствия нагрузки и при подборе замены.

Некоторые щитки на фото дополнительно содержат схему подключения с пояснениями: каким группам автоматов соответствует конкретное УЗО. Это реализуется либо наклейкой со схемой, либо нанесением маркера на прозрачную крышку.

Все примеры подтверждают: правильная маркировка – это не просто подписи, а продуманный и стандартизированный подход к визуальному оформлению и идентификации элементов щитка.

Расположение УЗО относительно вводного автомата: наглядные примеры

Корректное расположение УЗО относительно вводного автомата напрямую влияет на безопасность и эффективность работы электросети. Ниже приведены практические примеры с конкретными схемами размещения устройств в щитке.

• УЗО после вводного автомата: самый распространённый и технически правильный вариант. Вводной автомат расположен первым, сразу за ним подключается УЗО. Такой порядок обеспечивает защиту УЗО от перегрузок и короткого замыкания. Пример: вводной автомат на 50 А, за ним УЗО на 40 А, ток утечки 30 мА. Обязательно соблюдать правило: номинал УЗО должен быть ниже или равен номиналу автомата.

• Групповое УЗО после вводного автомата: после вводного автомата устанавливаются несколько УЗО, каждое из которых защищает отдельную группу автоматов. Это позволяет локализовать утечку и избежать полного отключения питания. Пример: вводной автомат 63 А, два УЗО по 40 А, каждая группа автоматов – не более 16 А.

• Размещение УЗО до вводного автомата: недопустимо. При КЗ УЗО может выйти из строя, так как не рассчитано на токи короткого замыкания. Такой вариант нарушает ПУЭ и противопожарные нормы.

Подключение УЗО всегда осуществляется после автомата, к которому оно относится. При этом важно строго соблюдать направление подключения: фаза и ноль должны поступать на вход УЗО, а выход – на нагрузку. Обратное подключение приводит к ложным срабатываниям и нестабильной работе.

При проектировании щитка рекомендуется предусматривать модульное пространство для установки УЗО шириной от двух до четырёх модулей. Слишком плотное размещение ухудшает теплоотвод и доступ для обслуживания.

Ошибки монтажа УЗО на фото и как их избежать

Подключение нейтрали после УЗО к общей шине – критическая ошибка, часто встречающаяся на фото. В этом случае через УЗО протекает только фазный ток, а ток через нейтраль идет в обход, что приводит к ложным срабатываниям. Решение: каждое УЗО должно иметь собственную нейтральную шину, подключенную строго после него.

Подключение нулевого провода до УЗО также некорректно. На фотографиях это видно по выходу нейтрали с нулевой шины, минуя УЗО. Такой монтаж не позволяет устройству отследить утечку тока, теряется смысл его установки. Нулевая жила должна выходить из нижнего контакта УЗО и идти к нагрузке.

Неправильное направление подключения фазных и нейтральных проводников – частая проблема. На фото видно, что провода подводятся к нижним клеммам, а выходят из верхних, хотя маркировка «N» и «1» обычно указывает, где вход, а где выход. Нарушение направления снижает эффективность защиты. Следует строго соблюдать маркировку производителя.

Отсутствие механической фиксации проводников – опасность перегрева. Если на фото видно неравномерно зачищенные жилы или болтающиеся провода, это указывает на ослабленные клеммы. Нужно использовать наконечники и дожимать контакты с нужным усилием, избегая повреждения провода.

Монтаж УЗО на незащищённой линии – серьёзная недоработка. УЗО должно быть установлено после автоматического выключателя, иначе при коротком замыкании оно может быть повреждено. На фото это видно по отсутствию автомата перед УЗО. Всегда монтируйте устройство после защиты соответствующего номинала.

Установка УЗО на несколько групп без дифференциации приводит к сложной диагностике неисправностей. Если фото показывает один УЗО на всю квартиру, это указывает на нарушение. Правильнее – отдельные устройства на группы с повышенной опасностью: ванная, кухня.

Как по фото определить подключение УЗО: фаза и ноль

На фото УЗО в электрическом щитке для точного определения подключения фазы и нуля необходимо внимательно изучить несколько ключевых элементов.

1. Нумерация клемм: На корпусе УЗО обычно указаны обозначения входных и выходных клемм. Входные клеммы, к которым подведены питающие проводники, чаще всего помечены как L (фаза) и N (ноль).
2. Цвет проводов: Согласно стандартам, фазный провод обычно красного, коричневого или черного цвета, а нулевой – синего. По фото можно увидеть цветовую маркировку и соотнести с клеммами.
3. Направление проводников: Питающие провода идут сверху или слева к входу УЗО, а нагрузочные – снизу или справа. Если на фото видно подключение сверху к клемме с маркировкой L, это фаза, а к N – ноль.
4. Этикетки и маркировки: На фото может быть видна заводская маркировка или наклейки с указанием «Line» (вход) и «Load» (выход). Фазный провод всегда подключается к клемме «Line L».
5. Проверка кабельных вводов: Если видны кабельные вводы в щитке, то питающие линии, обычно, подключены к верхним клеммам УЗО, что подтверждает расположение фазы и нуля.

Таким образом, по фото нужно сосредоточиться на маркировках клемм, цветах проводов и расположении кабелей в щитке. Правильное сопоставление этих признаков позволяет определить фазу и ноль на УЗО без дополнительных измерений.

Фото щитков с несколькими УЗО: схемы и объяснения

В современных распределительных щитках часто применяется несколько устройств защитного отключения (УЗО) для повышения безопасности и разделения цепей. Обычно это связано с разделением нагрузки на группы: освещение, розетки, мощные электроприборы.

Расположение УЗО в щитке организовано таким образом, чтобы обеспечить минимальную длину и удобный доступ к каждой группе. Например, два УЗО по 40 А, рассчитанных на ток утечки 30 мА, могут последовательно подключать отдельные линии розеток и освещения.

Типичные схемы подключения предусматривают вводной автоматический выключатель, за которым располагаются несколько УЗО с отдельными автоматами. Это позволяет при аварии отключить только поврежденный участок, сохранив питание на остальных линиях.

Пример: вводный автомат 63 А, за ним два УЗО – одно на линии розеток 25 А, другое на освещение 16 А. Такое разделение обеспечивает удобство и повышает надежность системы.

При монтаже УЗО важно учитывать номинальный ток и время срабатывания, чтобы предотвратить ложные срабатывания и обеспечить своевременную защиту. УЗО с разным током утечки (например, 30 мА и 100 мА) комбинируются для защиты персонала и оборудования соответственно.

При проектировании схем с несколькими УЗО необходимо строго соблюдать требования ПУЭ и рекомендаций производителей, чтобы обеспечить максимальную эффективность и безопасность электрической сети.

Вопрос-ответ:

Что такое УЗО и зачем оно устанавливается в электрическом щитке?

УЗО (устройство защитного отключения) — это прибор, который отключает питание при утечке тока на корпус или землю. Оно помогает предотвратить поражение электрическим током и снижает риск пожара, вызванного токовыми утечками. В электрическом щитке УЗО ставят для защиты людей и оборудования, особенно в местах с повышенной влажностью или где возможен контакт с водой.

Где лучше всего разместить УЗО внутри щитка, чтобы обеспечить правильную работу и удобство обслуживания?

Оптимальное место для установки УЗО — в верхней части электрического щитка, сразу после входного автомата. Такое расположение позволяет контролировать все цепи, подключенные ниже, и облегчает доступ для проверки и замены устройства. Важно, чтобы УЗО было легко доступно и не закрывалось другими элементами, чтобы можно было быстро отключить питание в случае необходимости.

Как определить правильный ток срабатывания УЗО для домашней электропроводки?

Ток срабатывания УЗО обычно выбирают исходя из условий эксплуатации и нагрузки. Для жилых помещений чаще всего используют устройства с током утечки 30 мА — это оптимальный показатель для защиты человека от поражения током. В некоторых случаях, например, в общих коридорах или нежилых помещениях, может применяться УЗО с более высоким током срабатывания, например 100 мА, чтобы избежать ложных отключений. Выбор зависит от специфики объекта и рекомендаций электрика.

Какие ошибки при установке УЗО в щитке могут привести к его неправильной работе?

Одной из распространённых ошибок является неправильное подключение нулевого и фазного проводов — это может привести к срабатыванию устройства или, наоборот, к его неработоспособности. Также важно не устанавливать УЗО на слишком длинных или плохо проложенных линиях, так как это может вызвать ложные отключения. Нельзя забывать и о правильной координации с другими защитными устройствами — несоблюдение этого правила приведёт к тому, что УЗО не сработает в критической ситуации. Правильный монтаж и проверка всех соединений — залог надежной работы.
