Работа с материнской платой требует предельной точности, особенно когда речь идет о демонтаже компонентов с многослойного текстолита. Разъемы – одни из самых чувствительных к перегреву и механическим повреждениям элементов. Неправильный подход к их выпайке может привести к отслоению дорожек, повреждению внутреннего слоя или нарушению целостности контактных площадок.
Перед началом работы необходимо идентифицировать тип разъема – питание, USB, SATA, аудио – и количество контактных ножек. От этого зависит выбор инструмента: для одиночных точек подойдет паяльник с тонким жалом (0,2–0,5 мм), а для многоконтактных разъемов предпочтительнее использовать фен паяльной станции с регулируемым потоком и температурой от 280°C до 350°C. Важно учитывать, что превышение температуры выше 380°C значительно повышает риск повреждения подложки.
Рекомендуется заранее нанести флюс на контактные точки, особенно если используется бессвинцовый припой, у которого температура плавления выше. Это облегчит процесс распайки и уменьшит время воздействия тепла. Использование оплетки для удаления припоя повышает шансы на сохранение посадочных мест без повреждений, особенно в случае, если разъем установлен в сквозных отверстиях (THT-монтаж).
Фиксация платы в антистатическом держателе обеспечит устойчивость во время работы, а заземление рабочего места устранит риск статического разряда. После демонтажа разъема стоит проверить дорожки под микроскопом: даже микротрещины могут вызвать сбои при последующей пайке нового компонента.
Выбор и подготовка инструмента для пайки и демонтажа
Флюс: Только качественные безотмывочные флюсы с низкой электропроводностью (например, на основе спирта и глицерина). Избегайте канифольных флюсов без маркировки.
Инструмент для демонтажа: Пинцет с антимагнитным покрытием и изогнутыми концами для аккуратного захвата разъема. Пластиковый рычаг для поддевания без повреждения текстолита. Не используйте металлические предметы без изоляции.
Антистатическая защита: Браслет с заземлением обязателен. Рабочая поверхность должна быть покрыта ESD-матом, подключенным к общему заземлению.
Подготовка инструмента: Перед работой зачистите жало паяльника мелкой наждачной бумагой и залудите его. Убедитесь в исправности терморегулятора. Проверьте исправность заземления и отсутствие повреждений на корпусе оборудования. Храните оплетку и флюс в герметичных контейнерах.

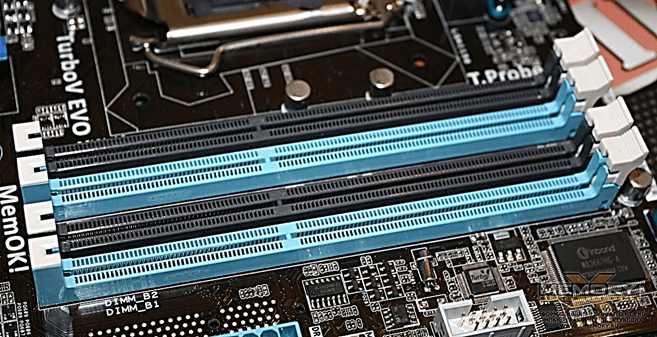

Как определить тип крепления разъема на плате
Перед демонтажом важно точно определить, каким образом разъем закреплен на плате. Существует два основных типа крепления: только пайка (через отверстия или SMD) и механическое крепление в дополнение к пайке.
Наличие металлических зацепов, защёлок или пластиковых штифтов, входящих в отверстия на плате, говорит о дополнительном механическом креплении. Эти элементы часто удерживают разъем от смещения при подключении кабеля.
Обратите внимание на форму контактных ножек. Широкие плоские лепестки, особенно у силовых разъемов, указывают на необходимость мощной термоуправляемой пайки. Такие контакты могут быть закреплены не только припоем, но и через термопасту или массивные теплоотводящие площадки.
Если разъем окружен пластиковыми стойками, часто залитыми клеем или компаундом – это дополнительная защита от вибрации и трещин. Такие крепления требуют предварительного удаления герметика перед пайкой.
Платы с двусторонним монтажом могут содержать разъемы, одновременно закрепленные сверху и снизу. В этом случае пайка может быть как на одной, так и на обеих сторонах. Осмотрите каждую сторону, чтобы выявить все точки фиксации.

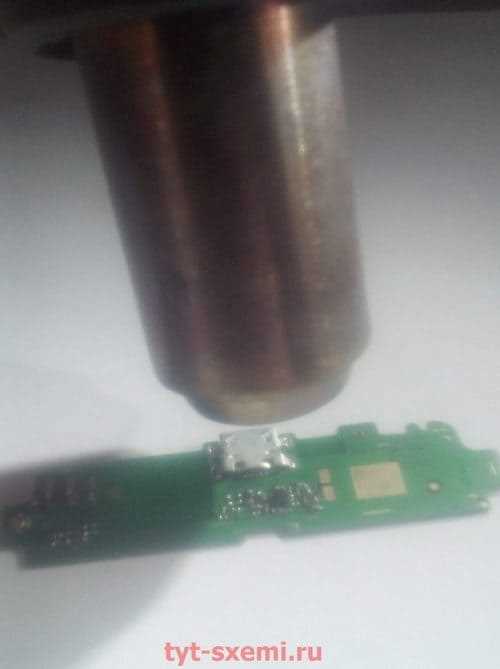

- ИК-прогрев нижнего слоя платы. Используется как вспомогательный метод. Нижний подогрев до 120–150°C снижает тепловой стресс и уменьшает разницу температур при локальном нагреве паяльником или термовоздухом. ИК-станция должна иметь контроллер температуры с шагом не более 5°C.
Перед нагревом обязательно нанести флюс и при необходимости добавить припой для улучшения теплопередачи. Всегда использовать термопару или инфракрасный термометр для мониторинга температуры платы.
Удаление припоя с помощью оплетки или отсоса
Для извлечения разъёма с материнской платы требуется полное удаление припоя с контактных площадок. Используются два метода: медная оплётка и вакуумный отсос. Каждый способ имеет преимущества в зависимости от плотности разводки и количества припоя.

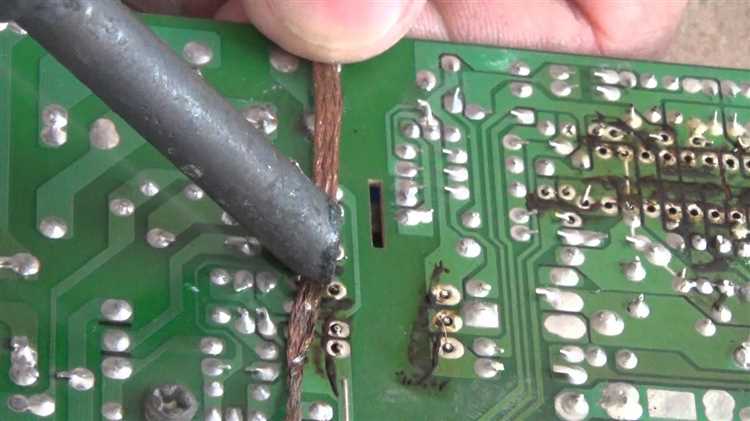

Медная оплётка (десольд-браид) эффективна при тонком слое припоя и хорошей термостабильности платы. Прикладывайте оплётку к нужной точке, прижимая её жалом паяльника с температурой 320–360 °C. Держите контакт 2–4 секунды, не перегревая участок. Используйте только свежую, чистую оплётку с флюсом.
Вакуумный отсос подходит для удаления крупных капель припоя. Прогрейте соединение паяльником, доведя припой до полного расплавления, затем резко активируйте отсос, расположенный в 1–2 мм от контакта. При недостаточной мощности ручного отсоса применяйте электрический десольдер с подогревом. После отсоса проверьте контакт: отсутствие блеска укажет на удаление припоя. Повторите процесс при необходимости.
Не оставляйте следов флюса – удалите их изопропиловым спиртом и щёткой. Чистая площадка критична для надёжного повторного монтажа и предотвращения коррозии.
Как зафиксировать плату для устойчивой работы
Для надежной фиксации материнской платы используйте специализированный держатель, например, PCB Holder или Third Hand с прижимами. Он позволяет зафиксировать плату под нужным углом и обеспечивает свободный доступ к контактам. Оптимально выбирать модель с металлическими зажимами и силиконовыми наконечниками, чтобы исключить повреждение дорожек.
Перед установкой держателя убедитесь, что на плате нет съемных элементов, которые могут мешать креплению. Зажимы фиксируйте на краях платы, вдали от дорожек и компонентов. При отсутствии специализированного держателя можно использовать плотную пенку толщиной 10–15 мм, закрепив плату штифтами через монтажные отверстия.
Рабочая поверхность должна быть устойчивой и изолированной от статического электричества. Используйте антистатический коврик с заземлением, чтобы минимизировать риск повреждения чувствительных компонентов. Высота рабочей зоны должна позволять удобно удерживать паяльник под нужным углом без напряжения кисти.
Во избежание смещения платы в процессе пайки не прилагайте усилий к элементам – все действия выполняйте с минимальным нажимом. Если пайка ведется с использованием фена, убедитесь, что воздушный поток не нарушает фиксацию платы. Для этого дополнительно прижимайте противоположный край платы к основанию с помощью небольшого утяжелителя, например, свинцового бруска массой до 200 г.

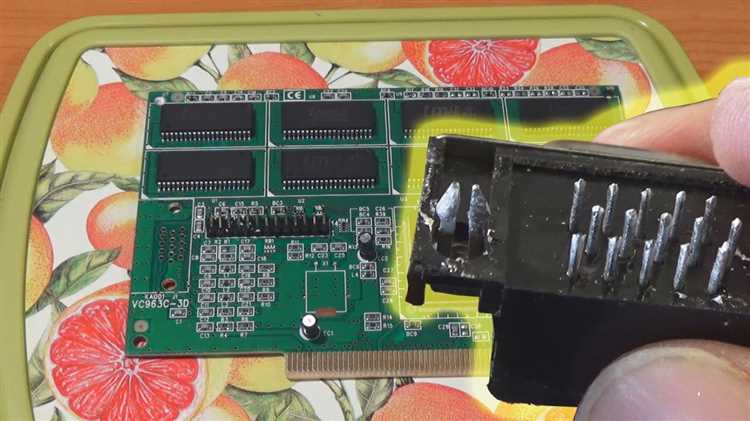

Техника извлечения разъема без повреждения дорожек
Перед началом работы отключите питание и заземлите себя для защиты платы от статического электричества. Используйте паяльник с тонким жалом мощностью 25–40 Вт и регулируемой температурой, установив её на 300–320 °C для предотвращения перегрева.
Для равномерного нагрева всех контактов разъема применяйте припой с низкой температурой плавления (например, на основе олова с серебром). Аккуратно подавайте флюс на паяные соединения, чтобы улучшить теплопроводность и предотвратить образование холодных пайок.
Используйте паяльную оплетку или отсос для удаления припоя с каждого контакта, избегая чрезмерного нагрева. Не пытайтесь выдергивать разъем сразу после распайки – сначала убедитесь, что все контакты полностью освобождены от припоя.

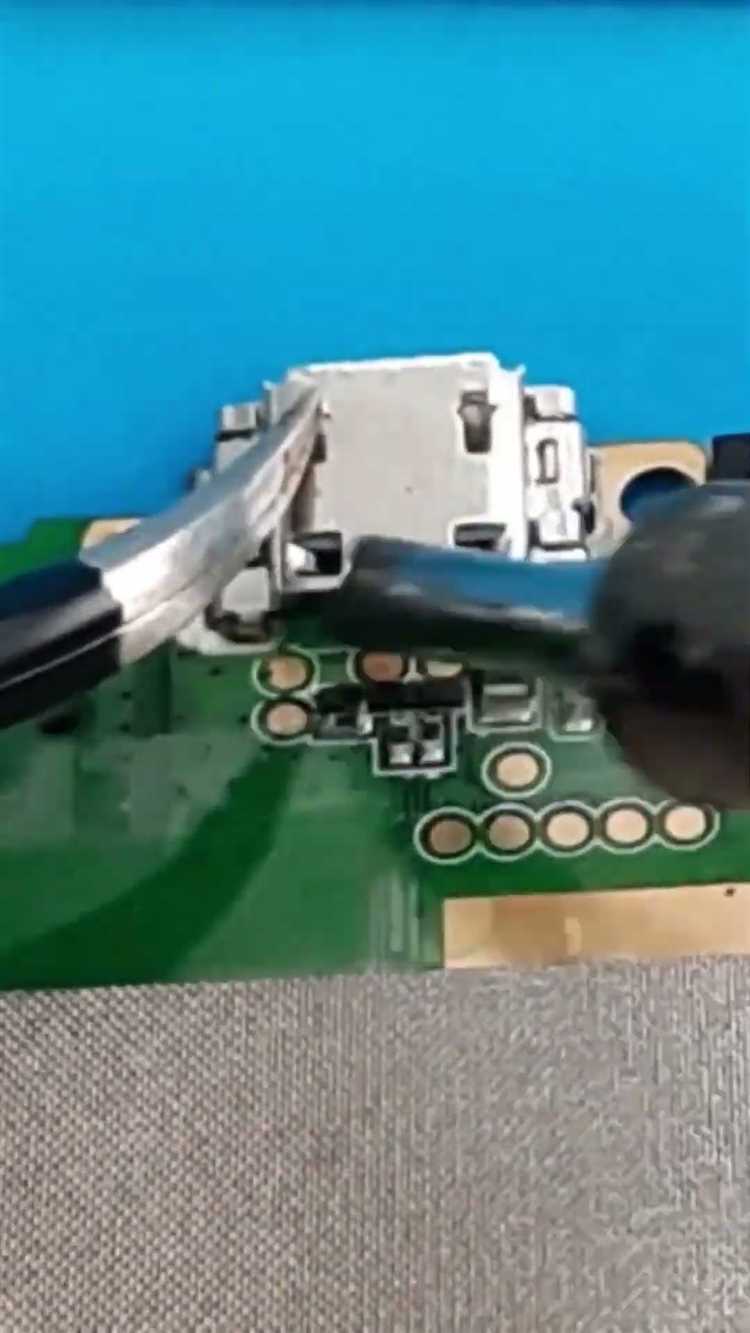

Для извлечения разъема применяйте тонкие пластиковые или нейлоновые лопатки, чтобы аккуратно поддеть его без давления на плату. Избегайте металлических инструментов, которые могут повредить дорожки и компоненты.
Если разъем крепится дополнительными фиксаторами, перед нагревом снимите или ослабьте их, чтобы снизить механическое напряжение на контактные площадки.
По завершении удаления разъема тщательно очистите места пайки от остатков флюса и припоя с помощью изопропилового спирта и мягкой кисти, чтобы подготовить плату к монтажу нового компонента.
Очистка и проверка площадки после демонтажа
После выпаивания разъема с материнской платы необходимо тщательно удалить остатки припоя и флюса с контактных площадок. Для этого используйте обезжириватель на изопропиловом спирте (не ниже 99%) и мягкую антистатическую кисть. Избегайте механического повреждения дорожек и самих площадок.
Если на площадках остались следы припоя, примените медный оплетку для удаления припоя и паяльник с температурой около 300 °C. Не перегревайте, чтобы не отслоить дорожки.
После очистки визуально проверьте площадки при помощи увеличительного стекла или микроскопа с минимум 20-кратным увеличением. Обратите внимание на целостность меди, отсутствие трещин, разрывов и подтеков припоя. Контактные площадки должны сохранять форму и ровную поверхность.
Проверьте при помощи мультиметра режим прозвонки между соседними площадками на отсутствие коротких замыканий. При обнаружении обрывов или повреждений используйте тонкую проволоку или ремонтные проводники для восстановления цепи.
Завершите подготовку площадок нанесением тонкого слоя флюса безопасного для электроники перед установкой нового разъема. Это обеспечит качественный контакт и надежное припаивание.
Вопрос-ответ:
Какие инструменты понадобятся для аккуратного выпаивания разъема с материнской платы?
Для выпаивания разъема с материнской платы потребуются паяльник с тонким жалом, отсос для припоя (или медная оплетка), пинцет, флюс и, при возможности, увеличительное стекло или микроскоп для контроля процесса. Эти инструменты помогут аккуратно снять разъем, не повредив плату.
Как избежать повреждения контактных площадок при снятии разъема?
Чтобы не повредить контактные площадки, нужно работать осторожно и не перегревать участок пайки. При нагреве припой должен расплавиться быстро, после чего разъем можно аккуратно поддеть пинцетом. Использование флюса улучшит растекание припоя, что снижает риск повреждения. Важно не тянуть разъем силой, если припой еще не расплавился.
Можно ли выпаять разъем с материнской платы без специального оборудования, например, без отсоса припоя?
Теоретически возможно, но без отсоса припоя или оплетки процесс усложняется и повышается риск повреждения платы или разъема. Припой будет оставаться на контактах, что затруднит снятие. Если нет отсоса, можно использовать медную оплетку для удаления припоя — она впитывает расплавленный металл. Однако лучше заранее подготовить хотя бы базовые инструменты для безопасной работы.
Какие меры предосторожности нужно соблюдать при работе с материнской платой и паяльником?
Необходимо отключить питание и извлечь батарею, если есть, чтобы исключить возможность короткого замыкания. Работать в хорошо проветриваемом помещении, использовать заземляющую браслет или антистатический коврик, чтобы защитить компоненты от статического электричества. При нагреве паяльником нужно избегать длительного контакта с платой, чтобы не деформировать элементы и не обжечь руки.
Как правильно подготовить разъем и плату перед выпаиванием?
Перед началом работы нужно очистить область вокруг разъема от пыли и загрязнений, нанести флюс для улучшения теплопроводности и плавления припоя. Если разъем крепится с обеих сторон платы, стоит определить все точки пайки и обеспечить к ним свободный доступ. Хорошая подготовка поможет провести процесс быстрее и с меньшим риском повреждений.
Как избежать повреждения платы при выпаивании разъема?
Чтобы не повредить материнскую плату, нужно работать аккуратно и использовать правильный инструмент — паяльник с регулируемой температурой и тонкое жало. Перед началом работы стоит хорошо разогреть паяльник, а затем поочерёдно разогревать каждое паяное соединение. Не стоит применять чрезмерную силу при снятии разъема, лучше немного поддеть его, когда припой расплавится. Также полезно использовать оплетку для удаления припоя или отсос для более чистого удаления. Важно не перегревать компоненты и не задерживать паяльник на контактах слишком долго.
Какие методы лучше всего подходят для выпаивания многоконтактных разъемов?
Для многоконтактных разъемов часто используют два основных способа. Первый — использование специального паяльного фена или станции с нагревом воздуха, который равномерно прогревает все контакты одновременно. Это позволяет аккуратно снять разъем без повреждений. Второй способ — поочерёдное выпаивание каждого контакта с помощью паяльника и припоя с последующим удалением расплавленного припоя оплеткой или насосом. При этом важно соблюдать осторожность и работать последовательно, чтобы избежать повреждений дорожек на плате. Иногда перед выпаиванием стоит нанести флюс, чтобы улучшить теплопроводность и облегчить снятие припоя.
