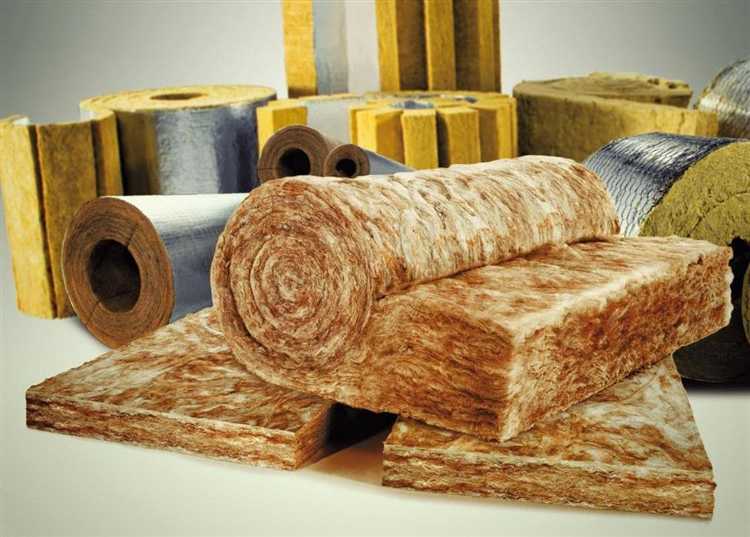

Какие свойства характерны для теплоизоляционных материалов

Эффективность теплоизоляции зависит от совокупности параметров: теплопроводности, влагостойкости, паропроницаемости, плотности и термостойкости. Ключевым является коэффициент теплопроводности – λ, измеряемый в Вт/(м·К). Чем ниже этот показатель, тем выше изоляционные свойства материала. Например, у минеральной ваты λ составляет 0,035–0,045 Вт/(м·К), у экструдированного пенополистирола – около 0,03 Вт/(м·К), а у пенополиуретана – до 0,022 Вт/(м·К).

Влагостойкость определяет пригодность материала в условиях высокой влажности. Пеностекло и экструдированный пенополистирол практически не впитывают воду, тогда как минеральная вата требует гидроизоляции. При выборе утеплителя для фундамента, фасада или кровли необходимо учитывать водопоглощение в % от массы – у XPS оно не превышает 0,2%, у ваты может достигать 1,5–2%.

Паропроницаемость особенно важна в каркасных и деревянных домах. Она указывается в мг/(м·ч·Па) и варьируется от 0 у пенопласта до 0,3–0,5 у базальтовой ваты. Чем выше этот показатель, тем лучше материал “дышит” и снижает риск конденсации.

Плотность влияет на теплопроводность и механическую прочность. Легкие материалы (до 30 кг/м³) подходят для ненагружаемых конструкций, плотные (до 200 кг/м³ и выше) – для кровли, полов и фасадов. Например, плотность пенопласта – около 15–25 кг/м³, у жестких плит PIR – 30–50 кг/м³, у пеностекла – от 120 кг/м³.

Температурный диапазон применения также критичен. Минеральная вата выдерживает до +600 °C, пенополистирол – не более +80 °C, а пенополиуретан – до +120 °C. При утеплении печей, труб и чердаков с высокой температурой необходимы негорючие материалы с классом пожарной безопасности не ниже Г1.

Коэффициент теплопроводности: как сравнивать разные материалы

Коэффициент теплопроводности (λ) измеряется в Вт/(м·К) и показывает, сколько тепла проходит через материал толщиной 1 метр при разности температур в 1 градус Кельвина. Чем ниже значение λ, тем выше теплоизоляционные свойства материала.

Минеральная вата имеет коэффициент от 0,032 до 0,045 Вт/(м·К), в зависимости от плотности и ориентации волокон. Пенополистирол (EPS) – около 0,035–0,040 Вт/(м·К). Экструдированный пенополистирол (XPS) демонстрирует более низкие значения – 0,028–0,034 Вт/(м·К). Пенополиуретан в закрытоячеистой структуре может достигать 0,020–0,025 Вт/(м·К), что делает его одним из самых эффективных утеплителей.

Сравнивая материалы, необходимо учитывать стабильность показателя во времени. Например, пенополиуретан может терять эффективность при нарушении герметичности ячеек. Минеральная вата устойчива к старению, но теряет свойства при намокании.

Важно учитывать условия эксплуатации: при высокой влажности предпочтительнее использовать материалы с низким водопоглощением, такие как XPS. Для утепления фасадов критична не только теплопроводность, но и прочность – пенопласт проигрывает XPS в этом аспекте.

Нельзя сравнивать материалы только по λ без учёта толщины. Для достижения одинакового сопротивления теплопередаче могут требоваться разные слои: при λ=0,040 потребуется слой 150 мм, тогда как при λ=0,025 достаточно 90–100 мм. Это важно при ограниченном внутреннем пространстве или при утеплении перекрытий.

Водопоглощение и его влияние на срок службы утеплителя

Утеплители, поглощающие влагу, теряют свои теплоизоляционные свойства, так как вода в материале замещает воздух, который является основным теплоизолятором. Вода обладает высокой теплопроводностью, что приводит к значительному ухудшению теплоизоляции. Например, у минераловатных и стекловатных материалов коэффициент теплопроводности может вырасти на 30-40% при повышении влажности на 10-15%.

Кроме того, повышенная влажность ускоряет процессы старения утеплителей. Вода способствует коррозии металлокомпонентов в конструкции, разрушению структуры материала, развитию плесени и грибка. Для органических утеплителей, таких как пенополиуретан и вспененный полистирол, длительное воздействие влаги может привести к гидролизу, что существенно снижает прочность и долговечность материала.

Срок службы утеплителя зависит от его водопоглощения и способности к восстановлению после воздействия влаги. Например, для пенопластов водопоглощение при полном погружении в воду не должно превышать 1-2% от массы материала. Для минеральной ваты этот показатель составляет 5-10%, но при этом важно, чтобы вата была защищена от длительного контакта с влагой, так как даже кратковременное, но многократное воздействие влаги может вызвать значительное снижение эффективности.

Для улучшения водоотталкивающих свойств современных утеплителей применяются различные добавки и покрытия, которые снижают водопоглощение и ускоряют высыхание материала после намокания. Например, на основе базальтовых и стекловолоконных утеплителей часто используются гидрофобные пропитки, что позволяет увеличить срок службы утеплителя на 30-40%.

Рекомендации по выбору утеплителей: для областей с высоким уровнем влажности предпочтительны материалы с низким водопоглощением, например, экструдированный пенополистирол или пенополиуретан. Также важно предусмотреть защиту утеплителя от прямого контакта с водой, например, с помощью паро- и водоотталкивающих мембран.

Паропроницаемость: выбор материала для стен и кровли

Для стен предпочтительны материалы с умеренной паропроницаемостью, такие как минеральная вата, стекловата или эковата. Они обеспечивают хороший баланс между изоляцией и вентиляцией, предотвращая избыточное накопление влаги. В то же время, при использовании таких материалов важно обеспечить надежную пароизоляцию с внутренней стороны, чтобы не допустить проникновения водяных паров изнутри в утеплитель.

Для кровли выбор материалов зависит от климата региона. В регионах с высоким уровнем осадков и влажности предпочтительны материалы с высокой паропроницаемостью, такие как каменная вата или специальные мембраны. Они позволяют влаге, образующейся в помещении, выходить наружу, предотвращая образование конденсата в конструкции крыши. В то же время, в холодных регионах, где зимние температуры могут быть низкими, важно тщательно подбирать пароизоляцию, чтобы минимизировать теплопотери.

Важным фактором является сочетание паропроницаемости материалов стен и кровли. Если стены имеют высокую паропроницаемость, а кровля – низкую, возможен риск накопления влаги внутри конструкции. Это особенно актуально для современных домов с энергоэффективными покрытиями, где правильно подобранная вентиляция и пароизоляция играют ключевую роль.

Важно помнить, что паропроницаемость материалов может изменяться со временем, особенно при воздействии внешних факторов, таких как дождь или снег. Поэтому для обеспечения долговечности и эффективности утепления рекомендуется регулярно проверять состояние материалов и, при необходимости, заменять элементы, потерявшие свои характеристики.

Горючесть и класс пожарной безопасности утеплителей

Горючесть утеплителей – ключевая характеристика, определяющая безопасность зданий и сооружений в случае возникновения пожара. Каждый строительный материал имеет свой класс горючести, который напрямую влияет на его способность поддерживать горение и выделение токсичных веществ при нагревании. Для теплоизоляционных материалов это особенно важно, так как они могут стать источником быстрого распространения огня, если их параметры не соответствуют требованиям безопасности.

Для оценки горючести утеплителей используется классификация по российским стандартам, включая ГОСТ 30244 и СП 4.13130.2013. Теплоизоляционные материалы делятся на несколько классов по горючести, среди которых выделяются: НГ (негорючий), Г1, Г2, Г3, Г4 (горючие). Класс НГ предполагает отсутствие воспламеняемости и не поддержание горения, что критично для зданий с повышенными требованиями безопасности, таких как больницы и школы. Материалы с классами Г1 и Г2 могут гореть, но только при воздействии высоких температур или открытого огня, в то время как утеплители класса Г3 и Г4 представляют собой значительный риск для жизни и имущества.

Для предотвращения рисков, связанных с горючестью, важно учитывать не только класс горючести материала, но и его дымообразующие характеристики. Например, материалы с низким уровнем выделения дыма, такие как минеральная вата, могут быть более безопасными при пожаре, чем пенополистирол, который выделяет токсичные газы и сильно задымляет помещение. Это также влияет на выбор утеплителей для определённых типов зданий и помещений, таких как жилые комплексы, торговые центры или производственные объекты.

Классификация по пожарной безопасности также включает определение показателей, таких как температура плавления и теплотворная способность, которые помогают оценить, как быстро материал может перейти в активную фазу горения. Важно понимать, что утеплители, даже если они имеют высокий класс горючести, могут подвергать риск объект при воздействии внешних факторов, таких как электрические короткие замыкания, перегрузки электрических сетей или нарушение эксплуатации.

При проектировании зданий следует обязательно учитывать эти параметры в соответствии с нормативными требованиями, используя сертифицированные материалы, прошедшие проверку на соответствие стандартам. Для частных домов и малых объектов, где требования к пожарной безопасности могут быть менее строгими, всё равно рекомендуется выбирать утеплители с максимально возможным классом НГ для предотвращения угроз в случае возникновения аварийных ситуаций.

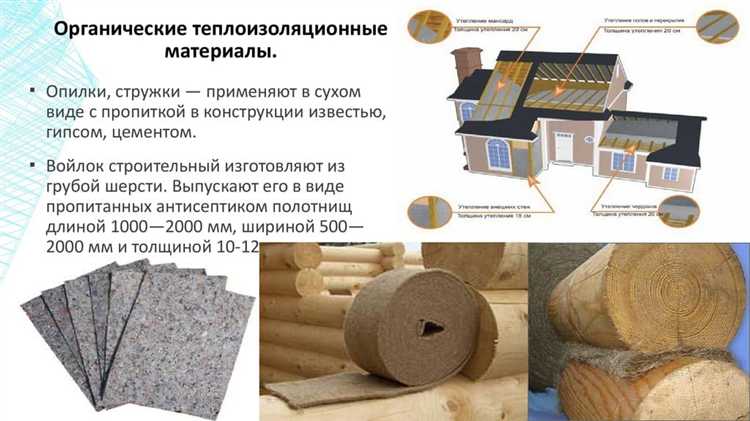

Нельзя забывать и о том, что классификация горючести утеплителей может различаться в зависимости от их состава. Например, органические утеплители, такие как пенополистирол и полиуретановые плиты, обычно имеют более низкий класс пожарной безопасности, чем неорганические материалы – минеральная вата, базальтовые плиты, стекловата. При этом неорганические утеплители в большинстве случаев не только более безопасны по уровню горючести, но и имеют высокую теплоизоляционную эффективность.

Выбор подходящего материала должен быть продиктован не только техническими характеристиками, но и учитываться в контексте специфики эксплуатации здания. Для объектов с повышенными требованиями безопасности – например, в помещениях с высокой концентрацией людей – должны использоваться исключительно негорючие утеплители с сертификатами соответствия. Таким образом, правильная оценка горючести утеплителей играет важную роль в обеспечении долговечности и безопасности зданий.

Механическая прочность при использовании в конструкциях

Для большинства теплоизоляционных материалов (пенопласт, минераловатные плиты, пенополиуретан и другие) показатель механической прочности зависит от их плотности и структуры. Например, пенопласт с плотностью 15–30 кг/м³ обладает низкой прочностью, что ограничивает его применение в тех местах, где требуется высокая стойкость к нагрузкам. В то время как материалы с более высокой плотностью, такие как экструдированный пенополистирол (XPS), могут быть использованы в основаниях или других конструкциях, где нагрузка значительно больше.

Для стеновых и кровельных конструкций, где теплоизоляционные материалы подвергаются постоянным статическим и динамическим нагрузкам, выбирают материалы с высокой стойкостью к сжатию. Пенополистирол с плотностью от 35 кг/м³ и выше, а также минераловатные плиты с армированием имеют хорошую механическую прочность, обеспечивая долговечность и сохранение формы даже при длительном воздействии внешних факторов.

Для защиты теплоизоляции от повреждений при монтаже и эксплуатации важно учитывать не только прочность на сжатие, но и её ударную вязкость. В местах, подверженных возможным механическим повреждениям (например, в фасадных системах или системах «тёплый пол»), следует выбирать материалы, которые обладают хорошими амортизирующими свойствами. Это может быть, например, полиуретан или более плотные виды стекловаты.

Особое внимание следует уделить прочности теплоизоляционных материалов в условиях переменных температур. Например, экструдированные пенополистиролы сохраняют свою механическую прочность при значительных колебаниях температуры, что делает их идеальными для наружных утеплителей, где существует риск замерзания воды в порах материала. Однако для применения в низкотемпературных условиях важно учитывать температурный коэффициент расширения материала, чтобы избежать его деформации.

Также стоит учитывать срок службы материала. С увеличением времени эксплуатации теплоизоляция может терять свои механические свойства из-за воздействия влаги, ультрафиолетового излучения и других факторов. Поэтому для долгосрочных конструкций выбираются материалы, которые устойчивы к старению и обладают высокой стойкостью к внешним воздействиям.

Усадка и стабильность размеров при длительной эксплуатации

Многие современные теплоизоляционные материалы имеют склонность к уменьшению объема и изменению формы со временем, что может приводить к образованию мостиков холода и снижению эффективности теплоизоляции.

Основные причины усадки материалов:

Температурные колебания: При постоянных изменениях температуры материалы могут терять свою первоначальную форму, что приводит к уменьшению их объема. Особенно это актуально для материалов, таких как пенопласт, экструдированный пенополистирол и некоторые виды минеральной ваты.
Влажность: Высокая влажность или поглощение влаги из окружающей среды могут влиять на структуру теплоизоляции, вызывая ее деформацию и усадку. Это особенно заметно для органических и природных материалов.
Механическое воздействие: Постоянные нагрузки или вибрации могут нарушить структуру материала, что, в свою очередь, приведет к его усадке или деформации. Такие процессы более характерны для менее плотных материалов, например, стекловаты.

Стабильность размеров и показатели материалов:

При эксплуатации теплоизоляционных материалов в условиях, где могут возникнуть изменения температур и влажности, важно учитывать коэффициент линейного расширения и влагопоглощение. Эти характеристики напрямую влияют на долгосрочную стабильность размеров.

Пенополистирол: Этот материал имеет низкую склонность к усадке благодаря стабильной структуре и минимальной влагопоглощаемости. Однако при воздействии высоких температур возможна легкая деформация.
Минеральная вата: Минеральная вата склонна к деформации под воздействием влаги, что может привести к ее усадке и снижению теплоизоляционных свойств. Для предотвращения этого рекомендуется использовать пароизоляцию.
Экструдированный пенополистирол (ЭППС): ЭППС устойчив к усадке и сохраняет свои размеры на протяжении многих лет, что делает его хорошим выбором для наружных и подземных конструкций.

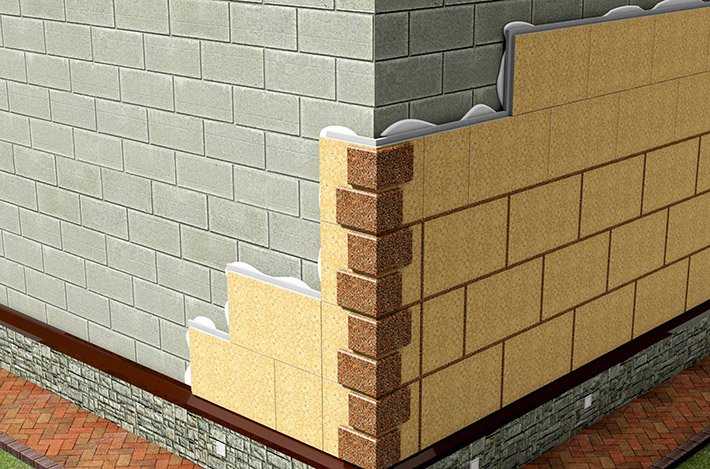

Совместимость с различными строительными материалами

При выборе теплоизоляционных материалов важно учитывать их совместимость с другими элементами строительных конструкций. Неправильный выбор может повлиять на долговечность и эффективность всей системы утепления. Рассмотрим совместимость теплоизоляционных материалов с различными типами строительных материалов.

Кирпич и бетон – это наиболее распространённые материалы, с которыми приходится работать при утеплении зданий. Для них подойдут большинство теплоизоляционных материалов, таких как минеральная вата, пенополистирол и пенополиуретан. Однако важно учитывать, что материалы на основе пенополистирола могут не обеспечивать должной паропроницаемости, что может привести к накоплению влаги в конструкции и образованию плесени. Минеральная вата, в свою очередь, позволяет воздуху циркулировать, что минимизирует риск конденсации.

Дерево – материал, требующий особого подхода. Для него предпочтительнее использовать теплоизоляционные материалы с низким весом и хорошей паропроницаемостью, такие как эковата или минераловатные плиты. Важно, чтобы выбранный утеплитель не вступал в реакцию с древесиной, что может привести к её разрушению. Например, пенополиуретан в сочетании с деревом может вызвать химическую реакцию, которая снижает его долговечность.

Металл требует утеплителя с хорошими адгезионными свойствами, чтобы избежать отслоения материала в условиях перепадов температур. Для металлических конструкций хорошо подходят такие материалы, как пенополистирол, жесткие плиты из минеральной ваты, а также полиуретановые панели. При этом важно помнить, что металл подвержен коррозии при прямом контакте с влагой, поэтому теплоизоляция должна обеспечивать защиту от воздействия влаги и конденсата.

Пенобетон и газобетон имеют высокую пористость, что влияет на выбор утеплителя. Здесь лучше использовать материалы, которые не будут задерживать влагу и обеспечат нормальную циркуляцию воздуха, такие как экструдированный пенополистирол или стекловата. Важно учитывать, что некоторые утеплители могут быть слишком тяжёлыми для этих материалов, что может повлиять на их структурную целостность.

Особое внимание стоит уделить сочетанию теплоизоляции с облицовочными материалами. Например, для фасадных утеплителей часто используют системы с армированием, которые включают сетку и штукатурку. В таких случаях минеральная вата или пенополистирол являются хорошим выбором. Неправильно подобранные материалы могут привести к трещинам в отделке, а также к нарушению теплоизоляционных свойств.

При выборе теплоизоляционного материала всегда необходимо учитывать не только его совместимость с конструкциями, но и климатические условия, в которых будет эксплуатироваться здание. Например, в регионах с повышенной влажностью стоит отдать предпочтение материалам с водоотталкивающими свойствами, в то время как в сухих областях можно использовать менее устойчивые к воде утеплители.

Воздействие ультрафиолета и защита от внешней среды

Ультрафиолетовое (УФ) излучение оказывает значительное влияние на теплоизоляционные материалы, особенно на те, которые используются в наружной отделке зданий и конструкций. Длительное воздействие УФ-излучения может привести к деградации многих типов изоляции, что снижает их эффективность и срок службы.

Основные проблемы, связанные с воздействием УФ-излучения:

Разрушение структуры материала. УФ-лучи могут вызывать разрушение полимерных и пластиковых материалов, приводя к ухудшению их механических характеристик. Это особенно актуально для утеплителей на основе пенополистирола и полиуретана.
Потеря прочности и эластичности. С течением времени УФ-излучение приводит к ухудшению прочности и эластичности материалов. Это может вызвать трещины и микротрещины, что ухудшает теплоизоляционные свойства.
Изменение цвета и внешнего вида. Воздействие УФ-излучения вызывает обесцвечивание и старение наружных слоев материалов, что может ухудшить их эстетические качества, но не всегда прямо влияет на теплотехнические характеристики.

Для защиты от негативного воздействия ультрафиолета применяют различные методы и материалы, которые увеличивают срок службы теплоизоляции:

Анти-УФ добавки. В состав некоторых теплоизоляционных материалов вводят специальные анти-УФ добавки, которые замедляют процессы фотодеградации. Эти добавки могут быть использованы как на этапе производства материала, так и в виде покрытия для уже установленной теплоизоляции.
Защитные покрытия. Для материалов, подверженных воздействию УФ-излучения, применяют защитные покрытия, такие как акриловые или полиуретановые лаковые составы. Эти покрытия обеспечивают барьер, который снижает проникновение ультрафиолетовых лучей.
Использование многослойных конструкций. Важно учитывать, что многослойные изоляционные системы, где внешний слой защищает основной материал от УФ-воздействия, значительно продлевают срок эксплуатации теплоизоляции. Например, в системах вентилируемых фасадов или при утеплении крыши.
Материалы с повышенной УФ-стабильностью. Некоторые утеплители, например, экструдированный пенополистирол (XPS), имеют повышенную стойкость к УФ-излучению, благодаря чему они не теряют своих теплоизоляционных свойств даже при длительном воздействии ультрафиолетовых лучей.

Важным аспектом является выбор утеплителя с учетом климатических условий, так как регионы с высоким уровнем солнечной активности требуют применения более устойчивых к УФ-воздействию материалов. При этом стоит учитывать не только ультрафиолет, но и другие внешние факторы, такие как влажность, дождь и перепады температур.

Защита теплоизоляции от внешней среды должна быть комплексной, сочетая как физические, так и химические методы защиты, что обеспечит надежную эксплуатацию материалов в течение многих лет.

Вопрос-ответ:

Какие основные свойства теплоизоляционных материалов влияют на их эффективность?

Основные свойства теплоизоляционных материалов включают теплопроводность, плотность, водопоглощение, морозостойкость и стойкость к воздействию химических веществ. Теплопроводность — это способность материала проводить тепло; чем ниже этот показатель, тем лучше материал изолирует. Плотность влияет на прочность и массу материала, а водопоглощение — на долговечность и устойчивость к внешним условиям. Морозостойкость важна для использования в регионах с холодным климатом, а стойкость к химическим воздействиям — для защиты от агрессивных веществ.

Какие типы теплоизоляционных материалов считаются наиболее подходящими для утепления стен?

Для утепления стен наиболее популярны такие материалы, как минеральная вата, экструдированный полистирол (XPS), пенополистирол, а также экологические варианты, такие как эковата и фиброволокно. Минеральная вата обладает хорошими теплоизоляционными свойствами и звукоизоляцией, но менее устойчива к влаге. Экструдированный полистирол прочный, водоотталкивающий и имеет низкую теплопроводность, что делает его хорошим выбором для наружных стен и фундамента.

Как выбрать теплоизоляционный материал для крыши, чтобы он выдерживал перепады температур и атмосферные воздействия?

Для утепления крыши важно выбирать материалы с низкой теплопроводностью и высокой стойкостью к внешним воздействиям, таким как влажность и перепады температур. Отличным выбором могут быть рулонные материалы, такие как изоляция на основе битума или стекловаты, а также экструдированный полистирол, который не боится воды и перепадов температуры. Важно также, чтобы материал был устойчив к грибкам и плесени, которые могут возникать из-за конденсата.

Как долговечность теплоизоляционного материала зависит от его характеристик?

Долговечность теплоизоляционного материала напрямую зависит от его стойкости к внешним воздействиям. Например, материалы с низким водопоглощением, как экструдированный полистирол или пенополиуретан, будут служить дольше, чем те, которые могут набирать влагу, например, минеральная вата. Также важную роль играет устойчивость материала к механическим повреждениям и воздействию ультрафиолетового излучения. Чем больше устойчив материал к этим факторам, тем дольше он сохранит свои теплоизоляционные свойства.
