Углы для труб пвх какие бывают

ПВХ углы применяются для изменения направления трубопровода без нарушения герметичности соединения. Углы различаются по величине поворота, типу присоединения и сфере применения. Наиболее распространённые варианты – 90°, 45° и 30°, реже встречаются изделия на 60° и 15°. Выбор конкретного угла зависит от особенностей трассировки системы и требований к монтажу.

Углы 90° чаще всего используются при монтаже канализации внутри помещений, где требуется резкое изменение направления. Такие элементы выпускаются с раструбом или под клеевое соединение. При наружной прокладке предпочтительнее устанавливать два угла по 45°, чтобы уменьшить гидравлическое сопротивление и снизить риск засоров.

Углы 45° находят применение при переходах между этажами, при подключении сантехнических приборов и в местах, где необходимо обеспечить плавный поворот потока. Они снижают нагрузку на систему и продлевают срок службы трубопровода.

Углы 30°, 15° и 60° используются при нестандартной разводке, особенно при обходе архитектурных препятствий или точной стыковке с существующими элементами. Такие элементы редко есть в наличии, поэтому в сложных проектах их заказывают заранее.

Для герметичности соединений важно выбирать углы, совместимые по диаметру и типу крепления с трубами. Нарушение этого принципа часто приводит к протечкам или деформации системы. При использовании клеевых соединений необходимо соблюдать технологию нанесения клея и учитывать время полимеризации.

Чем отличаются углы 45° и 90° при монтаже ПВХ трубопровода

Угол 45° применяется для плавного изменения направления потока. Он снижает гидравлическое сопротивление, что важно в системах с самотечным движением воды, например, в канализации. Также используется при необходимости обойти препятствие без резкого поворота трассы.

Угол 90° предназначен для компактной прокладки трубопровода, особенно в ограниченном пространстве. Однако его применение увеличивает локальное сопротивление, что может привести к снижению пропускной способности и повышенной нагрузке на насосное оборудование. В самотечных системах такой угол повышает риск засоров.

При проектировании трубопровода с учетом диаметра, давления и типа среды предпочтительнее использовать два соединения по 45°, если важна плавность поворота и снижение турбулентности. Угол 90° оправдан в случаях, когда требуется строгое изменение направления при минимуме монтажного пространства.

Для скрытой прокладки в стенах или в полу угол 90° упрощает трассировку, но требует точного расчета, чтобы избежать образования застойных зон. Угол 45° удобен при необходимости обхода несущих конструкций или при подключении к отводу под углом.

Когда применять отводы под углом 30° и 60° в системах водоотведения

Отводы под углом 30° применяются в случаях, когда требуется минимизировать сопротивление потоку при смене направления трубопровода. Такой угол предпочтителен при монтаже длинных горизонтальных участков с небольшим уклоном, особенно в системах с самотечным отводом сточных вод. Использование 30-градусных отводов снижает риск засоров за счёт плавного поворота потока и уменьшает турбулентность.

Угол 60° выбирается при необходимости более компактного обхода препятствий, когда 90° отвод использовать нежелательно из-за вероятного скопления отложений. 60-градусный элемент позволяет сохранить баланс между экономией пространства и допустимым сопротивлением потоку. Его устанавливают в местах подключения санитарных приборов, где геометрия помещения ограничивает монтаж более пологих соединений.

Применение указанных углов должно учитывать нормы СНиП 2.04.01-85 и СП 30.13330.2016. В бытовых системах предпочтение отводам 30° и 60° отдаётся при реконструкции сетей, где важно сохранить пропускную способность при ограниченном пространстве. Использование нескольких соединённых 30-градусных отводов также может заменить 90-градусный элемент, если требуется плавный поворот.

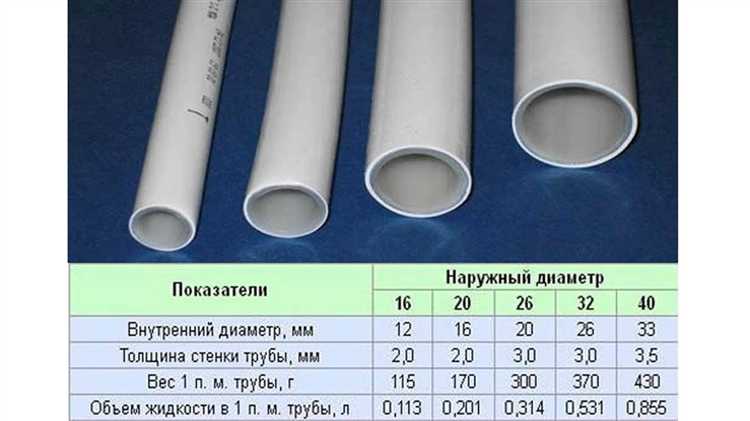

Особенности использования переходных углов с разными диаметрами

Переходные углы применяются при необходимости соединения ПВХ труб разного диаметра под углом. Они незаменимы в системах с изменяющимся сечением потока, где требуется сохранить герметичность и минимизировать гидравлическое сопротивление.

На практике наиболее распространены переходные углы с углами 45° и 90°. Их выбирают в зависимости от конфигурации трассы и требований к пространству. Например, для стеснённых условий предпочтительнее 90-градусный угол, а для плавного поворота и снижения турбулентности – 45-градусный.

Особое внимание требуется при подборе диаметра. Например, соединение трубы 50 мм с трубой 32 мм через переходный угол потребует фитинг с соответствующим внутренним сужением. При этом важно учитывать не только наружные диаметры труб, но и тип соединения: раструбное или клеевое.

Для систем водоснабжения и водоотведения критично выбирать углы, рассчитанные на соответствующее давление. Углы с переходом на меньший диаметр создают дополнительную нагрузку на соединение, особенно при высоком напоре. Использование армированных фитингов или фиксация хомутами снижает риск разгерметизации.

Рекомендации:

1. При монтаже строго соблюдать направление потока – с большего диаметра на меньший.

2. Избегать резких переходов без промежуточных элементов, если разница диаметров превышает 2 ступени (например, с 63 мм на 32 мм).

3. Использовать герметик или клей, совместимый с ПВХ, для повышения надёжности соединения.

4. Учитывать коэффициент местного сопротивления, особенно при проектировании гравитационных систем.

Как выбрать угол для соединения труб в ограниченном пространстве

При монтаже ПВХ труб в тесных нишах, за стеновыми панелями или под сантехническими приборами важно учитывать не только габариты фитинга, но и радиус поворота трубы. Неправильно выбранный угол может создать лишнее напряжение на соединении или затруднить установку.

• Для поворотов на 90° в ограниченном пространстве чаще используют углы с компактным корпусом. Например, угольник с короткими раструбами позволяет экономить до 3–4 см на каждом соединении.
• Если угол 90° не помещается, можно использовать два угольника по 45°, соединённых отрезком трубы длиной 3–5 см. Это увеличивает гибкость трассы и снижает риск трещин на изгибе.
• В местах, где доступ затруднён, лучше применять поворотные углы (с вращающимся соединением). Они позволяют скорректировать направление трубы без дополнительной обрезки.
• Углы с наружной резьбой подходят для участков, где требуется съёмное соединение, например, при подключении к сантехническим приборам. Их удобнее устанавливать в узких зонах с ограниченным доступом к инструменту.
• В нишах и за стенками рекомендуется выбирать углы с минимальным радиусом изгиба – не более 30 мм для труб диаметром до 25 мм. Это уменьшает глубину установки и упрощает разводку.

Перед установкой необходимо проверить соответствие диаметра трубы и фитинга, а также предусмотреть доступ к соединению для возможной замены или обслуживания. Использование силиконовой смазки облегчает монтаж в труднодоступных местах без повреждения уплотнительных колец.

Применение поворотных колен с ревизионным отверстием

Поворотные колена с ревизионным отверстием устанавливаются в системах внутренней и наружной канализации, где необходим доступ к трубе для обслуживания без демонтажа соединений. Основная задача – обеспечение прочного поворота трубы с возможностью инспекции и очистки.

• Угол поворота – чаще всего 45° или 87°, реже 30°. Выбор зависит от требуемой геометрии трассы и минимального сопротивления потоку.
• Материал – непластифицированный ПВХ, предназначенный для безнапорной канализации. Допускается температура сточных вод до +60 °C с кратковременным повышением до +90 °C.
• Диаметры – 110 мм используется в стояках и горизонтальных участках квартирной разводки, 160 мм и более – в наружной канализации.

Колено с ревизией устанавливается в следующих случаях:

1. На поворотах с углом свыше 30°, особенно в горизонтальных участках, чтобы предотвратить засоры и упростить доступ при их возникновении.
2. Перед выходом трубопровода за пределы здания – для обслуживания переходного участка.
3. В длинных горизонтальных линиях – каждые 10–15 метров, если отсутствует другой доступ для прочистки.

При монтаже ревизионное отверстие ориентируют вверх или под углом, удобным для прочистки тросом или гидродинамическим оборудованием. Крышка ревизии должна быть плотно закручена вручную, без инструмента, чтобы сохранить герметичность и не повредить резьбу. Для повышения надёжности применяется силиконовая смазка на уплотнителе.

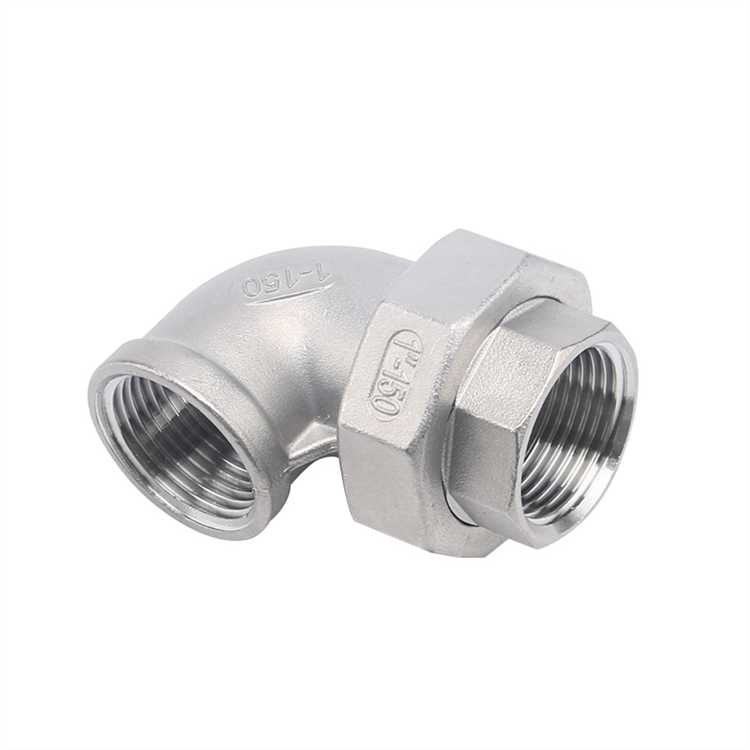

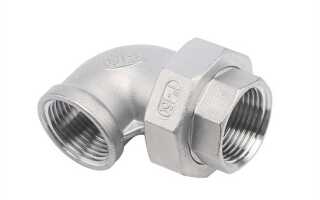

Разборные и клеевые углы: в чём разница и где что использовать

Разборные углы представляют собой фитинги с резьбовыми или защёлкивающимися соединениями, позволяющие быстро собрать или разобрать участок трубопровода без применения клея. Их основное преимущество – возможность демонтажа и повторной сборки, что удобно при временных системах или при необходимости регулярного технического обслуживания. Чаще применяются в системах с небольшим давлением, например, в водоотводах бытового назначения или при монтаже подвижных элементов.

Клеевые углы изготавливаются из ПВХ и предназначены для постоянного соединения с трубами с помощью специализированного клея. Такое соединение обеспечивает герметичность и механическую прочность, выдерживает давление до 16 бар и температурный режим до +60°C. Используются в стационарных системах водоснабжения, канализации, вентиляции и промышленного трубопровода.

Выбор между разборными и клеевыми углами зависит от требований к эксплуатации и условиям монтажа. Если важна возможность замены или ремонтного доступа, стоит предпочесть разборные элементы. Для надежности и долговечности стационарных систем – клеевые углы.

При работе с разборными углами следует учитывать ограничение по давлению и необходимость периодической проверки герметичности соединений. Клеевые углы требуют точного соблюдения технологии склеивания и времени на полимеризацию, что исключает ошибку в монтаже.

В итоге, для водосточных систем, временных конструкций и участков с частым разбором выбирают разборные углы. Для постоянных трубопроводов с устойчивой нагрузкой – клеевые, что гарантирует стабильную работу и отсутствие протечек.

Использование углов с креплением для настенного монтажа труб

Углы с креплением предназначены для фиксации ПВХ труб под заданным углом непосредственно на стене или другой несущей поверхности. Они обеспечивают жёсткую поддержку и минимизируют смещение труб при нагрузках.

Основные типоразмеры таких углов – 45° и 90°, что позволяет эффективно изменять направление трубопровода в пространстве, сохраняя компактность конструкции. Крепёжные элементы обычно выполнены из металла или усиленного пластика и оснащены отверстиями под саморезы или дюбели.

Рекомендуется выбирать углы с креплением, соответствующие диаметру трубы, чтобы обеспечить плотное прилегание и избежать деформации. При монтаже важно выдерживать шаг креплений не более 1,5 метра для систем с низким давлением и 1 метр – для систем с высоким.

Монтажные углы с креплением применяются в системах водоснабжения, канализации и вентиляции, где требуется жёсткая фиксация труб на вертикальных и горизонтальных плоскостях. Они позволяют сохранить целостность трубопровода и уменьшают вибрации.

Для монтажа сначала фиксируют крепёж на стене, затем вставляют трубу в угловой элемент и закрепляют зажимами или клипсами. При необходимости можно использовать уплотнительные прокладки для предотвращения протечек и повышения герметичности соединения.

Как углы влияют на гидравлику трубопровода и скорость потока

Углы в трубопроводах создают зоны турбулентности и дополнительные потери давления. Например, при повороте на 90° потери давления могут увеличиваться на 30-50% по сравнению с прямым участком. Повороты на 45° вызывают меньшие потери – около 15-25%. Это напрямую снижает скорость потока и увеличивает энергозатраты на перекачку жидкости.

Для ПВХ труб с внутренним диаметром до 110 мм при потоке до 3 м/с рекомендуются углы не более 45°, чтобы избежать резкого падения давления. При больших диаметрах и скоростях стоит использовать плавные отводы с углом до 22,5° или с радиусом изгиба не менее 1,5 диаметра трубы. Это минимизирует гидравлическое сопротивление.

Углы влияют не только на скорость, но и на равномерность потока. Резкие повороты приводят к возникновению зон застоя и завихрений, что увеличивает риск отложений и засоров. Использование фасонных частей с оптимизированным профилем улучшает гидравлические характеристики и снижает эксплуатационные риски.

При проектировании трубопроводов важно учитывать коэффициенты местных сопротивлений (ζ) для углов. Для стандартного 90° отводного угла ζ составляет 0,75–1,0, для 45° – 0,4–0,6. Значения ζ позволяют точно рассчитать потери и подобрать насосное оборудование с необходимым запасом мощности.

Рекомендации:

• Минимизировать количество поворотов с углом 90°.
• Использовать углы 45° или менее, особенно на участках с высоким расходом.
• Применять отводы с увеличенным радиусом для снижения турбулентности.
• Учитывать потери на поворотах при расчёте гидравлики и выборе оборудования.

Вопрос-ответ:

Какие основные виды углов применяются для соединения ПВХ труб?

Для ПВХ труб обычно используют углы под 90°, 45° и 22,5°. Угол 90° применяется для резких поворотов, когда нужно изменить направление трубы под прямым углом. Угол 45° помогает сделать плавный переход, уменьшая гидравлические потери и нагрузку на систему. Угол 22,5° используется, когда требуется очень плавное изменение направления, например, при протяжке трубопроводов на большие расстояния или для обхода препятствий.

В каких ситуациях лучше выбрать углы с большим радиусом изгиба для ПВХ труб?

Углы с большим радиусом изгиба рекомендуются для систем, где важно снизить сопротивление потоку жидкости, например, в водоснабжении или канализации. Такие углы уменьшают вероятность засоров и снижают износ труб, особенно при транспортировке абразивных или густых жидкостей. Их часто устанавливают на магистралях с высокими скоростями потока, чтобы избежать резких перепадов давления и шумов.

Можно ли использовать одинаковые углы для труб разного диаметра?

Углы для ПВХ труб изготавливаются с учётом диаметра трубы, поэтому для разных диаметров выбирают соответствующие фитинги. Применение угла, не подходящего по размеру, может привести к утечкам или нарушению герметичности соединения. Кроме того, неправильный подбор фитинга может повлиять на прочность и срок службы трубопровода. Если необходимо соединить трубы разного диаметра, используют специальные переходные фитинги.

Как влияет выбор угла на монтаж и эксплуатацию трубопроводной системы?

Выбор угла влияет на сложность монтажа и характеристики работы системы. Резкие углы, например 90°, упрощают установку и занимают меньше места, но увеличивают нагрузку на стыки и вызывают большее сопротивление потоку. Более пологие углы снижают вероятность протечек и уменьшают гидравлические потери, но требуют больше пространства и времени на монтаж. Правильный выбор углов помогает продлить срок службы и повысить надёжность всей системы.

Какие особенности монтажа углов для ПВХ труб стоит учитывать?

При монтаже углов для ПВХ труб важно тщательно очистить и обезжирить поверхности соединений, чтобы обеспечить хорошую сцепляемость клея или сварочного состава. Следует избегать перекосов и сильных механических нагрузок на стыки, так как пластик может треснуть. Рекомендуется использовать специализированные инструменты для резки и подгонки труб под нужный угол. Также важно соблюдать рекомендуемые производителем сроки высыхания клея или сварки перед запуском системы в работу.
