Щебень под плитный фундамент необходим не для дренажа, как часто ошибочно полагают, а прежде всего для обеспечения устойчивости основания. Он равномерно распределяет нагрузку от плиты, снижает риск просадки и минимизирует влияние пучинистости грунтов. Без щебня плита опирается непосредственно на грунт, что чревато деформациями и трещинами при сезонных колебаниях влажности и температуры.
Фракция щебня имеет критическое значение. Наиболее распространённый выбор – материал с размером зерна 20–40 мм. Он обладает достаточной несущей способностью и хорошо уплотняется. Мелкие фракции забивают поры и ухудшают дренирующие свойства, а слишком крупные создают нестабильное основание.
Толщина щебёночной подушки под плиту должна составлять не менее 20 см. Для пучинистых и водонасыщенных грунтов – до 40 см. Укладка выполняется слоями по 10–15 см с обязательным послойным виброуплотнением. Это исключает образование пустот и обеспечивает стабильность конструкции.
Щебень должен укладываться на тщательно выровненный и при необходимости укреплённый геотекстилем песчаный слой. Геотекстиль предотвращает перемешивание материалов и сохраняет несущую способность подушки в течение всего срока службы здания.
Использование щебня – это не просто строительная традиция, а результат инженерного расчёта. Его игнорирование приводит к неравномерной осадке плиты, перекосу конструкций и удорожанию последующих ремонтных работ. Правильно устроенная щебёночная подушка – залог долговечности фундамента и безопасности всей постройки.

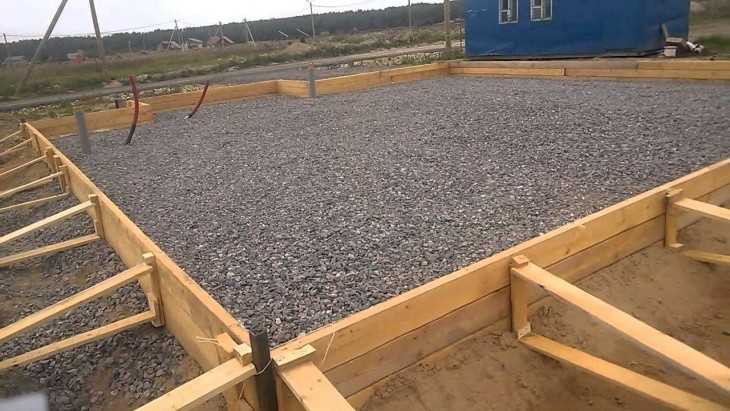

Щебень под фундаментную плиту: зачем и как его использовать
Щебень обеспечивает надежное основание для распределения нагрузки фундаментной плиты и предотвращает просадку грунта. Он служит дренажным слоем, снижая риск капиллярного поднятия влаги, что особенно критично при высоком уровне грунтовых вод.
Рекомендуется использовать фракцию 20–40 мм – она обладает достаточной прочностью и не склонна к усадке. Мелкие фракции (5–20 мм) быстро забиваются, теряя дренажные свойства, а крупные (более 40 мм) затрудняют уплотнение и равномерное распределение нагрузки.
Толщина слоя щебня под плитой должна составлять не менее 150 мм. При слабонесущих грунтах увеличивают до 300 мм. Щебень укладывают на выровненное песчаное основание, предварительно уплотнённое виброплитой. Затем щебень также трамбуется слоями по 10–15 см с использованием виброплиты или катка массой не менее 500 кг.
Перед укладкой плиты на щебень обязательно стелется геотекстиль плотностью от 200 г/м². Он предотвращает смешивание щебня с песком и грунтом, сохраняя фильтрационные свойства и структуру основания.
Нельзя использовать известняковый щебень – он менее устойчив к влаге и подвержен разрушению. Оптимален гранитный – он имеет высокую прочность (до 1200 кг/см²) и низкую водопоглощаемость (до 0,7%).
Правильно уложенный щебень продлевает срок службы фундаментной плиты, минимизирует деформации и сохраняет геометрию конструкции при сезонных подвижках грунта.

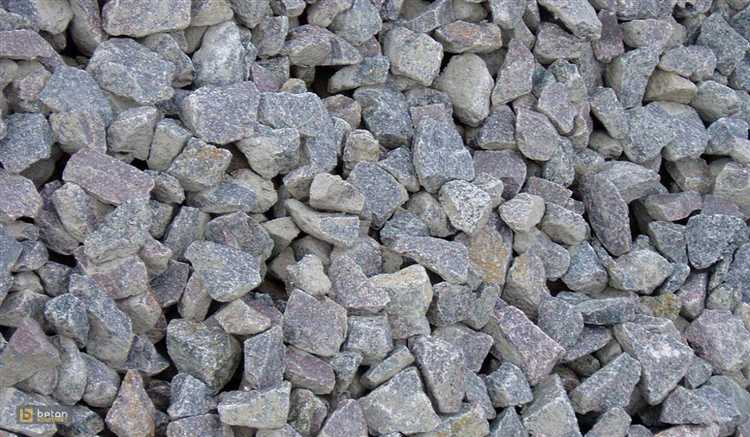

Какие функции выполняет щебень в основании фундаментной плиты
- Распределение нагрузки. Щебень служит промежуточным слоем между плитой и грунтом, обеспечивая равномерную передачу давления от конструкции на основание. Это особенно важно при строительстве на неоднородных или подвижных грунтах.
- Дренаж. Слой щебня толщиной 100–200 мм эффективно отводит грунтовые и дождевые воды, предотвращая накопление влаги под плитой. Это исключает риск промерзания и пучения грунта в холодное время года.
- Снижение капиллярного подъема влаги. Щебень с фракцией 20–40 мм разрушает капиллярную структуру, препятствуя проникновению влаги из грунта к бетону. Это снижает вероятность коррозии арматуры и разрушения плиты.
- Уплотнение основания. При трамбовке щебень формирует плотный и устойчивый слой, повышающий несущую способность основания. Оптимальная степень уплотнения – не менее 0,98 по коэффициенту уплотнения.
- Компенсация подвижек грунта. Щебеночная подушка компенсирует сезонные смещения и усадку грунта, снижая вероятность растрескивания бетонной плиты.
- Ускорение работ. Щебень обеспечивает стабильную основу для устройства гидроизоляции и армирования, упрощая подготовку к заливке.
Использование щебня допускается только после удаления растительного слоя и выравнивания площадки. Перед засыпкой необходимо предусмотреть геотекстиль, исключающий смешивание щебня с грунтом. Уплотнение проводят послойно, контролируя плотность на каждом этапе.
Какой фракции щебень подходит для подушки под плиту
Для устройства щебеночной подушки под фундаментную плиту оптимально использовать щебень с фракцией 20–40 мм. Такой размер обеспечивает достаточную несущую способность, хорошую дренируемость и минимальную усадку слоя при трамбовке.
Мелкий щебень (5–20 мм) применять нецелесообразно: он хуже пропускает воду и склонен к уплотнению с последующей усадкой, что может привести к неравномерному распределению нагрузки. Крупные фракции свыше 40 мм использовать нельзя – они затрудняют равномерное распределение нагрузки и плохо поддаются уплотнению.
Щебень должен быть угловатым, не окатанным – предпочтительно из гранита или прочного известняка. Это обеспечивает стабильность слоя под динамическими и статическими нагрузками. Фракции должны быть равномерно распределены без избытка мелких частиц, чтобы исключить заиливание подушки.
Перед укладкой подушки основание выравнивают и при необходимости засыпают песком. Толщина щебеночного слоя – от 20 до 40 см, в зависимости от расчетной нагрузки. Уплотнение проводится виброплитой послойно, максимум по 15 см за проход, до достижения проектной плотности.
Нужно ли использовать геотекстиль под щебень и зачем
Геотекстиль под щебень при устройстве фундаментной плиты необходим для предотвращения смешивания щебня с грунтом и повышения долговечности основания. Без подстилающего слоя фильтрующего материала со временем щебень частично уходит в грунт, особенно на пучинистых и слабонесущих почвах, что приводит к просадкам и неравномерной усадке плиты.
Используется нетканый геотекстиль плотностью не менее 200 г/м². Он пропускает воду, но задерживает частицы грунта, исключая заиливание щебеночной подушки. Это критично при высоком уровне грунтовых вод или сезонном подтоплении.
Укладка геотекстиля осуществляется на выровненное и уплотнённое основание, без складок и с нахлестом не менее 20 см. Сверху сразу засыпается щебень, чтобы избежать смещения материала ветром или при движении техники.
Экономить на геотекстиле нецелесообразно: его отсутствие приводит к снижению несущей способности подушки и необходимости дополнительных работ по восстановлению основания в будущем.
Толщина слоя щебня: от чего зависит и как рассчитать
Толщина щебеночной подушки под фундаментную плиту зависит от характеристик грунта, расчетной нагрузки здания и уровня грунтовых вод. Нельзя применять универсальное значение – каждый случай требует индивидуального подхода.
1. Тип грунта: На слабых основаниях (глина, суглинки) требуется толщина от 30 до 50 см. На плотных песках достаточно 20–25 см. Щебень компенсирует подвижность и неравномерную осадку, поэтому его объем увеличивается при снижении несущей способности грунта.
2. Нагрузки от здания: Для легких строений (гаражи, одноэтажные дома) применяют слой 20–30 см. При строительстве капитальных домов в 2–3 этажа – 35–50 см. Чем выше масса конструкции, тем толще должна быть щебеночная подушка для равномерного распределения нагрузки.
3. Уровень грунтовых вод: При высоком уровне воды целесообразно увеличить толщину до 40–60 см с обязательным устройством дренажа. Это предотвращает размывание основания и повышает морозостойкость конструкции.
Как рассчитать: Определяют вес здания и тип грунта. На основе инженерно-геологических изысканий подбирают расчетную толщину слоя. Для большинства частных домов с умеренными нагрузками и стабильным песчаным основанием достаточно 25–30 см щебня фракции 20–40 мм с трамбовкой. При сомнениях – выполняют расчет по методике СП 22.13330 или привлекают геотехника.
Порядок укладки щебня под плиту: пошаговая инструкция
Подготовка основания под фундаментную плиту начинается с удаления растительного слоя почвы на глубину 25–40 см. Основание выравнивается с уклоном для отвода воды. Глубина выемки определяется проектной толщиной подушки и уровнем промерзания грунта.
На выровненное основание укладывается геотекстиль плотностью от 200 г/м². Он предотвращает смешивание щебня с грунтом и усиливает дренажные свойства конструкции. Полотна укладываются с нахлестом не менее 20 см, стыки фиксируются строительными скобами.
Далее насыпается слой песка толщиной 10–15 см. Используется карьерный или речной песок средней фракции без примесей. Песок увлажняется и уплотняется виброплитой до плотности не менее 0,95 по Проктору. Проверка выполняется замером осадки при контрольном проходе.
Щебень укладывается слоями по 10–15 см. Общая толщина слоя – 20–40 см в зависимости от расчетной нагрузки. Используется фракция 20–40 мм, предпочтительно гранитная – за счет высокой прочности и устойчивости к морозу.
Каждый слой щебня трамбуется виброплитой массой не менее 100 кг. Уплотнение выполняется до момента, когда след от ботинка глубиной не превышает 1 см. После уплотнения поверхность выравнивается по уровню, отклонение – не более 1 см на 2 м длины.
По завершении укладки и уплотнения щебня повторно расстилается геотекстиль – между щебнем и бетонной плитой. Это предотвращает вымывание цементного молочка в дренажный слой и снижает потери прочности фундамента.
Типичные ошибки при использовании щебня под плитный фундамент
Одна из распространённых ошибок – использование щебня с фракцией менее 20 мм. Мелкий материал не обеспечивает достаточной несущей способности и плохо дренирует воду, что приводит к переувлажнению основания и снижению прочности фундамента.
Неправильная толщина щебёночной подушки – ещё одна критическая ошибка. Слой менее 20 см недостаточен для распределения нагрузки и отвода воды. Оптимальная толщина – 30–40 см, в зависимости от типа грунта и массы здания.
Часто щебень укладывают без уплотнения виброплитой. Неуплотнённая подушка со временем проседает, вызывая неравномерную усадку плиты и появление трещин. Уплотнение следует проводить послойно – каждые 10–15 см.
Использование строительного мусора вместо щебня – грубое нарушение. Такие материалы не имеют стабильных прочностных характеристик и могут содержать органику, способствующую подвижке основания.
Отсутствие геотекстиля между щебнем и грунтом приводит к загрязнению подушки частицами земли. Это снижает дренирующие свойства слоя, увеличивает риск переувлажнения и пучения при замерзании.
Щебень без острогранной формы (например, гравий или округлый камень) не формирует устойчивую структуру, легко смещается под нагрузкой, снижая стабильность основания.
Вопрос-ответ:
Зачем вообще нужен щебень под фундаментную плиту? Разве нельзя заливать бетон прямо на грунт?
Щебень используется под фундаментной плитой, чтобы обеспечить устойчивое и равномерное основание. Он помогает распределить нагрузку от здания, снижает риск подвижек и просадок, особенно на слабых или подвижных грунтах. Кроме того, через слой щебня легче уходит вода, что снижает вероятность накопления влаги под плитой и образования трещин в бетоне. Заливка бетона напрямую на грунт может привести к неравномерной усадке и преждевременному разрушению конструкции.
Какой толщины должен быть слой щебня под плитным фундаментом?
Обычно толщина слоя щебня под фундаментной плитой составляет от 20 до 40 см. Точное значение зависит от типа грунта, предполагаемой нагрузки и климатических условий. Например, на пучинистых или влажных почвах может понадобиться более толстый слой — до 50 см. При этом важно, чтобы щебень был хорошо уплотнён послойно — это обеспечивает устойчивость основания и предотвращает его просадку в будущем.
