Точный замер диаметра дюбеля является ключевым этапом для правильного выбора сверла и обеспечения надежного крепления в строительных и ремонтных работах. Стандартный диаметр дюбеля варьируется от 6 до 14 мм, и отклонения всего в 0,1 мм могут привести к недостаточной фиксации или повреждению материала.
Штангенциркуль – инструмент с точностью до 0,02 мм, позволяющий измерить диаметр дюбеля с высокой степенью достоверности. Для корректного замера необходимо зафиксировать дюбель в среднем сечении, избегая измерений у заостренных или деформированных концов, чтобы исключить погрешности.
Рекомендации: перед замером убедитесь, что штангенциркуль откалиброван и чист. При снятии показаний фиксируйте наружный диаметр без давления, чтобы не деформировать пластиковую оболочку дюбеля. Такой подход гарантирует точность, необходимую для подбора сверла и исключает риск разрушения крепежа при установке.
Выбор подходящего штангенциркуля для измерения дюбеля
Для точного измерения диаметра дюбеля необходим штангенциркуль с точностью не менее 0,02 мм. Оптимален прибор с диапазоном измерений от 0 до 150 мм, поскольку стандартные дюбели обычно имеют диаметр от 6 до 12 мм, а длина не превышает 100 мм. Важно, чтобы штангенциркуль имел глубокие губки, что позволит удобно захватить цилиндрическую поверхность дюбеля без смещения.
Выбор цифрового штангенциркуля с ЖК-дисплеем оправдан при регулярных измерениях, так как он ускоряет процесс считывания данных и снижает вероятность ошибок. Механические модели с нониусом также подходят, но требуют опыта для точного считывания показаний.
Материал корпуса и губок – предпочтительно нержавеющая сталь, обеспечивающая устойчивость к коррозии и долговечность. Для повышения точности измерений рекомендуется выбирать модели с минимальным люфтом направляющих и плавным ходом движущихся частей.
Особое внимание следует уделить наличию функции «нулевой установки» после закрытия губок, что гарантирует корректный отсчет диаметра. Важна и возможность переключения единиц измерения – миллиметры и дюймы, если требуется работа с международными стандартами дюбелей.
В итоге, для измерения диаметра дюбеля стоит ориентироваться на цифровой штангенциркуль из нержавеющей стали с диапазоном до 150 мм, точностью 0,02 мм, глубокими губками и функцией обнуления. Такой прибор обеспечит быстрые и точные измерения без необходимости дополнительной калибровки.
Подготовка дюбеля к точному измерению
Перед измерением диаметра дюбеля штангенциркулем необходимо тщательно очистить поверхность изделия от загрязнений, пыли и остатков монтажной пены или клея. Для этого применяют мягкую безворсовую ткань или спиртовой раствор, исключающий изменение размеров материала.
Дюбель должен быть при комнатной температуре, так как пластик и металл расширяются или сжимаются при температурных колебаниях. Оптимальный диапазон температуры – от 20 до 25 °C.
Проверяют целостность дюбеля: трещины, деформации и сколы искажают результаты измерения. Измерение проводят только на изделии без видимых дефектов.
При наличии технологических фасок или неровностей на концах дюбеля их аккуратно срезают или шлифуют мелкой наждачной бумагой (зернистость 400–600), чтобы обеспечить ровную опорную поверхность для штангенциркуля.
Рекомендуется фиксировать дюбель в неподвижном положении на плоской поверхности или в держателе, предотвращая сдвиги во время замера.
Правильное положение дюбеля при замере штангенциркулем
Для точного измерения диаметра дюбеля штангенциркулем важно правильно расположить изделие относительно измерительных губок инструмента.
- Дюбель должен находиться в неподвижном состоянии без перекоса и смещений.
- Измерять следует по самой толстой части дюбеля, избегая конусных или деформированных зон.
- Губки штангенциркуля размещают строго перпендикулярно оси дюбеля, чтобы исключить искажения результата.
- Дюбель располагают между губками так, чтобы ось инструмента совпадала с осью цилиндрической части дюбеля.
- При наличии рифления или ребристой поверхности измерение проводят в зоне без выступов либо учитывают их высоту для корректировки данных.
- Если дюбель имеет овальную форму, измерения выполняют по двум взаимно перпендикулярным направлениям и берут среднее значение.
Нарушение положения дюбеля ведёт к смещению губок и неверной фиксации, что отражается на результатах замера диаметра с погрешностью более 0,1 мм.
Техника считывания показаний штангенциркуля при измерении диаметра
Для точного определения диаметра дюбеля штангенциркуль необходимо расположить строго перпендикулярно оси изделия. Положение губок должно обеспечивать плотный контакт с внешними поверхностями без смещения.
- Закройте губки инструмента вокруг дюбеля, добиваясь равномерного прижатия без усилий, вызывающих деформацию.

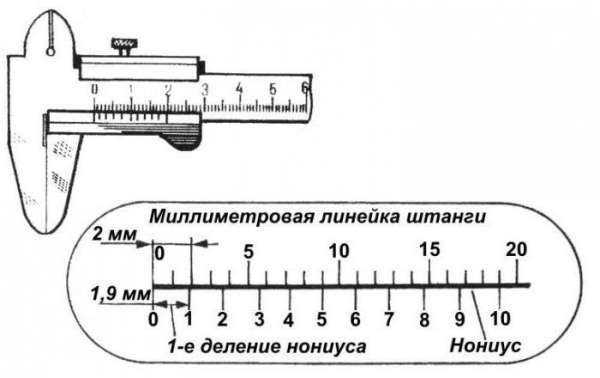

- Считайте показания с основной шкалы, фиксируя целые миллиметры, видимые напротив нулевого деления нониуса.
- Определите десятые доли миллиметра по нониусу – найдите деление, которое совпадает с делением основной шкалы.
- Сложите значения основной шкалы и нониуса для получения окончательного измерения диаметра с точностью до 0,1 мм.
Для повышения точности измерений следует повторить процесс 2–3 раза, вращая дюбель вокруг оси и выбирая среднее значение. Избегайте надавливания, способного изменить форму дюбеля и исказить результат.
Как избежать ошибок при измерении диаметра дюбеля
Перед измерением убедитесь, что штангенциркуль откалиброван и лезвия чистые, без загрязнений и повреждений. Положение дюбеля должно быть строго перпендикулярно губкам инструмента, чтобы избежать смещения результата.
Измеряйте диаметр в нескольких местах по длине дюбеля, так как производственные допуски могут привести к небольшим отклонениям. Фиксируйте минимальное значение для точности подгонки.
Не прилагайте чрезмерное усилие при захвате, чтобы не деформировать пластик или металл дюбеля и не исказить данные. Пользуйтесь плавным движением, обеспечивая стабильное положение штангенциркуля.
Если дюбель имеет ребра или фаски, измеряйте диаметр в зоне без выступов, иначе показания будут завышены. При измерении круглых элементов выбирайте середину гладкой части.
Избегайте измерения на неровных поверхностях или в условиях сильного освещения, создающего блики на шкале. Оптимальная освещённость помогает лучше прочесть результат.
Регулярно проверяйте нулевую отметку штангенциркуля перед каждой серией измерений, особенно после транспортировки или длительного хранения.
Сравнение результатов измерения с техническими стандартами дюбелей
Диаметр дюбеля при измерении штангенциркулем должен соответствовать нормативным значениям, установленным в ГОСТ 32067-2013 и технических условиях производителя. Для стандартного пластикового дюбеля с номинальным диаметром 6 мм допуск по диаметру составляет ±0,1 мм, для 8 мм – ±0,15 мм, для 10 мм – ±0,2 мм.
Измеренный внешний диаметр должен быть не меньше номинального, иначе дюбель не обеспечит необходимой фиксации в отверстии. При отклонении более чем на 0,1 мм в меньшую сторону рекомендована замена изделия. Если диаметр превышает верхний предел, возможны трудности при установке или повреждение монтажного отверстия.
Для точного контроля рекомендуется снимать не менее трех замеров по окружности дюбеля с интервалом 120°. Среднее значение должно попадать в указанные пределы. Резкие отклонения в одной из точек указывают на брак или деформацию.
Особое внимание стоит уделить дюбелям с металлическими втулками: наружный диаметр пластикового корпуса проверяют по тем же допускам, а диаметр металлической части – согласно техническим паспортам, где допуски могут составлять ±0,05 мм.
При регулярном контроле партии изделий допускается использование штангенциркуля с точностью не менее 0,05 мм. Измерения проводят при температуре от +15 до +25 °C, чтобы исключить температурное расширение материалов.
Обработка и использование данных измерения в практике
Точность измерения диаметра дюбеля напрямую влияет на качество монтажа крепежа. После снятия показаний штангенциркулем следует сверить результат с нормативными допусками, указанными в технической документации производителя. Например, для дюбелей диаметром 8 мм максимально допустимое отклонение составляет ±0,1 мм.
При серийных измерениях полезно фиксировать каждое значение и вычислять среднее арифметическое для оценки стабильности размеров партии. Разброс измерений свыше 0,2 мм может свидетельствовать о производственном браке или неправильном хранении материала.
Полученные данные используют для подбора сверл и крепежных элементов. Если диаметр дюбеля превышает номинал, необходимо выбрать сверло с соответствующим увеличенным диаметром, чтобы избежать деформации при установке.
Регулярный контроль диаметра дюбелей перед началом монтажных работ помогает предотвратить ошибки и снижает риск повреждения конструкции. При выявлении систематических отклонений целесообразно уведомить поставщика и приостановить использование партии до выяснения причины.
Хранение измеренных данных в электронном виде облегчает анализ и отслеживание качества поставок. Для повышения точности измерений штангенциркуль следует калибровать минимум раз в полгода и очищать от загрязнений перед каждым замером.
Вопрос-ответ:
Как правильно зажать штангенциркуль при измерении диаметра дюбеля?
Для точного измерения следует аккуратно зафиксировать губки штангенциркуля на поверхности дюбеля, не сжимая слишком сильно, чтобы не деформировать материал. Нужно добиться плотного контакта без усилий, которые могли бы изменить форму дюбеля. Рекомендуется несколько раз повторить измерение, чтобы убедиться в стабильности результата.
Можно ли измерить диаметр дюбеля, если он имеет неровности или повреждения?
Если поверхность дюбеля повреждена или имеет заметные дефекты, измерение может быть менее точным. Лучше выбирать участки без видимых повреждений для замера. Если дюбель сильно деформирован, стоит заменить его, так как точное определение размера станет затруднительным и не даст надежных данных.
Как определить, какой тип штангенциркуля подходит для измерения диаметра дюбеля?
Для измерения диаметра дюбеля достаточно обычного штангенциркуля с миллиметровой шкалой, который обеспечивает точность до 0,1 мм. Если нужно более точное измерение, можно использовать цифровой вариант с возможностью считывать результат на экране. Главное, чтобы инструмент имел достаточно широкие губки для охвата дюбеля.
Какие ошибки чаще всего допускают при измерении диаметра дюбеля штангенциркулем?
Частой ошибкой является чрезмерное сжатие губок, из-за чего дюбель может сжаться и показания будут меньше настоящего размера. Еще одна распространённая ошибка — измерение под углом, когда губки не располагаются перпендикулярно оси дюбеля, что приводит к неправильным результатам. Иногда забывают проверить нулевую отметку штангенциркуля перед началом измерений, что тоже влечёт неточности.
