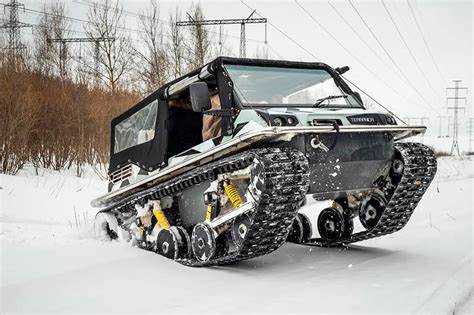

Гусеничный вездеход – оптимальное решение для передвижения по сложному бездорожью: снегу, болоту, песку и каменистым участкам. Для самостоятельной сборки потребуется точный подбор деталей и понимание ключевых технических параметров машины.
Первый шаг – выбор гусениц. Для прочности и долговечности лучше использовать металлические или усиленные резиновые гусеницы шириной от 300 мм, способные выдержать вес до 800 кг. Широкие гусеницы обеспечат лучшую проходимость и снизят давление на грунт.
Двигатель выбирается исходя из массы конструкции и предполагаемой нагрузки. Для базового вездехода с массой до 500 кг оптимален двигатель внутреннего сгорания мощностью от 10 до 15 л.с., например, модели от бензокос или мотоблоков. Важна возможность регулировки передачи и устойчивость к вибрациям.
Каркас конструкции должен быть жестким и легким, чаще всего применяют стальные профильные трубы толщиной 3-5 мм. Особое внимание уделяется месту крепления подвески и узлам трансмиссии – они должны выдерживать ударные нагрузки без деформаций.
Надежность гусеничного вездехода во многом зависит от правильной сборки редукторов и системы натяжения гусениц. Рекомендуется использовать подшипники закрытого типа и предусмотреть возможность быстрой регулировки натяжения в полевых условиях.

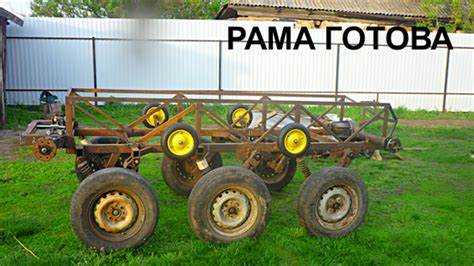

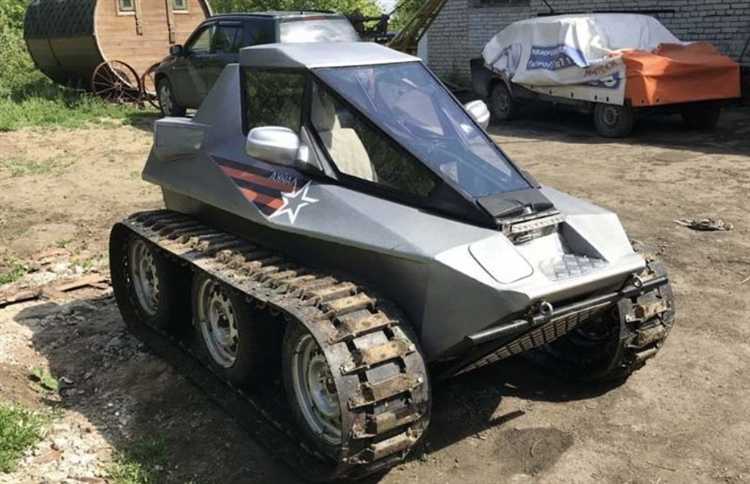

Выбор и подготовка шасси для гусеничного вездехода
Основной параметр при выборе шасси – его грузоподъёмность. Для большинства бытовых гусеничных вездеходов оптимальна база с нагрузкой от 500 до 1000 кг. Рекомендуется использовать базу от старых мотоблоков или мини-тракторов, так как они имеют прочную раму и подходящие размеры для установки гусеничной трансмиссии.
Диаметр ведущих колёс должен быть не менее 30 см для обеспечения достаточного сцепления с грунтом. Ширина опорной поверхности гусеницы зависит от типа грунта: для рыхлых почв – от 25 см, для твердого покрытия можно использовать 15–20 см.
Подготовка шасси включает усиление рамы сварными накладками из стального уголка толщиной не менее 4 мм, чтобы предотвратить деформацию под нагрузкой. Места крепления подвески требуют обязательного усиления пластинами толщиной 5 мм.
Для плавности хода и снижения износа применяют пружинную или торсионную подвеску. В условиях ограниченного бюджета допускается жесткая установка ведущих и поддерживающих роликов с добавлением амортизационных элементов из резиновых подушек.
Перед монтажом гусениц проверьте состояние подшипников ведущих звёздочек и роликов. Необходимо заменить изношенные элементы на подшипники закрытого типа с классом точности не ниже P6, что обеспечит долговечность и устойчивость к загрязнениям.
В целях повышения проходимости рекомендуются увеличенные выносные опоры для опорных катков, чтобы снизить давление на грунт и улучшить распределение веса. Оптимальное расстояние между ведущим и направляющим колёсами – 1,2–1,5 метра для обеспечения стабильности и минимизации пробуксовки.

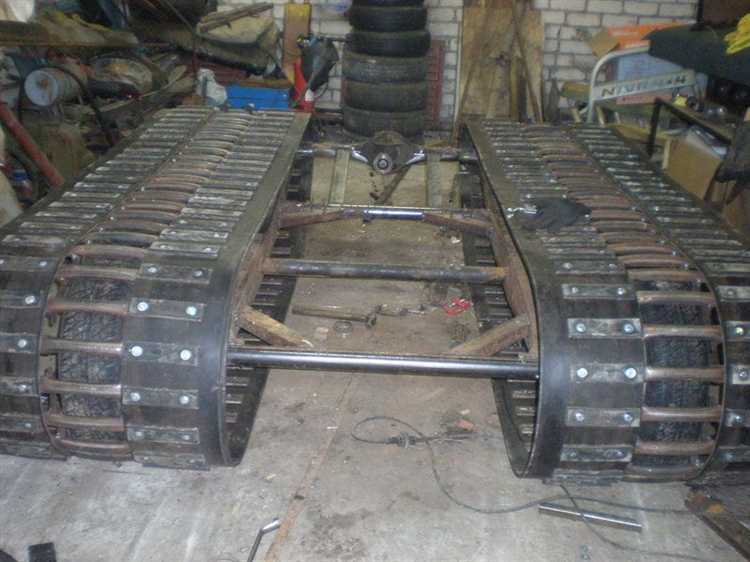

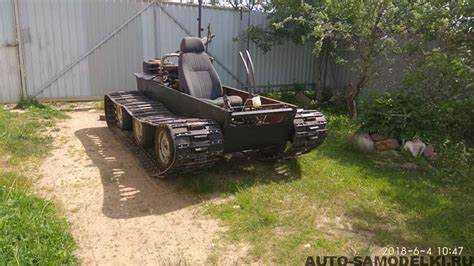

Изготовление и монтаж гусеничных лент из доступных материалов
Для создания гусеничных лент оптимально использовать листовую резину толщиной 8–10 мм с высокой износостойкостью. В качестве основы подойдут армированные автомобильные камеры или ремни ГРМ, обеспечивающие прочность и гибкость. Ширина ленты должна соответствовать ширине опорных катков – обычно 200–250 мм.
Разметку ленты выполняют с учетом установки металлических или пластиковых направляющих пластин. Пластины толщиной 4–5 мм рекомендуется вырезать из стального листа или пластика ПВХ, длина каждой – 150–200 мм, с отверстиями для болтового крепления через каждые 30–40 мм. Они предотвращают спадание ленты с ведущих и направляющих колес.
Соединение концов ленты выполняют с помощью металлических пластин и болтов М8 с гайками, фиксируя концы с натяжением для исключения провисания. Перед сборкой концы необходимо тщательно очистить и обезжирить, после чего усилить участки соединения накладками из резины толщиной 6–8 мм для равномерного распределения нагрузки.
Монтаж ленты начинают с установки ведущего и натяжного колес. Ленту надевают, обеспечивая натяжение около 15–20 мм провиса между опорными катками. Регулировку натяжения производят изменением положения натяжного колеса с помощью винтового механизма или пружинного натяжителя. Важно проверить равномерность натяжения по всей длине и отсутствие перекосов.
После установки проводят испытание на холостом ходу с нагрузкой до 150 кг, следя за целостностью соединений и отсутствием соскальзывания. В процессе эксплуатации рекомендуется регулярно смазывать металлические крепления и контролировать состояние резины, чтобы своевременно заменить изношенные участки.

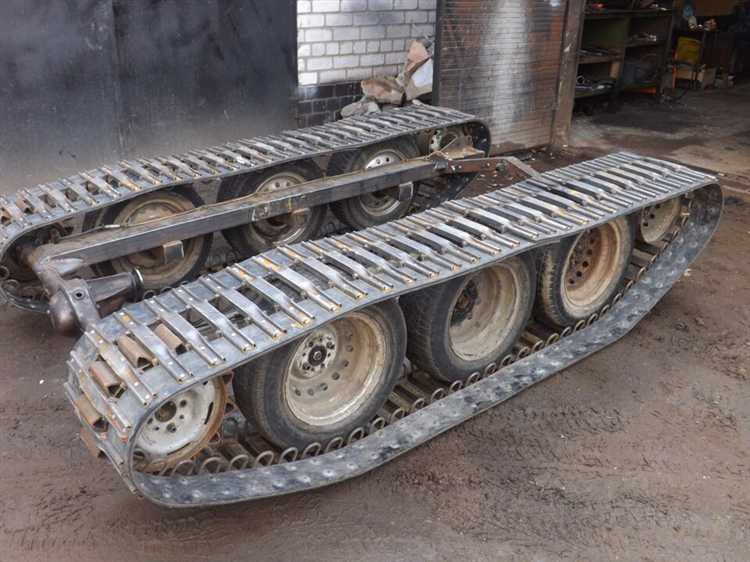

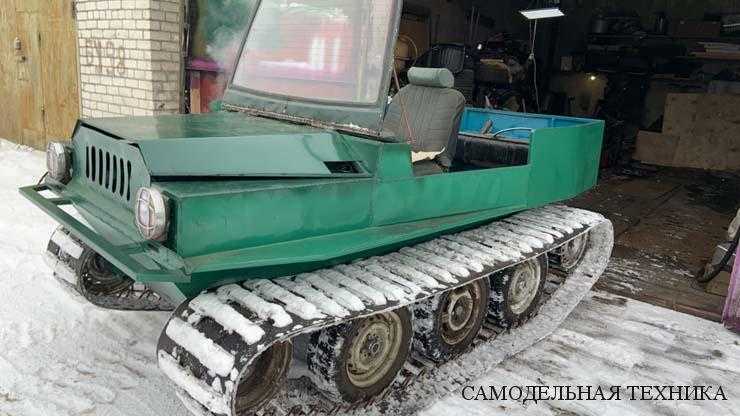

Сборка ходовой части и установка подвески
Для гусеничного вездехода ходовая часть – основа надежности и проходимости. Начинайте с выбора базовых компонентов: опорных катков, направляющих роликов, звездочек и гусениц с нужной длиной и шириной. Оптимальная ширина гусеницы для средней нагрузки – 300–400 мм, шаг звеньев – 50–60 мм.
Последовательность сборки ходовой части:
- Закрепите на раме опорные катки. Для равномерного распределения веса используйте минимум 4 катка с пружинной подвеской на каждую сторону. Диаметр катков – 150–200 мм, с резиновыми ободами для амортизации.
- Установите направляющие ролики сверху рамы, обеспечивающие фиксацию гусеницы. Расстояние между роликами должно соответствовать длине звена, чтобы избежать перекоса.
- Закрепите ведущие звездочки на валу редуктора. Количество зубьев выбирайте в диапазоне 15–20 для оптимального соотношения скорости и тяги.
- Натяните гусеницу, избегая чрезмерного провисания. Используйте натяжные ролики с возможностью регулировки положения для поддержания постоянного натяжения.
Установка подвески требует точной настройки амортизации и подрессоривания:
- Применяйте пружинно-гидравлические амортизаторы с ходом не менее 100 мм для каждого опорного катка.
- Расположите амортизаторы под углом 30–45° к раме, чтобы снизить ударные нагрузки при движении по неровностям.
- Используйте усиленные крепежные элементы из стали марки не ниже Ст3, с классом прочности не менее 8.8.
После сборки обязательно проведите проверку:
- Проверьте свободный ход катков и роликов без заеданий.
- Оцените натяжение гусеницы при рабочем положении подвески.
- Проверьте герметичность редукторов и отсутствие люфтов в соединениях.
Точное соблюдение указанных параметров обеспечит долговечность ходовой части и комфортную работу подвески в любых условиях.
Выбор и установка двигателя с системой трансмиссии
Для гусеничного вездехода оптимален бензиновый или дизельный двигатель мощностью от 15 до 30 л.с. Выбор зависит от массы конструкции и предполагаемой нагрузки. Легкие модели до 500 кг обычно комплектуются двигателями объемом 250–400 см³ с рабочими оборотами 3000–4000 об/мин. Для более тяжелых вариантов требуется двигатель с объемом от 500 см³ и мощностью не ниже 25 л.с.
Рекомендуется использовать силовые агрегаты с горизонтальным расположением вала – это упрощает подключение к трансмиссии и снижает общий профиль машины. Важно обеспечить двигатель системой принудительного воздушного охлаждения, чтобы избежать перегрева при продолжительной работе в условиях низких скоростей и высокой нагрузки.
Трансмиссия должна включать механическую коробку передач с минимум тремя ступенями (две вперед и одна назад). Варианты с вариатором целесообразны для облегченных моделей, однако для надежности и ремонтопригодности предпочтительнее механика. Главная передача – цепная или шестеренная, с передаточным числом от 3:1 до 5:1, что обеспечивает баланс между скоростью и тягой.
Перед установкой трансмиссии необходимо проверить соосность валов двигателя и редуктора, чтобы избежать повышенного износа. Для соединения используйте жесткую муфту или упругую с минимальным люфтом. Крепление коробки передач должно быть жестким, с виброизоляцией через резиновые подушки.
При монтаже двигателя на раму применяйте регулируемые кронштейны для точной настройки натяжения цепи или ремня привода. Следите, чтобы расстояние между звездами обеспечивало необходимый запас по натяжению без чрезмерного усилия, что увеличит срок службы трансмиссии.
Для обслуживания системы трансмиссии важно предусмотреть легкий доступ к смазочным и контрольным точкам, а также возможность быстрой замены изношенных элементов. Рекомендуется использовать закрытые цепные передачи с защитными кожухами для снижения загрязнения и продления ресурса.
Проектирование и изготовление рулевого управления
Для гусеничного вездехода рулевое управление базируется на принципе раздельного торможения или изменения скорости гусениц. Выбор способа зависит от массы машины и требуемой маневренности.
- Выбор типа рулевого управления:
- Дифференциальное торможение – наиболее простое, требует установки тормозных механизмов на одну из гусениц.
- Гидростатическое управление – сложнее, но обеспечивает плавное и точное управление скоростью обеих гусениц.
- Механическое сцепление с изменением натяжения гусениц – редко применяется из-за сложности и низкой надежности.
- Проектирование механических компонентов:
- Каркас рулевого механизма должен иметь жёсткость не менее 100 Н/мм², чтобы исключить деформации при нагрузках.
- Используйте подшипники с минимальным люфтом для валов управления (размер не менее 6204 для обеспечения долговечности).
- Привод руля реализуйте через рулевую колонку с шарнирным соединением, исключающим заедания.
- Изготовление тормозных механизмов:
- Используйте дисковые или барабанные тормоза с усилием сжатия не менее 800 Н, рассчитанным на массу машины с запасом 20%.
- Материал тормозных колодок – асбестосодержащие или керамические, с коэффициентом трения не менее 0.35.
- Гидравлический привод тормозов предпочтительнее, обеспечивает равномерное срабатывание и удобство обслуживания.
- Гидравлическая система (при её использовании):
- Насос должен обеспечивать давление от 15 до 20 МПа, объём масла – не менее 2 литров для стабильной работы.
- Используйте распределители с плавной регулировкой потока, для контроля скорости каждой гусеницы.
- Устанавливайте манометры и аварийные клапаны для предотвращения перегрузок и контроля состояния системы.
- Сборка и настройка:
- После монтажа проверяйте люфт рулевого колеса – он не должен превышать 5°.
- Отрегулируйте натяжение гусениц, чтобы исключить проскальзывание при поворотах.
- Тестируйте систему на различных скоростях, обращая внимание на равномерность замедления и точность поворота.
Основной ошибкой является недооценка нагрузки на рулевой механизм, что приводит к преждевременному износу деталей. Проектирование должно учитывать максимальную массу и предполагаемые условия эксплуатации, включая перепады температуры и влажность.
Организация электрооборудования и системы запуска
Для надежной работы гусеничного вездехода электрооборудование строится на основе 12-вольтовой бортовой сети с использованием аккумулятора емкостью не менее 60 А·ч. Аккумулятор должен быть установлен в защищенном от влаги и пыли корпусе с креплением, исключающим вибрации.
Основным элементом системы запуска является электростартер мощностью от 1,2 кВт, совместимый с выбранным двигателем внутреннего сгорания. Рекомендуется использовать реле стартера с номиналом не ниже 70 А для исключения перегрева и пропадания контакта при пуске.
Пусковая цепь должна включать выключатель зажигания с защитой от случайного срабатывания и предохранитель на 30 А, установленный вблизи аккумулятора. Для удобства обслуживания применяют клеммные колодки и кабели сечением не менее 16 мм² на основные линии питания.
Провода прокладываются в гофрированной трубке, что повышает износостойкость и защищает от механических повреждений. Контакты и соединения обжимаются клеммами с обязательной изоляцией, чтобы исключить коррозию и короткие замыкания.
Для контроля состояния зарядки устанавливается вольтметр с диапазоном 8–16 В, а для защиты электрооборудования от перепадов напряжения целесообразно применять стабилизатор или реле регулятор напряжения.
Дополнительные элементы системы – кнопка аварийной остановки двигателя, встроенная в переднюю панель, и блок предохранителей с прозрачной крышкой для быстрого визуального контроля.
Тестирование и регулировка работы гусеничного вездехода
Первый этап тестирования – проверка натяжения гусениц. Используйте измерительную линейку или динамометр, чтобы убедиться, что прогиб гусеницы в среднем секторе составляет 15-20 мм при нормальной нагрузке. Слишком сильное натяжение увеличит износ подшипников и трение, слабое – приведёт к слетанию с направляющих.
Проверка работы трансмиссии проводится при минимальной нагрузке, прогрев двигательной установки до рабочей температуры (около 80 °C). Контролируйте отсутствие вибраций и посторонних шумов в редукторе и карданных валах. Допустимый уровень вибраций – не выше 3 мм/с на корпусе редуктора.
Регулировка тормозной системы должна обеспечить остановку вездехода с полной загрузкой на дистанции не более 4 метров с скорости 10 км/ч. Проверьте равномерность срабатывания тормозов на каждой гусенице и отрегулируйте усилие нажима троса или гидроцилиндра.
Проверка углов установки направляющих колёс и роликов проводится с помощью угломера. Отклонения более 2° вызывают повышенный износ гусеницы и ухудшают управляемость. Подстройте положение направляющих по технической документации, используя регулируемые крепления.
Для контроля давления в шинах поддерживайте рекомендованное значение 0,3-0,5 атм для пневматических подвесок. Избыточное давление приводит к снижению проходимости, а недостаток – к ускоренному износу и возможным деформациям корпуса.
Заключительный этап – тест-драйв по разным типам покрытий (грунт, снег, камни) с максимальной нагрузкой. Фиксируйте любые нестандартные звуки, перегревы или просадки в динамике. По результатам корректируйте систему смазки, натяжение и балансировку гусениц.
Вопрос-ответ:
Какие основные материалы и детали нужны для сборки гусеничного вездехода своими руками?
Для создания гусеничного вездехода понадобятся прочные металлические профили и листы для рамы и корпуса, двигатели (чаще всего бензиновые или электродвигатели), гусеничные ленты или цепи с траками, редукторы, оси с подшипниками, рулевое управление, а также элементы подвески. Кроме того, потребуются инструменты для сварки и механической обработки металла. Правильный выбор деталей зависит от предполагаемой нагрузки и условий эксплуатации транспорта.
Как правильно выбрать двигатель для самодельного гусеничного вездехода?
При выборе двигателя важно учитывать массу конструкции, предполагаемую скорость и тип местности. Обычно используют двигатели внутреннего сгорания мощностью от 10 до 30 лошадиных сил для компактных моделей. Электродвигатели подходят для тихой работы и управления с точным контролем оборотов, но требуют аккумуляторных батарей с большой емкостью. Также стоит обращать внимание на доступность запчастей и возможность ремонта.
Какие ошибки чаще всего совершают при изготовлении гусеничного вездехода самостоятельно?
Одной из частых ошибок является неправильный расчет размеров и несоответствие гусеничных лент весу и мощности техники, что приводит к быстрому износу или поломкам. Еще распространена ошибка в сборке подвески — если она недостаточно прочна или гибка, поездка по неровной поверхности будет сильно затруднена. Неправильное размещение двигателя и центра тяжести также ухудшает управляемость и устойчивость транспорта.
Как обеспечить надежное сцепление гусениц с поверхностью при движении по рыхлому грунту или снегу?
Для хорошего сцепления важна конструкция траков на гусеницах — они должны иметь выступы или шипы, которые врезаются в грунт или снег, предотвращая пробуксовку. Также полезно поддерживать достаточное натяжение ленты, чтобы она не проскальзывала на ведущих колесах. В некоторых случаях применяют дополнительные грузовые балласты для увеличения давления на гусеницы, улучшая контакт с поверхностью.
Какие способы управления наиболее удобны и надежны для самодельного гусеничного вездехода?
Чаще всего используют механическую или гидравлическую систему управления, позволяющую отдельно регулировать скорость вращения каждой гусеницы. Это обеспечивает поворот путем замедления или остановки одной из сторон. Механический привод проще в изготовлении и ремонте, но гидравлика дает более плавное управление. Важно обеспечить четкую и безопасную связь рычагов или руля с трансмиссией для точного контроля движения.
Какие материалы мне понадобятся для сборки гусеничного вездехода своими руками?
Для создания гусеничного вездехода потребуется набор различных материалов и комплектующих. Во-первых, вам нужно будет выбрать прочную раму, обычно используется сталь или алюминий для легкости и прочности. Для гусениц можно использовать резину или металл в зависимости от назначения вездехода. Также потребуются элементы для подвески, колеса для установки на ведущие и ведомые оси, а также двигатель и система трансмиссии. Дополнительно можно использовать болты, сварочные материалы и элементы для создания кузова вездехода, если это необходимо.
Какие сложности могут возникнуть при самостоятельной сборке гусеничного вездехода?
Одна из главных сложностей — это правильный подбор компонентов и точная настройка всех систем. Если неправильно выбрать двигатель или трансмиссию, вездеход может не справляться с нагрузками. Также важно учесть, что для гусеничного вездехода необходимо правильно расставить баланс между весом, прочностью и маневренностью. Еще одна проблема — изготовление или установка гусениц, так как они должны быть не только прочными, но и подгоняться под конкретные условия эксплуатации. В процессе сборки важно учитывать такие детали, как устойчивость к внешним воздействиям и зазоры в механизмах, чтобы обеспечить долгосрочную эксплуатацию и надежность вездехода.
