Как зафиксировать газлифт в верхнем положении

Газлифт – ключевой элемент конструкции с подъемным механизмом, обеспечивающий плавное и безопасное фиксацию крышек, дверок или сидений в верхнем положении. Для надежного закрепления важно учитывать параметры нагрузки, угол подъема и специфику крепежных деталей.

Оптимальный способ фиксации основан на правильном подборе упорных элементов и использовании монтажных кронштейнов, обеспечивающих минимальный люфт и равномерное распределение усилий. При этом важно исключить избыточное натяжение штока, способное вызвать преждевременный износ или выход газлифта из строя.

Рекомендованная практика – установка ограничителей хода с фиксацией через специальные стопорные винты или клипсы, подходящие под конкретную модель газлифта. Это позволяет удерживать механизм в верхнем положении без дополнительных механических нагрузок на корпус и предотвращает самопроизвольное опускание.

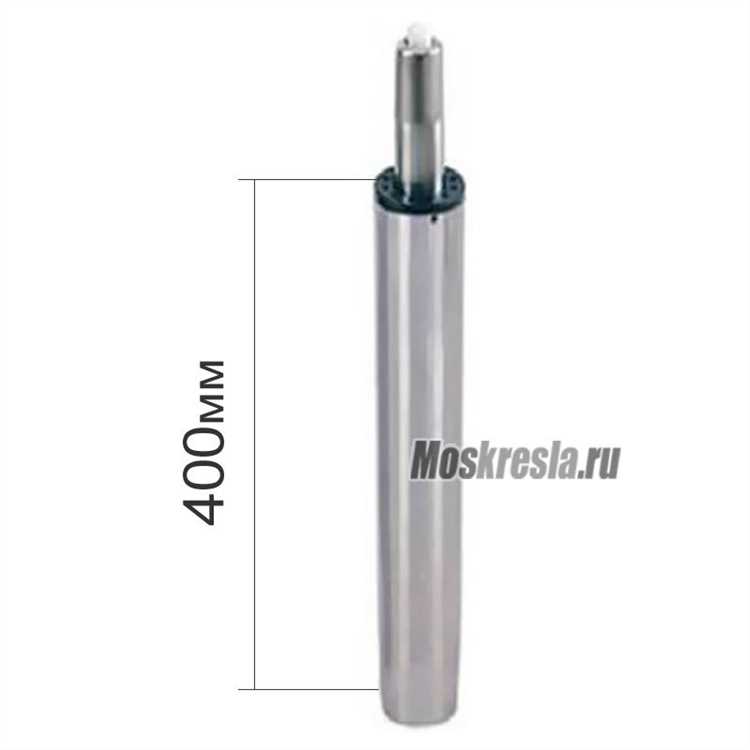

Выбор подходящего газлифта по размеру и усилию для фиксации

Для надежной фиксации газлифта в верхнем положении важно учитывать два ключевых параметра: длину штока и рабочее усилие. Длина штока должна соответствовать полной высоте открытия механизма с запасом не менее 10-15 мм, чтобы избежать излишнего натяга и обеспечить плавное движение. При этом длина корпуса газлифта выбирается так, чтобы при полном выдвижении штока он не выходил за пределы конструкции.

Рабочее усилие газлифта определяется весом поднимаемой части и должно быть рассчитано с учетом нагрузки плюс дополнительный запас 10-20%. Например, для шкафа с дверью массой 5 кг рекомендуется использовать газлифт с усилием от 80 до 100 Н. Недостаточное усилие приведет к провисанию и ненадежной фиксации, избыточное – к затрудненному открытию и ускоренному износу.

Уточнить точное усилие можно, измерив массу поднимаемой детали и умножив на коэффициент 1,1–1,2. Газлифты с усилием менее 50 Н подходят для легких крышек или люков, а модели от 150 Н и выше – для тяжелых дверей и крышек с весом свыше 10 кг.

При выборе обращайте внимание на производителя и материал внутреннего клапана, так как от качества зависит плавность фиксации и долговечность работы. Оптимально использовать газлифты с металлическими клапанами и штоками из нержавеющей стали для стабильного усилия и защиты от коррозии.

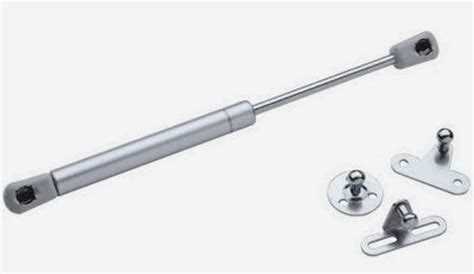

Подготовка крепежных элементов для верхнего положения газлифта

Для надежного закрепления газлифта в верхнем положении необходимо подготовить крепежи, обеспечивающие фиксированное и безопасное удержание штока. Рекомендуется использовать металлические уголки толщиной не менее 3 мм с отверстиями под крепежные винты диаметром 6–8 мм. Уголки должны быть обработаны антикоррозийным покрытием, например, порошковой краской или цинкованием.

В качестве крепежа предпочтительны винты с шестигранной головкой или потайные винты с классом прочности не ниже 8.8, чтобы выдерживать усилия газлифта без деформаций. Для фиксации штока применяются специализированные хомуты или стяжки с резиновыми вставками, предотвращающими повреждение поверхности штока и обеспечивающими плотное прилегание.

Для дополнительной устойчивости рекомендуется использовать фиксирующие шайбы и контргайки, исключающие самопроизвольное отворачивание крепежных элементов из-за вибраций. Перед монтажом все элементы необходимо проверить на отсутствие трещин и дефектов, а отверстия под винты просверлить с точностью до 0,5 мм, чтобы обеспечить плотное прилегание без люфта.

При подготовке крепежей учитывайте длину штока газлифта, чтобы фиксирующие элементы не мешали его работе и не создавали излишнего напряжения. Оптимальная длина крепежных винтов – на 5–7 мм длиннее толщины крепежной детали, что обеспечивает надежный захват без повреждения внутренней структуры штока.

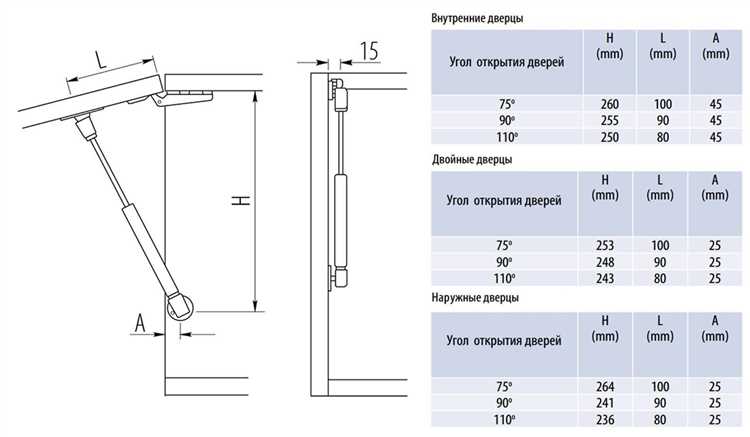

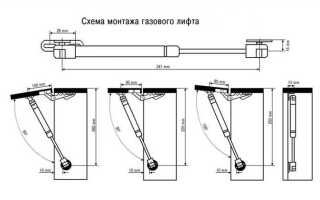

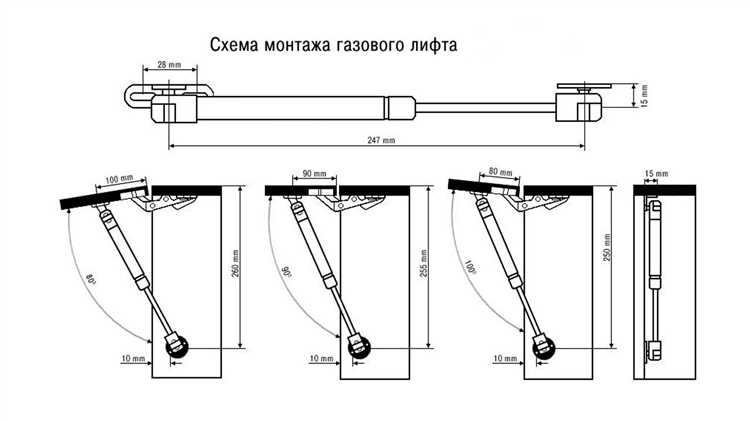

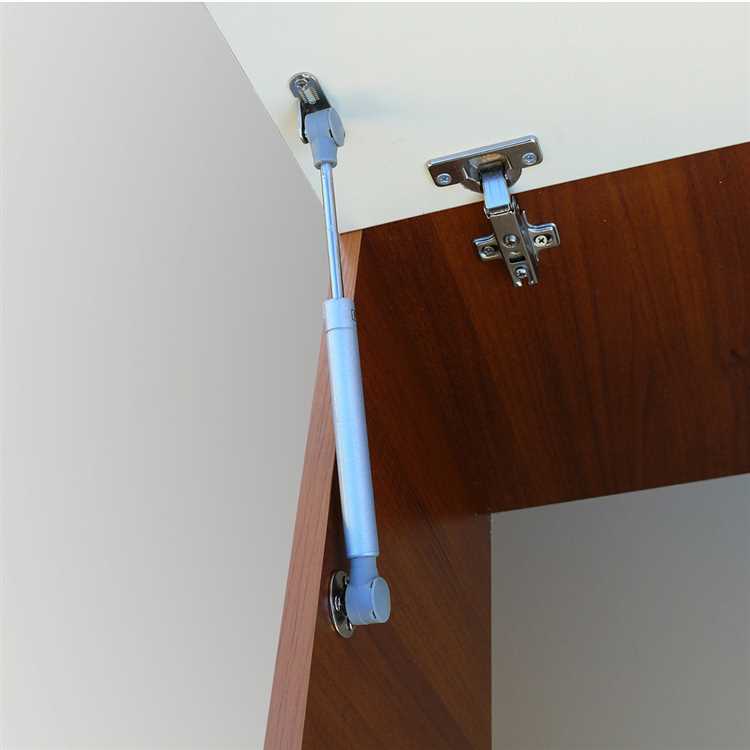

Техника установки газлифта в корпус с фиксацией на максимальной высоте

Для надежной фиксации газлифта в верхнем положении важно обеспечить правильный монтаж и выбрать подходящий метод закрепления. Ниже приведены ключевые этапы и рекомендации.

1. Подготовка отверстий и крепежа:
   • Диаметр отверстия в корпусе должен соответствовать наружному диаметру газлифта, чтобы исключить люфт и обеспечить плотное прилегание.
   • Используйте металлические втулки или пластиковые кольца для усиления отверстий и предотвращения деформации при нагрузках.
   • Подберите крепежные элементы с высокой несущей способностью – болты или винты с минимальным диаметром 6 мм для фиксации основания газлифта.
2. Установка газлифта в максимальное положение:
   • Полностью выдвиньте шток газлифта до упора, чтобы зафиксировать механизм на максимальной длине хода.
   • Обеспечьте, чтобы шток не подвергался боковым нагрузкам – это продлит срок службы газлифта и сохранит стабильность фиксации.
   • Зафиксируйте газлифт в этом положении с помощью специальных фиксирующих колец или зажимов, если предусмотрено конструкцией.
3. Закрепление газлифта в корпусе:
   • Используйте монтажные пластины с отверстиями, которые позволяют точно позиционировать газлифт по вертикали.
   • Закрепляйте газлифт с помощью винтов с пружинными шайбами для предотвращения самопроизвольного раскручивания.
   • Для дополнительной надежности применяйте фиксирующий клей или анаэробные герметики на резьбовых соединениях.
4. Проверка и доводка:
   • После фиксации убедитесь в отсутствии люфта и смещений при нагрузке на газлифт.
   • Проверьте плавность движения при возвращении штока в рабочее положение – фиксация не должна блокировать функционал.
   • При необходимости отрегулируйте положение крепежа для точного выравнивания по оси корпуса.

Использование дополнительных фиксаторов для предотвращения провисания

Дополнительные фиксаторы повышают надежность газлифта, исключая провисание в верхнем положении. Для этого применяются несколько видов креплений и механизмов.

Фиксирующие зажимы и кольца: изготавливаются из металла или прочного пластика. Устанавливаются на шток газлифта после полного выдвижения, блокируя его движение назад. Рекомендуется использовать зажимы с резиновыми вставками для снижения вибраций и предотвращения износа штока.

Механические стопоры: крепятся на корпусе или внутренней части мебели и ограничивают обратное движение газлифта. Оптимальны варианты с винтовой регулировкой для точной подгонки положения штока. Материал – нержавеющая сталь или алюминий для долговечности.

Контргайки и фиксирующие шайбы: применяются на резьбовых соединениях газлифта при его установке. Использование двух гаек с контрящим моментом исключает раскручивание и провисание, особенно при динамических нагрузках.

Рекомендации по монтажу:

Монтаж фиксаторов выполняется после полного выдвижения штока, при этом важна точность расположения для предотвращения заеданий. Следует обеспечить равномерное прилегание элементов, избегать перекосов и чрезмерного усилия при затяжке крепежа.

В сочетании с основным креплением фиксаторы увеличивают срок службы газлифта и обеспечивают стабильную работу без необходимости частой регулировки.

Регулировка усилия газлифта для устойчивого удержания положения

Регулировка усилия газлифта обеспечивает надежную фиксацию в верхнем положении и предотвращает провисание. Основные методы изменения усилия:

1. Выбор газлифта с подходящей силой выталкивания. Производители указывают максимальную нагрузку в ньютонах (N). Для точной фиксации учитывайте вес поднимаемой детали и запас 10–15% сверх нагрузки.

2. Регулировка давления внутри газлифта. Некоторые модели оснащены клапанами или винтами для изменения внутреннего давления. Поворачивая регулировочный элемент, можно увеличить или уменьшить усилие.

3. Использование дополнительных пружинных механизмов. Встроенные или внешние пружины повышают усилие, позволяя компенсировать износ и сохранить стабильность фиксации.

4. Замена газлифта на модель с другим усилием. Если регулировка невозможна, подбор газлифта с нужной силой выталкивания – единственное решение для устойчивого удержания положения.

Для контроля правильной настройки проверьте плавность подъема и отсутствие провисания под нагрузкой, а также отсутствие рывков при фиксации в верхнем положении.

Проверка надежности крепления при нагрузках и вибрациях

Для оценки прочности крепления газлифта необходимо провести комплекс испытаний с имитацией реальных условий эксплуатации. Проверка включает статическую и динамическую нагрузку, а также анализ реакции на вибрации.

Статическая нагрузка измеряется путем приложения веса, равного максимальной расчетной нагрузке газлифта, с выдержкой не менее 10 минут. Отсутствие смещений, деформаций или ослабления крепежа свидетельствует о правильной фиксации.

Динамическая нагрузка реализуется циклическим перемещением газлифта 50–100 раз между нижним и верхним положением. Контроль проводится по сохранению фиксации в верхнем положении и отсутствию люфта в крепежных элементах.

Вибрационное воздействие моделируется постукиванием и легкими толчками корпуса в течение 1–2 минут. Визуально и тактильно проверяется отсутствие ослаблений крепежа и изменений положения газлифта.

Регулярное выполнение этих проверок гарантирует сохранение надежности крепления и предотвращает преждевременный выход газлифта из строя.

Обслуживание и контроль состояния газлифта после установки

Для обеспечения долгосрочной надежности газлифта необходимо регулярно проверять его техническое состояние и своевременно проводить обслуживание. Ключевые этапы контроля и обслуживания включают:

1. Визуальный осмотр корпуса и креплений:

   • Проверяйте отсутствие трещин, деформаций и коррозии на газлифте и его крепежных элементах.
   • Убедитесь, что крепежные винты и фиксаторы затянуты, но не перетянуты, чтобы избежать повреждений.

2. Проверка работы механизма:

   • Тестируйте плавность подъема и фиксации в верхнем положении. При наличии рывков или провалов замените газлифт.
   • Следите за равномерностью усилия подъема – значительные изменения могут указывать на утечку газа или износ пружины.

3. Очистка и смазка подвижных частей:

   • Удаляйте пыль и грязь с поверхности штока и корпуса с помощью мягкой сухой ткани.
   • Не используйте агрессивные химические составы, которые могут повредить уплотнения.
   • При необходимости нанесите тонкий слой специализированной силиконовой смазки на шток для предотвращения заеданий.

4. Периодичность проверок:

   • Для бытового применения рекомендована проверка каждые 6 месяцев.
   • В условиях интенсивной эксплуатации – каждые 3 месяца.

5. Замена газлифта:

   • Неисправный газлифт не ремонтируется, подлежит полной замене.
   • Используйте аналогичный по характеристикам газлифт от производителя или сертифицированных поставщиков.

Вопрос-ответ:

Какие основные способы закрепления газлифта в верхнем положении существуют?

Газлифт можно зафиксировать несколькими методами: механическим фиксатором, ограничителем хода или специальной защелкой. Самым простым вариантом является установка упора, который препятствует дальнейшему движению штока вверх. Иногда используют самодельные или заводские клипсы, которые фиксируют положение газлифта без сложных доработок.

Можно ли закрепить газлифт самостоятельно без специальных инструментов?

Да, в большинстве случаев это возможно. Для этого потребуется простой фиксирующий элемент, например, металлическое кольцо или зажим, который надевается на шток газлифта в нужной позиции. Такой способ не требует сложного оборудования и позволяет быстро зафиксировать механизм. Однако важно убедиться, что фиксатор надежно держит шток, чтобы избежать случайного проваливания.

Какой материал лучше использовать для изготовления фиксатора газлифта?

Оптимальным выбором будет металл с небольшим запасом прочности, например, стальная проволока или тонкая металлическая пластина. Металл обеспечивает долговечность и не деформируется при нагрузках. Пластик тоже можно применять, но он должен быть достаточно жестким и устойчивым к износу. Главное — чтобы материал не повреждал поверхность штока и надежно удерживал газлифт в положении.

Что делать, если газлифт не фиксируется в верхнем положении и постоянно опускается?

В такой ситуации стоит проверить состояние самого газлифта — возможно, он изношен или потерял герметичность. Иногда причина в том, что шток слишком скользкий, и фиксирующее устройство не держится. Можно попробовать увеличить силу зажима или подобрать другой способ крепления. Если самостоятельные методы не помогают, лучше заменить газлифт или обратиться к специалистам для диагностики и ремонта.
