Как закалить нож из напильника

Закалка ножа из напильника – это процесс термообработки, который повышает твердость и износостойкость режущей кромки. Ключевым моментом является правильный подбор температуры и последовательность нагрева и охлаждения, что позволяет сохранить структуру инструментальной стали, используемой в напильниках.

Для нагрева лучше всего использовать газовую горелку или паяльную лампу, равномерно прогревая металл до температуры около 800–820 °C (температура критической точки аустенитизации). Визуальный ориентир – красно-вишнёвый цвет, при котором структура стали становится однородной и готовой к быстрому охлаждению.

Охлаждение проводится в масле, что обеспечивает резкое снижение температуры и формирование мартенситной структуры, придающей ножу необходимую твердость – обычно HRC 58–62. Промедление или использование воды вместо масла приведут к повышенному риску трещин и деформации.

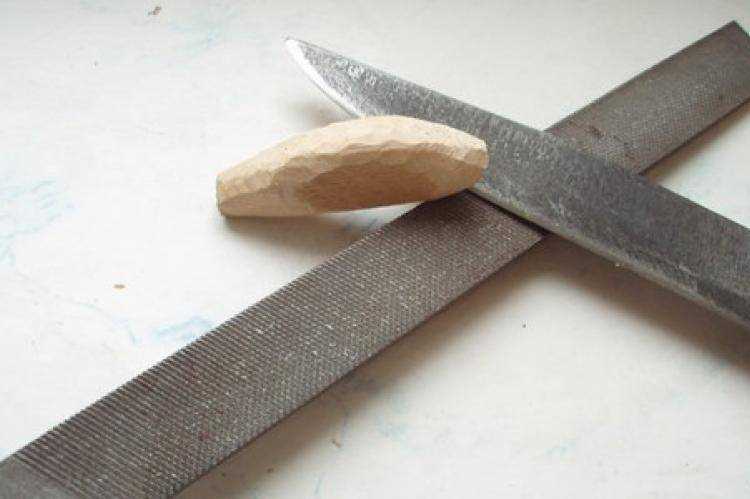

Выбор напильника с подходящей сталью для ножа

Для изготовления ножа из напильника критично подобрать инструмент с высоким содержанием углерода – минимум 0,6%. Напильники из углеродистой стали марки У8 и выше обеспечивают необходимую твердость после закалки. Легированная сталь с добавками хрома и ванадия улучшает прочность и коррозионную стойкость, но её наличие обычно подтверждается маркировкой.

Предпочтительны цельнометаллические напильники без покрытия и хромового слоя, так как поверхностное хромирование ухудшает проникновение тепла при закалке и может привести к растрескиванию. Проверить наличие покрытия можно простым нажатием наждачной бумагой – если появляется серебристый цвет без пыли, покрытие отсутствует.

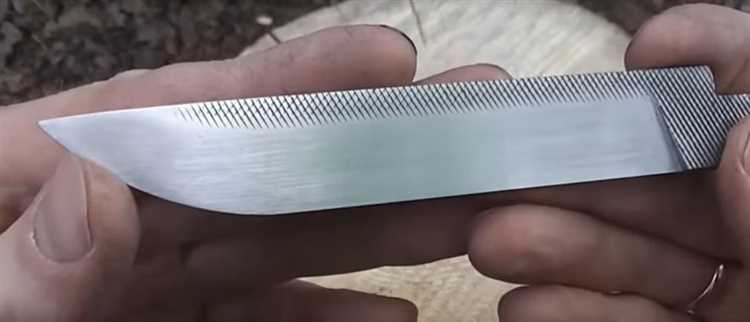

Размер и форма напильника не влияют на качество стали, но удобство обработки зависит от длины и толщины заготовки. Для ножа оптимален напильник длиной от 150 мм, с широкой рабочей зоной, что упрощает формовку клинка.

Лучшие варианты – старые советские или немецкие напильники, произведённые до 1990-х годов. Современные импортные часто изготавливаются из менее качественной стали с пониженным содержанием углерода.

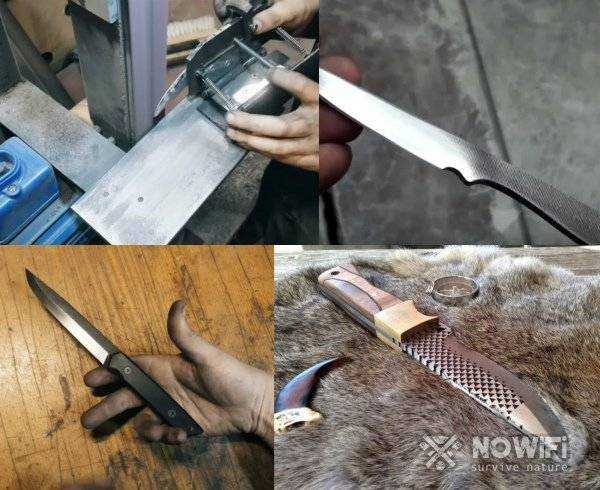

Подготовка напильника к закалке: очистка и разметка

Перед закалкой напильника необходимо тщательно удалить загрязнения и ржавчину, а также точно разметить будущий клинок. Это обеспечит равномерный нагрев и правильное формирование режущей кромки.

1. Очистка поверхности:
   • Удалите крупные загрязнения металлической щеткой или наждачной бумагой зернистостью 120–180.
   • Для удаления ржавчины используйте раствор лимонной кислоты или уксусную кислоту, выдержав напильник в растворе 30–60 минут, затем промойте водой и высушите.
   • Остатки масла и пыли удалите обезжиривателем или спиртом, чтобы поверхность была абсолютно чистой.
2. Разметка клинка:
   • Определите длину клинка – обычно 2/3 общей длины напильника. Остаток будет рукоятью.
   • Отметьте линию среза и линию изгиба (если планируется) острым кернером или тонким надфилем с глубиной царапины 0,2–0,3 мм.
   • Для правильной формы наносите разметку с помощью металлической линейки и угольника, избегая перекосов.
   • Проверьте разметку визуально и измерьте штангенциркулем для точности.

Тщательная очистка и точная разметка существенно влияют на качество закалки и дальнейшую долговечность ножа.

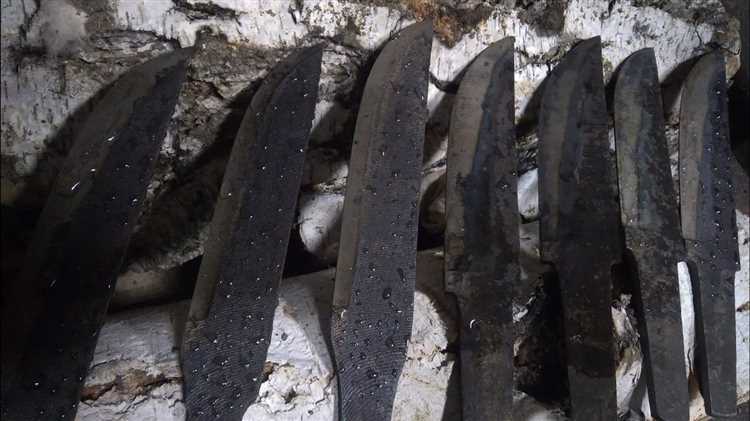

Технология нагрева стали для правильной закалки

Закалка ножа из напильника требует точного контроля температуры нагрева. Напильничная сталь содержит высокий процент углерода – около 1,0-1,1%, что определяет её способность к эффективной закалке. Для достижения мартенситной структуры сталь необходимо нагреть до температуры 760–830 °C.

Оптимальный способ нагрева – равномерный прогрев всей режущей части без перегрева утолщённых участков. Используйте газовую горелку или электрическую плиту, поддерживая пламя или нагрев на расстоянии, чтобы избежать плавления поверхности. Температуру контролируйте визуально: цвет нагретой стали должен быть равномерно насыщенного ярко-алого оттенка (около 780–820 °C), без коричневых или серых пятен.

Длительность выдержки на этой температуре – не более 5 минут, чтобы предотвратить рост зерен и сохранить прочность. Излишнее перегревание снижает твёрдость, а недостаточный нагрев приводит к неполной трансформации стали.

Перед погружением в закаливающую среду поверхность должна быть очищена от окислов и жира, так как они ухудшают теплопередачу. Для равномерного охлаждения после нагрева нож сразу помещают в масло или воду с температурой 10–25 °C, в зависимости от марки стали и желаемых свойств.

Следуя указанным параметрам нагрева, достигается максимальная твёрдость и долговечность режущей кромки без риска появления трещин и деформаций.

Оптимальные методы и жидкости для охлаждения ножа

Правильное охлаждение после нагрева ножа из напильника критично для достижения нужной твердости и предотвращения трещин. Выбор метода и жидкости зависит от типа стали и требуемых свойств изделия.

• Вода – обеспечивает резкое и быстрое охлаждение. Подходит для инструментов из углеродистой стали с низким содержанием легирующих элементов. Риск растрескивания высокий при неправильном нагреве и температурных перепадах.
• Масло (веретенное или специальное закалочное) – обеспечивает более плавное охлаждение по сравнению с водой. Оптимально для ножей из стали с повышенной хрупкостью, снижает вероятность деформации и трещин.
• Спирт (этиловый или изопропиловый) – промежуточный вариант по скорости охлаждения, обеспечивает равномерное закаливание, но требует осторожности из-за воспламеняемости.
• Соли и растворы (например, рассол или водный раствор поваренной соли) – увеличивают скорость отвода тепла за счет повышения проводимости жидкости, но увеличивают риск коррозии и требуют последующей очистки.

Методы охлаждения:

1. Погружение – погружение всего лезвия в охлаждающую жидкость обеспечивает равномерное охлаждение. Важно погружать нож вертикально, чтобы избежать искривления.
2. Поступательное опускание – нож постепенно погружают в жидкость, контролируя скорость, что снижает внутренние напряжения и минимизирует риск трещин.
3. Пульсирующее охлаждение – нож опускают в жидкость на короткие интервалы, чередуя с выдержкой на воздухе для постепенного снижения температуры. Используется для сложных по структуре сталей.

Для закалки ножа из напильника чаще всего оптимальным является масло для охлаждения с постепенным погружением. Вода допустима только при уверенности в равномерном нагреве и отсутствии внутренних дефектов стали.

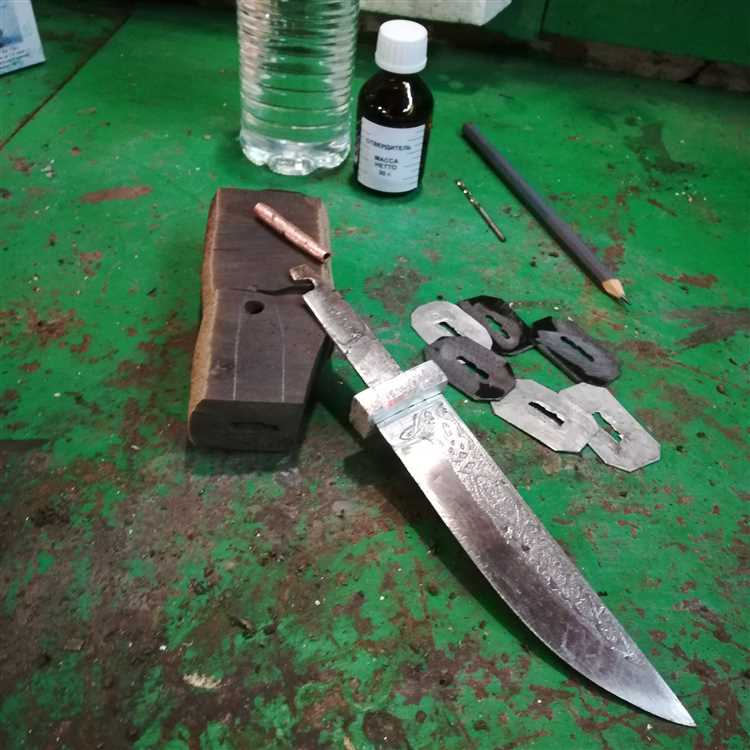

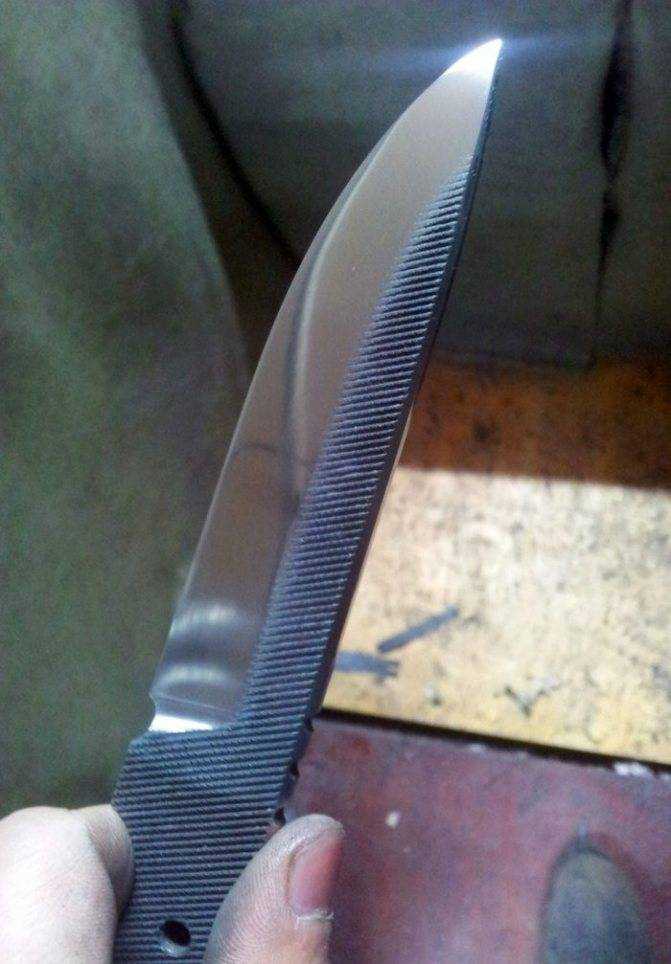

Проверка твердости и визуальный контроль результата

Для оценки твердости закаленного ножа из напильника используйте метод по шкале Роквелла или тест с резцом. Оптимальная твердость после закалки должна составлять HRC 58–62. Если нет специализированного прибора, проведите простой тест на резкость – попробуйте аккуратно разрезать лист бумаги или соскоблить поверхность дерева. Лезвие должно легко выполнять эти задачи без заметных зазубрин.

Визуальный контроль включает осмотр лезвия под увеличением. После закалки сталь приобретает равномерный оттенок без темных пятен и трещин. Следы перегрева проявляются в виде потемнений или белесых пятен – это признак излишней температуры или слишком быстрого охлаждения.

Проверьте также наличие закалочного отпуска, если он применялся: сталь должна сохранить твердость и одновременно получить легкую эластичность, что уменьшает риск хрупкости. Микротрещины и сколы на режущей кромке свидетельствуют о неправильном режиме термообработки.

Профессиональная рекомендация: после проверки твердости обязательно проведите доводку на мусате или точильном камне с зернистостью от 1000 и выше для снятия микрозазубрин и улучшения режущих свойств.

Отпуск ножа после закалки: температурный режим и время

После закалки нож необходимо подвергнуть отпуску для снятия внутренних напряжений и достижения оптимального баланса твердости и вязкости. Температура отпуска зависит от назначения и типа стали напильника, обычно она колеблется от 150 до 300 °C.

Для ножей из углеродистой стали напильника рекомендуют отпуск при 180–220 °C, что обеспечивает твердость около 58-60 HRC при достаточной пластичности. Время выдержки составляет 1–2 часа, учитывая толщину клинка. Более толстые клинки требуют увеличения времени отпуска.

Если необходима повышенная ударная вязкость, например для охотничьих или рабочих ножей, отпуск проводят при температуре 250–280 °C с выдержкой 1,5–2 часа. Для тонких лезвий время отпуска можно сократить до 1 часа.

После отпуска нож следует медленно остудить на воздухе, избегая резких перепадов температуры. Это снижает риск появления трещин и деформаций. Контроль температуры лучше вести с помощью термопары или точного термометра для духовки.

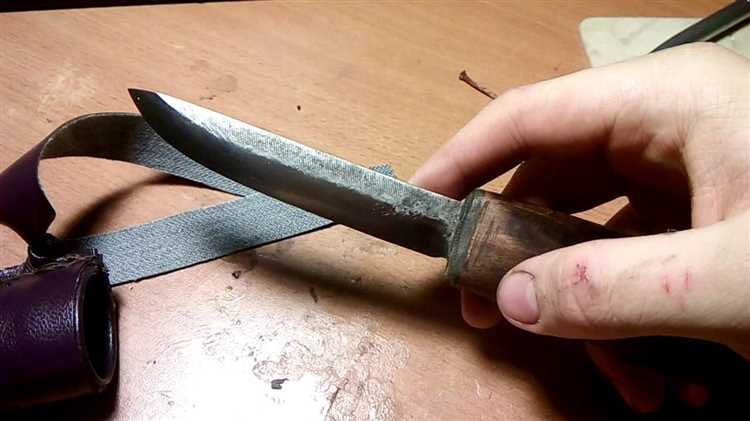

Советы по безопасной работе и уходу за закалённым ножом

Закалённый нож из напильника требует аккуратного обращения из-за высокой твёрдости и хрупкости. Перед началом работы убедитесь, что лезвие не имеет микротрещин – их наличие увеличивает риск поломки при нагрузке.

Для резки используйте ровные и плавные движения, избегайте рывков и ударов по твёрдым поверхностям, таким как кость или металл, чтобы предотвратить сколы и трещины.

Храните нож в защитных ножнах из плотного материала, чтобы избежать случайных порезов и механических повреждений лезвия. Не рекомендуется оставлять нож в сыром состоянии: после использования протрите лезвие сухой тканью, чтобы удалить влагу и предотвратить коррозию.

Регулярная точилка с алмазным или керамическим абразивом поможет поддерживать остроту без снижения твёрдости. Избегайте использования шлифовальных кругов с высокой скоростью – перегрев разрушает закалку.

Для чистки используйте мягкую щётку и нейтральные моющие средства без агрессивных химикатов. После влажной очистки обязательно просушите нож и нанесите тонкий слой минерального масла для защиты от ржавчины.

Не применяйте нож в качестве рычага или отвертки – это приводит к деформации и растрескиванию. При появлении видимых повреждений лезвия прекратите использование и проведите повторную термообработку или замену.

Вопрос-ответ:

Можно ли использовать напильник с легированной стали для изготовления ножа?

Да, напильники обычно делают из стали с высоким содержанием углерода, что подходит для ножевых заготовок. Однако стоит учитывать, что разные марки напильников могут иметь разный химический состав и твердость, что повлияет на конечные свойства ножа после обработки.

Как избежать появления трещин на лезвии при закалке ножа из напильника?

Чтобы минимизировать риск трещин, важно прогревать металл равномерно, не перегревая его выше температуры аустенитизации (около 800-850 °C). Также важно быстро охлаждать нож в подходящей среде — обычно используют масло или воду, но масло лучше, так как охлаждение более щадящее. После закалки обязательно проводят отпуск, чтобы снять внутренние напряжения и повысить прочность.

Какая температура и время нагрева нужны для правильной закалки ножа из напильника?

Оптимальная температура для нагрева — примерно 800-850 °C. Металл нужно прогреть до этой температуры так, чтобы он приобрёл равномерный красный цвет (ярко-алым или вишнёвым оттенком). Время выдержки зависит от толщины заготовки, обычно 3-5 минут достаточно для хорошего прогрева. После этого нож быстро охлаждают в выбранной среде.

Как правильно проводить отпуск после закалки, и зачем он нужен?

Отпуск проводят после закалки для снижения хрупкости стали и снятия внутренних напряжений. Температура отпуска обычно находится в диапазоне 150-250 °C. Заготовку помещают в печь или на плиту, выдерживают 1-2 часа, затем дают остыть естественным образом. Это улучшает эластичность и устойчивость ножа к растрескиванию.

Какие инструменты и материалы понадобятся для самостоятельной закалки ножа из напильника?

Основные инструменты — источник нагрева (например, газовая горелка, кузнечный горн или печь), ёмкость с маслом или водой для охлаждения, щипцы или тиски для безопасного удержания заготовки, а также термостойкие перчатки. Для отпуска понадобится термостойкая печь или духовка с контролем температуры. Кроме того, полезны будут шлифовальный инструмент и абразивы для подготовки лезвия до и после термообработки.

Можно ли использовать обычный напильник для изготовления ножа, и как правильно подготовить металл перед закалкой?

Да, обычный напильник подходит для изготовления ножа, так как он изготавливается из инструментальной стали с высоким содержанием углерода. Перед закалкой нужно тщательно очистить заготовку от грязи и ржавчины, а затем равномерно нагреть металл до нужной температуры. Обычно нагрев производится до красновато-оранжевого цвета, примерно 750–800 градусов Цельсия. После достижения нужной температуры следует быстро погрузить нож в охлаждающую среду, например, масло или воду, чтобы металл стал твердым и прочным.

Как определить правильную температуру отпуска ножа после закалки и зачем этот этап важен?

Отпуск — это процесс нагрева закаленного ножа до умеренной температуры (обычно 150–200 градусов Цельсия) с последующим медленным охлаждением. Его задача — снизить хрупкость металла и сделать клинок более устойчивым к повреждениям при использовании. Температуру отпуска можно определить по цвету побежалости, который появляется на поверхности стали: для ножей это чаще всего светло-желтый или соломенный оттенок. Если температура будет слишком низкой, нож останется хрупким; слишком высокая — снизит твердость, и он быстрее затупится.
