Подключение интернет розетки Schneider Electric требует точного соблюдения технических рекомендаций производителя и стандартов электромонтажа. Для начала важно выбрать подходящий тип розетки в зависимости от категории используемого кабеля – чаще всего это категории 5e или 6, обеспечивающие оптимальную пропускную способность до 1 Гбит/с.
Перед монтажом необходимо проверить схему разводки кабелей, чтобы не перепутать цветовые коды проводников. Schneider Electric использует стандарт T568B, который обеспечивает стабильное соединение и совместимость с большинством сетевого оборудования. При подключении следует уделить внимание правильной скрутке жил и аккуратному размещению проводов в пазах клемм для исключения помех и потерь сигнала.
Оптимальная длина кабеля от розетки до коммутационного шкафа не должна превышать 90 метров, включая запасы, чтобы избежать снижения качества связи. Также стоит использовать специальные инструменты – обжимные клещи для модульных коннекторов и индикатор для проверки работоспособности после подключения. Соблюдение этих рекомендаций гарантирует надежное функционирование интернет розетки Schneider Electric в домашних или офисных сетях.
Выбор подходящего типа интернет розетки Schneider Electric
Выбор интернет розетки Schneider Electric зависит от нескольких ключевых параметров, влияющих на качество подключения и совместимость с оборудованием.
- Категория розетки:
- Cat5e – подходит для скоростей до 1 Гбит/с, оптимален для бытового использования и не слишком требовательных сетей.
- Cat6 – поддерживает скорость до 10 Гбит/с на коротких расстояниях (до 55 м), рекомендован для офисов и сетей с высокой нагрузкой.
- Cat6a – улучшенная версия Cat6, способна работать на скоростях до 10 Гбит/с на расстоянии до 100 м, защищена от внешних помех, подходит для промышленных и серверных помещений.
- Cat7 и выше – используется в высокотехнологичных системах, где необходима максимальная защита от помех и высокая пропускная способность.
- Тип установки:
- Настенная (подрозетник) – универсальное решение для стандартных помещений с возможностью скрытой проводки.
- Накладная – подходит для поверхностного монтажа, когда скрытая установка невозможна.
- Количество портов:
- Однопортовые – оптимальны для подключения одного устройства.
- Многопортовые (2, 4 и более) – удобны для локальных сетей с несколькими устройствами, экономят пространство и упрощают кабельную организацию.
- Тип разъема:
- RJ45 – стандартный разъем для Ethernet, обязательно должен поддерживаться выбранной категорией кабеля.
- Материал и защита:
- Пластик ABS с высокой стойкостью к износу и возгоранию – предпочтительный выбор для жилых и офисных помещений.
- Металлические корпуса – применяются в помещениях с повышенными требованиями к защите от электромагнитных помех.
Рекомендуется выбирать розетки Schneider Electric, сертифицированные по стандартам IEC и соответствующие категории кабеля для минимизации потерь и помех. Учитывайте также тип помещения и условия эксплуатации для обеспечения долговечности и надежности сети.
Подготовка кабеля для подключения интернет розетки
Для подключения интернет розетки Schneider Electric используется кабель категории не ниже CAT5e. Длина снятой с изоляции внешней оболочки должна составлять около 40 мм, чтобы обеспечить удобный доступ к жилкам и избежать повреждений.
После снятия внешней оболочки необходимо аккуратно расплести витую пару и выровнять провода. Жилы следует разделять по цветам согласно стандарту T568B, который поддерживается розетками Schneider Electric.
Важно снимать изоляцию с каждой жилы длиной ровно 12 мм для надёжного контакта в клеммах. Излишняя длина оголённых проводников может привести к замыканиям, а недостаточная – к плохому соединению.
Рекомендуется использовать инструмент для зачистки кабеля с фиксированной глубиной, чтобы не повредить жилы. После зачистки необходимо проверить целостность провода и отсутствие заломов.
Правильная схема подключения витой пары к клеммам розетки
Для подключения витой пары к интернет-розетке Schneider Electric используйте стандарты T568A или T568B. Важно правильно разделить и зачистить проводники, сохраняя скрутку до точки подключения не более 13 мм, чтобы минимизировать помехи.
Каждая пара кабеля имеет цветовую маркировку: бело-зеленая, зеленая, бело-оранжевая, оранжевая, бело-синяя, синяя, бело-коричневая и коричневая. В соответствии с выбранным стандартом последовательность проводников должна быть строго соблюдена.

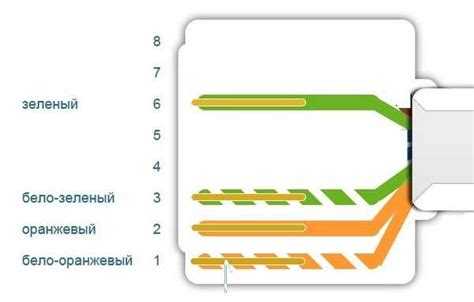

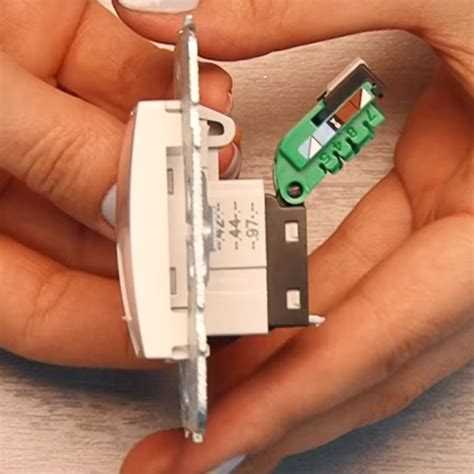

Розетки Schneider Electric обычно имеют маркировку на клеммах с обозначениями 1, 2, 3, 6, соответствующими контактам RJ-45. Для T568B порядок подключения выглядит так: контакт 1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зеленый, 6 – зеленый. Важно не перепутать местами пары, иначе сигнал будет нестабилен или отсутствует.
Используйте инструмент для обжима, чтобы обеспечить надежный контакт проводников с клеммами. После закрепления убедитесь, что проводники плотно зафиксированы и не выступают за пределы клеммы. Не прилагайте излишнего усилия, чтобы не повредить жилы.
После монтажа рекомендуется проверить целостность линии специальным тестером витой пары. Это подтвердит правильность подключения и отсутствие обрывов.
Инструменты, необходимые для установки интернет розетки
Для монтажа интернет розетки Schneider Electric потребуется специализированный набор инструментов, обеспечивающий качественное и безопасное подключение.

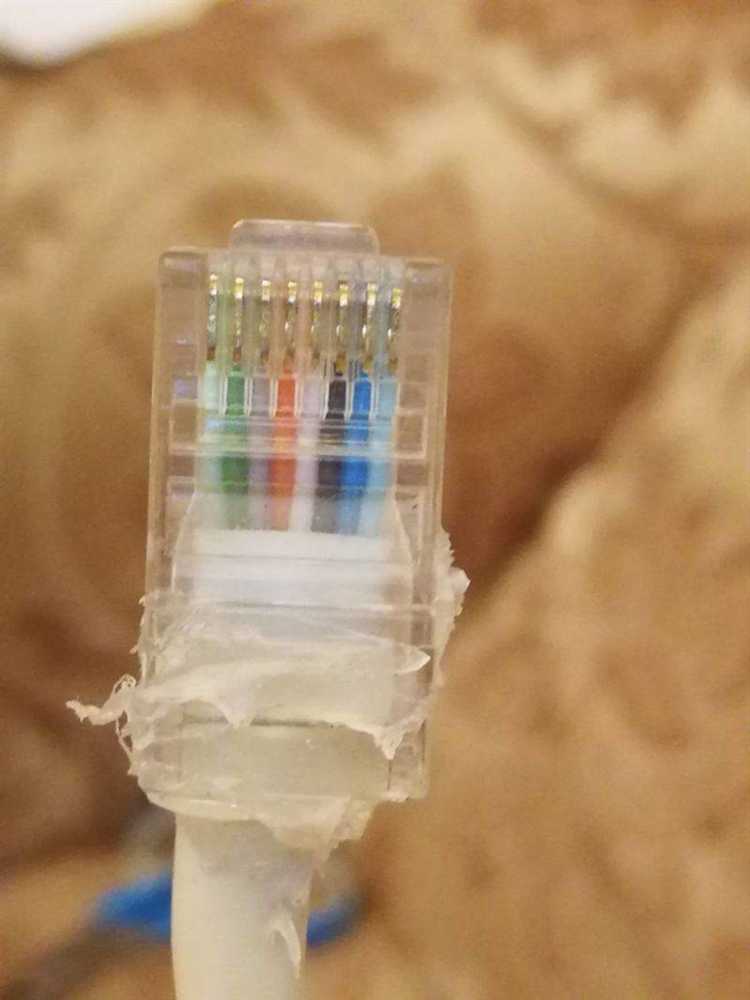

Клещи для обжима (кримпер) – обязательный инструмент для надежного закрепления коннекторов RJ-45 на кабеле. Рекомендуется использовать модели с механизмом саморегулировки усилия, например, Klein Tools VDV226-011.
Стриппер для кабеля
Тестер витой пары
Отвертки с крестообразным и плоским шлицем – нужны для фиксации розетки в монтажной коробке и регулировки контактов. Лучше выбрать набор с изолированными ручками для безопасности.
Кабельные ножницы
Уровень монтажный
Использование перечисленных инструментов гарантирует профессиональный монтаж интернет розетки Schneider Electric с сохранением технических характеристик и долговечностью соединения.
Техника безопасного монтажа интернет розетки Schneider Electric
Перед началом работ отключите питание в распределительном щите, даже если планируется работа только с слаботочной сетью. Это исключает случайный контакт с электросетью при установке в общую монтажную коробку.
Используйте инструмент с изоляцией – отвертки и бокорезы должны иметь маркировку до 1000 В. Это снижает риск поражения током при случайном касании проводки.
При прокладке витой пары избегайте параллельного расположения с силовыми кабелями на расстоянии менее 20 см. При необходимости пересечения соблюдайте угол 90°, чтобы минимизировать электромагнитные помехи.
Крепите кабель к основанию пластиковыми хомутами с шагом не более 50 см. Недопустимо натяжение кабеля – запас длины в 10–15 см обязателен для каждого подключения.
При зачистке изоляции используйте стриппер, строго контролируя глубину среза. Нарушение витков пары снижает пропускную способность линии и может вызвать обрыв сигнала.
Категорически запрещено использовать поврежденный кабель или повторно обжатые концы. Каждый контакт должен выполняться однократно и без деформаций проводников.
Монтаж модуля розетки производите в соответствии с маркировкой T568A или T568B, придерживаясь одной схемы на всей линии. Несоблюдение стандарта приведёт к невозможности передачи данных.
Фиксация модуля в рамке должна быть плотной, без люфтов. Ослабленный контакт приведёт к нестабильной работе сети и возможному перегреву коннекторов.
После монтажа проверьте соединение тестером витой пары на обрыв, короткое замыкание и правильность распиновки. Не подключайте оборудование до получения положительного результата проверки.
Проверка целостности и качества соединения после подключения
После подключения интернет-розетки Schneider Electric необходимо выполнить проверку, чтобы убедиться в правильности разводки и стабильности сигнала. Начните с визуального осмотра: убедитесь, что все жилы кабеля надежно зафиксированы в соответствующих каналах согласно стандарту T568A или T568B. Ни одна жила не должна быть смята, перекручена или иметь оголённые участки.
Используйте кабельный тестер с функцией индикации обрыва, переполюсовки и короткого замыкания. Подключите один конец патч-корда к розетке, а другой – к тестеру. Все восемь линий должны отображаться как «OK» без пропусков и ошибок. Если тестер показывает «Split Pair», это указывает на неправильную скрутку жил внутри розетки – необходимо переделать подключение.
Для оценки качества сигнала рекомендуется использовать анализатор сети с возможностью измерения уровня потерь на возврат (Return Loss) и перекрёстных помех (NEXT). Для категории Cat.5e значение NEXT не должно быть ниже 35 дБ, а Return Loss – не ниже 20 дБ. Нарушение этих параметров может привести к снижению скорости и стабильности соединения.
Проверьте фактическую скорость передачи данных, подключив устройство к розетке и запустив тест через Speedtest или аналогичный инструмент. Полученные значения должны соответствовать заявленной пропускной способности – для гигабитной сети это не менее 900 Мбит/с на приёме и передаче при прямом подключении к маршрутизатору.
Если после всех проверок выявлены отклонения, необходимо повторно разобрать розетку, очистить контакты и убедиться в равномерной длине жил без натяжения. Повторное тестирование обязательно.
Особенности установки интернет розетки в разных типах стен
Тип стены напрямую влияет на выбор инструментов, способ крепления и глубину установки подрозетника. Ошибки на этом этапе могут привести к нарушению целостности покрытия или нестабильному соединению в розетке.
- Бетонные стены: Используется алмазное сверление с перфоратором и коронкой диаметром 68 мм. Подрозетник требуется усиленный, с надежной фиксацией на дюбели-гвозди. Обязательно применение прокладок для выравнивания углубления.
- Кирпичные стены: Подходит обычная ударная дрель с буром по кирпичу. Установка подрозетника возможна на гипсовый раствор или цементно-песчаную смесь. Важно избегать смещения – используется уровень и ограничитель глубины сверления.
- Гипсокартонные перегородки: Применяются специальные подрозетники с зажимами-лапками. Отверстие вырезается ножом или коронкой без ударного режима. Усиление в месте монтажа выполняется закладными из фанеры или металлопрофиля.
- Деревянные стены: Необходим подрозетник с термостойким корпусом. Отверстие вырезается сверлом Форстнера. Провод укладывается в гофру или металлорукав, исключается прямой контакт с древесиной.
После установки важно проверить горизонтальность розетки и качество фиксации. Наличие люфта недопустимо – это может повлиять на стабильность соединения и срок службы разъема RJ-45.
Типичные ошибки при подключении и способы их устранения
Одна из самых распространённых ошибок – несоблюдение схемы обжатия витой пары. Розетки Schneider Electric поддерживают стандарты T568A и T568B, но на одном сегменте сети необходимо использовать только один из них. Смешение стандартов приводит к отказу соединения или нестабильной работе. Перед подключением проверьте маркировку на корпусе и придерживайтесь единой схемы обжатия на всех участках.
Неверное разделение жил кабеля – ещё одна частая проблема. Изоляция снимается слишком глубоко, и пары скручиваются обратно вручную, нарушая заводскую крутку. Это увеличивает наводки и снижает пропускную способность. Снимайте внешнюю изоляцию не более чем на 2–3 см и сразу заводите провода в разъёмы без раскручивания.
При использовании несертифицированного инструмента для обжима (например, отвертки вместо вставки в кейстон) возрастает риск неполного контакта или повреждения разъема. Используйте оригинальный инструмент или совместимый ударный инструмент с регулировкой усилия.
Неправильное расположение розетки – также источник ошибок. Монтаж вблизи электрокабелей вызывает наводки и потери сигнала. Соблюдайте минимальное расстояние в 20 см от источников электромагнитных помех, особенно от силовых кабелей и трансформаторов.
Не следует использовать кабель категории ниже, чем поддерживает розетка. Например, при установке розетки Cat.6 использование кабеля Cat.5e ограничит скорость до 1 Гбит/с, хотя сама розетка рассчитана на 10 Гбит/с. Удостоверьтесь, что все компоненты цепи соответствуют по категории.
После подключения обязательно проводите тестирование с помощью кабельного тестера. Отсутствие проверки может привести к эксплуатации с нерабочими парами, что вызовет деградацию скорости и ошибок передачи данных. Проверяйте целостность всех восьми проводников и соответствие схеме подключения.
