Расход воды в трубопроводе зависит от двух ключевых параметров: внутреннего диаметра трубы и давления. При заданном напоре, увеличение диаметра ведёт к росту пропускной способности. Например, при одинаковом давлении в 3 бар вода через трубу диаметром 50 мм проходит в разы медленнее, чем через трубу 100 мм. Эта зависимость описывается уравнением Бернулли и уравнением непрерывности потока.
Для расчёта используется формула: Q = v × A, где Q – объёмный расход (м³/с), v – скорость потока (м/с), A – площадь сечения трубы (м²). Площадь определяется как A = π × d² / 4, где d – внутренний диаметр трубы. Скорость потока можно получить из давления с учётом потерь на трение, применяя формулу Торричелли: v = √(2 × p / ρ), где p – давление в Паскалях, ρ – плотность воды (приблизительно 1000 кг/м³).
Если давление задано в барах, его нужно перевести в Паскали: 1 бар = 100 000 Па. Например, при давлении 2 бар и трубе диаметром 40 мм, скорость составит примерно 6.3 м/с, а расход – около 0.08 м³/с. Но эти значения корректны только для идеальных условий. На практике учитываются коэффициенты сопротивления, длина трубы и характер течения – ламинарный или турбулентный.
Без учёта реальных потерь расчёты будут неточными. Поэтому при проектировании рекомендуется использовать эмпирические поправки или гидравлические калькуляторы, где уже заложены коэффициенты для различных материалов (ПВХ, сталь, медь) и условий эксплуатации. В системах с постоянным напором полезно учитывать динамику пуска и остановки насосов – это влияет на фактический расход в пределах 10–15%.
Как рассчитать расход воды по формуле Бернулли
Для расчёта расхода воды по формуле Бернулли необходимо учитывать закон сохранения энергии для потока несжимаемой жидкости. Упрощённый вариант формулы применяется при горизонтальном участке трубы и отсутствии существенных потерь на трение:
Q = A × v,
где:
- Q – расход воды (м³/с),
- A – площадь поперечного сечения трубы (м²),
- v – скорость потока (м/с).
Скорость v определяется из уравнения Бернулли:
v = √(2 × ΔP / ρ),
где:
- ΔP – разность давлений (Па),
- ρ – плотность воды (≈ 1000 кг/м³ для пресной воды при 20 °C).
Площадь поперечного сечения трубы:
A = π × D² / 4,
где:
- D – внутренний диаметр трубы (м).
Пример: вода течёт по трубе диаметром 0,05 м при разности давлений 8000 Па. Тогда:
1. A = π × (0,05)² / 4 ≈ 0,00196 м²
2. v = √(2 × 8000 / 1000) ≈ 4 м/с
3. Q = 0,00196 × 4 ≈ 0,00784 м³/с
Итоговый расход: 7,84 л/с.
Связь между давлением в трубе и скоростью потока
Скорость потока в трубе определяется разностью давлений и сопротивлением движению жидкости. Чем выше давление на входе по сравнению с выходом, тем больше перепад и, соответственно, выше скорость. Однако это справедливо при неизменном сечении и постоянной температуре воды.
В установившемся режиме применяется уравнение Бернулли, согласно которому увеличение давления сопровождается снижением скорости, если не учитывать потери. Но в реальных условиях учитываются сопротивления: трение о стенки, сужения, повороты. Поэтому при расчётах используется модифицированная формула:
v = √[(2(P1 — P2)) / (ρ + K)],
где v – скорость, P1 и P2 – давления на входе и выходе, ρ – плотность воды, K – коэффициент потерь на трение и местные сопротивления. Для холодной воды (ρ ≈ 1000 кг/м³) при разности давлений 1 бар (~100 000 Па) и суммарном коэффициенте потерь K ≈ 500 Па, скорость составит примерно 14 м/с.
Важно учитывать, что в трубах малого диаметра при высоком давлении быстро возрастает скорость, что усиливает гидравлические удары и износ системы. Например, при давлении 3 бар в трубе 20 мм скорость может превысить 20 м/с, что не допускается для длительной эксплуатации. Для таких условий применяют дросселирование или расширение сечения.
Оптимальная скорость потока в бытовых водопроводах – от 0,7 до 1,5 м/с. Это соответствует давлению 1–2 бар при типичном диаметре 15–25 мм. При проектировании систем важно не только добиться требуемого расхода, но и контролировать скорость, чтобы избежать кавитации и шума.

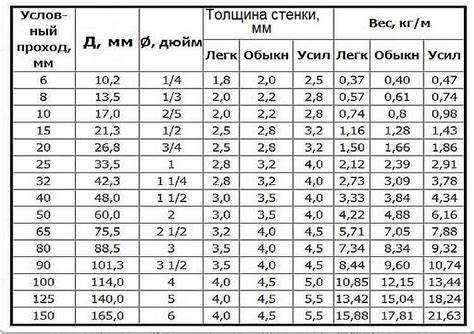

Как диаметр трубы влияет на объемный расход воды
Объемный расход воды напрямую зависит от внутреннего диаметра трубы. При прочих равных условиях, увеличение диаметра вызывает резкое возрастание расхода. Это объясняется тем, что площадь поперечного сечения трубы увеличивается пропорционально квадрату радиуса: S = πr². Например, если диаметр увеличить в 2 раза, расход возрастёт в 4 раза.
При ламинарном режиме (число Рейнольдса < 2000) скорость потока ниже, но даже в этом случае больший диаметр даёт заметное увеличение объема воды. В турбулентном режиме (Re > 4000), распространённом в бытовых и промышленных системах, зависимость сохраняется, но добавляется влияние потерь на трение. При диаметре менее 20 мм гидравлические потери возрастают, что снижает реальный расход при одинаковом давлении.
Для расчётов можно использовать формулу расхода: Q = v × S, где Q – объемный расход (м³/с), v – средняя скорость (м/с), S – площадь поперечного сечения (м²). Так, труба диаметром 50 мм при скорости 1 м/с пропускает около 0.00196 м³/с (1.96 л/с). Труба 100 мм при той же скорости – уже 7.85 л/с.
Уменьшение диаметра оправдано только при малых расходах или в системах с ограниченным пространством. В остальных случаях, особенно при длине трубы более 10 м, лучше выбирать больший диаметр, чтобы снизить потери давления и сохранить стабильный поток.
Использование манометра для измерения давления воды
Манометр позволяет определить давление воды в трубопроводе с точностью, достаточной для расчёта расхода. Для бытовых и промышленных систем чаще всего применяются манометры с пределами измерения до 6 или 10 бар. Рекомендуется использовать прибор с классом точности не ниже 1,5.
Установка выполняется в верхней части трубы или на отводе, перпендикулярном основному потоку. Измерение должно проводиться на участке, где отсутствуют резкие сужения, расширения и повороты в радиусе не менее 10 диаметров трубы до и 5 после точки подключения. Нарушение этого условия искажает показания из-за турбулентности.
Перед монтажом необходимо перекрыть подачу воды и сбросить остаточное давление. Резьбовое соединение уплотняется лентой ФУМ или паклей с пастой. После установки систему наполняют водой и проверяют герметичность соединения. Показания снимаются после стабилизации давления, не ранее чем через 1–2 минуты.
Если система закрытого типа, важно учитывать температурную компенсацию: при нагреве до 60 °C давление может увеличиваться на 0,5–0,7 бар. Для точных измерений при переменной температуре используют жидкостные манометры с глицерином или с термокомпенсирующим механизмом.
Рекомендуемая периодичность поверки – не реже одного раза в два года. Нарушение точности даже на 0,2 бар может привести к значительным ошибкам при расчёте расхода, особенно в трубах малого диаметра. При постоянных перепадах давления следует использовать манометры с демпфером для защиты чувствительного механизма.

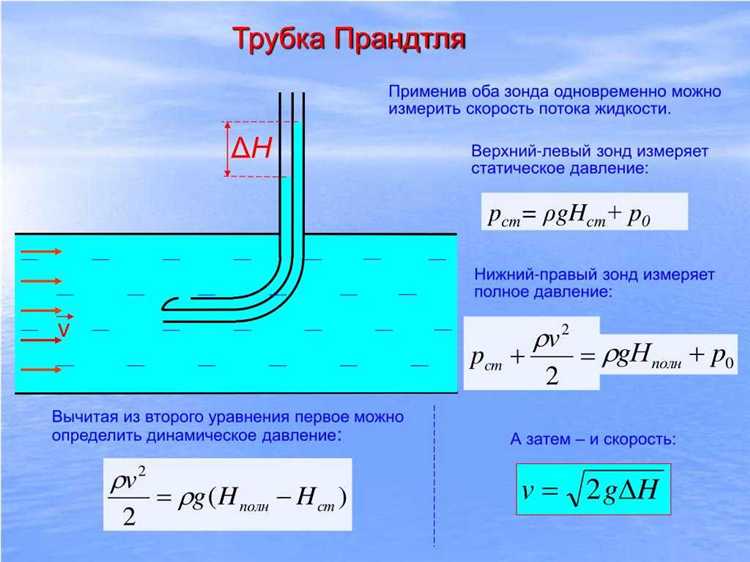

Переход от давления к скорости потока: пошаговый расчет
Для перехода от давления к скорости потока жидкости в трубе используется уравнение Бернулли и уравнение непрерывности. Ниже приведена последовательность действий для расчета скорости воды по известному давлению.
-
Измерение давления: Давление измеряется в паскалях (Па). Если используется манометрическое давление в барах, умножьте значение на 100 000 для перевода в паскали.
-
Определение плотности воды: При температуре 20 °C плотность воды составляет 998 кг/м³. Это значение может варьироваться в зависимости от температуры.
-
Применение уравнения Бернулли: При отсутствии перепада высот и трения:
- p = 0.5 × ρ × v²
- v = √(2p / ρ)
Где:
p – давление (Па),
ρ – плотность (кг/м³),
v – скорость (м/с).
-
Пример расчета: Пусть давление 2 бар (200 000 Па), плотность воды 998 кг/м³:
- v = √(2 × 200 000 / 998) ≈ √(400,8) ≈ 20,01 м/с
-
Корректировка с учётом потерь: Если имеются фитинги, изгибы или другие сопротивления, скорость будет меньше. В таких случаях учитывается коэффициент ζ (суммарное местное сопротивление), и используется формула:
- p = 0.5 × ρ × v² × (1 + ζ)
Преобразование формулы для расчёта скорости:
- v = √(2p / (ρ × (1 + ζ)))
После получения скорости можно переходить к расчёту расхода через площадь сечения трубы.
Типовые ошибки при определении расхода воды по давлению
Неправильный выбор формулы приводит к значительным отклонениям. Часто используют формулу для идеального потока без учета коэффициента расхода, который зависит от конструкции и состояния трубопровода. Игнорирование этого параметра снижает точность расчёта до 20-30%.
Пренебрежение потерь давления внутри системы. Давление на входе и выходе трубы отличается из-за трения и местных сопротивлений. Учет только начального давления без анализа потерь приводит к завышению расхода.
Ошибки измерения давления. Использование манометров с погрешностью выше 2% и установка приборов в местах с турбулентным потоком и вибрациями ухудшает точность показаний. Давление рекомендуется измерять на прямом участке трубы длиной не менее 10 диаметров.
Игнорирование влияния температуры и вязкости воды. В холодной воде вязкость выше, что увеличивает сопротивление потоку и снижает расход при одинаковом давлении. Коррекция на температуру необходима при отклонениях от 20 °C более чем на 10 °C.
Использование усреднённого диаметра трубы вместо точного внутреннего диаметра приводит к ошибкам до 15%. Диаметр необходимо измерять с учетом износа и отложений на стенках.
Рекомендации: перед расчетом расхода проверяйте состояние труб, используйте корректные коэффициенты расхода, учитывайте потери давления и влияющие параметры среды. Для измерения давления выбирайте проверенные приборы и оптимальные точки установки.
Расчет расхода воды в горизонтальных и наклонных трубах
Расход воды в трубах зависит от давления, диаметра и угла наклона трубы. Для горизонтальных труб влияние наклона отсутствует, в наклонных – учитывается дополнительное гидростатическое давление.
Основные формулы для расчета расхода:
- Для горизонтальных труб расход Q определяется из уравнения Бернулли с учетом потерь давления на трение:
Q = A * v, где A = π * (d/2)2, v – скорость потока, вычисляемая через ΔP и коэффициент гидравлического сопротивления. - Для наклонных труб добавляется компонент давления, связанный с высотой подъема или падения:

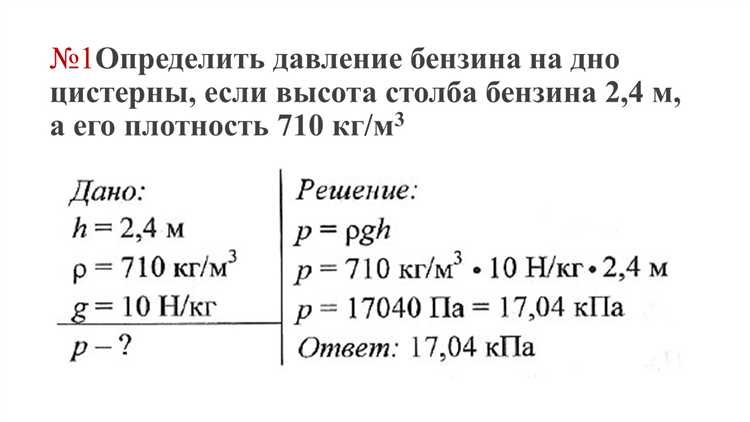

ΔP = ΔP_горизонтальное ± ρ * g * h, где h – вертикальная составляющая длины трубы, ρ – плотность воды, g – ускорение свободного падения.
Рекомендации для точного расчета:
- Определять точный диаметр внутреннего сечения трубы, учитывая материал и износ.
- Измерять или рассчитывать фактическое давление на входе и выходе трубы для определения ΔP.
- При наклоне более 5° обязательно учитывать гидростатический перепад давления.
- Использовать коэффициенты трения и местных сопротивлений из справочников с поправкой на режим течения (ламинарный или турбулентный).
- Проводить проверку расчетов с помощью эмпирических данных или приборных измерений скорости и расхода.
Учитывая эти параметры, можно получить точные значения расхода для разных конфигураций трубопроводов.

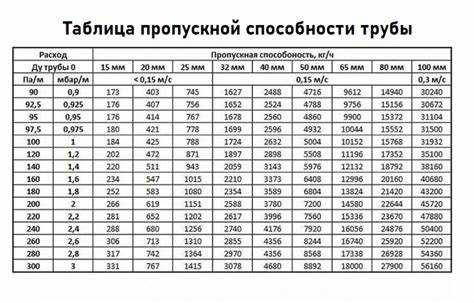

Примеры расчета расхода воды для труб разных диаметров
Для трубы диаметром 50 мм при давлении 3 бар расход воды составит примерно 1,5 кубометра в час. Увеличение давления до 5 бар повысит расход до 2,2 кубометра в час, при условии, что скорость потока не превышает предельно допустимую для данного диаметра – 3 м/с.
Труба диаметром 100 мм при том же давлении 3 бар обеспечивает расход около 6 кубометров в час. При давлении 5 бар этот показатель увеличится до 9 кубометров в час. Важно контролировать скорость потока, чтобы избежать гидравлических ударов и повреждений трубопровода.
Для диаметра 150 мм при давлении 4 бар расчетный расход достигает 15 кубометров в час. При увеличении давления до 6 бар расход возрастает до 22 кубометров в час. Использование труб больших диаметров рекомендуется для систем с высокой потребностью в объеме подачи, снижая гидравлические потери и обеспечивая стабильность давления.
При подборе трубы под конкретные условия рекомендуется учитывать максимальную скорость потока воды, которая для пластиковых труб обычно не превышает 3–4 м/с. Превышение этого значения может привести к шуму и ускоренному износу.
Вопрос-ответ:
Как именно давление влияет на расчет расхода воды в трубах разных диаметров?
Давление — это сила, с которой вода движется по трубе. При прочих равных условиях, если давление выше, вода течет быстрее, увеличивая расход. Однако диаметр трубы тоже важен: в узкой трубе при том же давлении скорость воды будет выше, но общий объем проходящей воды может быть меньше, чем в более широкой трубе. Поэтому при расчете расхода нужно учитывать одновременно оба параметра — давление и диаметр — чтобы получить точный результат.
Почему диаметр трубы оказывает сильное влияние на расход воды, а не только давление?
Диаметр определяет, сколько воды может пройти через трубу за единицу времени. Чем больше диаметр, тем больший объем воды способен пройти, даже если давление остается неизменным. При узкой трубе поток ограничен сужением, и даже высокое давление не сможет увеличить расход значительно. Поэтому для оценки объема протекающей воды важнее учитывать диаметр, так как он задаёт максимальную «пропускную способность» трубы.
Какие формулы используются для расчета расхода воды по давлению и диаметру трубы?
Чаще всего применяют формулу, основанную на законе Бернулли и уравнении неразрывности, а также формулу Дарси–Вейсбаха для учета потерь давления. Основная формула расхода Q = A × v, где A — площадь сечения трубы, а v — скорость воды. Скорость в свою очередь зависит от разницы давления и сопротивления внутри трубы. Для точных расчетов применяют и более сложные формулы, учитывающие шероховатость стенок, вязкость воды и турбулентность потока.
Как можно измерить давление и диаметр трубы для последующего расчета расхода воды?
Диаметр обычно измеряют с помощью штангенциркуля или рулетки, если труба видна и доступна. Давление измеряется манометром, который подключают к трубопроводу в рабочем состоянии. Важно измерять давление в тех местах, где оно наиболее стабильно и соответствует условиям потока. После получения данных по диаметру и давлению можно применять формулы для расчета расхода воды.
Что делать, если давление воды в системе нестабильное — как это повлияет на расчет расхода?
Нестабильное давление усложняет точный расчет, так как расход воды будет изменяться вместе с ним. В таких случаях рекомендуется брать средние значения давления или использовать датчики, фиксирующие давление в течение длительного времени. Это позволит получить более реалистичное значение расхода. Также иногда рассчитывают максимальный и минимальный расход для оценки диапазона возможных значений.
Как влияет диаметр трубы на расход воды при заданном давлении?
Диаметр трубы напрямую определяет объём воды, который может пройти за единицу времени. Чем шире труба, тем больше воды может пройти при том же давлении, так как уменьшается сопротивление потоку. При одинаковом давлении в трубе больший диаметр обеспечивает больший расход воды, потому что площадь поперечного сечения увеличивается, позволяя жидкости двигаться легче и быстрее.
Каким образом можно рассчитать расход воды, если известны давление и диаметр трубы?
Расход воды можно вычислить, используя формулы гидродинамики, связывающие давление, диаметр трубы и скорость потока. Обычно для этого применяют уравнение Бернулли и формулу расхода через площадь сечения трубы. Сначала определяется скорость жидкости из разницы давлений, а затем умножается на площадь поперечного сечения, рассчитанную по диаметру трубы. Это даёт объём воды, проходящий через трубу за единицу времени. На практике для точного подсчёта учитывают также коэффициенты сопротивления и потери давления.
