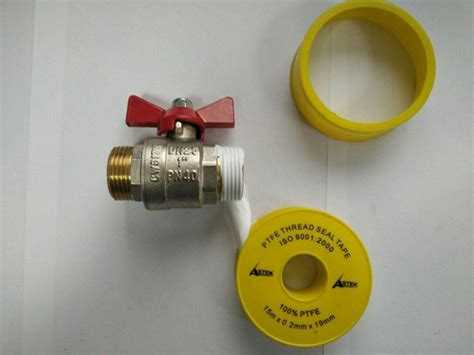

Как снять бабочку с шарового крана

Для замены или ремонта шарового крана важно аккуратно снять бабочку – ручку управления подачей воды. Неправильное выполнение процедуры может привести к повреждению механизма или необходимости полной замены крана. Основная задача – сохранить целостность крепежных элементов и избежать деформации рычага.

Сначала нужно определить тип крепления бабочки: винтовое или фиксированное при помощи стопорного кольца. Для винтовых моделей потребуется подходящая отвертка или шестигранник, в случае стопорного кольца – специальные щипцы или тонкий инструмент для его снятия. При работе важно отключить воду и сбросить давление в системе.

Каждый шаг требует точности: от ослабления крепежа до аккуратного снятия ручки с вала крана. Небрежные движения могут привести к повреждению штока или нарушениям герметичности. В этой инструкции подробно описаны все этапы, позволяющие снять бабочку без риска, обеспечивая надежность дальнейшей эксплуатации шарового крана.

Как правильно снять бабочку с шарового крана: пошаговая инструкция

Шаг 1. Отключите подачу воды к крану. Убедитесь, что система полностью обесточена от жидкости, чтобы избежать протечек.

Шаг 2. Снимите декоративную крышку с ручки крана, если она есть. Обычно она фиксируется защёлкой или небольшим винтом.

Шаг 3. Используя отвертку или ключ, аккуратно открутите фиксирующий винт, который удерживает бабочку на штоке крана.

Шаг 4. Если бабочка зафиксирована плотно, слегка подденьте её плоской отверткой, вращая при этом против часовой стрелки, чтобы избежать повреждений.

Шаг 5. Снимите бабочку с штока. При необходимости очистите посадочное место от загрязнений и ржавчины мягкой щёткой или ветошью.

Шаг 6. Перед установкой новой бабочки нанесите тонкий слой смазки на шток, чтобы обеспечить лёгкость вращения и продлить срок службы детали.

Подготовка инструментов и материалов для демонтажа бабочки

Для безопасного и эффективного снятия бабочки с шарового крана подготовьте набор инструментов и материалов, исходя из типа крана и условий монтажа.

Основной инструмент – рожковый или накидной ключ размером, соответствующим гайкам крепления бабочки. Обычно это ключ на 10 или 13 мм, однако для промышленных кранов могут потребоваться ключи на 17–22 мм.

Дополнительно понадобится отвертка с плоским лезвием для поддевания фиксирующих элементов или защитных крышек. Если крепление включает болты с внутренним шестигранником, подготовьте набор шестигранных ключей (обычно от 3 до 8 мм).

Для облегчения процесса рекомендуется иметь разводной ключ с возможностью точной настройки размера. При коррозии крепежа пригодится WD-40 или аналогичный проникающий состав для обработки резьбы перед демонтажем.

Подготовьте мягкую ветошь для очистки соединений и перчатки из нитрилового или латексного материала, чтобы защитить руки от грязи и острых кромок.

При работе в условиях ограниченного доступа пригодится фонарик с направленным светом. Если бабочка установлена в труднодоступном месте, используйте удлинённую рукоятку для ключей.

Перед началом работы подготовьте емкость или тряпку для сбора возможных капель воды или масла, которые могут вытечь после демонтажа.

Выключение подачи воды и сброс давления в системе

Перед демонтажем бабочки необходимо полностью перекрыть подачу воды на шаровой кран. Для этого закройте главный запорный вентиль или стояковой кран, обеспечивающий подачу воды к участку с шаровым краном. Убедитесь, что вентиль полностью перекрыт, проверив отсутствие воды в кране.

После отключения подачи воды необходимо сбросить давление в системе, чтобы исключить вытекание воды и избежать травм. Откройте ближайший кран или сливной клапан ниже шарового крана, позволяющий воде выйти из трубы. Если рядом с шаровым краном нет слива, аккуратно ослабьте соединение, контролируя поток воды, и подставьте емкость для сбора.

Проверьте отсутствие давления, нажав на рычаг шарового крана – он должен свободно вращаться без сопротивления. Отсутствие звуков потока и визуальное подтверждение отсутствия воды гарантируют безопасность дальнейших работ.

Определение типа крепления бабочки на шаровом кране

Для правильного снятия бабочки необходимо точно определить тип её крепления. Крепления бывают нескольких основных видов, отличающихся конструктивно и по способу фиксации:

• Шпоночное крепление. На валу крана имеется паз, в который вставлена шпонка, фиксирующая бабочку. Обычно шпонка выступает из вала или сидит заподлицо. Для проверки потребуется визуальный осмотр и аккуратное покачивание бабочки.
• Шлицевое соединение. Вал и бабочка имеют взаимно зацепляющиеся шлицы. Визуально шлицы видны по окружности посадочного места. Для снятия потребуется ослабить крепёж и сдвинуть бабочку по валу.
• Фланцевое крепление. Бабочка крепится к корпусу крана с помощью болтов или гаек, фиксирующих фланец. Нужно проверить наличие болтов по периметру и их степень затяжки.
• Пальцевое или штифтовое крепление. Бабочка удерживается одним или несколькими штифтами, которые входят в отверстия в вале. Их можно обнаружить при внимательном осмотре сбоку посадочного места.
• Конусное или прессовое соединение. Бабочка насажена на конусный вал без дополнительных крепежей. Для проверки потребуется легкое постукивание и проверка на отсутствие люфта.

Для точной идентификации крепления выполняйте следующие действия:

1. Осмотрите бабочку со всех сторон, отметьте наличие шпонок, болтов или штифтов.
2. Проверьте зазоры и фиксирующие элементы на валу.
3. Используйте ключи и отвертки, чтобы аккуратно попробовать ослабить крепежные элементы без усилия.
4. Если крепление не очевидно, обратитесь к технической документации на конкретную модель крана.

Четкое определение типа крепления предотвращает повреждение крана и облегчает последующую сборку после замены или обслуживания бабочки.

Ослабление и снятие фиксирующих элементов бабочки

Для корректного демонтажа бабочки с шарового крана необходимо последовательно освободить все фиксирующие элементы, обеспечивающие её жёсткое закрепление.

1. Определите тип крепления бабочки:

   • шплинт или фиксирующее кольцо;
   • винтовые или болтовые соединения;
   • фиксирующие зажимы или стопорные пластины.

2. Если установлен шплинт:

   • используйте плоскогубцы для аккуратного разведения концов шплинта;
   • осторожно извлеките шплинт, избегая повреждения деталей крана;
   • при необходимости слегка постучите по шплинту через мягкий материал, чтобы ослабить его посадку.

3. Для винтовых или болтовых креплений:

   • подберите соответствующий ключ или отвертку;
   • поворотом против часовой стрелки аккуратно ослабьте крепёж;
   • при заклинивании нанесите проникающее масло и выдержите 10-15 минут;
   • не применяйте чрезмерные усилия, чтобы не сорвать резьбу.

4. Если присутствуют стопорные пластины или зажимы:

   • снимите фиксирующие элементы с помощью тонких плоских инструментов;
   • убедитесь, что фиксатор полностью свободен по периметру бабочки;
   • осмотрите крепеж на наличие дополнительных фиксаторов и удалите их.

5. После освобождения всех элементов аккуратно проверните бабочку вручную, чтобы убедиться в её подвижности перед демонтажем.

Аккуратное извлечение бабочки с вала шарового крана

Перед началом извлечения убедитесь, что кран полностью закрыт и давление в системе снято. Для безопасного снятия бабочки используйте фиксирующие инструменты – деревянные или пластиковые клинья, чтобы предотвратить вращение вала при демонтаже.

Осмотрите крепеж бабочки. Если установлены стопорные кольца или винты, аккуратно ослабьте их с помощью отвертки или шестигранника, соблюдая порядок и не повреждая резьбу. Не применяйте излишних усилий, чтобы избежать деформации детали.

При необходимости нанесите проникающую смазку на посадочное место вала, чтобы облегчить отделение бабочки. Дайте смазке впитаться не менее 15 минут.

Для извлечения бабочки используйте съемник с равномерным усилием. Не допускайте перекосов и излишнего давления на корпус крана, чтобы сохранить герметичность и целостность уплотнений.

Если бабочка плотно зафиксирована, легкие постукивания по корпусу съемника резиновым молотком помогут разрушить коррозионные или накипные отложения без повреждения поверхностей.

После извлечения проверьте вал на наличие повреждений и износа. При обнаружении деформаций рекомендуйте заменить бабочку или вал для сохранения герметичности и надежности крана.

Проверка состояния вала и посадочного места после снятия

После демонтажа бабочки с шарового крана важно внимательно осмотреть вал на предмет царапин, задиров и коррозии. Минимальная глубина повреждений не должна превышать 0,1 мм, иначе возможны протечки и затруднения при повторной установке.

Обратите внимание на отсутствие деформаций вала – он должен сохранять строго цилиндрическую форму без биения. Проверка биения проводится с помощью индикатора часового типа, допустимое отклонение не превышает 0,02 мм.

Посадочное место следует очистить от остатков смазки и загрязнений, после чего проверить на наличие задиров и микротрещин. Используйте увеличительное стекло с 10-кратным увеличением для визуального контроля.

При обнаружении износа больше 0,15 мм или глубоких царапин посадочное место необходимо восстановить путем шлифовки или замены уплотнительных элементов. Наличие коррозионных пятен требует удаления ржавчины абразивной щеткой с последующей обработкой антикоррозийным составом.

Не допускается эксплуатация крана с повреждённым валом или посадочным местом, так как это приведёт к быстрому выходу из строя уплотнений и протечкам.

Хранение и дальнейшие действия с снятой бабочкой

Снятую рукоятку типа «бабочка» необходимо сразу очистить от загрязнений. Используйте мягкую щетку и изопропиловый спирт или мыльный раствор для удаления смазки, пыли и коррозии. После очистки тщательно высушите деталь, избегая попадания влаги в отверстия под винты.

Для предотвращения коррозии обработайте металлические элементы тонким слоем технического вазелина или силиконовой смазки. Не используйте минеральные масла – они притягивают пыль и нарушают работу механизма при повторной установке.

Храните бабочку в герметичном пластиковом контейнере или в плотно закрывающемся пакете с замком типа ZIP. Вложите внутрь пакетик с силикагелем для абсорбции влаги. Место хранения должно быть сухим, с температурой от +5 до +25 °C, без доступа прямых солнечных лучей.

Если планируется замена крана или длительное хранение бабочки, прикрепите к ней бирку с датой снятия и местом установки. Это упростит последующую идентификацию и исключит ошибочную установку на несовместимую модель.

При повторной установке проверьте целостность граней и отсутствие деформаций. Осмотрите посадочное отверстие: любые заусенцы или сколы могут привести к люфту или перекосу. Убедитесь в соответствии размеров новой оси крана с диаметром отверстия бабочки. Если посадка ослаблена, не допускается использование прокладок – потребуется замена рукоятки.
