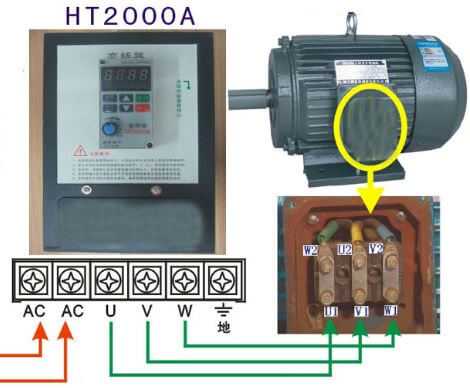

Сеть 380В – это трехфазная система, в которой между двумя фазами напряжение составляет 380В, а между фазой и нулем – 220В. Именно это свойство позволяет безопасно подключать однофазное оборудование, рассчитанное на 220В, при условии соблюдения всех электротехнических норм. Ошибки в подключении могут привести к перегреву, выходу оборудования из строя или поражению электрическим током.
Чтобы подключить однофазное устройство к трехфазной сети, необходимо выбрать одну из фаз и соединить её с нулевым проводом. Напряжение между ними должно быть стабильно в пределах 220–230В. Перед подключением следует измерить напряжение мультиметром, так как возможны перекосы фаз, особенно в старых распределительных сетях. Если разница превышает 10%, рекомендуется обратиться к электрику для балансировки нагрузки.
Нельзя подключать оборудование между двумя фазами – это приведет к подаче 380В вместо 220В и может моментально повредить устройство. При выборе фазы для подключения желательно равномерно распределить нагрузку по всем трем фазам, чтобы избежать перегрузки одной линии. Особенно это важно для объектов с большим количеством однофазных потребителей.
Для подключения используется автоматический выключатель, рассчитанный на номинальный ток устройства, и УЗО с током утечки не выше 30 мА. Розетка и вилка должны соответствовать мощности оборудования и иметь заземляющий контакт. Подключение должно производиться с обязательной маркировкой проводов: фаза – коричневый, ноль – синий, заземление – жёлто-зелёный.

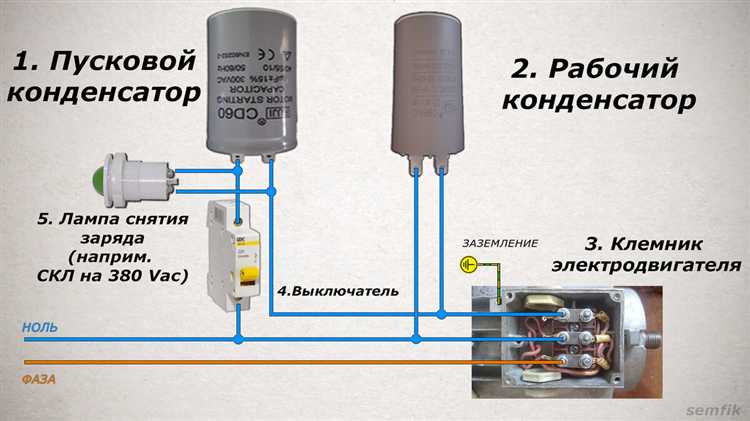

Определение доступных точек подключения в щите 380В
Щит 380В представляет собой трёхфазную систему, в которой можно выделить три фазы (L1, L2, L3), ноль (N) и заземление (PE). Для подключения однофазного оборудования требуется одна из фаз, ноль и заземляющий проводник.
Первым шагом необходимо открыть щит и визуально определить наличие свободных автоматических выключателей или возможность установки дополнительных. Идеальный вариант – отдельный автомат на каждое устройство, что позволяет обеспечить независимую защиту и упрощает обслуживание.
При отсутствии свободных автоматов допустимо подключение к существующим, но только после расчёта нагрузки. Номинал автомата не должен быть превышен, иначе произойдёт его ложное срабатывание или перегрев проводки. Проверка мощности подключённого оборудования обязательна: например, если автомат на 16 А, максимальная мощность нагрузки не должна превышать 3,5 кВт при 220В.
Следующий этап – поиск клемм с доступом к фазе и нолю. Важно убедиться, что фазный провод действительно принадлежит к одной из фаз, а не, например, к уже подключённой нагрузке. Использование индикаторной отвёртки или мультиметра необходимо для точного определения потенциала и отсутствия обратных токов.
Заземление подключается только к шине PE, которая должна быть надёжно соединена с контуром заземления. Недопустимо использовать нулевую шину в качестве заземления.
Если щит оборудован УЗО или дифавтоматами, необходимо учитывать их зону действия. Подключение за пределами защищаемого участка снижает эффективность защиты от токов утечки.
Перед подключением требуется отключить питание всей группы, к которой планируется подключение. После завершения всех соединений – проверка затяжки клемм, целостности изоляции и соответствия сечений проводов нагрузке.

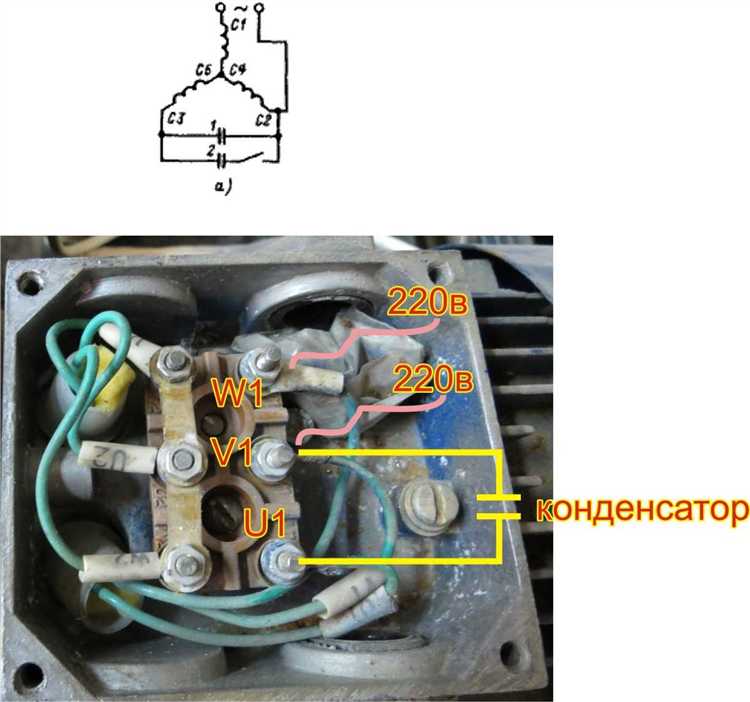

Выбор подходящей фазы и нулевого проводника
Выбор фазы должен опираться на равномерное распределение нагрузки по фазам. Перед подключением необходимо измерить токовую нагрузку на каждую фазу с помощью токовых клещей или анализатора сети. К той фазе, где зафиксирована минимальная нагрузка, следует подключать новое устройство. Несоблюдение этого принципа приводит к перекосу фаз, перегреву проводки и срабатыванию автоматических выключателей.
Нулевой проводник должен иметь сечение не меньше, чем у фазного, особенно при несимметричных нагрузках. Важно убедиться в его целостности и надёжности соединений. Повреждение нуля в цепи с перекосом фаз может привести к подаче полного межфазного напряжения (380В) на однофазное оборудование, что приведёт к его выходу из строя.
Недопустимо использовать заземляющий провод (PE) в качестве нулевого. Это нарушение ПУЭ, создающее угрозу поражения электрическим током. Ноль должен быть взят строго с нейтрали трансформатора, соединённой с контуром заземления на вводе.
Перед подключением обязательно проверяйте напряжение между выбранной фазой и нулём мультиметром. Показание должно быть в пределах 220–230В. При отклонениях выше 10% рекомендуется пересмотреть выбор фазы или обратиться к специалисту для диагностики сети.
Проверка наличия и состояния заземления
Перед подключением однофазного оборудования к сети 380 В необходимо убедиться в наличии рабочей системы заземления. Используйте индикатор напряжения или мультиметр для проверки потенциала между нулевым проводом и предполагаемым заземлением – показания должны быть близки к нулю. Между фазой и землёй должно быть 220 В.
Заземляющий провод должен иметь жёлто-зелёную изоляцию, сечением не менее 2,5 мм² при одиночной прокладке или 1,5 мм² при использовании в кабеле. Наличие коррозии, перегибов, скруток недопустимо – контакт с корпусом оборудования должен быть выполнен через винтовое соединение с шайбой-гровером. Используйте только медные или омеднённые соединительные элементы.
Если используется TN-C система, обязательна проверка целостности PEN-проводника во всех участках цепи. При отсутствии отдельного заземляющего проводника в щитке подключение оборудования категорически запрещено.
Для загородных участков проверьте сопротивление заземляющего контура – оно не должно превышать 4 Ом. Измерения выполняются мегомметром или специализированным прибором – заземлением считается только контур, зафиксированный в проектной документации или выполненный по нормам ПУЭ (например, треугольник из стальных прутков 3 м, сваренный и заглублённый в землю не менее чем на 0,5 м).

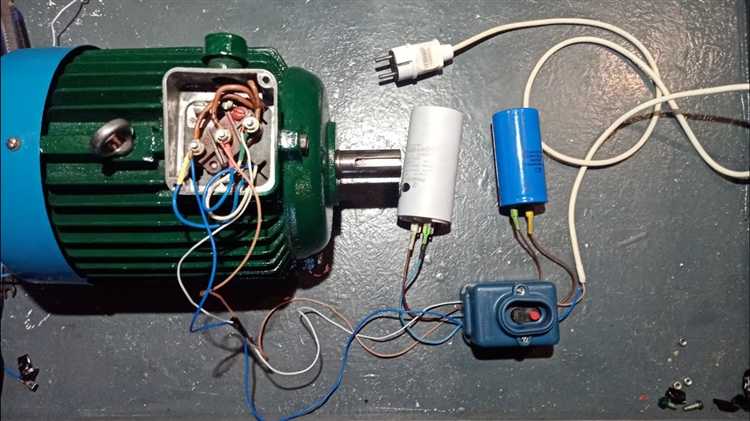

Подключение через автоматический выключатель
При подключении однофазного оборудования к трехфазной сети 380В через автоматический выключатель необходимо обеспечить защиту линии и исключить неравномерную нагрузку на фазы. Подключение осуществляется между одной из фаз (L1, L2 или L3) и нулевым проводом (N).
- Выберите автоматический выключатель, рассчитанный на номинальный ток потребителя. Например, для нагрузки до 3,5 кВт при 220В подойдет автомат на 16А (при мощности до 7,7 кВт – на 35А).
- Используйте автомат с характеристикой типа C для оборудования с умеренными пусковыми токами. Тип B применяется для чувствительной электроники, тип D – для двигателей.
- Подключение выполняется только к одной фазе. Не допускается соединение между двумя фазами – это приведет к подаче 380В вместо 220В и выходу оборудования из строя.
- Автомат устанавливается в распределительном щите после вводного устройства, обязательно с фиксацией, чтобы исключить случайное перекидывание на другую фазу.
- Фазный провод (L) от автомата идет к оборудованию, нулевой (N) – напрямую от нулевой шины.
- Заземление (PE) подключается независимо, напрямую к заземляющему контуру или шине PE.
- Отключите питание на распределительном щите.
- Определите доступные фазы мультиметром – на каждой между L и N должно быть около 220В.
- Выберите менее нагруженную фазу, чтобы минимизировать перекос фаз.
- Установите автомат на выбранную фазу, подключите фазный провод к верхнему контакту автомата, выход – на оборудование.
- Проверьте соединения, подайте питание, измерьте напряжение на входе оборудования – оно должно быть в пределах 220–230В.
Нельзя использовать один автомат для нескольких однофазных нагрузок на разных фазах. Каждый автомат должен обслуживать только одну фазу и одну цепь потребителя.
Использование переходных клемм и распределительных коробок
Подключение однофазного оборудования к трехфазной сети 380В требует четкой организации распределения фаз и надежных соединений. Применение переходных клемм и распределительных коробок обеспечивает безопасность, упрощает монтаж и предотвращает перегрев контактов.
Переходные клеммы служат для подключения проводов различного сечения и типа. Важно выбирать клеммы, рассчитанные на ток не менее 25 А и напряжение до 400 В. Рекомендуется использовать винтовые или пружинные клеммные блоки от производителей, соответствующих ГОСТ Р 51321.1-2007. При соединении алюминиевых и медных проводников обязательна установка биметаллических вставок во избежание электрохимической коррозии.
Распределительные коробки подбираются по классу защиты не ниже IP54 при размещении в неотапливаемых или пыльных помещениях. Корпус должен быть изготовлен из негорючего материала, предпочтительно – полиамида или ABS-пластика с сертификатом соответствия пожарной безопасности. Минимальные размеры коробки – 100×100×50 мм при подключении одного прибора, с учетом запаса пространства для маневра и термоусадки.
Фазу, нейтраль и защитный провод подключают через клеммы внутри коробки. Фазу берут только с одной из трёх линий – L1, L2 или L3, в зависимости от равномерности нагрузки на вводе. Перед подключением обязательно проверяют наличие напряжения и правильность фазировки индикаторной отверткой и мультиметром.
Для облегчения распределения фаз в щитке рекомендуется маркировка проводов цветной термоусадкой: коричневый (L), синий (N), желто-зеленый (PE). Монтаж выполняется медными жилами сечением не менее 2,5 мм² для розеточной группы и 1,5 мм² – для освещения, с обязательной опрессовкой наконечниками.
Все соединения внутри коробки необходимо дополнительно изолировать ПВХ-изоляцией или использовать клеммы с самозажимным механизмом, которые исключают ослабление контакта при вибрациях. Установка коробки – на высоте не менее 1,5 м от пола и на расстоянии не менее 10 см от других кабельных каналов.
При монтаже нескольких однофазных потребителей от одной трехфазной линии целесообразно использовать отдельную распределительную коробку на каждую фазу для исключения перекрестной наводки и упрощения обслуживания.
Тестирование работы оборудования после подключения
После подключения однофазного оборудования к сети 380В необходимо убедиться в корректности фазировки и отсутствии перегрузок. Начинайте проверку с измерения напряжения на клеммах устройства с помощью цифрового мультиметра. Нормальное значение должно быть в пределах 220±5% В.
Проверка последовательности фаз выполняется с помощью фазоуказателя или индикаторной отвертки для исключения подключения к неправильной фазе, что может привести к нестабильной работе.
Запустите оборудование на минимальной нагрузке и замерьте ток потребления. Ток должен соответствовать паспортным данным, превышение более чем на 10% указывает на ошибку подключения или неисправность.
Контроль температуры ключевых узлов, таких как двигатели и контакторы, проводят через 15-20 минут работы. Температура корпуса не должна превышать 60°C, иначе необходимо проверить вентиляцию и качество соединений.
Проверьте работу защитных устройств: автоматических выключателей и УЗО. Для этого включите и отключите оборудование несколько раз, убедившись в отсутствии ложных срабатываний и перегрева контактов.
Завершающий этап – проверка стабилизации работы оборудования в течение 30 минут без отклонений по напряжению, току и температуре. При любых аномалиях следует отключить устройство и перепроверить подключение и соответствие параметров.
Вопрос-ответ:
Можно ли напрямую подключить однофазное оборудование к сети 380 В?
Нет, подключать однофазное оборудование напрямую к сети 380 В нельзя. Такая сеть обычно является трехфазной, и напряжение между любой фазой и нулем составляет 220 В. Для правильной работы нужно подключать оборудование между одной фазой и нулевым проводом, чтобы получить требуемое напряжение 220 В.
Какие меры безопасности нужно соблюдать при подключении однофазного прибора к трехфазной сети 380 В?
Перед началом работы следует убедиться, что питание отключено, а все соединения надежно заизолированы. Необходимо использовать автоматические выключатели и устройства защитного отключения (УЗО) для предотвращения короткого замыкания и поражения электрическим током. Также важно проверить правильность подключения фазного и нулевого проводников, чтобы избежать выхода оборудования из строя.
Как определить, к какой фазе подключить однофазный прибор в трехфазной системе?
Однофазное оборудование подключается к одной из трех фаз и нулю. Обычно выбор фазы зависит от равномерного распределения нагрузки между фазами в распределительном щите. Чтобы избежать перегрузки, рекомендуется измерить нагрузку на каждую фазу и подключить прибор к той, где нагрузка меньше всего. Это помогает сохранить баланс в электросети.
Какие устройства нужны для подключения однофазного оборудования к сети с напряжением 380 В?
Для подключения потребуется использовать распределительный щит с клеммами для фазного и нулевого проводов, автоматические выключатели и УЗО для защиты цепи. В некоторых случаях может понадобиться трансформатор понижающего типа, если напряжение оборудования отличается от 220 В. Также важно применять кабели с подходящим сечением, чтобы избежать перегрева проводников.
Почему при подключении однофазного оборудования к сети 380 В может возникнуть проблема с нулевым проводом?
В трехфазной сети нулевой провод играет роль обратного проводника и должен быть надежно заземлен. Если нулевой провод поврежден или неправильно подключен, оборудование может получить неправильное напряжение, что приведет к его поломке или снижению срока службы. Поэтому важно тщательно проверить целостность и правильность подключения нулевого провода перед включением оборудования.
