Индукционные варочные панели, рассчитанные на трехфазное питание 380 В, требуют правильного подключения для обеспечения стабильной работы и безопасности. Основное преимущество трехфазной схемы – равномерное распределение нагрузки между фазами, что снижает риски перегрева и позволяет использовать мощные модели с суммарной мощностью до 11 кВт и выше.
Перед подключением необходимо точно определить параметры питающей сети: наличие и качество заземления, равномерность фазного напряжения, а также сечение кабелей и характеристики автоматических выключателей. Рекомендуется использовать кабель с медными жилами сечением не менее 4 мм², а защиту выполнять с помощью автоматов на ток, соответствующий суммарной мощности варочной панели.
Важный аспект – проверка маркировки подключения на самой плите. Большинство современных моделей предусматривают схему подключения с использованием нулевого провода (N) и трех фаз (L1, L2, L3). Ошибки при подключении фаз могут привести к некорректной работе и повреждению прибора.
Выбор подходящего кабеля и сечения для подключения к трехфазной сети

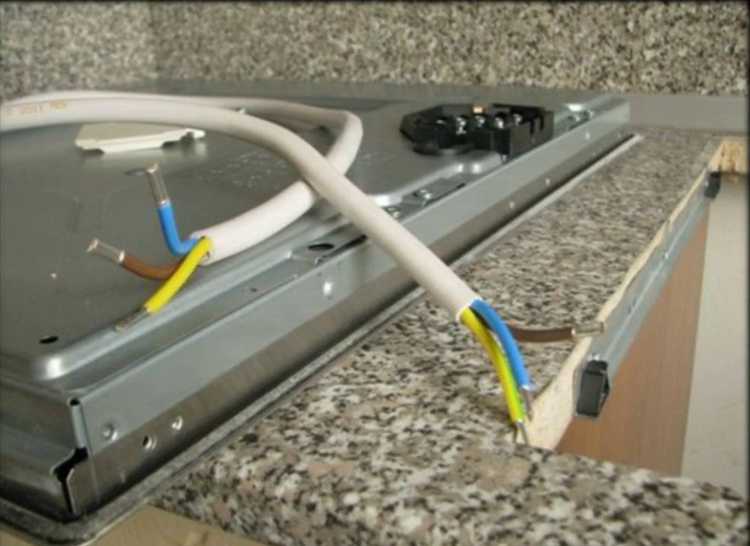

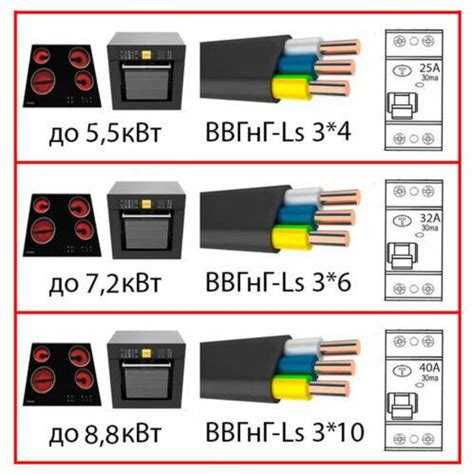

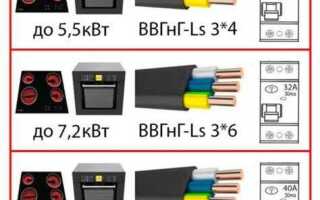

Для подключения индукционной варочной плиты на трехфазное питание 380 В применяется кабель с медными жилами. Важно учитывать максимальную потребляемую мощность устройства и длину линии, чтобы минимизировать потери и обеспечить безопасность.
При мощности варочной плиты до 7 кВт обычно достаточно кабеля с сечением жил 2,5 мм². Для мощностей от 7 до 11 кВт рекомендуется сечение 4 мм². Если нагрузка превышает 11 кВт, следует использовать кабель с жилой не менее 6 мм².
Для линий длиной свыше 20 метров целесообразно увеличить сечение на один размер, чтобы компенсировать падение напряжения и избежать перегрева проводника. Кабель должен содержать четыре жилы: три фазных и одну нулевую защитную (PE).
Использование кабеля с алюминиевыми жилами нежелательно, так как они менее устойчивы к нагреву и имеют больший удельный электрический сопротивление. Предпочтителен провод марки ВВГнг или NYM с медными жилами.
Обязательно соблюдение правил прокладки кабеля: избегать мест с повышенной влажностью и механическими повреждениями, предусмотреть защиту от перегрузок с помощью автоматического выключателя с соответствующим номиналом, который подбирается исходя из сечения кабеля и нагрузки.
Требования к автоматическим выключателям и защите цепи варочной панели
Для подключения индукционной варочной панели на трёхфазное питание 380 В требуется автоматический выключатель с номиналом тока, соответствующим потребляемой мощности устройства. Обычно для бытовых моделей варочной панели мощностью до 7 кВт рекомендуются автоматы на 16–25 А. При мощности выше 7 кВт следует выбирать автомат на 32 А.
Автомат должен быть трёхполюсным, обеспечивая защиту всех фаз одновременно. Тип характеристики автомата – С, что подходит для бытовых индукционных плит с кратковременными пусковыми токами.
Рекомендуется устанавливать устройство защитного отключения (УЗО) с током срабатывания 30 мА для защиты от поражения электрическим током и повышения безопасности эксплуатации. УЗО должно иметь номинальный ток не ниже автомата и быть рассчитано на трёхфазное питание.
Для дополнительной защиты цепи допускается использование дифференциального автомата, совмещающего функции УЗО и автоматического выключателя, с параметрами, аналогичными указанным выше.
При прокладке электропроводки важно, чтобы сечение жил кабеля соответствовало максимальному току автомата и длине линии, чтобы избежать перегрева и падения напряжения. Обычно используется медный кабель сечением не менее 4 мм² для линий на 25 А и 6 мм² – для 32 А.
Монтаж автомата и УЗО должен выполняться в электрощитке, с возможностью быстрого отключения питания варочной панели при необходимости. Все соединения должны быть выполнены с надёжным контактом, без ослабления и повреждений изоляции.
Последовательность подключения фаз и нейтрали к клеммам плиты

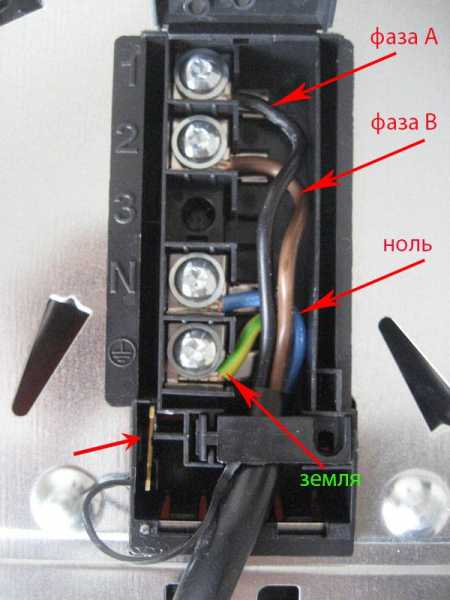

Подключение трехфазной индукционной плиты начинается с определения маркировки клемм на клеммной колодке. Обычно фазы обозначены как L1, L2, L3, нейтраль – N, заземление – PE.
Фазы подсоединяются строго по порядку: L1 к первой фазной клемме, L2 – ко второй, L3 – к третьей. Перекос фаз недопустим, так как влияет на работу индукционного модуля и может привести к повреждениям.
Нейтральный провод подсоединяется к клемме N, если конструкция плиты предусматривает её подключение. При отсутствии нейтрали в клеммной колодке – нейтраль не используется.
Перед подключением рекомендуется проверить напряжение между фазами и нейтралью, чтобы исключить ошибки в сети. Все контакты должны быть тщательно затянуты, чтобы избежать нагрева и искрения.
Заземляющий провод подключается к отдельной клемме PE, что обеспечивает безопасность эксплуатации и снижает риск поражения электрическим током.
После монтажа целесообразно провести тестирование с нагрузкой, убедиться в равномерном распределении фаз и отсутствии отклонений по напряжению.
Проверка наличия и правильности заземления индукционной плиты
Перед подключением индукционной варочной плиты к трёхфазной сети 380 В необходимо убедиться в наличии заземления и его корректном состоянии. Заземление должно быть выполнено по нормам ПУЭ с сопротивлением не более 4 Ом.
Проверка визуального состояния: Осмотрите точку подключения заземляющего провода на плите и в распределительном щите. Контакты должны быть чистыми, без следов коррозии и повреждений изоляции.
Измерение сопротивления заземления: Используйте мегаомметр или специализированный тестер заземления. Для точности измерения применяйте метод трехэлектродного или клещевого прибора. Результат должен быть ниже 4 Ом. Если сопротивление выше, необходимо улучшить контур заземления – увеличить количество заземлителей или улучшить контакт с землей.
Проверка целостности проводника: Мультиметром измерьте сопротивление между корпусом плиты и заземляющей шиной в щите. Значение должно быть близко к нулю, максимум – 0,1 Ом.
При отсутствии заземления или его неисправности эксплуатация плиты запрещена. Неправильное заземление приводит к риску поражения электрическим током и нарушению работы защитных устройств.
Особенности подключения варочной панели с разным количеством фазных проводов
Количество фазных проводов у индукционной варочной панели напрямую связано с типом её подключения и электрической схемой. Обычно встречаются варианты с одним, двумя или тремя фазными проводами.
При наличии одного фазного провода варочная панель рассчитана на однофазное питание 230 В. В этом случае подключение производится к одной из фаз с нулевым и защитным проводом. Максимальная мощность ограничена, как правило, 3,7–7 кВт, что подходит для стандартных кухонь без повышенных нагрузок.
Варочные панели с двумя фазными проводами требуют двухфазного подключения с напряжением 380 В между фазами. Здесь важно обеспечить правильное распределение нагрузки на две фазы, чтобы избежать перегрузок. Необходимо использовать автоматические выключатели с дифференциальной защитой и соблюдать сечение проводов, соответствующее расчетной мощности (обычно не менее 4 мм² медного провода).
Трёхфазные панели подключаются к трем фазам 380 В. Каждая фаза должна быть подключена строго к своему клеммнику, при этом нейтральный провод либо не используется, либо подсоединяется согласно инструкции производителя. Для таких варочных панелей мощность может достигать 11 кВт и более. Важно соблюдать баланс нагрузки по фазам и использовать УЗО или дифавтоматы с номиналом, соответствующим суммарной нагрузке.
При подключении с любым количеством фазных проводов необходимо убедиться в наличии заземления и правильности подключения защитного провода. Ошибки в подключении фаз могут привести к неисправности оборудования или срабатыванию защитных устройств.
Проверка работы и безопасность после подключения к трехфазному питанию
После подключения индукционной варочной плиты к трехфазной сети 380 В необходимо выполнить комплекс проверок для подтверждения правильности подключения и обеспечения безопасности эксплуатации.
- Проверка фазировки и напряжения
- Измерьте напряжение между каждой парой фаз – должно быть около 380 В ±5%.
- Проверьте наличие нулевого провода и его правильное подключение к клемме нейтрали.
- Убедитесь, что фазы подключены в соответствии с инструкцией производителя (последовательность фаз не должна нарушаться).
- Контроль сопротивления изоляции
- Измерьте сопротивление изоляции проводов варочной панели с помощью мегаомметра – должно быть не менее 1 МОм.
- Проверьте заземление – сопротивление заземляющего контура не должно превышать 4 Ом.
- Проверка работы автоматических устройств
- Убедитесь в исправности автоматических выключателей и УЗО, подключенных к линии плиты.
- Проведите тест срабатывания УЗО, имитируя ток утечки не менее 30 мА.
- Функциональная проверка варочной панели
- Включите каждую конфорку поочерёдно, проверяя стабильность нагрева и отсутствие сбоев в работе.
- Проверьте индикацию панели и реагирование сенсорных элементов.
- Контролируйте отсутствие перегрева корпуса и кабелей в процессе работы.
Особое внимание уделите правильному подключению заземляющего провода – отсутствие эффективного заземления увеличивает риск поражения электрическим током. Используйте только исправные компоненты и соблюдайте технические требования, указанные в документации к плите и электросети.
Вопрос-ответ:
Можно ли подключить индукционную варочную панель, рассчитанную на однофазное питание, к трехфазной сети 380 В?
Подключение варочной панели, рассчитанной на однофазное питание, напрямую к трехфазной сети без дополнительного оборудования запрещено. Для использования в трехфазной сети необходим трансформатор или соответствующий адаптер, который обеспечит нужное напряжение и частоту для устройства. Также важен правильный выбор фазы и нейтрали, чтобы избежать повреждений и обеспечить безопасность.
Какие требования по сечению кабеля и автомату защиты при подключении индукционной плиты на 380 В?
Сечение кабеля зависит от мощности плиты и максимального тока нагрузки. Обычно для варочных панелей на трехфазное питание с мощностью около 7-9 кВт используют кабель сечением 4-6 мм², но точный размер должен рассчитываться по таблицам токовой нагрузки. Автоматический выключатель подбирается по току, превышающему максимальный ток нагрузки на 20-25 %, чтобы избежать ложных срабатываний и обеспечить защиту от короткого замыкания.
Какие ошибки часто допускают при самостоятельном подключении индукционной плиты к трехфазной сети?
Часто встречается неправильное соединение фаз и нейтрали, что приводит к неправильной работе устройства или его поломке. Также бывает недостаточный контакт в клеммах, использование кабеля с малым сечением, отсутствие автоматической защиты или неправильный выбор автомата. Кроме того, не все учитывают необходимость заземления плиты, что повышает риск поражения электрическим током.
Нужно ли вызывать электрика для подключения варочной панели на 380 В или можно сделать это самостоятельно?
Если у вас есть базовые знания по электрике и вы уверены в правильности действий, можно выполнить подключение самостоятельно. Но важно понимать, что ошибки при работе с трехфазным питанием опасны и могут привести к серьезным повреждениям техники и угрозе здоровью. Поэтому для надежности и безопасности рекомендуется доверить эту задачу квалифицированному специалисту с опытом работы с трехфазными сетями.
Как проверить правильность подключения индукционной плиты к трехфазной сети после монтажа?
Для проверки сначала визуально осмотрите соединения — все провода должны быть прочно закреплены и правильно подключены по схеме. Затем включите питание и проверьте, что индикаторы на плите работают, а конфорки нагреваются равномерно. Можно использовать мультиметр, чтобы измерить напряжение между фазами и нейтралью, убедившись, что оно соответствует техническим параметрам плиты. Если возникают подозрения на неправильное подключение, лучше вызвать специалиста для проверки.
