Как сделать теплый пол в пристрое

Устройство тёплого пола в пристрое начинается с оценки теплопотерь помещения. Для бетонного основания с утеплением минеральной ватой толщиной 50 мм достаточно мощности кабеля 120–150 Вт/м². Точная мощность рассчитывается по формуле: P = (S × ΔT) / 0,86, где S – площадь, ΔT – желаемый перепад температуры.

При выборе системы предпочтительнее использовать кабельные маты с шагом 100 мм – они упрощают монтаж и гарантируют равномерный прогрев. Толщина нагревательного кабеля не превышает 4 мм, что позволяет уложить систему под плитку без поднятия уровня пола более чем на 20 мм.

Перед укладкой необходимо проложить слой экструдированного пенополистирола толщиной 30–40 мм, а сверху – армирующую сетку с ячейкой 50×50 мм для фиксации кабеля. Монтаж следует начинать от дальней стены, двигаясь к выходу, контролируя расстояние между витками с помощью монтажных скоб.

После подключения терморегулятора с датчиком температуры пола в гофрированной трубке проводят проверку сопротивления кабеля мультиметром (допустимое отклонение ±5 %). Только после подтверждения целостности контура заливают пол стяжкой на цементно-песчаном растворе класса M300 толщиной не менее 30 мм, выдерживают 7 дней до укладки финишного покрытия.

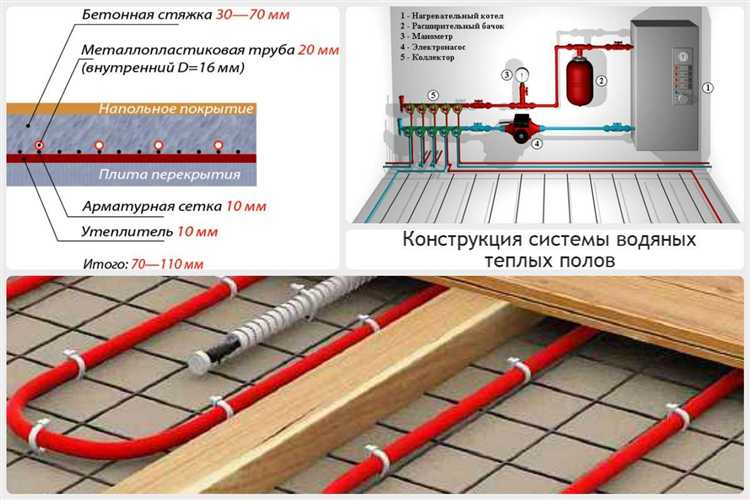

Выбор типа теплого пола: водяной или электрический

При выборе системы ориентируйтесь на площадь помещения, допустимую прибавку к уровню пола, бюджет на монтаж и ежемесячные затраты.

• Мощность на м²:
  • водяной – 70–100 Вт (достаточно для пола с утеплением от 150 мм ППС)
  • электрический – 100–150 Вт (рекомендуется при облицовке плиткой)
• Стоимость монтажа:
  • водяной – 1 000–1 200 ₽/м² (труба ∅16 мм, коллектор, стяжка)
  • электрический – 700–900 ₽/м² (греющий кабель или мат на самоклейке)
• Прибавка к высоте пола:
  • водяной – 50–70 мм (труба + стяжка)
  • электрический – 8–12 мм (кабель в плиточный клей)
• Время прогрева:
  • водяной – 2–3 ч (до 40 °C, инерционный режим)
  • электрический – 30–45 мин (моментальный нагрев)
• Эксплуатация:
  • водяной – при газовом котле ≈0,02 м³ газа/м²·ч (~0,7 ₽/м²·ч)
  • электрический – при 5 ₽/кВт·ч и 0,12 кВт·ч/м²·ч ≈0,6 ₽/м²·ч
• Сложность обслуживания:
  • водяной – возможна промывка и ремонт в случае протечки, нужен доступ к коллектору
  • электрический – при повреждении приходится вскрывать стяжку, замена узлов невозможна без демонтажа

1. Измерьте чистую площадь и уточните несущую нагрузку перекрытия (не менее 150 кг/м² для водяного).
2. Оцените высоту порога: если до 20 мм – выбирайте электрический, при допустимых 50–70 мм – водяной.
3. Соотнесите стоимость монтажа и ежемесячных расходов с бюджетом.
4. Исходя из требуемой скорости нагрева и сложности обслуживания, примите окончательное решение.

Подготовка основания: выравнивание и теплоизоляция

Удалите все остатки старого покрытия и мусор, выровняйте черновой пол по отметкам с помощью цельного илочного сита или строительного пылесоса. Проверьте перепады уровня правилом: допуск не более 3 мм на 1 м.

Нанесите грунтовку глубокой проникающей и дождитесь полного высыхания (не менее 4 ч при +20 °C), чтобы улучшить адгезию стяжки. Затем залейте цементно-песчаную стяжку (цемент марки М300, пропорция 1:3) или самовыравнивающийся раствор толщиной от 20 до 50 мм. Для точного уровня используйте маячные профили с шагом 1,0 м.

Уложите паробарьер из полиэтиленовой плёнки толщиной ≥0,2 мм с заходом на стены не менее 100 мм. Швы пленки проклейте монтажной лентой, чтобы исключить проникновение влаги снизу.

На паробарьер установите теплоизоляцию: плиты из экструдированного пенополистирола (XPS) плотностью ≥30 кг/м³ и толщиной 40–50 мм. Стыки плит заделайте монтажной пеной или герметиком, чтобы исключить теплопотери по швам.

Поверх XPS настелите армирующую стеклосетку с ячейкой 50×50 мм на расстоянии 20 мм от поверхности будущей стяжки. Ещё раз прогрунтуйте верхний слой XPS и приступайте к финальной стяжке толщиной 30–40 мм для дальнейшей укладки отопительного кабеля.

Монтаж теплоизоляционного слоя и армирующей сетки

Перед укладкой утеплителя очистить основание от пыли и мусора, выровнять стяжкой с отклонениями не более 5 мм на 2 м. На поверхность уложить пароизоляционную плёнку толщиной 150 мкм, закрепив её со свесом 10–15 см на стены строительным скотчем.

В качестве утеплителя использовать жёсткие плиты из экструдированного пенополистирола (XPS) плотностью не менее 35 кг/м³. Монтаж вести «в разбежку», подгоняя стыки с зазором не более 2 мм и проклеивая лентой ПСУЛ. Укладку начинать от дальней стены к выходу, плиты прижимать валиком давления с усилием 150–200 Н, проверяя горизонтальность по нивелиру.

После заполнения всей площади проверить отсутствие пустот, просветов и продавливания; перепады плит не должны превышать 1 мм. По периметру проложить демпферную ленту высотой 10 мм, чтобы компенсировать расширение при нагреве.

Установить армирующую стеклосетку с ячейкой 5×5 мм и прочностью на разрыв не менее 500 Н/50 мм. Закрепить сетку нержавеющими дюбелями Ø6 мм через 300 мм по периметру и через 500 мм в поле. Швы сетки перекрывать на 100 мм, стыковочные места промазывать клеящим составом.

Поверх сетки нанести слой финишной цементно-песчаной стяжки M300 толщиной 30–40 мм, армируя шпателем для уплотнения. Время ожидания перед настилом тёплого пола – не менее 5 суток при температуре +20 °C и влажности 65 %.

Укладка нагревательных элементов и проверка системы

Разметить поверхность через каждые 15 см, исходя из проектной мощности 150 Вт/м². Закрепить кабель монтажной лентой с шагом 20 см, сохраняя радиус изгиба не менее 5 см и отступ от стен 50 мм. Длину контура рассчитать по формуле L = P/(I·U), где P – мощность системы, I – допустимый ток по паспорту (обычно 16 А), U = 230 В; сопротивление должно соответствовать R = U²/P с отклонением не более ±5 %.

Термодатчик разместить в гофрированной трубе на глубине 3–5 мм от нагревательного кабеля в точке с максимальной длиной кабеля. Концы кабеля и термодатчика вывести к месту установки терморегулятора, оставив запас 1 м для свободного подключения.

Перед заливкой стяжки проверить сопротивление изоляции мегаомметром при 500 В: значение должно превышать 20 МОм. Измерить межжильное сопротивление мультиметром и сравнить с паспортным – расхождение не более 5 %. Зафиксировать результаты в акте приемки.

Залить самовыравнивающуюся смесью толщиной не менее 30 мм, выдержать технологическую паузу не менее 7 суток до нагрузки и 28 суток до полной эксплуатации. После высыхания повторно измерить сопротивление изоляции: падение более чем на 10 % от первоначального значения свидетельствует о проблеме.

Подключить систему к терморегулятору, задать рабочую температуру пола 28 °C. Через 24 часа проверить равномерность прогрева инфракрасным термостатом или лазерным пирометром – отклонение по поверхности не должно превышать ±2 °C.

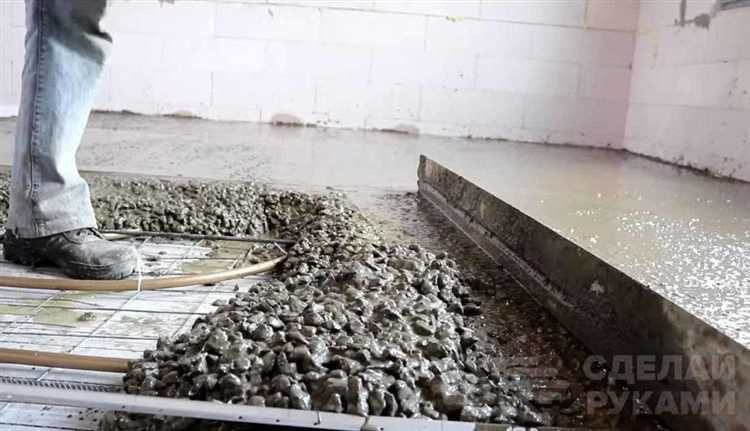

Заливка стяжки и соблюдение температурных швов

Перед заливкой стяжки необходимо проверить работу теплого пола. Нагрев включают на короткое время, чтобы убедиться в отсутствии повреждений. После этого систему отключают минимум за 48 часов до начала работ.

Для стяжки используется цементно-песчаный раствор с фракцией песка до 0,5 мм и соотношением цемента к песку 1:3. Толщина слоя – 40–60 мм. Более тонкий слой приведёт к растрескиванию, а слишком толстый снизит эффективность обогрева. Добавление пластификаторов (например, C-3 в пропорции 0,5–1% от массы цемента) увеличит пластичность и уменьшит риск усадки.

Температурные швы обязательны при площади пола более 20 м² или длине одной стороны свыше 8 м. Швы выполняются с шагом 5–6 м и обязательно вдоль линий между помещениями. Также швы прокладывают в местах примыкания к стенам. Для разделения зон используется демпферная лента толщиной 8–10 мм.

Перед заливкой необходимо установить маяки и прогрунтовать основание. Укладку начинают от дальней стены, выравнивая раствор по уровню. Через 24 часа после заливки следует укрыть поверхность полиэтиленом на 5–7 дней для предотвращения быстрой потери влаги.

Полный набор прочности происходит за 28 суток. Включать теплый пол можно только после этого срока, начиная с минимальной температуры и повышая её на 2–3 °C в день.

Подключение терморегулятора и первый запуск системы

Для подключения терморегулятора используйте медные провода с сечением не менее 1,5 мм², рассчитанные на нагрузку вашей нагревательной системы. Подключайте устройство согласно схеме производителя: фаза – к клемме L, ноль – к N, а нагрузка – к выходу на нагревательный кабель. Обязательно обеспечьте заземление терморегулятора для безопасности.

Монтаж терморегулятора рекомендуется выполнять в месте с постоянной температурой воздуха, вдали от прямого попадания солнечных лучей и отопительных приборов. Для точного измерения температуры пола используйте датчик температуры пола, размещенный в гофре или специальном канале между витками кабеля на глубине не менее 3 см от поверхности стяжки.

После подключения включите питание и установите начальную температуру на терморегуляторе в диапазоне 25–30 °C для прогрева пола. Не превышайте максимальную температуру, указанную в технической документации нагревательного кабеля, чтобы избежать перегрева и повреждения.

Первый запуск системы выполняйте без укладки финишного покрытия, чтобы убедиться в равномерности нагрева. Проверьте работу датчика температуры и корректность срабатывания реле терморегулятора. Если терморегулятор поддерживает функцию программирования, настройте график работы в зависимости от режима эксплуатации пристроя.

При обнаружении нестабильной работы или сильного нагрева необходимо немедленно отключить питание и перепроверить подключения. Регулярно контролируйте работу терморегулятора в первые 3–5 суток после запуска, чтобы избежать сбоев и своевременно выявить возможные дефекты монтажа.

Вопрос-ответ:

Какие материалы лучше всего подойдут для устройства теплого пола в пристрое?

Для монтажа теплого пола обычно выбирают трубы из сшитого полиэтилена или металлопластика, которые устойчивы к температурным перепадам и долговечны. Также важны теплоизоляционные материалы — пенополистирол или минеральная вата, чтобы снизить потери тепла вниз. Для закрепления труб применяется специальная монтажная сетка или крепежные планки. Выбор зависит от типа отопления — водяного или электрического, а также от особенностей самого пристроя.

Как правильно подготовить основание перед укладкой теплого пола в пристрое?

Перед укладкой теплого пола нужно тщательно выровнять и очистить поверхность. Если пол бетонный, следует проверить наличие трещин и при необходимости залить стяжку. Важно положить теплоизоляционный слой, чтобы тепло не уходило вниз, а потом уложить гидроизоляцию, если есть риск попадания влаги. После этого можно приступать к фиксации труб или кабелей отопления. Правильная подготовка основания обеспечивает надежную и долговечную работу системы.

Какие ошибки чаще всего допускают при самостоятельной установке теплого пола?

Одной из распространенных ошибок является неправильный шаг укладки труб — слишком большой или слишком маленький интервал приводит к неравномерному распределению тепла. Еще часто забывают о теплоизоляции и гидроизоляции, что снижает эффективность и может вызвать повреждения. Неправильное подключение коллектора или электросети тоже вызывает сбои в работе. Важно внимательно соблюдать инструкции и делать замеры температуры в разных зонах пола.

Сколько времени занимает монтаж теплого пола в пристрое своими руками?

Срок установки зависит от площади помещения и выбранного типа системы. В среднем укладка труб и подготовка основания могут занять от одного до трёх дней. После этого требуется время для заливки стяжки и ее высыхания — минимум неделю, а лучше две. Электрические системы обычно монтируются быстрее, поскольку не требуют заливки. В целом, если работать аккуратно и без спешки, весь процесс может занять около двух-трёх недель с учетом всех этапов.

Как подключить теплый пол к системе отопления в пристрое?

Если это водяной теплый пол, трубы подключаются к коллектору, который регулирует подачу и обратку воды. Коллектор обычно устанавливается в доступном месте, чтобы было удобно управлять системой. Важно правильно выбрать насос и запорную арматуру для стабильной циркуляции. Для электрического пола достаточно подключить кабели к электросети через терморегулятор, который контролирует температуру. В обоих случаях желательно соблюдать рекомендации производителя и соблюдать правила безопасности.

Какие материалы понадобятся для самостоятельного монтажа тёплого пола в пристрое?

Для установки тёплого пола своими руками в пристрое обычно нужны следующие материалы: нагревательный кабель или греющая пленка, теплоизоляционные плиты, монтажная лента, терморегулятор с датчиком температуры, электрические соединительные элементы, бетонная стяжка или специальная смесь для заливки, а также материалы для финишного покрытия — плитка, ламинат или линолеум. Помимо этого, понадобится инструмент: рулетка, ножницы, отвертка, перфоратор, уровень и пассатижи.
