Сгибание ПВХ трубы под прямым углом требует точности и знания свойств материала. При температуре около 100–120 °C ПВХ становится пластичным, что позволяет формировать изгиб без трещин и деформаций стенок. Для достижения нужного угла важно контролировать процесс нагрева и использовать подходящие инструменты.
Один из проверенных способов – нагрев строительным феном. Расстояние до трубы должно составлять не менее 5 см, чтобы избежать перегрева. Внутрь рекомендуется вставить пружину или заполнить трубу сухим песком: это предотвращает сплющивание при изгибе. После прогрева участок сгибают вручную до нужного угла, удерживая форму до остывания.
Альтернативный метод – использование гибочного шаблона. Он обеспечивает точный угол и симметрию изгиба. Шаблон можно изготовить из фанеры с соответствующим радиусом. При использовании этого способа важно поддерживать равномерный нагрев по всей длине изгиба и не допускать перегрева краёв.
Работая с ПВХ трубами, обязательно используйте защитные перчатки и обеспечьте вентиляцию – при перегреве материал может выделять вредные испарения. После остывания трубу можно точно подогнать и установить в систему без дополнительных соединений или фитингов.
Выбор типа ПВХ трубы, подходящего для гибки
Гибкие ПВХ трубы (PVC-U) из непластифицированного поливинилхлорида подходят для изгиба только при нагреве. Диаметр до 32 мм гнётся проще, особенно при стенке не толще 2 мм. Для изгиба под углом 90° подходят трубы SDR 11 и выше – они обеспечивают достаточную эластичность при сохранении формы.
Электротехнические гофрированные ПВХ трубы предназначены для прокладки проводки и обладают высокой гибкостью без нагрева. Они легко изгибаются вручную, но не сохраняют точный угол, если не зафиксированы. Для создания точного изгиба под 90° их использовать нецелесообразно.
Напорные ПВХ трубы (например, PN10, PN16) имеют утолщённую стенку, рассчитанную на давление. Эти трубы сложно поддаются гибке, даже с нагревом. Для изгиба таких изделий требуется прогрев с применением песчаной засыпки, однако результат не всегда удовлетворительный. Рекомендуется использовать фитинги вместо изгиба.
Для ручного изгиба с минимальными потерями формы лучше всего подходят трубы диаметром 20–25 мм из мягкого ПВХ с маркировкой для холодного водоснабжения. Они легче поддаются контролируемому нагреву и деформации.
Избегайте труб с армированием (металлопластик, стекловолокно), так как они не предназначены для гибки без потери структуры. Также не следует использовать ПВХ трубы, рассчитанные исключительно на высокую жёсткость – они трескаются при малейшем превышении допустимого радиуса изгиба.
Подготовка инструмента и рабочей зоны для сгибания
Выбор места: Рабочая зона должна быть хорошо вентилируемой, особенно при использовании теплового оборудования. Идеально – мастерская или открытое пространство, защищённое от ветра. Рабочая поверхность – устойчивая, негорючая, не склонная к деформации от температуры.
Инструменты: Необходим строительный фен с регулировкой температуры (до 300–350 °C). Для равномерного прогрева подойдёт термопушка с широким соплом. Также потребуется металлическая или деревянная направляющая – шаблон нужного радиуса, например, из фанеры. Подготовьте строительные перчатки, чтобы избежать ожогов при работе с горячей трубой.
Дополнительные материалы: Наполнитель – сухой песок средней фракции, просеянный и полностью сухой. Он предотвращает образование складок внутри трубы. Для герметизации концов при заполнении песком подойдут деревянные заглушки или пробки. Запаситесь проволокой или зажимами для временной фиксации заглушек.
Проверка инструмента: До начала работы проверьте фен на стабильность температуры. Прогрейте его на максимальном режиме и убедитесь в равномерном потоке воздуха. Песок прогрейте в металлической ёмкости, чтобы исключить влагу – она приводит к деформации и растрескиванию ПВХ.
Безопасность: Обеспечьте отсутствие воспламеняющихся предметов в радиусе метра от зоны работы. Держите рядом огнетушитель или ёмкость с водой. Работайте в защитных очках – при перегреве возможны выбросы горячих частиц песка.
Прогрев ПВХ трубы с помощью строительного фена
Для изгиба ПВХ трубы под углом 90 градусов строительный фен устанавливают на температуру 180–200 °C. Более высокая температура может привести к оплавлению, особенно при неравномерном прогреве. Использовать фен с регулировкой температуры обязательно – дешёвые модели с фиксированным нагревом не подходят.
Перед началом нагрева зафиксируйте трубу в устойчивом положении. Работайте на открытом воздухе или в хорошо проветриваемом помещении – при нагреве ПВХ выделяет вредные пары. Фен держите на расстоянии 4–5 см от поверхности, постоянно перемещая его вдоль участка изгиба, чтобы избежать перегрева одной зоны.
Время прогрева – около 2–3 минут в зависимости от толщины стенки. Проверяйте готовность к сгибанию легким нажатием: труба должна стать пластичной, но не терять форму под собственным весом. Как только материал станет податливым, аккуратно согните трубу до нужного угла и удерживайте в этом положении до полного остывания, около 1–2 минут. Для точности используйте заранее подготовленный шаблон под 90 градусов.
Избегайте перегрева – появление пузырей или потемнение поверхности означает разрушение структуры пластика. Работать нужно в перчатках и защитных очках.

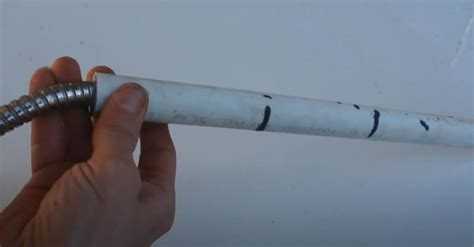

Использование пружины для внутренней поддержки трубы
Внутренняя пружина – эффективный инструмент для изгиба ПВХ трубы без деформаций. Метод особенно подходит для труб диаметром от 16 до 32 мм.
- Выберите пружину, диаметр которой чуть меньше внутреннего диаметра трубы. Недопустимо использование слишком тонкой пружины – она не обеспечит равномерной поддержки стенок.
- Смажьте пружину силиконовой смазкой или мыльным раствором для облегчения ввода и последующего извлечения.
- Вставьте пружину внутрь трубы так, чтобы она располагалась немного за пределами предполагаемого места изгиба с обеих сторон.
- Нагрейте трубу строительным феном, вращая ее вокруг оси. Температура нагрева – около 130–150°C. Избегайте перегрева, иначе труба размягчится чрезмерно и потеряет форму.
- Осторожно согните трубу до нужного угла, фиксируя изгиб на время охлаждения. Работайте быстро, чтобы не допустить остывания до завершения изгиба.
- После полного остывания аккуратно извлеките пружину, удерживая трубу в изогнутом положении.
Использование внутренней пружины предотвращает смятие, уменьшает радиус изгиба и позволяет получить точный угол без утрат прочности трубы.
Контроль температуры нагрева во избежание деформации
При нагреве ПВХ трубы важно строго контролировать температуру, чтобы избежать пузырей, растрескивания и неравномерного изгиба. Оптимальный диапазон нагрева – от 130°C до 150°C. Превышение 160°C приводит к потере прочности материала и его расслоению.
- Используйте строительный фен с цифровой индикацией температуры. Модели с ручной регулировкой менее точны и повышают риск перегрева.
- Расположите трубу на расстоянии 5–7 см от сопла фена. При меньшем расстоянии пластик плавится неравномерно.
- Время воздействия – не более 60 секунд на одном участке. Длительный нагрев даже при допустимой температуре вызывает перегиб с внутренними напряжениями.
- Постоянно вращайте трубу вокруг своей оси, чтобы избежать локального перегрева.
- Контролируйте гибкость материала вручную: труба должна начать легко гнуться, но сохранять упругость. Если она становится слишком мягкой – остановите нагрев немедленно.
Применение пирометра позволяет точно отслеживать температуру поверхности. Обычные инфракрасные термометры допустимы, но требуют калибровки. Нагрев без контроля температуры недопустим при работе с трубами диаметром более 32 мм – из-за инерционности нагрева внутренние стенки могут остаться хрупкими при визуальной готовности к гибке.

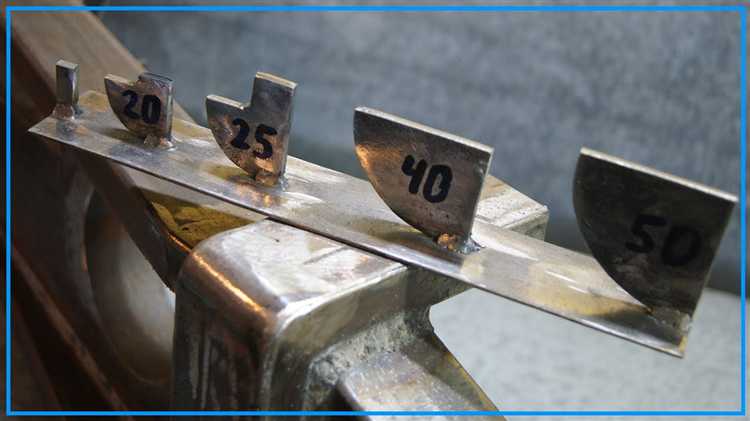

Формирование точного угла с использованием шаблона
Для точного сгиба ПВХ трубы под 90 градусов применяется шаблон с вырезом или угловой направляющей. Шаблон изготавливают из дерева или металла с углом ровно 90°. Диаметр выреза соответствует наружному диаметру трубы, обеспечивая стабильное положение при сгибании.
Перед сгибанием трубу размещают в вырезе шаблона, фиксируя начало изгиба на одном крае угла. Это предотвращает смещение и обеспечивает контроль радиуса изгиба. Рекомендуется предварительно размечать линию сгиба по шаблону, используя маркер или мел, для точной ориентации.
При нагреве трубы внутри шаблона нагревочный элемент равномерно распределяет тепло, снижая риск деформации и трещин. Если нагрев выполняется вручную, шаблон служит опорой для равномерного приложения силы и предотвращения сдвигов.
Для контроля угла после сгибания применяют угломер или строительный угольник, прикладывая их к шаблону. При необходимости корректируют положение трубы до полного остывания. Использование шаблона снижает погрешность угла до 1-2°, что значительно улучшает качество монтажа и внешний вид конструкции.
Охлаждение и фиксация трубы в согнутом положении
После формирования изгиба ПВХ трубы под углом 90° необходимо сразу зафиксировать трубу в точном положении, чтобы предотвратить возвращение к исходной форме. Для фиксации используют специальные струбцины или деревянные шаблоны, повторяющие контур изгиба. Важно, чтобы точка фиксации находилась ближе к зоне сгиба, обеспечивая минимальное смещение и равномерное давление на трубу.
Охлаждение выполняется методом подачи холодной воды или использованием влажных тряпок, прикладываемых к зоне сгиба. Температура охлаждающей среды должна быть не выше +15°С, чтобы избежать деформации материала. Время охлаждения зависит от диаметра трубы: для трубы диаметром 25 мм достаточно 10–15 минут, для 50 мм – 20–25 минут.
Во время охлаждения не рекомендуется снимать фиксаторы. При слабой фиксации ПВХ труба может частично распрямиться, ухудшая качество изгиба и вызывая внутренние напряжения. После полного охлаждения и затвердевания формы проверяют точность угла с помощью угломера.
Вопрос-ответ:
Какими способами можно согнуть ПВХ трубу под углом 90 градусов без повреждений?
Для сгибания ПВХ трубы под углом 90 градусов применяют несколько методов. Один из самых распространённых — использование горячего воздуха или специальной термоусадочной камеры, которая равномерно нагревает трубу, делая её гибкой. Также можно использовать кипяток или пар, чтобы смягчить материал перед сгибом. Важно контролировать температуру, чтобы труба не расплавилась и не потеряла форму. Кроме того, для ровного сгиба часто применяют шаблоны или специальные приспособления, которые фиксируют угол.
Как определить правильную температуру для нагрева ПВХ трубы при сгибании?
Температура нагрева ПВХ трубы обычно должна быть в диапазоне от 80 до 120 градусов Цельсия. Чтобы не повредить материал, следует избегать перегрева. При слишком высокой температуре труба может начать деформироваться или стать слишком мягкой, что приведёт к нарушению её структуры. Оптимально использовать термометр или тепловой пистолет с регулировкой температуры и нагревать трубу постепенно, равномерно распределяя тепло по всей длине сгиба.
Можно ли согнуть ПВХ трубу под углом 90 градусов без специального оборудования?
Да, согнуть ПВХ трубу под прямым углом возможно и без профессиональных устройств, но это требует аккуратности и времени. Один из способов — нагревать трубу с помощью обычного фена для волос или горячей воды, затем аккуратно сгибать её вручную или вокруг подходящего шаблона, например, угольника. Однако такой подход подходит для труб небольшого диаметра и толщины. При работе с большими трубами или толстыми стенками лучше применять специализированное оборудование, чтобы избежать трещин и неровностей.
Какие ошибки часто допускают при сгибании ПВХ трубы и как их избежать?
Частые ошибки — перегрев материала, неправильный выбор температуры, слишком быстрый или резкий изгиб, отсутствие фиксации трубы в нужном положении. Все это может привести к появлению складок, трещин или изменению внутреннего диаметра трубы. Чтобы избежать подобных проблем, важно нагревать трубу равномерно, не допуская локального перегрева, сгибать медленно, используя опору или шаблон для фиксации угла. Также стоит давать трубе остыть в согнутом положении, чтобы сохранить форму.
Как сохранить прочность и герметичность трубы после сгибания под 90 градусов?
Сохранять прочность и герметичность помогает аккуратное сгибание с контролем температуры и времени нагрева. После сгиба следует оставить трубу остывать в фиксированном положении, чтобы материал не вернулся к исходной форме. Для дополнительной защиты можно обработать внутреннюю поверхность специальными смазками или использовать усилительные вставки, которые предотвращают деформацию и не допускают появления трещин. Также важно проверить стыки и соединения после сгибания, чтобы убедиться в отсутствии повреждений и утечек.
Какие инструменты понадобятся для правильного сгиба ПВХ трубы под углом 90 градусов?
Для сгиба ПВХ трубы рекомендуется использовать специальные приспособления, такие как трубогиб или греющий элемент (например, термофен или газовая горелка с регулятором). Также могут понадобиться защитные перчатки и ровный рабочий стол. Трубогиб помогает придать трубе нужную форму без заломов и повреждений. Если же такого инструмента нет, можно аккуратно прогреть трубу в месте сгиба, чтобы она стала более пластичной, но важно не перегревать материал, чтобы не повредить его структуру.
Как избежать деформации и трещин при сгибании ПВХ трубы под 90 градусов?
Чтобы труба не треснула и не потеряла форму, нужно внимательно контролировать температуру нагрева: слишком высокая может привести к расплавлению, слишком низкая — к появлению трещин при сгибании. Рекомендуется равномерно нагревать участок трубы, избегая резких перегревов, а сгиб выполнять плавно и без излишнего давления. Также важно поддерживать внутреннее давление в трубе — для этого можно заполнить ее песком или водой перед нагревом, что поможет сохранить круглую форму и снизит риск появления складок. После сгиба следует дать трубе остыть в нужной форме, не снимая фиксации.
