Крепление провода к несущему тросу требует точного выбора метода и материалов, обеспечивающих механическую прочность и устойчивость к внешним воздействиям. Неправильно подобранная схема крепления может привести к провисанию, обрыву или повреждению изоляции, особенно при эксплуатации на открытом воздухе.
Наиболее надёжным и распространённым способом считается использование спиральных зажимов (спиралек). Они плотно охватывают провод и трос, равномерно распределяя нагрузку и снижая риск деформации. Такой способ подходит для СИП, ВЛ до 1 кВ и линий связи. Монтаж выполняется без инструмента, но требует точного подбора размера спирали под диаметр провода и троса.
Альтернативный метод – применение нейлоновых или металлических стяжек. Этот вариант часто используется во временных или малонагруженных линиях. Для долговременного применения следует выбирать стяжки из УФ-устойчивого нейлона либо нержавеющей стали. Монтаж выполняется быстро, но стяжки могут повредить изоляцию при неправильной затяжке.
Для тяжёлых условий, включая вибрационные нагрузки и воздействие ветра, применяются поддерживающие подвесы с антивибрационными элементами. Они предотвращают микроперемещения провода, снижают износ в точке крепления. Важно учитывать диаметр провода, материал оболочки и натяжение троса при подборе такого крепежа.
Недопустимо крепление провода непосредственно проволокой без защитных прокладок – это ускоряет износ изоляции и приводит к коротким замыканиям. Все используемые материалы должны быть совместимы по электромеханическим характеристикам и устойчивы к климатическим условиям региона эксплуатации.

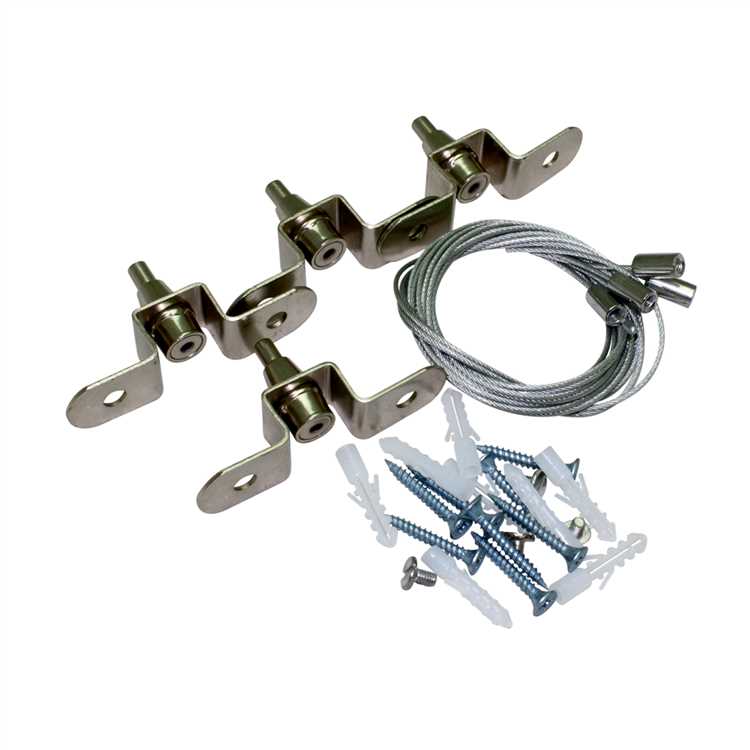

Выбор подходящего типа зажимов для провода и троса
Для надежного крепления провода к тросу необходимо учитывать материал, диаметр и условия эксплуатации. Использование неподходящего зажима приводит к ослаблению фиксации, перегибу провода и быстрому износу.
Для стального троса и неизолированного провода оптимальны болтовые зажимы с седлом. Они обеспечивают равномерное распределение нагрузки и снижают риск повреждения жил. При диаметре троса до 6 мм выбирают зажимы с одной парой болтов, свыше – с двумя и более.

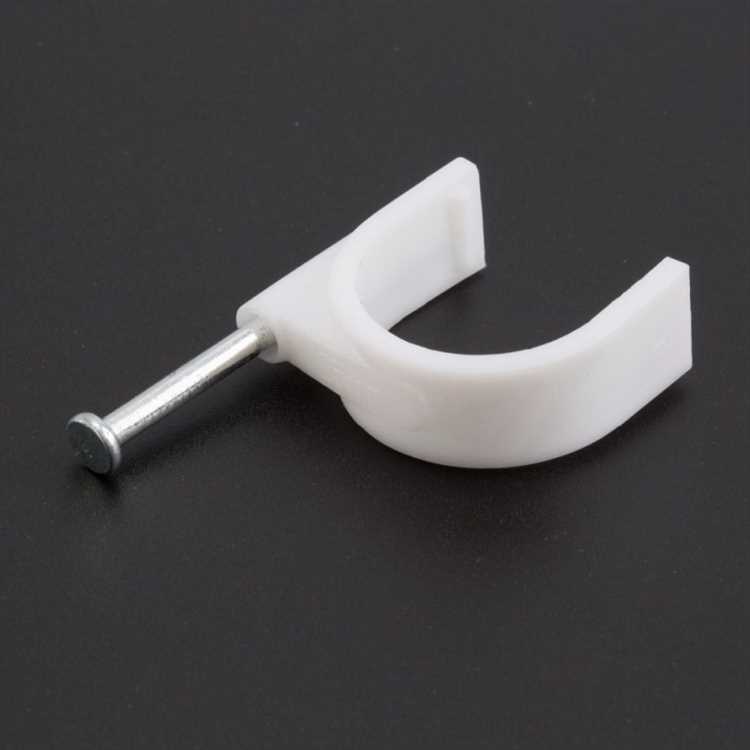

Пластиковые или армированные кабели требуют зажимов с мягкими прокладками из ПВХ или резины, предотвращающими повреждение оболочки. Жесткие металлические зажимы без прокладок применять нельзя – это нарушит изоляцию и приведёт к пробою.
В условиях вибраций или воздействия ветра (например, при монтаже на мачтах) используют спиральные зажимы предварительного натяга. Они обхватывают провод равномерно по всей длине и исключают точечное давление.
При монтаже на открытом воздухе обязательны оцинкованные или нержавеющие зажимы. Обычные стальные элементы подвержены коррозии, особенно при высоких перепадах температур и влажности. Маркировка A2 или A4 указывает на стойкость к агрессивной среде.
Нельзя использовать зажимы, не соответствующие диаметру троса или провода. Даже незначительное расхождение снижает надёжность крепления. Оптимальный допуск – не более ±0,5 мм от номинального диаметра.
Каждый зажим должен затягиваться с контролем крутящего момента. Перетяжка деформирует провод, а слабое усилие – приводит к соскальзыванию. Рекомендуется применять динамометрические ключи с заводскими настройками под конкретный тип зажима.

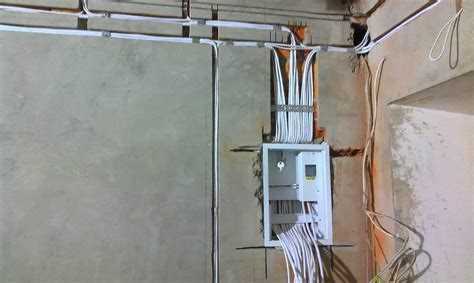

Правила размещения креплений вдоль длины троса
Крепления должны располагаться с учётом равномерного распределения нагрузки. Рекомендуемый шаг между крепежными элементами не превышает 1,5 метра, при увеличении длины троса – уменьшается, чтобы избежать провисания и перераспределения усилий.
Расстояние от концов троса до первого и последнего креплений не должно быть меньше 0,3 метра. Это предотвращает смещение провода и обеспечивает стабильность конструкции.
Место крепления выбирают с учётом натяжения троса: участки с максимальным прогибом требуют установки дополнительных фиксаторов для исключения вибраций и повреждений изоляции.
Для тяжёлых или многожильных проводов обязательна установка промежуточных зажимов через каждые 0,8–1 метр для снижения нагрузки на основное крепление.
При прокладке на ветру или в местах с вибрациями рекомендуется использовать антивибрационные крепления с демпферами, размещая их через 1 метр для предотвращения износа.
Использование пластиковых и резиновых прокладок для изоляции
При креплении провода к натянутому тросу пластиковые и резиновые прокладки служат надежным изолирующим элементом, предотвращающим контакт металла провода с металлической основой троса. Для обеспечения эффективной изоляции рекомендуется применять прокладки толщиной от 3 до 5 мм, изготовленные из материалов с диэлектрической прочностью не ниже 20 кВ/мм.
Пластиковые прокладки обычно выполняются из полиэтилена высокого давления (HDPE) или полипропилена. Они устойчивы к влаге и ультрафиолетовому излучению, не деформируются при температуре от -40 °C до +80 °C. Для монтажа на открытом воздухе пластиковые прокладки подходят при условии защиты от механических повреждений. Рекомендуется выбирать изделия с шероховатой поверхностью для предотвращения соскальзывания провода.
Резиновые прокладки обеспечивают более высокую эластичность и лучше гасят вибрации, что актуально для участков с подвижным натяжением троса. Лучшие показатели изоляции показывают прокладки из EPDM или силиконовой резины, устойчивые к воздействию масел и химических веществ. Толщина резиновой прокладки должна быть не менее 4 мм для компенсации возможных деформаций и сохранения контакта без повреждения изоляции провода.
Монтаж прокладок следует выполнять так, чтобы исключить образование острых углов и чрезмерного сжатия изоляционного материала. При затяжке крепежных элементов давление должно быть распределено равномерно по поверхности прокладки для предотвращения повреждений провода и уменьшения риска электрического пробоя.
Использование комбинированных прокладок, сочетающих слои пластика и резины, позволяет объединить жесткость и амортизационные свойства, что особенно эффективно при динамических нагрузках. Рекомендуется проводить регулярный осмотр состояния прокладок и заменять их при признаках растрескивания, выцветания или потери эластичности.
Применение спиральных обмоток и проволочных фиксаторов
Спиральные обмотки и проволочные фиксаторы обеспечивают надежное крепление провода к натянутому тросу, минимизируя риск смещения и повреждения. Эти методы востребованы при монтаже линий связи и антенн, где требуется прочное и долговечное соединение без деформации элементов.
Особенности использования спиральных обмоток:
- Обмотка выполняется с натяжением, равномерно распределяя давление по поверхности провода и троса, что предотвращает повреждения изоляции.
- Количество витков выбирается исходя из диаметра провода и троса – обычно от 5 до 10 полных оборотов обеспечивают достаточную фиксацию.
- Для улучшения сцепления используют проволоку диаметром на 0,2–0,5 мм меньше, чем диаметр троса, что позволяет обеспечить плотный контакт без перекручивания.
- Спиральные обмотки эффективно противостоят вибрациям и ветровым нагрузкам, сохраняя стабильность крепления на протяжении нескольких лет.

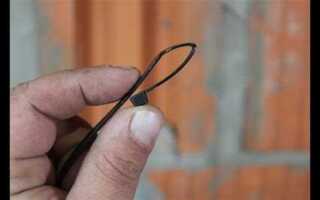

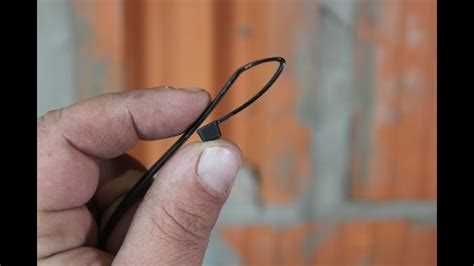

Применение проволочных фиксаторов имеет свои преимущества:
- Фиксаторы из мягкой оцинкованной или нержавеющей проволоки обеспечивают коррозионную стойкость и сохраняют эластичность крепления.
- Установка предусматривает обхват троса и провода с последующим скручиванием концов фиксатора с усилием, достаточным для предотвращения соскальзывания, но без деформации металла.
- Оптимальная длина фиксатора – 100–150 мм, что позволяет создавать надежное соединение с возможностью регулировки натяжения.
- Рекомендуется применять двойное или тройное скручивание для увеличения прочности без утяжеления конструкции.
В обоих случаях важно контролировать равномерность натяжения и плотность контакта, чтобы избежать образования острых перегибов и повреждений изоляции. Для дополнительной защиты крепежных элементов используют специальные термоусадочные трубки или лаковые покрытия, повышающие стойкость к атмосферным воздействиям.
Методы крепления при перепадах температуры и влажности
При значительных колебаниях температуры и влажности материалы крепежа и провода испытывают расширение и сжатие. Для сохранения надежности соединения используют антикоррозийные зажимы из нержавеющей стали или алюминиевых сплавов, устойчивые к окислению и деформации.
Для предотвращения ослабления крепления применяют пружинные или регулируемые натяжные зажимы, компенсирующие изменение длины провода при температурных перепадах. Жесткие неподвижные фиксаторы при этом не рекомендуются, так как они способствуют образованию напряжений и повреждению изоляции.
При высоких уровнях влажности и возможных осадках монтажные точки дополнительно герметизируют силиконовыми или полиуретановыми герметиками, защищающими металл от коррозии и уменьшающими риск коротких замыканий. В условиях агрессивной среды используют также защитные покрытия на основе полимеров.
Оптимальный метод – применение комбинированных систем крепления с демпфирующими элементами из резины или термопластов, которые гасит вибрации и компенсируют температурные деформации, сохраняя постоянное натяжение провода без избыточного давления на трос.
Все крепления следует регулярно осматривать и при необходимости подтягивать, особенно в переходные сезоны, когда амплитуды температурных изменений максимальны.
Проверка натяжения и устойчивости крепления после монтажа
После установки провода на натянутый трос необходимо измерить фактическое натяжение с помощью динамометра или специализированного тензометра. Значение натяжения должно соответствовать проектным параметрам с допуском не более ±5%. При отклонениях свыше 10% требуется корректировка с помощью натяжных механизмов.
Для проверки устойчивости крепления проводится визуальный осмотр точек фиксации на предмет деформаций, повреждений или смещений элементов крепежа. Особое внимание уделяется состоянию зажимов, узлов и изоляционных втулок. Любые признаки коррозии или ослабления необходимо устранять немедленно.
Дополнительно проводят статическую нагрузочную пробу, закрепляя временную нагрузку, равную 1,2 от расчетной, на каждые 10 метров троса. При этом крепление не должно смещаться или ослабевать более чем на 2 мм. Результаты фиксируются в техническом отчёте для контроля эксплуатации.
Для гарантии устойчивости в условиях вибраций и ветровой нагрузки рекомендуется применять фиксирующие элементы с механическим контролем, например, моментные гайки или стопорные шайбы, и повторно проверять крепление через 24–48 часов после монтажа.
Вопрос-ответ:
Какие основные методы крепления провода к натянутому тросу используются на практике?
Чаще всего применяют обжимные соединения, специальные зажимы или хомуты, а также крепление с помощью пружинных или винтовых фиксаторов. Обжимные соединения обеспечивают надежное сцепление за счет давления, зажимы позволяют быстро установить провод и при необходимости легко снять, а хомуты дают возможность регулировать натяжение и положение провода на тросе.
Как выбрать способ крепления провода к тросу в зависимости от условий эксплуатации?
Выбор зависит от нагрузки на провода, условий окружающей среды и требований к монтажу. Например, если требуется высокая прочность и устойчивость к вибрациям, предпочтительнее использовать обжимные соединения или специальные зажимы из прочных материалов. В местах с высокой влажностью или агрессивной средой важно применять антикоррозионные элементы и материалы с защитным покрытием. Для временных конструкций часто выбирают более простые и быстрые варианты крепления, такие как пластиковые хомуты.
Какие ошибки чаще всего допускают при креплении провода к натянутому тросу и как их избежать?
Одной из распространенных ошибок является недостаточная фиксация, из-за чего провод может смещаться или повреждаться при нагрузках и ветровом воздействии. Также часто неправильно подбирают диаметр крепежных элементов, что приводит к деформации провода. Чтобы избежать проблем, нужно тщательно подбирать размер и тип крепления, а также регулярно проверять состояние соединений и при необходимости подтягивать или заменять элементы.
Влияет ли способ крепления провода на долговечность всей конструкции и как именно?
Да, способ крепления напрямую влияет на срок службы как провода, так и троса. Надежное крепление снижает трение и минимизирует механические повреждения, что предотвращает износ и разрывы. Неправильный или слабый крепеж вызывает постоянное смещение провода, что приводит к образованию изломов и разрушению изоляции. Поэтому грамотно подобранный и выполненный крепеж сохраняет работоспособность конструкции на длительный период.
