Надёжное крепление труб отопления к стене – ключевой фактор для устойчивости системы, защиты от вибраций и продления срока службы трубопровода. Неправильно зафиксированные трубы могут смещаться при температурных расширениях, создавать шум и перегружать соединения. Выбор способа крепления зависит от материала труб, характера стен и условий эксплуатации.
Для стальных труб применяют металлические хомуты с резиновыми прокладками, которые гасят вибрации и компенсируют расширение металла. Диаметр хомута подбирается с минимальным зазором – не более 1 мм от внешнего диаметра трубы. Крепление выполняется на дюбель-гвозди или анкерные болты с шагом установки от 1 до 1,5 метров, в зависимости от диаметра и массы трубы.
Пластиковые трубы (полипропилен, металлопластик) требуют более частого крепления – через каждые 0,5–0,7 м при горизонтальной прокладке и 1–1,2 м при вертикальной. Используют клипсы с фиксаторами или скользящие хомуты, позволяющие трубе двигаться при линейном расширении. Фиксация на неподвижных участках выполняется с установкой компенсационных петель или гильз.
При креплении к стенам из газобетона или пустотелого кирпича важно использовать специальные дюбели с расширяющимися манжетами. Обычные пластиковые элементы могут не обеспечить должной жёсткости. В помещениях с повышенной влажностью предпочтительны оцинкованные или нержавеющие крепёжные элементы, исключающие коррозию и разрушение креплений со временем.
Выбор крепежных элементов для труб из разных материалов
Для стальных труб рекомендуется использовать хомуты с металлическим основанием и виброизоляционной прокладкой. Это снижает передачу шума и компенсирует тепловое расширение. Диаметр хомута должен соответствовать наружному диаметру трубы с учетом теплоизоляции, если она применяется.
Медные трубы требуют аккуратного крепления во избежание деформации. Оптимальны пластиковые или комбинированные хомуты с резиновыми вставками. Крепление должно допускать свободное линейное расширение – минимум одно скользящее крепление на каждые 1,5–2 м.
Для полипропиленовых труб выбирают клипсы из термостойкого пластика, устойчивого к температуре до 90 °C. Расстояние между крепежами – не более 50 см при горизонтальной прокладке и 80 см – при вертикальной. При прокладке вблизи отопительных приборов обязательны крепления с терморазделением от стен.
Металлопластиковые трубы фиксируются универсальными клипсами или хомутами с прокладкой. Не допускается жесткая фиксация: труба должна иметь возможность смещаться вдоль оси. На поворотах и стыках монтируются дополнительные точки крепления для исключения напряжений.
При монтаже труб в стяжке или штробе крепежные элементы должны быть совместимы с материалом основания. Для бетонных стен – дюбели с саморезами, для гипсокартона – специальные анкеры-бабочки. Глубина посадки дюбеля – не менее 40 мм для обеспечения надежной фиксации.
Определение оптимального шага крепления труб к стене
Шаг крепления труб отопления зависит от диаметра труб, материала, температуры теплоносителя и условий эксплуатации. Правильный интервал фиксации обеспечивает устойчивость конструкции, предотвращает прогибы и вибрации, а также снижает нагрузку на соединения.
Рекомендуемые параметры шага крепления:
- Трубы диаметром до 20 мм – крепить с шагом 0,5–0,7 м;
- Трубы диаметром 20–32 мм – с шагом 0,6–0,8 м;
- Трубы диаметром 32–50 мм – с шагом 0,8–1,2 м;
- Трубы диаметром свыше 50 мм – с шагом 1,2–1,5 м.
При высокотемпературных системах (выше 80 °C) шаг уменьшают примерно на 15–20% для компенсации термического расширения и предотвращения деформаций. Для пластиковых труб (PEX, металлопластик) интервал крепления сокращается на 20–30% по сравнению с металлическими, учитывая меньшую жесткость материала.
Особые рекомендации:
- В местах поворотов и соединений крепления устанавливают в пределах 10–15 см для минимизации нагрузки на фитинги.
- При горизонтальной прокладке трубы рекомендуется крепление с меньшим шагом, чем при вертикальной, из-за риска прогиба под весом теплоносителя.
- При монтаже в условиях вибрации или на неустойчивых стенах следует уменьшить шаг на 20–30%.
В итоге, оптимальный шаг определяется на основе диаметра, материала, температуры и условий монтажа. Превышение рекомендованных интервалов повышает риск деформаций, нарушение герметичности и сокращает срок службы системы отопления.

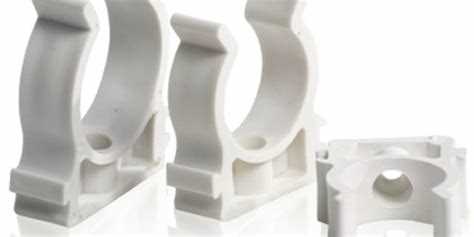

Применение пластиковых клипс для монтажа труб малого диаметра
Пластиковые клипсы предназначены для фиксации труб диаметром от 16 до 25 мм, что актуально для отопительных систем с небольшим сечением. Они изготавливаются из прочного полиамида или полипропилена, устойчивого к воздействию температуры до +80 °C и влажности.
Клипсы обеспечивают надежную фиксацию без деформации трубопровода, предотвращая смещение и вибрации. Монтаж производится с помощью дюбелей или саморезов, что позволяет быстро и прочно закрепить трубы на стенах из бетона, кирпича или гипсокартона.
Расстояние между клипсами рекомендуется выдерживать в пределах 0,5–0,7 метра для обеспечения жесткости и предотвращения провисания. При укладке горизонтальных участков важно устанавливать клипсы ближе друг к другу, чем на вертикальных, во избежание образования прогибов.
При выборе пластиковых клипс следует учитывать диаметр трубы и толщину стенок, чтобы клипса плотно охватывала трубу без лишнего усилия, предотвращая повреждение поверхности. Допустимая толщина крепежного материала обычно указана в технической документации.
Пластиковые клипсы не требуют дополнительной обработки поверхности труб и сохраняют герметичность соединений при правильной установке. Их использование упрощает демонтаж при необходимости ремонта или замены отдельных участков системы.

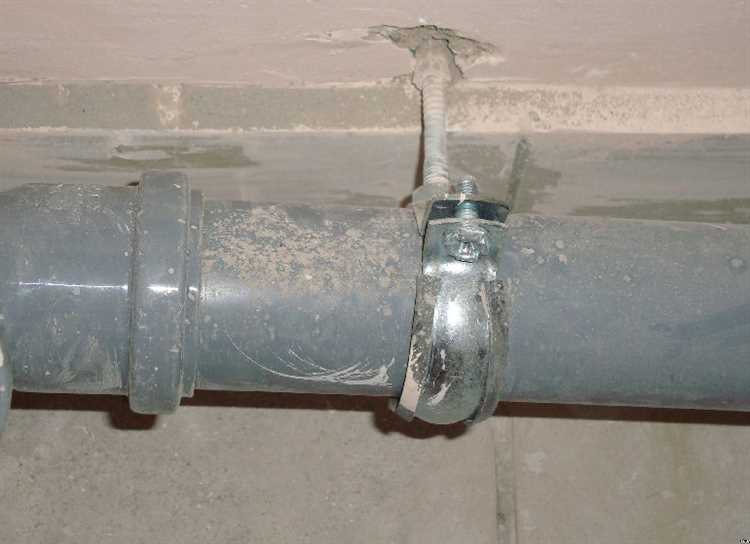

Монтаж металлических хомутов с анкерным креплением
Для надежной фиксации труб отопления применяются металлические хомуты, закрепляемые на стене с помощью анкерных болтов. Перед установкой необходимо выбрать хомуты по диаметру трубы с точностью до 1 мм, чтобы обеспечить плотное, но не пережатое крепление.
Разметку точек крепления проводят с шагом 1–1,5 метра для горизонтальных участков и 1–1,2 метра для вертикальных. Расстояние от стены до трубы должно составлять 20–30 мм, чтобы избежать теплового расширения и обеспечить доступ воздуха.
Анкеры подбираются согласно типу стены: для бетона или кирпича применяют дюбель-анкеры диаметром 8–10 мм и длиной не менее 60 мм. Отверстия сверлят перфоратором, глубина должна превышать длину анкера на 10–15 мм для надежного сцепления с материалом стены.
Металлический хомут закрепляют на анкере при помощи гайки с шайбой, затягивая до плотного контакта с трубой, но без деформации. Перед монтажом на анкер следует надеть хомут на трубу и выставить его параллельно стене.
При использовании хомутов с резиновыми вставками важно проверить целостность уплотнителя, чтобы минимизировать вибрации и предотвратить шум при работе системы отопления.
Рекомендуется проводить монтаж при температуре от +5 до +30 °C и избегать чрезмерного натяжения крепежа, что может привести к повреждению труб и ухудшению герметичности соединений.
Использование направляющих и монтажных планок при скрытой установке
Направляющие служат основой для точного и ровного монтажа труб отопления в конструкции стены. Обычно применяют металлические или пластиковые профили с шириной 20–40 мм, обеспечивающие жесткость и устойчивость. Крепление направляющих выполняется на дюбели или шурупы с шагом 30–50 см, что минимизирует деформации при тепловом расширении труб.
Монтажные планки фиксируют трубы в заданном положении внутри стены, предотвращая смещение и вибрации. Рекомендуется выбирать планки с фиксирующими зажимами, совместимыми с диаметром труб – 16, 20 или 25 мм. Расстояние между планками зависит от диаметра трубы и материала стены, но не превышает 40–50 см для пластиковых труб и до 70 см для металлопластиковых.
Правильная установка направляющих и планок требует соблюдения технологического зазора между трубой и стеной – минимум 10 мм для компенсации теплового расширения. При монтаже в кирпичной или бетонной стене рекомендуется предварительно выполнить штробы глубиной на 1–2 см больше диаметра трубы, что обеспечит полное скрытие элементов крепления.
Для защиты труб от механических повреждений внутри штробы используют специальные гофрированные рукава или изоляционные ленты. После фиксации труб монтажные планки закрывают гипсокартоном или другим отделочным материалом, обеспечивая ровную поверхность стены и сохранность коммуникаций.
Особенности крепления труб на стенах из гипсокартона
Выбор крепежа: предпочтительны дюбели-бабочки или металлические анкеры с широкими распорными лапками, обеспечивающие надежное сцепление с внутренним наполнением стены. Пластиковые дюбели стандартного типа не подходят из-за хрупкости гипсокартона.
Использование монтажных планок: для увеличения площади опоры рекомендуют крепить металлические или деревянные монтажные планки за гипсокартоном, к которым затем фиксируются хомуты труб. Планка фиксируется анкерами к стене, что снижает риск повреждения.
Расположение креплений: расстояние между точками крепления для труб диаметром до 20 мм не должно превышать 50 см, для труб большего диаметра – не более 30–40 см. При большем шаге увеличивается риск вибраций и деформаций.
Прокладка труб: рекомендуется использовать термоизоляционные подкладки под хомуты, чтобы предотвратить передачу вибраций и тепловое воздействие на гипсокартон, который плохо переносит нагрев.
Нельзя крепить трубы напрямую к гипсокартону без усиления основания, так как это приводит к разрушению поверхности и потере герметичности монтажа.
Вопрос-ответ:
Какие виды крепежей чаще всего применяются для фиксации труб отопления к стенам?
Для крепления труб отопления к стенам обычно используют хомуты, кронштейны, клипсы и специальные крепежные ленты. Хомуты чаще всего изготавливают из металла или пластика и закрепляют их дюбелями или саморезами. Кронштейны обеспечивают надежную фиксацию и позволяют выдерживать значительную нагрузку. Клипсы удобны для быстрого монтажа труб небольшого диаметра. Выбор конкретного типа зависит от материала трубы, типа стены и условий эксплуатации.
Как правильно выбрать место на стене для установки крепежа труб отопления?
Оптимальное место для крепления труб — это участки, где труба будет максимально защищена от механических повреждений и воздействия тепла. Рекомендуется крепить трубы на расстоянии примерно 0,5-1 метра друг от друга, а в местах изгибов и переходов – с меньшим шагом. Также стоит учитывать уровень расположения радиаторов и общую компоновку системы, чтобы исключить излишнее напряжение на соединения. Если стена бетонная или кирпичная, лучше использовать дюбели подходящего размера, чтобы крепеж был надежным.
Какие инструменты и материалы понадобятся для монтажа крепежа труб отопления на стену?
Для установки крепежа потребуются дрель или перфоратор с подходящим сверлом, отвертка или шуруповерт, дюбели и саморезы. Для разметки удобно использовать уровень и рулетку. В зависимости от выбранного крепежа, могут понадобиться специальные ключи или пассатижи. Важно подготовить поверхность стены: очистить ее от пыли и грязи, чтобы крепления держались надежно и не ослабевали со временем.
Можно ли крепить трубы отопления к деревянной стене и какие особенности стоит учитывать?
Трубы отопления крепить к деревянным стенам можно, но следует учитывать несколько особенностей. Важно использовать крепежи, которые не повредят древесину и не вызовут ее деформации — например, деревянные дюбели или специальные шурупы для дерева. Также стоит оставить небольшой зазор между трубой и стеной для компенсации теплового расширения труб. Для предотвращения повреждений поверхности и улучшения звукоизоляции можно использовать прокладки из мягких материалов. При монтаже лучше избегать чрезмерного затягивания крепежа, чтобы не повредить стену.
