Процесс заливки плитки в пластиковые формы без применения вибростола требует точного соблюдения технологий для обеспечения однородности и прочности изделия. Ключевым моментом является правильное приготовление бетонной смеси с оптимальной текучестью – показатель в пределах 10–12 см по конусу минимизирует риск образования пустот без необходимости дополнительной вибрации.
Важную роль играет последовательность заливки и уплотнения раствора. Рекомендуется заполнять форму слоями толщиной не более 2–3 см с последующим легким прокалыванием стержнем из нержавеющей стали для удаления воздушных пузырей. Такой метод позволяет заменить вибрационное воздействие, обеспечивая плотное прилегание смеси к стенкам формы.
Температурный режим и влажность на этапе заливки также оказывают существенное влияние. Оптимальная температура воздуха – от +15 до +25 °C, влажность не ниже 60%, что ускоряет гидратацию цемента и снижает риск растрескивания. Использование пластификаторов с дозировкой 0,5–1% по массе цемента улучшает подвижность смеси и повышает качество поверхности плитки без вибростола.
Подготовка пластиковых форм к заливке плиточного раствора
Перед заливкой плиточного раствора пластиковые формы необходимо тщательно очистить от пыли, остатков старого раствора и жировых загрязнений. Для удаления остатков затвердевшего материала применяют мягкую металлическую щетку или пластиковый скребок, избегая царапин на поверхности формы.
После очистки форму промывают теплой водой с моющим средством на основе нейтральных ПАВ, чтобы убрать остаточные загрязнения и повысить адгезию раствора к форме. Важно полностью высушить форму на воздухе или при температуре не выше 40°C, чтобы избежать образования конденсата внутри.
Для облегчения извлечения плитки из формы применяют специальные разделительные составы (разделители), рекомендованные для пластиковых форм. Нанесение производится равномерным тонким слоем кистью или губкой минимум за 10 минут до заливки. Излишки разделителя следует удалить, чтобы предотвратить нарушение текстуры плитки.
При использовании форм с текстурированной поверхностью требуется дополнительная обработка разделителем в углах и мелких деталях, где раствор может застрять. Для этого применяют мелкозернистую кисть, позволяющую равномерно распределить разделительный состав без излишков.
Перед каждой новой заливкой рекомендуется проверять состояние форм на наличие трещин и деформаций. Незначительные повреждения влияют на качество и геометрию плитки, поэтому формы с дефектами подлежат ремонту или замене.
Выбор состава раствора для заливки без вибрации
Для успешной заливки плитки в пластиковые формы без применения вибростола необходима высокая текучесть раствора при сохранении прочностных характеристик. Оптимальная консистенция достигается использованием цементно-песчаной смеси с повышенным содержанием мелких фракций песка (до 50% по массе) и добавлением пластификаторов на основе поликарбоксилатов в дозировке 0,3–0,6% от массы цемента.
Вода вводится в количестве, обеспечивающем удобоукладываемость без чрезмерного разжижения – водоцементное отношение варьируется от 0,45 до 0,5. При превышении этого показателя возникает риск оседания тяжелых компонентов и образования пустот. Для улучшения распределения и устранения воздушных включений рекомендуется использовать суперпластификаторы с эффектом микровибрации, позволяющие снизить вязкость и повысить однородность раствора.
Добавление мелкодисперсных заполнителей – фракций песка менее 0,16 мм в объеме 15–20% от общего песчаного компонента – способствует повышению плотности смеси и уменьшению усадки при затвердевании. Частицы кварцевого порошка или микрокремнезема в количестве 3–5% от массы цемента усиливают структуру и предотвращают образование микротрещин.
Применение воздушных или газообразующих добавок нежелательно, так как они снижают прочность и устойчивость поверхности при механической нагрузке. Оптимальная рецептура сочетает в себе подвижность, позволяющую заполнить все полости формы без вибрации, и высокую связность, препятствующую расслоению и оседанию компонентов.
Методы ручного уплотнения раствора в формах
Другой способ – уплотнение с помощью деревянного плашмя или специальной резиновой киянки. Им проводят по поверхности залитого раствора с небольшим нажимом, добиваясь равномерного распределения смеси и предотвращения пустот. Этот метод эффективен при использовании густых смесей с низкой подвижностью.
При заливке высоковязких растворов рекомендуется применять метод послойного уплотнения. Раствор заливают слоями по 3–5 см, каждый слой тщательно уплотняют описанными инструментами перед заливкой следующего. Это снижает риск образования трещин и пустот внутри плиты.
Важно контролировать время уплотнения: излишнее воздействие может привести к расслаиванию раствора и нарушению структуры, недостаточное – к пористости. Оптимальная длительность уплотнения для слоя 5 см составляет 30–45 секунд. Для достижения однородной плотности в форме рекомендуется использовать комбинацию нескольких методов в зависимости от консистенции раствора и размера формы.
Температурные условия для заливки и их влияние на качество плитки
Оптимальная температура смеси при заливке в пластиковые формы должна находиться в диапазоне от +15°C до +25°C. При температуре ниже +15°C время схватывания существенно увеличивается, что приводит к неравномерному отверждению и снижению прочности плитки. Температуры выше +25°C вызывают слишком быстрое затвердевание, из-за чего внутри образуются микропустоты и раковины.
Температура окружающей среды в помещении также критична. При показателях ниже +10°C риск образования термических напряжений увеличивается, что приводит к появлению трещин при извлечении плитки из формы. При температуре выше +30°C повышается испарение воды из смеси, что ухудшает адгезию и снижает долговечность материала.
Рекомендуется предварительно прогревать пластиковые формы до температуры около +20°C, чтобы избежать резкого перепада температур между смесью и формой. Резкое охлаждение или перегрев формы вызывает деформацию поверхности и дефекты геометрии плитки.
Температурный режим также влияет на усадку плитки. При контролируемой температуре смеси и окружающей среды усадка не превышает 0,3%, что гарантирует точное сохранение размеров. Нарушение температурного баланса может увеличить усадку до 0,7% и более, что негативно сказывается на укладке и стыковке плитки.
В холодное время года рекомендуется использовать подогрев раствора и поддерживать температуру воздуха в помещении с помощью тепловых пушек или инфракрасных обогревателей, чтобы избежать замедления химических реакций. В жаркую погоду необходимы меры по снижению температуры смеси – охлаждение воды замешивания и затенение рабочих зон.
Использование подручных средств для удаления пузырьков воздуха
При заливке плитки в пластиковые формы без вибростола пузырьки воздуха остаются главной проблемой, снижающей качество изделия. Для их удаления можно применить несколько эффективных подручных методов.
- Встряхивание и постукивание по форме. После заливки смесь нужно слегка встряхнуть, держа форму в руках, и аккуратно постучать по бокам деревянной или резиновой палочкой. Это помогает крупным пузырькам подниматься к поверхности и выходить из массы.
- Использование иглы или зубочистки. Мелкие пузырьки, задержавшиеся внутри, прокалывают тонкой иглой или зубочисткой, направляя их к поверхности. Работа ведется аккуратно, чтобы не нарушить форму изделия.
- Нагрев формы горячим воздухом. Легкое прогревание формы феном на расстоянии 20–30 см в течение 20–30 секунд снижает вязкость смеси, ускоряя выход пузырьков. Температура не должна превышать 50 °C, чтобы не спровоцировать деформацию пластика.
- Использование скребка или шпателя. Поверхность массы можно аккуратно разгладить резиновым шпателем с легким нажимом – это способствует выпуску воздуха из верхних слоев.
- Наливание тонкой струи. Заливка смеси тонкой струей с небольшой высоты (10–15 см) минимизирует образование пузырьков из-за меньшего перемешивания воздуха в жидкости.
Сочетание нескольких методов – встряхивания, прокалывания и прогрева – дает наиболее качественный результат при отсутствии вибростола.
Оптимальная скорость заливки для предотвращения дефектов
При заливке плитки в пластиковые формы без вибростола скорость подачи смеси должна быть строго контролируемой. Рекомендуется поддерживать скорость не более 5 литров в минуту на одну форму размером 30×30 см. Более высокая скорость вызывает образование воздушных пузырей, что ведёт к пористости и трещинам.
Заливка слишком медленная, менее 1 литра в минуту, увеличивает время схватывания смеси в форме, что может привести к неоднородной структуре и возникновению расслаивания. Оптимальный режим – равномерное, плавное заполнение формы, с постоянным потоком, исключающим резкие толчки.
Для больших форм (от 50×50 см) скорость увеличивается пропорционально площади, но не превышая 7 литров в минуту, чтобы избежать локальных напряжений в смеси. При этом уровень заливки должен достигаться без переливов и растекания по краям, чтобы предотвратить неровности и деформации поверхности.
Для контроля скорости используют дозаторы с точностью не хуже ±0,1 л/мин. Рекомендуется дополнительно организовать плавное поступление смеси через узкие горловины формы, что снижает турбулентность и минимизирует захват воздуха.
Таким образом, поддержание скорости в диапазоне 2–5 л/мин для стандартных форм обеспечивает плотное заполнение, снижает пористость и предотвращает образование раковин и трещин без применения вибростола.
Техника выравнивания поверхности плитки без вибростола
После заливки плиточной массы в пластиковую форму важно устранить воздушные пузыри и добиться ровной поверхности без применения вибростола. Для этого используют метод аккуратного постукивания формы по твердой поверхности с равномерным распределением ударов по всей площади. Рекомендуется применять деревянный или резиновый молоток для минимизации риска повреждений.
Следующий этап – плавное наклонение и легкое покачивание формы, что способствует перемещению мелких пузырьков воздуха к поверхности, откуда их легко удалить шпателем или узкой лопаткой. Работу проводят не позднее 3-5 минут после заливки, пока масса не начала схватываться.
Обязательное условие: поддерживать температуру материала и окружающей среды в пределах +20…+25 °C, чтобы обеспечить оптимальную вязкость и текучесть раствора. При более низких температурах масса становится густой, пузырьки выходят хуже.
Для дополнительного выравнивания применяют металлическую линейку или гладилку, аккуратно проходя по поверхности с минимальным нажимом. Движения должны быть однонаправленными, без повторных заходов по одной и той же зоне, чтобы не нарушить структуру.
Важно: избегать чрезмерного разравнивания – это может привести к смещению компонентов смеси и ухудшению однородности плитки.

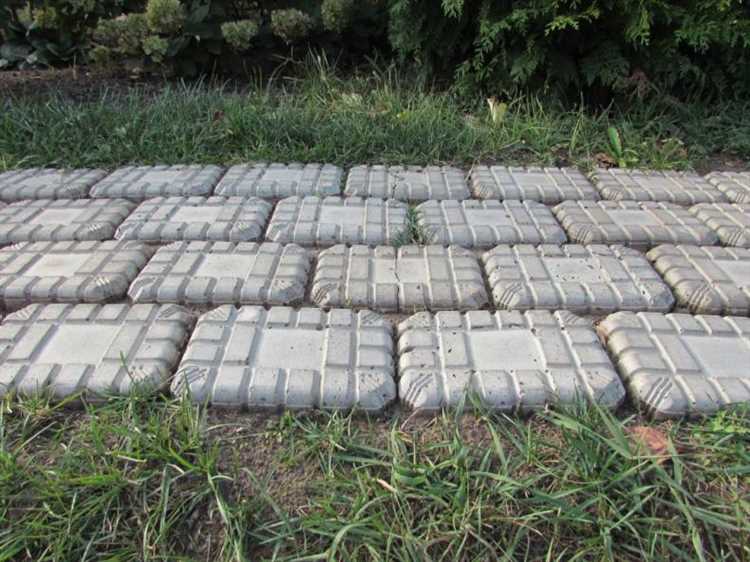

Сушка и выдержка плитки после заливки в формах
Правильная сушка и выдержка плитки после заливки в пластиковые формы обеспечивают сохранение геометрии и прочностных характеристик. Важно контролировать влажность и температуру на каждом этапе.
- Начальная выдержка – 30–60 минут при температуре 18–22 °C и относительной влажности 70–80%. В этот период бетон набирает начальную прочность, не допускается резкое движение форм.
- Первичная сушка – 24 часа в тех же условиях, без прямого доступа воздуха и сквозняков. Снижение влажности не должно превышать 10–15% за сутки, чтобы избежать трещин.
- Оптимальная сушка – до 7 суток при температуре 20–25 °C и влажности 60–70%. Рекомендуется регулярное проветривание помещения с контролем температуры для равномерного испарения влаги.
- Длительная выдержка – до 28 суток, при необходимости увеличения прочности и устойчивости плитки. Влажность при этом должна быть не ниже 50%, чтобы избежать пересыхания.
Дополнительно:
- Не использовать ускоренные методы сушки с нагревом свыше 30 °C, это ведет к растрескиванию и деформации.
- При высокой влажности воздуха (>80%) рекомендуется обеспечить легкую циркуляцию воздуха, чтобы предотвратить образование конденсата на поверхности.
- Формы необходимо оставлять закрытыми в первые 12 часов для снижения испарения влаги.
- При возможности использовать увлажнители воздуха или периодически опрыскивать поверхность плитки водой после 24 часов, чтобы избежать образования усадочных трещин.
Соблюдение этих условий гарантирует получение прочной и ровной плитки без деформаций и дефектов поверхности.
Вопрос-ответ:
Как добиться равномерного заполнения пластиковых форм плиточным раствором без использования вибростола?
Для равномерного заливания плитки в пластиковые формы важно тщательно подбирать консистенцию раствора — он должен быть достаточно пластичным, чтобы заполнять все углубления, но не слишком жидким. Заливку проводят медленно, аккуратно распределяя раствор по форме с помощью шпателя или вибрирующих инструментов ручного типа, чтобы избежать образования воздушных пузырей. Можно использовать легкие постукивания по форме для вывода воздуха на поверхность.
Какие проблемы могут возникнуть при заливке плитки без вибростола, и как их избежать?
Без вибростола в плиточных изделиях чаще появляются воздушные пустоты и неполное заполнение формы. Это ухудшает прочность и внешний вид плитки. Чтобы избежать таких дефектов, нужно правильно подобрать смесь, обеспечить тщательное уплотнение раствора вручную и использовать приемы, например, постукивание по форме и аккуратное распределение раствора. Также полезно заливать раствор небольшими порциями, чтобы лучше контролировать процесс.
Можно ли получить плитку высокого качества без использования вибрационного оборудования? Какие методы для этого существуют?
Да, качественную плитку можно получить и без вибростола, но потребуется больше внимания к технологии. Среди методов — тщательный подбор состава смеси с оптимальной подвижностью, использование специальных форм с гладкой внутренней поверхностью, тщательное ручное уплотнение раствора, а также применение легких механических вибраций руками или с помощью малогабаритных устройств. Контроль времени схватывания и аккуратная заливка помогают снизить риск дефектов.
Какой состав раствора лучше всего подходит для заливки плитки в пластиковые формы без вибростола?
Раствор должен иметь повышенную пластичность и способность легко распределяться по форме. Обычно используют смеси с добавлением пластификаторов, которые улучшают текучесть без увеличения водоцементного отношения. Это помогает избежать усадочных трещин и улучшает качество поверхности. Важно следить, чтобы раствор не был слишком жидким, иначе плитка потеряет прочность.
Какие рекомендации по уходу за формами для плитки из пластика, чтобы продлить их срок службы при заливке без вибростола?
Пластиковые формы требуют аккуратного обращения, так как их поверхность легко повреждается. После каждого использования форму нужно тщательно очищать от остатков раствора, чтобы избежать накопления и образования неровностей. Рекомендуется использовать специальные моющие средства, не агрессивные для пластика. Хранить формы лучше в сухом и прохладном месте, избегая прямых солнечных лучей и высоких температур, которые могут деформировать материал.
Какие основные трудности возникают при заливке плитки в пластиковые формы без использования вибростола?
Заливка плитки в пластиковые формы вручную часто сопровождается проблемами с равномерным распределением раствора и удалением пузырьков воздуха. Без вибрации раствор может оставаться пористым, что снижает прочность и долговечность изделия. Также возникает риск неровностей на поверхности плитки, так как раствор может не полностью заполнить все углубления формы. Для улучшения качества при таком способе применяют тщательное постукивание по формам и медленное, аккуратное заливание смеси.
Загрузка...
