Замена кабеля в гофре скрытой проводки требует точного соблюдения технологии для обеспечения безопасности и долговечности электросети. Важно заранее отключить питание и проверить отсутствие напряжения с помощью индикаторной отвертки или мультиметра. Перед началом работ необходимо оценить состояние гофры: если она повреждена или изношена, её стоит заменить вместе с кабелем.
Для замены используют медный кабель с сечением, соответствующим нагрузке и стандартам ПУЭ. Оптимальная длина кабеля должна обеспечивать свободный ход внутри гофры, чтобы избежать перегибов и повреждений изоляции при установке. Важно применять кабель с двойной изоляцией, подходящий для скрытой проводки.
Подготовка инструментов и материалов для замены кабеля
Для замены кабеля в гофре скрытой проводки потребуется набор специализированных инструментов и материалов, обеспечивающих качественный монтаж и безопасность.
- Инструменты:
- Ножницы или нож с острым лезвием для аккуратного снятия изоляции с кабеля и разрезания гофры;
- Плоскогубцы и бокорезы для обрезки и зачистки проводов;
- Отвертки с изолированными ручками (крестовая и плоская) для работы с клеммами и крепежом;
- Тестер или мультиметр для проверки целостности проводки и отсутствия короткого замыкания;
- Лента изоляционная ПВХ, лучше самослипающаяся, для герметизации соединений;
- Строительный нож или стриппер для снятия изоляции с проводов без повреждения жил;
- Лазерный или механический трассоискатель (при необходимости) для определения маршрута гофры в стене;
- Крюк или удлинитель для протягивания нового кабеля внутри гофры.
- Материалы:
- Кабель соответствующего сечения и маркировки согласно требованиям электросети и нормам ПУЭ;
- Новая гофра с необходимым диаметром, желательно с антипожарными характеристиками;
- Соединительные клеммы или наконечники, подходящие для выбранного типа кабеля;

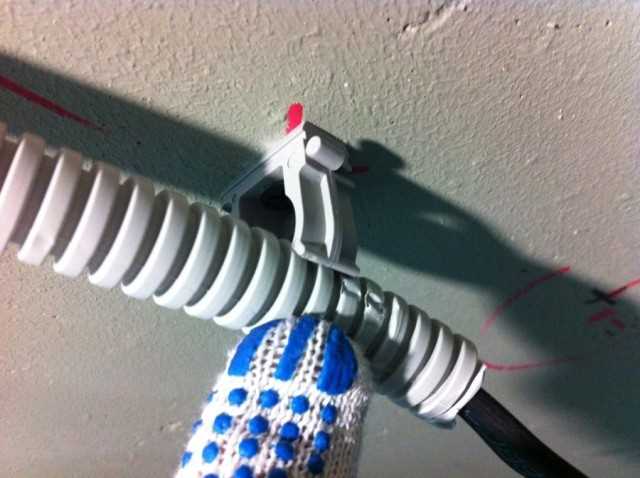

- Металлические или пластиковые хомуты для крепления гофры внутри стены;
- Антипиреновая герметизирующая паста (если требуется по нормативам безопасности);
- Маркировочные бирки или термоусадочная трубка для идентификации кабелей.
Все инструменты должны быть исправны, а материалы – сертифицированы и соответствовать условиям эксплуатации в помещении. Предварительно проверьте сечение и тип кабеля, чтобы избежать несовместимости с существующей электросетью.
Как безопасно отключить питание перед работой с проводкой
Перед началом замены кабеля в гофре необходимо отключить электрическое питание на конкретном участке. Для этого найдите и выключите соответствующий автоматический выключатель в щитке. Если невозможно определить, какой именно автомат отвечает за нужную линию, отключите главный выключатель.
После отключения питания обязательно проверьте отсутствие напряжения. Используйте мультиметр или индикатор напряжения, убедитесь, что в проводах отсутствует ток. Проверку проводите на всех проводах в гофре, включая фазу, ноль и заземление.
При работе с электрической сетью в жилых помещениях рекомендуют использовать перчатки с изоляцией не ниже 1000 В и инструменты с изолированными ручками. Убедитесь, что освещение и доступ к электрощиту достаточно удобны, чтобы избежать ошибок при работе.
Не допускайте работы в мокрых условиях, а также при наличии повреждений изоляции на инструменте или оборудовании. Обязательно предупредите всех домочадцев или соседей о проведении работ и необходимости не включать автомат во время ремонта.
При сомнениях в безопасности или отсутствии уверенности в своих знаниях, обратитесь к квалифицированному электрику для отключения и проверки питания перед началом работ.
Методы аккуратного удаления старого кабеля из гофры
Перед началом работы отключите питание и убедитесь в отсутствии напряжения в проводах. Для извлечения кабеля используйте специальные инструменты: тонкий стальной трос или гибкий проводник с крючком на конце. Вставьте трос в гофру, захватите кабель и аккуратно тяните, плавно двигая вперед-назад, чтобы снизить трение и избежать повреждения гофры.
Если кабель застрял, примените технический вазелин или мыльный раствор для снижения сопротивления. Нанесите небольшое количество на кабель перед вытягиванием. В местах с сильным перегибом гофры осторожно раздвиньте гофру плоской отвёрткой, чтобы облегчить движение кабеля, не повреждая защитный слой.
При невозможности вытянуть кабель целиком, обрежьте его на концах, оставляя свободные отрезки по 10–15 см. Затем вытягивайте по частям, используя гибкий проводник с зажимом или клещами, чтобы избежать натяжения на оставшуюся часть гофры.
После извлечения кабеля проверьте гофру на наличие разрывов, трещин и деформаций. При обнаружении повреждений замените участок гофры или всю гофру целиком, чтобы предотвратить ухудшение изоляции и механическую опасность для нового кабеля.
Техника прокладки нового кабеля внутри гофры
Перед началом работ убедитесь, что гофра целая и не имеет сильных повреждений, которые могут препятствовать прохождению кабеля.
- Освободите пространство внутри гофры:
- Удалите старый кабель, аккуратно потянув его с одной стороны.
- Если кабель застрял, примените смазку на силиконовой основе для облегчения скольжения.
- Подготовьте новый кабель:
- Выберите кабель с подходящим сечением, учитывая нагрузку и требования ПУЭ.
- Удалите изоляцию на конце кабеля, оставив примерно 10-15 см для подключения.
- Используйте направляющие и протяжки:
- К прикрепленному к кабелю пластиковому протяжному тросу прикрепите кабель через специальные крепежные элементы или изоляционную ленту.
- Аккуратно протяните трос с кабелем через гофру, избегая резких перегибов и сильного натяжения.
- Контроль состояния гофры и кабеля:
- Проверяйте, чтобы гофра не была перекручена или сдавлена, это может привести к повреждению кабеля.
- После протяжки убедитесь, что кабель внутри гофры не имеет заломов и не натянут.
- Фиксация кабеля:
- Закрепите кабель на выходах гофры, используя специальные зажимы или скобы.
- Проверьте целостность изоляции и отсутствие механических повреждений.
При соблюдении этих рекомендаций прокладка нового кабеля пройдет быстро и надежно, обеспечивая безопасность и долговечность проводки.
Способы проверки целостности и правильности подключения кабеля
Мультиметр – основной инструмент для проверки. Для начала необходимо проверить непрерывность жил. В режиме прозвонки мультиметр подсоединяют к концам кабеля: при целостности цепи прибор издаст звуковой сигнал или покажет низкое сопротивление (обычно менее 1 Ом). Отсутствие сигнала говорит о разрыве.
Для проверки правильности подключения используйте функцию измерения напряжения или фазировки. При подаче напряжения на кабель мультиметр покажет ожидаемое значение (220 В для бытовой сети). Если показания отсутствуют, значит, кабель неправильно подключен или повреждён.
Тестер кабеля
Дополнительно рекомендуется проверять изоляцию жил мегомметром, особенно если кабель использовался ранее. Сопротивление изоляции должно быть не менее 1 МОм, иначе есть риск короткого замыкания и пожара.
Проверку выполняйте при отключённом напряжении для безопасности, кроме случаев измерения под нагрузкой. Если кабель проходит через гофру в стене, убедитесь, что при замене не повреждены концы – используйте аккуратную зачистку и надёжное соединение с клеммниками или пайкой.
Восстановление целостности стены после замены кабеля
После извлечения старого кабеля из гофры и прокладки нового важно обеспечить надёжное восстановление стены. Сначала очистите отверстие от пыли и остатков штукатурки. При наличии значительных повреждений применяйте армирующую сетку из стекловолокна, чтобы предотвратить трещины при высыхании раствора.
Для заделки используйте быстросохнущие гипсовые или цементно-песчаные смеси с толщиной слоя не более 10 мм за один проход. При необходимости нанесите несколько слоёв с промежуточным высыханием каждого из них. Глубокие полости заполняйте строительной пеной, но после её полного отверждения пену необходимо аккуратно срезать заподлицо со стеной.
Особое внимание уделяйте шву вокруг гофры: его нужно плотно заделать смесью, чтобы исключить попадание влаги и образования пустот. После полного высыхания поверхности проведите шлифовку для выравнивания и удаления неровностей.
Завершающий этап – нанесение финишного слоя шпаклёвки, подходящей для типа стены (гипсокартон, бетон, кирпич). Для покраски или оклейки обоями поверхность должна быть абсолютно ровной и сухой, что обеспечит долговечность отделки и сохранность скрытой проводки.
Вопрос-ответ:
Как подготовить стену и гофру перед заменой кабеля в скрытой проводке?
Для начала нужно отключить электричество в нужной зоне, чтобы обеспечить безопасность. После этого аккуратно снимите декоративные элементы или плинтусы, если они мешают доступу к гофре. Важно проверить состояние самой гофры — она должна быть целой и не повреждённой. Если гофра повреждена, стоит её заменить, чтобы избежать проблем с проводкой в будущем.
Какие инструменты понадобятся для замены кабеля внутри гофры скрытой проводки?
Для работы потребуются: отвертка для снятия крышек распределительных коробок, пассатижи или плоскогубцы для захвата кабеля, нож или стриппер для снятия изоляции с проводов, а также новый кабель подходящего сечения. Если гофра плотно прилегает, может понадобиться смазка или специальный трос для протягивания провода. Также рекомендуется использовать тестер для проверки электрической цепи после замены.
Какие сложности могут возникнуть при вытягивании старого кабеля из гофры в стене и как их избежать?
Основная проблема — трение и зацепки внутри гофры, особенно если проводка старая и кабель жёсткий. В таких случаях нужно не тянуть резко, чтобы не повредить гофру или соседние провода. Помогает смазывание кабеля мыльным раствором или силиконовым спреем. Если кабель совсем не идёт, можно использовать проволочный трос или гибкую леску для протяжки нового провода, вытягивая при этом старый. Иногда приходится немного расширить отверстия в стене для облегчения работы.
Как правильно подключить новый кабель после замены в гофре скрытой проводки?
После протягивания нового кабеля необходимо снять с него изоляцию в местах подключения и соединить с соответствующими контактами или клеммами. Соединения должны быть прочными и хорошо заизолированными — для этого используют термоусадочную трубку или изоленту. После подключения стоит проверить цепь тестером на отсутствие короткого замыкания и правильность подключения фаз и нуля. Только после этого можно включать питание и проверять работу электропроводки.
