Как заменить манометр на ножном насосе

Большинство ножных насосов комплектуются недорогими манометрами, которые со временем начинают врать или выходят из строя полностью. Если стрелка застревает, показывает давление даже без подключения или значения явно отличаются от контрольного прибора, манометр требует замены. Игнорирование проблемы может привести к перекачке или недокачке шин, особенно критично при использовании насоса для автомобиля или мотоцикла.

Перед заменой необходимо определить тип соединения старого манометра. Чаще всего используется резьбовое крепление – M10×1 или 1/8″ BSP. Для этого потребуется аккуратно выкрутить неисправный прибор, избегая повреждения корпуса насоса или резьбовой части. Новый манометр должен иметь аналогичную резьбу и соответствующий диапазон измерения – обычно от 0 до 7 атмосфер (100 psi).

Универсальные манометры с глицерином внутри устойчивы к вибрациям и перепадам температуры, но стоят немного дороже. Также стоит учитывать диаметр циферблата: модели с размером 40–50 мм позволяют точнее считывать показания. При установке желательно использовать уплотнительную ленту ФУМ для герметичности, особенно если посадка не идеальна.

После установки нового манометра необходимо провести контрольное измерение, сравнив его показания с эталонным прибором. Если значения совпадают или находятся в пределах допустимой погрешности, насос готов к эксплуатации. В противном случае потребуется регулировка стрелки (если предусмотрена конструкцией) или повторная замена.

Как определить неисправность манометра на ножном насосе

Если стрелка манометра остаётся на нуле при накачке, несмотря на создаваемое давление, возможен обрыв внутренней трубки, передающей давление от цилиндра к измерительному механизму. Проверьте герметичность соединения между насосом и манометром: при утечке воздуха давление не передаётся на стрелку.

Нестабильные показания, скачки стрелки без изменения усилия накачки указывают на механический износ зубчатой передачи внутри корпуса манометра или ослабление пружины стрелочного механизма. Если при плавном и равномерном качании стрелка дёргается или резко падает – манометр требует замены.

Показания, существенно отличающиеся от реального давления, можно выявить с помощью контрольного измерения другим точным манометром. Отклонение более чем на 0,2 атмосферы свидетельствует о нарушении калибровки или деформации чувствительного элемента внутри прибора.

При появлении запотевания стекла, следов влаги или ржавчины внутри корпуса происходит окисление механизма, что нарушает его работу. Такие признаки говорят о необходимости разборки и ревизии либо полной замены устройства.

Если стрелка остаётся в одном положении независимо от давления, возможно, произошло заклинивание оси или разгерметизация капсулы. Проверить это можно лёгким постукиванием по корпусу. Если реакция отсутствует – манометр вышел из строя.

Какие типы манометров совместимы с ножными насосами

Для ножных насосов применяются два основных типа манометров: аналоговые (механические) и цифровые. Совместимость определяется конструкцией корпуса, типом резьбы и рабочим диапазоном давления.

Аналоговые манометры наиболее распространены. Они имеют круглый корпус с циферблатом и стрелкой. Рекомендуемый диапазон давления – до 10 бар. Подходят модели с радиальной резьбой 1/8″ BSP или M10x1. На корпусе должен быть штуцер, совпадающий с посадочным отверстием насоса. Желательно наличие амортизатора (глицериновой заливки) для защиты от вибраций при качке.

Цифровые манометры обеспечивают точность измерений и обычно питаются от батареек. Совместимы модели с адаптером под стандартную резьбу или быстросъёмным переходником. Обязательное условие – герметичность соединения и устойчивость корпуса к ударам. Диапазон давления должен соответствовать максимальной нагрузке насоса, обычно от 0 до 7 бар.

Важно: не подходят манометры без шкалы в барах или с нестандартной резьбой. Использование автомобильных манометров требует переходников, что снижает точность измерений и надёжность соединения.

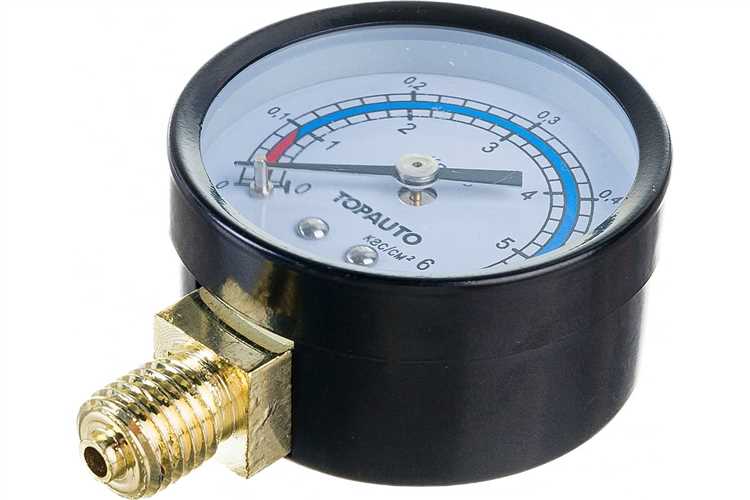

Как выбрать подходящий манометр для замены

Перед покупкой необходимо точно определить тип резьбы посадочного гнезда. На ножных насосах чаще всего используется резьба G1/8″ или M10x1. Измерьте диаметр и шаг резьбы старого манометра с помощью штангенциркуля и резьбомера.

Следующий параметр – диапазон измерений. Для автомобильных шин подойдут манометры с градуировкой до 7–10 бар (или до 100–150 psi). Более широкий диапазон снижает точность показаний в рабочей зоне.

Выбирайте манометр с аналоговой шкалой – они менее чувствительны к вибрации и не требуют питания. Циферблат должен быть легко читаемым, желательно с контрастной разметкой и шагом делений не более 0,1 бар.

Корпус должен быть металлическим, лучше всего из латуни или алюминия. Пластиковые корпуса недолговечны, особенно при наружной установке. Стекло на шкале должно быть ударопрочным, предпочтительно из поликарбоната.

Обратите внимание на расположение штуцера: радиальное (заднее) или аксиальное (нижнее). Оно должно совпадать с ориентацией посадочного места насоса.

Избегайте дешёвых моделей с отклонением более 2,5% от полной шкалы. Ищите маркировку класса точности: Кл. 1,6 или лучше. Надписи типа «High precision» без указания стандарта – повод насторожиться.

Если старый манометр был встроен в корпус, подбирайте замену по диаметру фланца и глубине посадки. Измерьте эти параметры до покупки. Часто встречаются размеры 40 мм и 50 мм.

Проверьте наличие уплотнителя в комплекте. При его отсутствии понадобится подобрать резиновое кольцо соответствующего диаметра и толщины.

Какие инструменты понадобятся для демонтажа старого манометра

Для снятия старого манометра с ножного насоса потребуется минимальный, но точный набор инструментов. Неподходящие приспособления могут повредить корпус или резьбовое соединение, что приведёт к утечке воздуха или невозможности установки нового устройства.

Рекомендуется использовать следующий комплект:

• Разводной ключ – универсален для работы с гайками разных размеров, особенно если резьба нестандартная. Оптимальная длина – от 150 до 200 мм для уверенного захвата без лишнего усилия.
• Тонкогубцы – подходят для удержания крепёжных элементов, если гайка манометра вращается вместе с корпусом. Желательно с удлинёнными губками и прорезиненными рукоятками.
• Отвёртка с плоским шлицем – потребуется, если манометр зафиксирован прижимной пластиной или хомутом. Ширина жала – 5–6 мм.
• Проникающая смазка – WD-40 или аналогичная. Применяется при закисшей или прикипевшей резьбе. Наносится за 10–15 минут до откручивания.
• Чистая ветошь – для удаления остатков масла, грязи и смазки после демонтажа.

Перед началом работы насос необходимо освободить от давления, а соединения очистить от пыли. Резьбовая часть старого манометра может быть дополнительно зафиксирована герметиком – в этом случае полезно использовать строительный фен для аккуратного подогрева металла. Работать следует в перчатках, чтобы избежать срывов с резьбы и травм.

Как безопасно снять старый манометр с корпуса насоса

Перед началом отключите насос от всех источников давления. Убедитесь, что в цилиндре отсутствует остаточное давление, полностью выпустив воздух через клапан. Это исключит риск травмы при демонтаже.

Используйте рожковый или разводной ключ соответствующего размера, чтобы аккуратно зафиксировать корпус манометра. В большинстве случаев применяется резьбовое соединение с наружной трубной резьбой 1/8″ или 1/4″ дюйма. Изучите соединение визуально: если имеется герметик, его следует предварительно размягчить.

При наличии герметика (например, анаэробного клея) прогрейте резьбовую зону строительным феном до температуры 60–80 °C. Не превышайте этот диапазон, чтобы не повредить пластиковые детали корпуса насоса. После прогрева дайте конструкции постоять 1–2 минуты для равномерного распределения тепла.

Затем, держа корпус насоса неподвижно, аккуратно проверните манометр против часовой стрелки. Не допускайте перекосов и рывков – это может привести к трещинам в посадочном гнезде. Если резьба сильно прикипела, примените проникающую смазку и подождите 10–15 минут, прежде чем повторить попытку.

После выкручивания осмотрите резьбовое соединение. Удалите остатки старого герметика или уплотнительной ленты, используя щетку с металлическим ворсом. Повреждённую резьбу необходимо зачистить резьбонарезным инструментом соответствующего диаметра, чтобы подготовить посадочное место для нового манометра.

Как правильно установить новый манометр на насос

Для корректной установки нового манометра на ножной насос требуется соблюдать точную последовательность действий и использовать подходящий инструмент.

1. Подготовка рабочего места и инструмента:

   • Очистите область установки от грязи и пыли.
   • Подготовьте ключи нужного размера (обычно 19 мм или 21 мм, зависит от манометра).
   • Приготовьте уплотнительную ленту ФУМ или специальную пасту для резьбовых соединений.

2. Удаление старого манометра:

   • Ослабьте соединение с помощью ключа, поворачивая против часовой стрелки.
   • При необходимости используйте средство для облегчения откручивания (проникающую смазку).
   • Удалите остатки старого уплотнителя с резьбы.

3. Подготовка новой детали:

   • Намотайте на резьбу манометра 3-4 оборота ленты ФУМ по часовой стрелке.
   • Если используется паста, нанесите её равномерно по всей резьбе.
   • Проверьте целостность корпуса манометра, отсутствие повреждений.

4. Установка манометра на насос:

   • Вкрутите манометр вручную до упора, избегая перекоса.
   • Далее затяните ключом, не превышая рекомендуемый момент затяжки (обычно 10-15 Н·м).
   • Избегайте чрезмерного усилия, чтобы не повредить корпус и не исказить показания прибора.

5. Проверка герметичности и работоспособности:

   • Наденьте насос на колесо и аккуратно накачайте воздух.
   • Проверьте отсутствие утечек вокруг резьбы с помощью мыльного раствора.
   • Убедитесь, что стрелка манометра реагирует на изменение давления без задержек и сбоев.

Проверка герметичности соединения после установки

После монтажа манометра на ножной насос необходимо убедиться в отсутствии утечек воздуха. Несоблюдение герметичности приводит к неверным показаниям и снижению эффективности насоса.

1. Закройте выпускной клапан насоса.
2. Подкачайте воздух насосом до рабочего давления, рекомендованного для вашего манометра (обычно 3–6 бар).
3. Нанесите мыльный раствор (вода с небольшим количеством жидкого мыла) на место соединения манометра с трубкой или штуцером.
4. Внимательно осмотрите поверхность: образование пузырьков укажет на наличие микротрещин или неплотностей.
5. Если пузырьки заметны, слегка подтяните резьбовое соединение или замените уплотнительную прокладку.
6. После корректировки повторите процедуру, чтобы убедиться в полном устранении утечек.

Кроме мыльного раствора, можно использовать специализированные аэрозоли для выявления утечек, которые дают более четкий визуальный эффект и экономят время.

Важный момент – проверка должна продолжаться не менее 5 минут после накачки: мелкие утечки иногда проявляются с задержкой.

Как откалибровать новый манометр после замены

После установки нового манометра необходимо проверить его точность, чтобы избежать ошибок при накачивании. Для калибровки понадобится эталонный манометр с проверенной точностью или источник давления с регулируемым значением.

Шаг 1. Подключите новый манометр и эталонный параллельно к одному источнику давления, например, компрессору или насосу с регулировкой.

Шаг 2. Медленно повышайте давление до 1 бар, фиксируя показания обоих приборов. Запишите значения.

Шаг 3. Повторите замер при давлениях 2, 3 и 4 бара, если максимальное рабочее давление манометра выше 4 бар. Для каждого значения сравните показания и вычислите разницу.

Шаг 4. Если отклонение превышает ±0,1 бара, выполните регулировку механизма манометра, если предусмотрена конструкцией, или обратитесь к инструкции производителя. В некоторых моделях доступна настройка винтом на задней части корпуса.

Шаг 5. Проведите повторные измерения после регулировки. При стабилизации показаний на всех контрольных точках калибровка считается завершённой.

Дополнительно: Для более точного результата используйте жидкостный манометр (водяной или ртутный) как эталон. Калибровку рекомендуется проводить при комнатной температуре, чтобы избежать влияния теплового расширения элементов прибора.

Вопрос-ответ:

Как определить, что манометр на ножном насосе требует замены?

Если стрелка манометра не реагирует на накачивание или показывает неправильное давление, это сигнал о неисправности. Также стоит обратить внимание на видимые повреждения — трещины, деформации корпуса или протечки. Иногда манометр просто залипает из-за загрязнений внутри или механических дефектов. Проверка давления с другим манометром поможет понять, насколько точен текущий прибор.

Какие инструменты и материалы понадобятся для замены манометра на ножном насосе?

Понадобится набор ключей (обычно гаечные ключи размером 10–14 мм), отвертка, иногда пассатижи, уплотнительная лента или герметик для резьбовых соединений. Рекомендуется подготовить новый манометр, подходящий по размеру и типу подключения. Для удобства работы лучше иметь чистую тряпку и небольшую емкость, чтобы не потерять мелкие детали.

Можно ли заменить манометр самостоятельно без специализированных навыков?

Да, замена манометра на ножном насосе достаточно проста и не требует специальных знаний. Главное — аккуратно открутить старый прибор, не повредив резьбу, и установить новый, используя уплотнитель для предотвращения утечек воздуха. Следует соблюдать осторожность, чтобы не перекрутить и не сломать соединения. Внимательность и аккуратность — залог успешной самостоятельной замены.

Какие ошибки чаще всего допускают при замене манометра на ножном насосе?

Распространенные ошибки — это отсутствие уплотнительной ленты на резьбе, что приводит к утечкам воздуха, а также слишком сильное затягивание, из-за которого можно повредить корпус манометра или резьбу насоса. Еще одна ошибка — неправильный выбор манометра по размеру или типу подключения, из-за чего прибор не устанавливается или не работает корректно. Важно также не оставлять грязь и пыль внутри соединений, чтобы избежать поломок.

Как проверить работоспособность нового манометра после установки?

После замены манометра стоит тщательно проверить герметичность соединений — для этого насос нужно несколько раз накачать, наблюдая, не спускает ли воздух вокруг места установки. Затем проверить показания давления накачиваемого объекта (например, шины). Если стрелка двигается плавно и соответствует ожидаемому давлению, значит установка выполнена правильно. При подозрении на ошибку стоит повторить проверку с другим манометром для сравнения.

Как определить, что манометр на ножном насосе требует замены?

Если манометр перестал показывать давление или стрелка постоянно «зависает», это явный признак неисправности. Также стоит обратить внимание на трещины на циферблате, коррозию, протечки воздуха вокруг соединений и нестабильные показатели при накачивании. При ощупывании можно почувствовать вибрации или люфт стрелки, что говорит о механическом износе. В таких случаях менять манометр желательно, чтобы обеспечить точность измерений и избежать проблем с накачкой.
