Компрессор холодильника – ключевой компонент, обеспечивающий циркуляцию хладагента и поддержание нужной температуры. Для его запуска применяют пусковое реле, которое отвечает за кратковременное включение обмотки стартера и переход к работе в режиме удержания.
Правильный подбор и подключение реле критичны для долговечности компрессора. Например, мощность реле должна соответствовать пусковому току двигателя, который может превышать рабочий в 4–6 раз. Неправильно выбранное или неисправное реле вызывает перегрузку электродвигателя, перегрев и выход из строя компрессора.

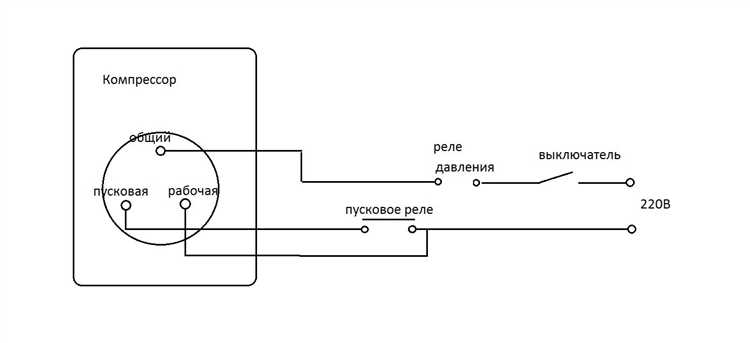

При подключении важно соблюдать полярность и последовательность контактов: к клемме С (общей) подключается питание, к Р (пусковой) – обмотка стартера, к М (рабочей) – основная обмотка. Несоблюдение схемы приводит к неэффективному запуску или полному отказу устройства.
Оптимальный запуск компрессора с помощью реле требует не только правильного монтажа, но и регулярной диагностики реле на признаки износа или повреждений. При обнаружении искрения, повышенного нагрева или характерного щелчка реле следует заменить без задержек, чтобы избежать дорогостоящего ремонта.
Выбор подходящего реле для запуска компрессора холодильника
Реле для запуска компрессора должно соответствовать напряжению и току электродвигателя. Для бытовых холодильников с компрессорами на 220 В выбираются реле с рабочим напряжением 220–240 В переменного тока. Ток реле должен превышать максимальный пусковой ток компрессора минимум в 1,5 раза, чтобы избежать перегрева и выхода из строя контактов.
Существуют три основных типа пусковых реле: электромагнитные (РПТ), тепловые и электронные (стартовые). Электромагнитные подходят для компрессоров с пусковым током до 10–15 А, обладают высокой надежностью и простотой. Тепловые реле устанавливаются чаще в промышленном оборудовании и менее удобны для бытовой техники. Электронные реле (пусковые модули) обеспечивают плавный запуск и сниженный пусковой ток, рекомендованы для компрессоров с повышенной мощностью и чувствительной электроникой.
Важно проверить параметры контактов реле: они должны выдерживать номинальный рабочий ток компрессора и импульсный пусковой ток. Допустимый контактный ресурс – не менее 100 тысяч циклов включения. Реле с маркировкой, например, «10А 250В AC» подходят для компрессоров с током до 10 А, но при пусковом токе в 30 А их использование нежелательно.
Реле с термозащитой желательно выбирать для защиты компрессора от перегрева обмоток. Наличие встроенного термореле или возможность подключения внешнего защитного датчика повышает срок службы двигателя и снижает риск аварий.
При выборе реле учитывайте не только номинальные характеристики, но и производителя – качественные реле имеют стабильные контакты и лучше защищены от коррозии. Не рекомендуется использовать универсальные реле с неопределенными параметрами, чтобы не допустить поломки компрессора.

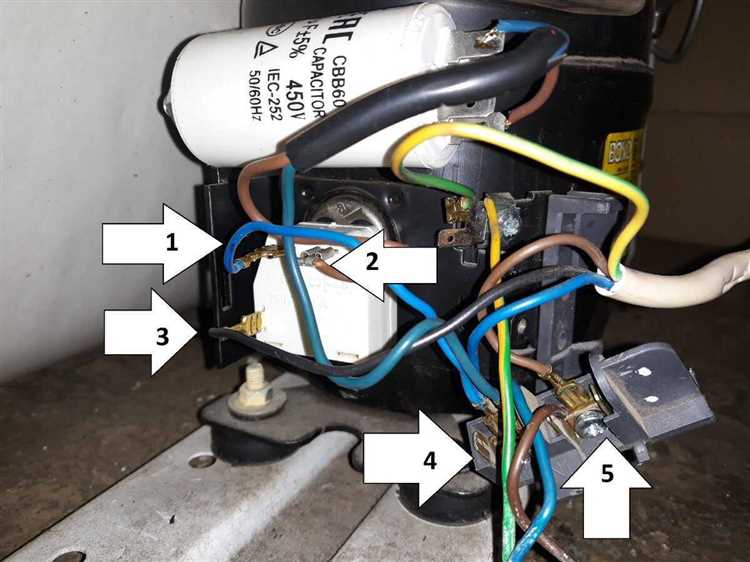

Подключение реле к электрической цепи компрессора

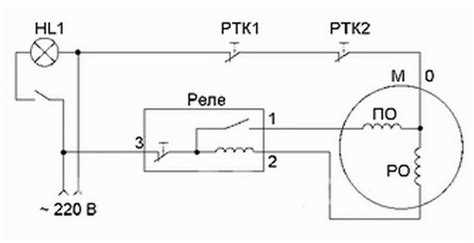

Для правильного запуска компрессора холодильника через реле необходимо обеспечить корректное подключение всех цепей управления и питания. Реле включается последовательно с обмоткой пускателя компрессора, обеспечивая подачу тока на стартер только при запуске.
- Подключите фазовый провод сети к общему контакту реле (COM).
- Провод, идущий к пусковой обмотке компрессора, подключите к нормально разомкнутому контакту (NO). При срабатывании реле контакт замкнется и подаст питание на обмотку.
- Нейтральный провод напрямую соединяется с одной из обмоток компрессора, обычно с рабочей обмоткой.
- Убедитесь в правильности подключения управляющей цепи реле. Катушка реле подключается к управляющему сигналу (например, с термостата или контроллера), обеспечивая срабатывание при необходимости запуска.
- Используйте проводники с сечением, соответствующим нагрузке компрессора и рекомендациям производителя реле – обычно не менее 1.5 мм² для бытовых моделей.
- Перед подключением убедитесь в отключении питания, чтобы избежать коротких замыканий и повреждений оборудования.
- Проверьте работоспособность цепи тестером: при подаче управляющего сигнала реле должно замыкать цепь питания на пусковую обмотку компрессора.
Неправильное подключение реле приводит к отсутствию пуска компрессора или его повреждению. Поэтому строго следуйте схемам производителя и проверяйте каждое соединение.
Настройка параметров реле для безопасного запуска
Уставка напряжения должна соответствовать рабочему диапазону сети. Для бытовых холодильников рекомендуют устанавливать срабатывание при напряжении 190–250 В. Если напряжение ниже 190 В, реле не включит компрессор, что предотвратит его повреждение из-за недостатка мощности.
Токовая защита настраивается исходя из максимального рабочего тока компрессора. Обычно она должна быть на 10–15% выше номинального тока двигателя. Это обеспечивает защиту от коротких замыканий и перегрузок, не вызывая ложных срабатываний при нормальной работе.
Задержка включения реле требуется для предотвращения частых перезапусков компрессора. Рекомендуемая задержка – 3–5 секунд после подачи питания. Это уменьшит износ стартера и увеличит срок службы компрессора.
При настройке важно использовать мультиметр и тестер тока, чтобы точно измерить параметры сети и рабочего тока компрессора. Проверка срабатывания реле должна проводиться при отключенном компрессоре, чтобы избежать повреждений в случае неправильной настройки.
Проверка исправности реле перед включением компрессора

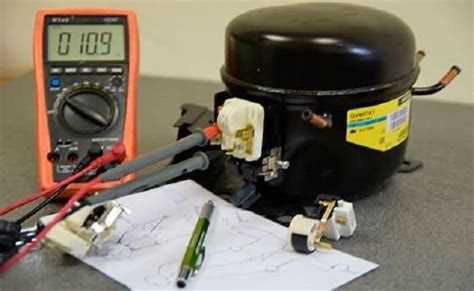

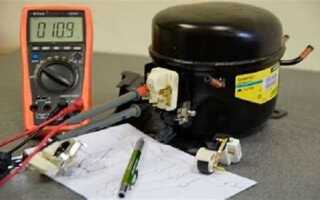

Для проверки реле потребуется мультиметр с функцией измерения сопротивления и прозвонки цепи. Сначала отключите холодильник от сети и извлеките реле из корпуса компрессора.
Определите контакты питания и рабочие контакты согласно маркировке на реле или технической документации. Измерьте сопротивление обмотки стартера: в норме оно составляет от 10 до 50 Ом в зависимости от модели.
Далее проверьте переключающие контакты реле. При подаче питания на обмотку контакты должны замыкаться с минимальным сопротивлением, близким к нулю, а при отсутствии питания – размыкаться, обеспечивая бесконечное сопротивление.
Если контакты не замыкаются при подаче напряжения, реле неисправно и требует замены. Аналогично, если обмотка показывает обрыв (бесконечное сопротивление) или короткое замыкание (сопротивление менее 1 Ом), использовать реле нельзя.
Проверьте наличие механических повреждений, следов нагара или коррозии на контактах. Даже незначительные загрязнения снижает надежность работы и могут вызвать отказ компрессора при запуске.
При подозрении на нестабильную работу можно дополнительно протестировать реле на стенде с имитацией запуска компрессора – это позволит выявить запаздывание срабатывания или неправильное замыкание контактов.
Регулярная проверка реле предотвращает повреждение компрессора и продлевает срок службы холодильника, снижая риск аварийных ситуаций.
Алгоритм последовательного запуска компрессора с помощью реле
Для последовательного запуска компрессора необходимо обеспечить точную последовательность включения, чтобы избежать перегрузок и повреждений оборудования.
Шаг 1. Подключите управляющий сигнал к катушке пускового реле. Это реле должно быть рассчитано на ток стартера компрессора, обычно от 10 до 30 А в зависимости от модели.
Шаг 2. При подаче напряжения реле замыкает контакты, подавая питание на пусковую обмотку компрессора. В этот момент компрессор получает максимальный ток, необходимый для запуска.

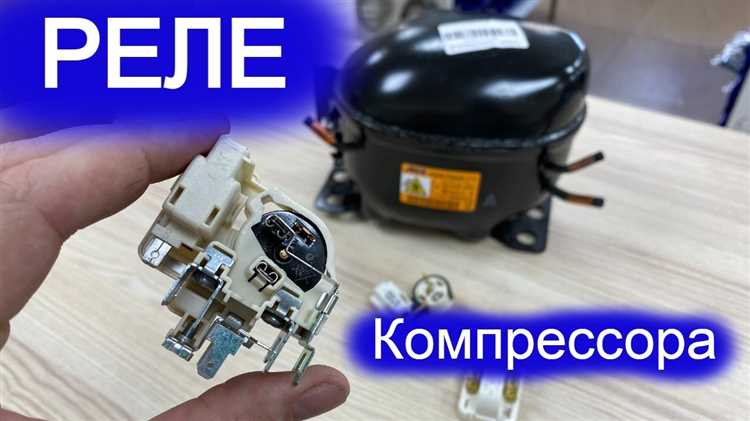

Шаг 3. Одновременно с подачей питания на пусковую обмотку активируется таймер задержки (от 2 до 5 секунд), который отключит реле после запуска двигателя, чтобы предотвратить перегрев пусковой обмотки.
При отсутствии запуска компрессора первым шагом проверьте исправность реле. Измерьте сопротивление обмотки реле мультиметром – должно быть в пределах 50–100 Ом. Отклонение указывает на обрыв или короткое замыкание.
Если реле клинит, слышно щелчки, но компрессор не запускается, проверьте контакты на предмет окисления и износа. Контакты необходимо очистить мелкой шкуркой или заменить.
Отсутствие напряжения на управляющих клеммах реле свидетельствует о неисправности цепи управления. Проверьте предохранители, термодатчики и проводку на разрывы.
Для подтверждения исправности пускового конденсатора измерьте его емкость мультиметром с функцией ESR. Значение должно соответствовать указанному на корпусе, отклонение более 10% – причина неудачного запуска.
Если компрессор стартует с трудом, замерьте пусковой ток. Он не должен превышать значения, указанного в технической документации. Повышенный ток указывает на механические проблемы или износ компрессора.
При замене реле используйте оригинальные или рекомендованные модели с идентичными параметрами по напряжению и току. Неправильное реле сокращает ресурс пускового механизма.
Вопрос-ответ:
Какие основные функции реле при запуске компрессора холодильника?
Реле отвечает за подачу электрического тока к компрессору, обеспечивая его включение и защиту от перегрузок. Оно контролирует правильный момент запуска, чтобы двигатель получил необходимое напряжение, и предотвращает повреждение устройства при неисправностях в электросети или самом компрессоре.
Почему важно правильно подобрать реле для запуска компрессора?
Подходящее реле должно соответствовать параметрам компрессора, таким как напряжение и ток запуска. Если реле будет слишком слабым, оно не сможет обеспечить достаточный ток, что приведёт к нестабильной работе и возможным поломкам. Слишком мощное реле, в свою очередь, может оказаться неоправданно дорогим и громоздким, а также негативно сказаться на других компонентах.
Какие признаки указывают на неправильную работу реле при запуске компрессора?
Если компрессор не запускается или запускается с задержкой, слышны щелчки или гудение реле, это может означать его неисправность. Также возможен перегрев или запах гари. В таких случаях стоит проверить состояние контактов и цепи управления, а при необходимости заменить реле на новое.
Можно ли самостоятельно заменить реле в холодильнике, если оно вышло из строя?
Замена реле требует базовых знаний в электрике и аккуратности, так как работа происходит с напряжением сети. Важно отключить питание перед началом и соблюдать технику безопасности. Если вы уверены в своих силах, замену можно провести самостоятельно, следуя инструкции и используя аналогичный тип реле. В противном случае рекомендуется обратиться к специалисту.
Как настроить реле для оптимальной работы компрессора холодильника?
Настройка зависит от типа реле и модели холодильника. Обычно реле поставляется с заводскими настройками, которые подходят для большинства случаев. Однако, если предусмотрена регулировка, необходимо установить параметры так, чтобы компрессор запускался плавно, без перегрузок. Для этого регулируется время срабатывания и чувствительность устройства, ориентируясь на техническую документацию.
Как выбрать правильное реле для запуска компрессора холодильника?
Для запуска компрессора холодильника важно подобрать реле, соответствующее характеристикам двигателя и электросети. Обычно используют пусковые реле, рассчитанные на ток, превышающий максимальный рабочий ток компрессора. Необходимо учитывать тип компрессора — однофазный или трехфазный, а также напряжение питания. Кроме того, стоит обратить внимание на время срабатывания реле и его надежность, так как неправильный выбор может привести к частым поломкам и снижению срока службы оборудования.
