Класс защиты от поражения электрическим током 1 что это

Класс защиты 1 указывает на уровень электрической безопасности оборудования и обязывает наличие заземляющего проводника в конструкции устройства. Это означает, что помимо основной изоляции, прибор оснащён дополнительной системой защиты в виде заземления, которое направляет ток утечки в землю, исключая поражение человека электрическим током при повреждении изоляции.

Электроустройства класса 1 оснащаются металлическими корпусами или открытыми токопроводящими частями, которые потенциально могут оказаться под напряжением. В случае пробоя изоляции ток направляется по цепи на заземляющий контакт, предотвращая попадание его на человека. Такое решение критично при эксплуатации оборудования в условиях повышенного риска: в производственных помещениях, на строительных площадках, в лабораториях.

Подключение устройств класса 1 требует использования розеток с заземляющим контактом и трёхжильного кабеля (фаза, ноль, земля). Пренебрежение этим требованием полностью обнуляет защиту, делая эксплуатацию прибора потенциально опасной. Именно поэтому установка заземляющей системы должна быть подтверждена соответствующей проверкой сопротивления и замеров контура заземления.

Наличие маркировки «Класс I» или символа с заземляющим знаком на корпусе указывает на принадлежность устройства к этому классу защиты. Перед вводом в эксплуатацию важно не только визуально убедиться в наличии защитного провода, но и проверить его электрическую целостность при помощи мегаомметра или тестера петли.

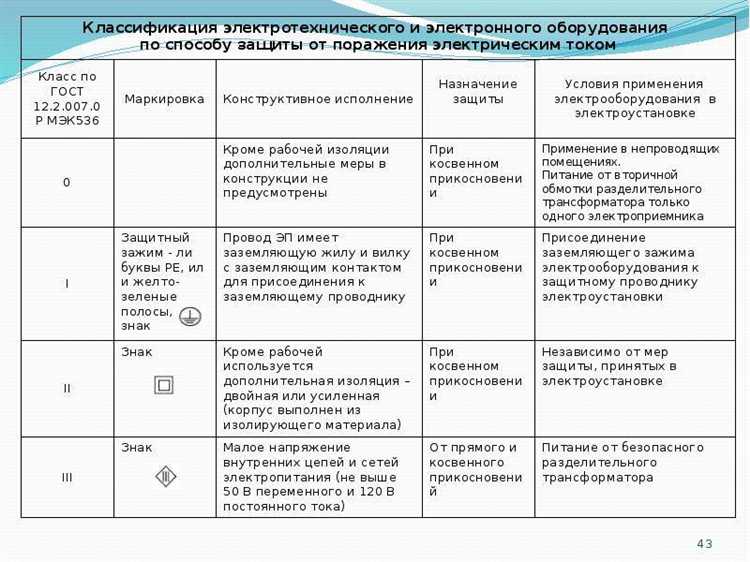

Как устроена система защиты класса 1 и чем она отличается от других

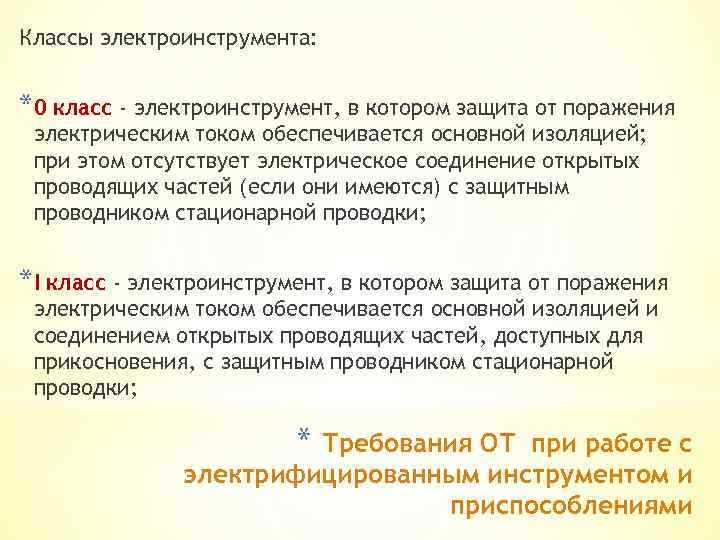

Система защиты класса 1 основана на использовании основного изоляционного слоя и обязательного защитного заземления. Все токоведущие части отделены от доступных металлических элементов основой изоляцией. При этом корпус устройства, если он выполнен из металла, соединяется с заземляющим проводом, что обеспечивает отвод тока при пробое изоляции.

Ключевое отличие от класса 0 заключается в наличии защитного заземления. В классе 0 заземление отсутствует полностью, что делает такие устройства потенциально опасными при повреждении изоляции. Устройства класса 2, напротив, применяют двойную или усиленную изоляцию и не требуют заземления вообще.

Класс 1 применяется в оборудовании с металлическими корпусами: водонагреватели, стиральные машины, электроплиты. Их эксплуатация без надежного заземления недопустима. Подключение должно производиться исключительно через розетки с заземляющим контактом и кабель с тремя жилами – фаза, ноль и земля.

Контроль целостности заземления – обязательное требование при эксплуатации устройств класса 1. Нарушение контакта с контуром заземления лишает систему защитной функции. Для проверки используется тестер сопротивления заземления или визуальный контроль соединений в распределительной коробке.

Класс 1 обеспечивает защиту от поражения током только при корректной установке и эксплуатации. Использование УЗО с номинальным током утечки не выше 30 мА рекомендуется как дополнительная мера безопасности, особенно в помещениях с повышенной влажностью.

Почему наличие заземления критично для устройств класса 1

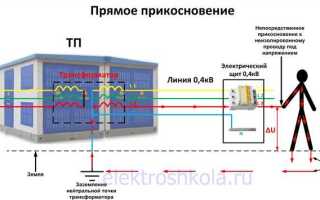

Электрооборудование класса 1 имеет металлические токопроводящие части корпуса, которые при повреждении изоляции могут оказаться под напряжением. Без заземления прикосновение к такому корпусу может привести к поражению электрическим током с потенциально летальным исходом.

Заземление выполняет функцию защитного проводника (PE), который при пробое фазы на корпус замыкает цепь на землю, вызывая мгновенное срабатывание автоматического выключателя или УЗО. Это устраняет опасность поражения до того, как человек успеет прикоснуться к корпусу.

Сопротивление защитного заземления в цепях до 1 кВ не должно превышать 4 Ом для нормального отключения автоматов с характеристикой B и C, согласно требованиям ПУЭ. При более высоком сопротивлении возникает риск несрабатывания защиты, особенно при сниженной токовой нагрузке в аварийном режиме.

Важно: эксплуатация оборудования класса 1 без подключённого защитного проводника категорически запрещена, даже если устройство технически работает. Нарушение этого правила лишает защиту смысла и нарушает ГОСТ IEC 61140-2012.

Рекомендация: перед включением оборудования класса 1 всегда проверяйте наличие цепи заземления с помощью тестера целостности или индикатора PE-контакта. В строительных и временных электросетях дополнительно контролируйте качество соединений с контуром заземления.

Какие риски возникают при отсутствии подключения защитного проводника

Отсутствие подключения защитного проводника (PE) в устройствах класса защиты 1 создает критическую угрозу безопасности, так как нарушается принцип отвода тока утечки на землю. Это может привести к поражению электрическим током при прикосновении к корпусу оборудования.

• При повреждении изоляции фаза может оказаться на металлическом корпусе. Без защитного проводника ток утечки не уходит в землю, а сохраняется на корпусе.
• Прикосновение к корпусу приводит к замыканию цепи через тело человека. Даже ток в 30 мА может вызвать фибрилляцию сердца, а при токе выше 100 мА риск смертельного исхода возрастает кратно.
• Автоматические выключатели и предохранители могут не сработать, если ток короткого замыкания слишком мал из-за отсутствия замкнутой цепи через PE-проводник. В этом случае неисправность остается невыявленной и сохраняется опасное напряжение на корпусе.
• Современные устройства защиты (УЗО, дифавтоматы) требуют правильного подключения защитного проводника для корректной работы. Без PE их эффективность снижается или полностью теряется.

Рекомендуется:

1. Проверять наличие и целостность PE-проводника при каждом подключении оборудования.
2. Использовать приборы для измерения сопротивления защитного заземления и петли фаза-ноль.
3. Не подключать оборудование класса 1 к розеткам без заземляющего контакта.

Пренебрежение подключением защитного проводника – одна из частых причин поражений током в бытовых и производственных условиях.

Где по закону необходимо использовать оборудование с защитой класса 1

Согласно требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», устройства класса 1 обязательны к применению в случаях, когда нарушенная изоляция может привести к поражению электрическим током. Это включает стационарные и переносные электроприборы, используемые в жилых, общественных и производственных помещениях с нормальной и повышенной влажностью.

В системах электроснабжения с глухозаземлённой нейтралью (система TN), заземление корпусов оборудования класса 1 – обязательное условие. Это предусмотрено ПУЭ (Правила устройства электроустановок), пункт 1.7.33 и 1.7.80, где указано, что металлические корпуса электрооборудования должны быть подключены к защитному заземляющему проводнику.

В медицинских учреждениях оборудование с металлическим корпусом, не предназначенное для непосредственного контакта с пациентом, также должно соответствовать классу 1, согласно ГОСТ Р 50267.0. Это касается систем освещения, диагностических установок и лабораторного оборудования.

На объектах с повышенными требованиями к пожарной безопасности, таких как склады с легковоспламеняющимися материалами, кухни общественного питания и деревянные конструкции, применение приборов с защитой класса 1 предписано противопожарными нормами (СП 6.13130 и СП 256.1325800). Корпус оборудования должен быть обязательно заземлён для снижения риска искрения при пробое изоляции.

В школах, детских садах и учреждениях социального обслуживания установка розеток, осветительных приборов и бытовых электроприборов допускается только при наличии класса защиты 1 с подключением к защитному проводнику. Это закреплено СанПиН 2.4.2.2821-10 и методическими рекомендациями Роспотребнадзора.

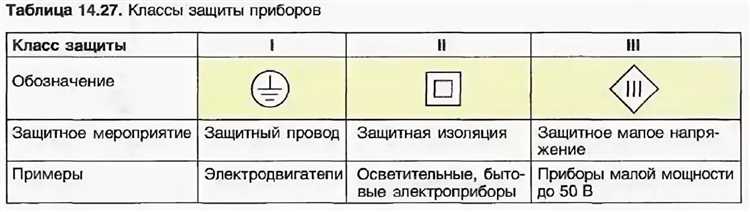

Как маркируется техника с классом защиты 1 и как её распознать

Оборудование с классом защиты 1 от поражения электрическим током имеет специфическую маркировку и конструкционные особенности, которые позволяют точно определить его принадлежность к данной категории.

• На корпусе устройства размещается символ заземления – трёхлинейный значок в виде перевёрнутой пирамиды с основанием внизу. Он указывает на наличие защитного заземления.
• Обозначение «Class I» или «Класс I» может наноситься рядом с техническими характеристиками, например, на шильдике с информацией о напряжении и токе.
• Наличие заземляющего контакта в вилке – обязательный признак. Вилка может быть с металлическими боковыми пластинами (в системах типа Schuko) или с третьим штырём (в британских розетках).

Дополнительно стоит учитывать следующие признаки:

1. Металлические части корпуса устройства соединены с заземляющим проводом, что можно проверить визуально при разборке или с помощью тестера сопротивления.
2. В инструкции к оборудованию прямо указывается требование подключения к контуру заземления.
3. В розетке, к которой подключается устройство, должно быть предусмотрено заземление. Использование техники класса 1 без него запрещено.

Отсутствие этих признаков может указывать либо на другой класс защиты, либо на нарушение условий эксплуатации. Проверка маркировки и конструкции обязательна при установке и подключении оборудования.

Можно ли модернизировать прибор другого класса до класса 1

Модернизация прибора с класса II или III до класса I возможна, но требует комплексного подхода. Класс I подразумевает наличие защитного заземления, что означает, что корпус устройства должен быть металлическим или проводящим и соединён с заземляющим контактом через провод PE.

Первым этапом необходимо оценить конструкцию прибора. Если корпус выполнен из пластика без металлических частей, модернизация технически нецелесообразна. Для класса I требуется обеспечение контакта между металлическим корпусом и заземляющим проводником с сопротивлением не более 0,1 Ом.

Затем нужно заменить или дополнить сетевой шнур на трёхжильный (фаза, ноль, земля) с соответствующей вилкой. Присоединение заземляющего проводника должно осуществляться через болтовое соединение к специально предназначенной точке на корпусе.

Дополнительно прибор должен пройти проверку изоляции и тест на сопротивление заземляющего контура. Прибор обязан соответствовать требованиям ГОСТ IEC 60335-1, в частности пунктам, касающимся защиты от поражения электрическим током и надежности заземления.

Важно учитывать, что после внесения изменений устройство теряет заводскую сертификацию. Для его легального использования необходима повторная сертификация и протокол испытаний, подтверждающий соответствие классу I.

Чем грозит неправильное подключение оборудования класса 1

Оборудование класса защиты 1 требует обязательного подключения к защитному заземлению. В случае его отсутствия или ошибок в монтаже корпус устройства может оказаться под напряжением, что приводит к прямой угрозе поражения электрическим током при прикосновении.

Наиболее критичные последствия:

• Появление потенциала на металлическом корпусе – до 230 В при пробое изоляции.
• Высокая вероятность короткого замыкания при случайном замыкании фазного провода на корпус.
• Нарушение работы устройств УЗО или автоматов защиты из-за отсутствия тока утечки в заземляющую линию.

Распространённые ошибки:

• Подключение без третьего (PE) провода при использовании розеток старого образца.
• Использование нуля (PEN) вместо защитного проводника – нарушает ПУЭ и увеличивает риск двойного пробоя.
• Подключение оборудования через удлинители без заземляющего контакта.

Рекомендации:

• Проверяйте наличие заземляющего контакта в розетке перед подключением устройств класса 1.
• Используйте только сертифицированные удлинители с полным подключением всех трёх проводников.
• Не допускайте «перемычек» между нулевым и защитным проводом – это прямое нарушение норм электробезопасности.

Игнорирование требований по заземлению не только нарушает нормативы (ПУЭ, ГОСТ Р 50571.3), но и создаёт реальные предпосылки для поражения током. При установке или модернизации электросети необходимо обеспечить надёжное соединение PE-проводника с соответствующей шиной заземления.

Как проверяется работоспособность защиты класса 1 при обслуживании

Для проверки защиты класса 1 используется контроль целостности защитного заземления и сопротивления изоляции между токоведущими частями и корпусом. Измерение проводится при отключённом питании оборудования с помощью мегаомметра или специализированного тестера.

Сопротивление защитного проводника между корпусом и клеммой заземления не должно превышать 0,1 Ом. Проверка проводится при помощи миллиомметра с током не менее 10 А, чтобы исключить влияние переходных сопротивлений. Если оборудование установлено стационарно, дополнительно проверяют соединение с контуром заземления здания.

Проверка проводится при каждом регламентном техническом обслуживании и при любом вмешательстве в электрическую часть устройства. Результаты фиксируются в журнале технического состояния, что позволяет отслеживать деградацию изоляции и соединений.
