Низковольтное оборудование характеризуется диапазоном номинального напряжения, который устанавливается международными и национальными стандартами. Обычно к низковольтному оборудованию относят устройства, работающие при напряжениях от 50 В до 1000 В переменного тока или от 75 В до 1500 В постоянного тока.
При проектировании и эксплуатации электроустановок важно строго придерживаться нормативных требований к допустимым значениям напряжения для обеспечения безопасности и надежности. Например, предельные значения напряжения для сетей переменного тока не должны выходить за рамки ±10% от номинала, что снижает риск перегрева и повреждений оборудования.
Классификация низковольтного оборудования учитывает не только величину напряжения, но и тип подключения, степень защиты от внешних воздействий и назначение. Важно учитывать, что различные типы оборудования (например, силовые трансформаторы, выключатели, приборы управления) имеют свои специфические ограничения по напряжению, влияющие на выбор средств защиты и методы монтажа.
Соблюдение регламентов по допустимым значениям напряжения обеспечивает оптимальные условия эксплуатации и снижает вероятность аварийных ситуаций, что особенно критично в промышленности и бытовом электроснабжении.

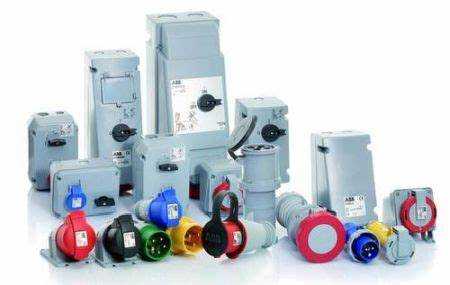

Технические критерии для классификации низковольтного оборудования
Ключевым параметром классификации служит номинальный ток, при котором устройство может работать без деградации характеристик и без угрозы перегрева. Для оборудования низковольтной категории максимально допустимый ток, как правило, не превышает 125 А для типовых автоматических выключателей и предохранителей.
Конструкция изоляции учитывает толщину и материал, обеспечивающие минимальное сопротивление пробою при указанном номинальном напряжении. Для низковольтных аппаратов стандартом установлены минимальные уровни диэлектрической прочности, обычно не ниже 2,5 кВ переменного тока для испытаний на пробой.
Температурный режим эксплуатации влияет на выбор компонентов. Для низковольтного оборудования рекомендуется эксплуатация в диапазоне от -25°C до +40°C, с максимальным повышением температуры токоведущих частей не выше 85°C при нормальных условиях работы.
Также важен класс защиты по степени пыле- и влагозащищенности (IP), который для большинства низковольтных устройств варьируется от IP20 до IP54 в зависимости от условий монтажа и эксплуатации.
При классификации учитываются также типы подключения (клеммные, пайка, разъемы), позволяющие обеспечить надежность электрического контакта и безопасность обслуживания. Использование сертифицированных материалов и соответствие нормативным документам (например, IEC 60947) является обязательным.

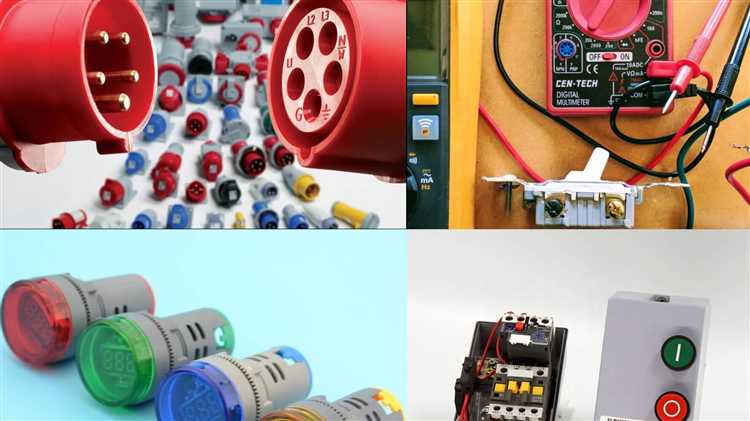

Нормативные документы и стандарты по низковольтному оборудованию
Низковольтное оборудование определяется и регулируется рядом нормативных документов, обеспечивающих безопасность и эксплуатационные характеристики. Ключевые стандарты и правила обязательны для проектирования, производства и эксплуатации.
- ГОСТ Р 51321.1-2007 – общий стандарт безопасности низковольтного оборудования, устанавливающий требования к конструкции, испытаниям и маркировке.
- ГОСТ 12.2.007.0-75 – нормы электробезопасности для оборудования с напряжением до 1000 В переменного тока и 1500 В постоянного.
- ПУЭ (Правила устройства электроустановок) – обязательный свод правил, где детально прописаны нормы установки и эксплуатации низковольтных систем.
- МЭК 60364 – международный стандарт, регламентирующий проектирование и монтаж низковольтных электрических систем, адаптирован в России.
- ГОСТ 30331.1-2003 – требования к электромеханическим параметрам и надежности низковольтного оборудования.
Допустимые значения напряжения для низковольтного оборудования в России обычно ограничены следующим диапазоном:
- Переменный ток: от 50 В до 1000 В;
- Постоянный ток: от 75 В до 1500 В.
Эти параметры строго регламентированы для обеспечения безопасности при эксплуатации и защиты от поражения электрическим током.
Производителям и монтажным организациям рекомендуется регулярно сверять характеристики оборудования с актуальными редакциями стандартов, а также соблюдать требования по сертификации и техническому контролю.
Диапазоны напряжений, относящихся к низковольтным системам
Низковольтное оборудование классифицируется по установленным нормативам в зависимости от величины рабочего напряжения. Основные диапазоны напряжений, относящиеся к низковольтным системам, определены следующим образом:
- Переменное напряжение (AC): от 50 В до 1000 В;
- Постоянное напряжение (DC): от 120 В до 1500 В.
При этом нижняя граница в 50 В для переменного напряжения обусловлена безопасностью эксплуатации и минимизацией риска поражения электрическим током.
Для промышленного и бытового низковольтного оборудования наиболее распространены следующие значения напряжений:
- 230 В (однофазное питание), стандарт в жилых и коммерческих зданиях;
- 400 В (трёхфазное питание), применяемое для мощного оборудования и производственных линий;
- 48 В, часто используемое в системах безопасности, телекоммуникациях и аккумуляторных батареях.
Допустимые пределы напряжений в низковольтных сетях должны учитываться с учетом стандартизированных отклонений:
- ±10% от номинального значения для бытовых сетей (например, для 230 В – диапазон 207–253 В);
- ±5% для чувствительного промышленного оборудования;
- особое внимание уделяется качеству питания при работе с низковольтным оборудованием, где превышение или понижение напряжения за пределы допустимых значений может привести к снижению эффективности или повреждению техники.
Использование оборудования, рассчитанного на напряжение выше 1000 В переменного или 1500 В постоянного, не относится к низковольтным системам и требует специальных мер защиты и изоляции.
Особенности эксплуатации оборудования при разных уровнях напряжения
Низковольтное оборудование, работающее в диапазоне от 50 до 1000 В переменного тока и от 75 до 1500 В постоянного тока, требует строгого соблюдения параметров напряжения для обеспечения безопасности и долговечности. При напряжениях до 230 В важно применять автоматические выключатели с чувствительностью не выше 30 мА, чтобы исключить опасность поражения электрическим током. При переходе к напряжениям от 400 В и выше возрастает требование к изоляционным материалам и расстояниям между токоведущими частями – минимальное расстояние должно составлять не менее 8 мм для предотвращения дуговых разрядов.
Эксплуатация оборудования при напряжении 380-400 В предусматривает обязательное использование устройств защитного отключения и заземления с сопротивлением не более 4 Ом. Не допускается использование проводников с сечением менее 2,5 мм² для линий питания мощных потребителей, чтобы избежать перегрева и падения напряжения более 5%. При напряжениях, приближенных к верхней границе низковольтного диапазона (до 1000 В), рекомендовано устанавливать дополнительную защиту от перенапряжений и применять измерительные приборы с классом точности не ниже 1.0.
Для постоянного тока в диапазоне до 1500 В критически важно контролировать полярность подключения и использовать специальные плавкие предохранители, рассчитанные на высокую чувствительность к коротким замыканиям. В условиях нестабильного напряжения рекомендуется предусматривать источники бесперебойного питания и стабилизаторы напряжения, чтобы минимизировать риск выхода оборудования из строя.

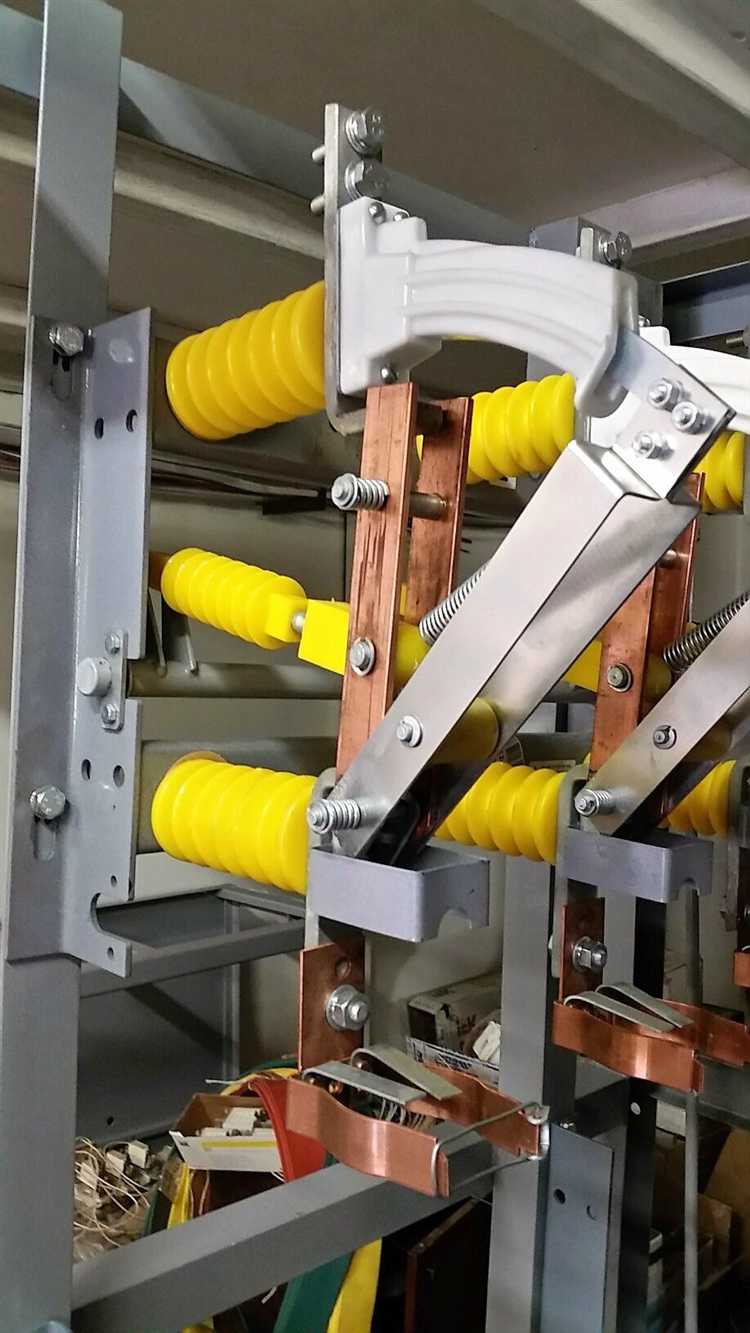

Безопасность и защита при работе с низковольтным оборудованием
Низковольтное оборудование, как правило, работает при напряжении до 1000 В переменного тока и до 1500 В постоянного тока. Несмотря на относительно низкие значения напряжения, неправильное обращение с таким оборудованием может привести к поражению электрическим током и другим травмам.
Для обеспечения безопасности необходимо соблюдать следующие меры:
1. Использовать только исправные устройства и комплектующие, соответствующие стандартам ГОСТ или международным нормам IEC. Проверка на целостность изоляции и отсутствие механических повреждений обязательна перед началом работы.
2. Применять средства индивидуальной защиты (СИЗ): изолирующие перчатки, защитные очки, диэлектрические коврики и обувь, особенно при выполнении ремонтных и монтажных работ.
3. Обеспечить правильное заземление и зануление оборудования для предотвращения возникновения опасных потенциалов на корпусах и металлических частях.
4. При работе с низковольтными цепями запрещается применять металлические инструменты без изоляционных покрытий. Инструменты должны быть маркированы как диэлектрические и иметь сертификаты соответствия.
5. Монтажные и ремонтные работы проводить только при отключённом напряжении и подтверждённом отсутствии опасных потенциалов с помощью специализированных тестеров и индикаторов напряжения.
6. Использовать автоматические защитные устройства – дифференциальные автоматы и УЗО, которые реагируют на утечку тока и отключают питание в течение миллисекунд, снижая риск поражения током.
7. Организовывать рабочие места с достаточным освещением и доступом к аварийным выключателям для быстрого отключения питания в экстренной ситуации.
8. Обучать персонал правилам электробезопасности с обязательным прохождением инструктажей и проверкой знаний, а также регулярным обновлением информации о новых требованиях и технологиях защиты.
Соблюдение этих требований значительно снижает риск несчастных случаев и обеспечивает долговременную эксплуатационную безопасность низковольтного оборудования.
Методы измерения и контроля напряжения в низковольтных сетях
Измерение напряжения в низковольтных сетях (до 1000 В) проводится с помощью специализированных приборов – вольтметров постоянного или переменного тока, цифровых мультиметров и стационарных систем контроля. Для точности измерений используют приборы с классом точности не ниже 1,0, что обеспечивает погрешность не более 1%.
При измерениях переменного напряжения рекомендуют использовать True RMS-измерители, которые учитывают форму сигнала искажения. Это важно для систем с нелинейными нагрузками, где стандартные приборы могут завышать или занижать показания.
Контроль напряжения в распределительных щитах и сетях выполняется с помощью автоматических систем мониторинга, способных фиксировать отклонения за пределы нормативных значений (обычно ±10% от номинала 230 В). Такие системы применяют оптические или электронные датчики с интеграцией в SCADA-системы.
При ручных измерениях важно соблюдать правила подключения: измерительный прибор подключается параллельно нагрузке, чтобы избежать искажений из-за сопротивления цепи. Максимальное допустимое напряжение прибора должно превышать контролируемое значение не менее чем на 20%.
Для контроля качества питания и анализа скачков напряжения используют осциллографы с функцией длительной записи. Это позволяет выявлять кратковременные перенапряжения и провалы, которые не фиксируются стандартными вольтметрами.
Регулярные проверки и поверки измерительных приборов обязаны проводиться не реже одного раза в год согласно нормативам ГОСТ и ПУЭ, что гарантирует достоверность данных и предотвращает аварийные ситуации.
Практические рекомендации по выбору низковольтного оборудования для бытовых и промышленных нужд
Выбор низковольтного оборудования начинается с определения допустимого напряжения, соответствующего стандартам ГОСТ и ПУЭ. Для бытовых систем обычно используется напряжение до 400 В, для промышленных – до 1000 В. Оборудование должно иметь маркировку с номинальным напряжением, не ниже максимального напряжения сети с учётом возможных колебаний.
Важным параметром является номинальный ток, который должен превышать максимальную нагрузку с запасом не менее 20%. При этом учитывайте пусковые токи электродвигателей и других индуктивных нагрузок, чтобы избежать преждевременного срабатывания защит.
Материалы корпуса и степень защиты (IP) выбирают с учётом условий эксплуатации. Для бытовых помещений достаточно IP20–IP31, для промышленных зон с повышенной пыле- и влагозащитой рекомендуется IP54 и выше. В агрессивных средах – оцинкованная сталь или пластик с повышенной стойкостью.
Для обеспечения безопасности обязательна установка защитных устройств: автоматических выключателей с характеристиками, соответствующими типу нагрузки (B, C, D) и УЗО с током утечки 30 мА для жилых помещений. В промышленных условиях используют УЗО с током утечки от 100 мА и выше в зависимости от специфики производства.
При выборе коммутационного оборудования обращайте внимание на количество и тип контактов, возможность монтажа в распределительных щитах и совместимость с существующей системой управления. Для крупного промышленного оборудования предпочтительны модульные устройства с возможностью расширения и дистанционного управления.
Монтаж должен выполняться с соблюдением требований ПУЭ и технических условий производителя. Качественный монтаж и правильное подключение обеспечат надёжность и длительный срок службы низковольтного оборудования.
Вопрос-ответ:
Что такое низковольтное оборудование с точки зрения нормативных документов?
Низковольтное оборудование — это электрические устройства, рассчитанные на работу при напряжении, не превышающем определённый предел, установленный стандартами. Обычно это аппараты, рассчитанные на напряжение до 1000 В переменного тока или до 1500 В постоянного тока. Такие устройства предназначены для использования в бытовых, коммерческих и промышленных условиях, где необходимо обеспечить безопасность эксплуатации и соответствие техническим требованиям.
Какие значения напряжения считаются допустимыми для низковольтного оборудования?
Допустимые значения напряжения для низковольтного оборудования обычно ограничены верхним пределом в 1000 В переменного тока и 1500 В постоянного тока. Внутри этого диапазона могут быть выделены более узкие категории, например, напряжение до 50 В, которое часто считается безопасным для прямого контакта. Эти пределы определены международными и национальными стандартами с целью обеспечения безопасности и надёжности работы оборудования.
Почему важно соблюдать границы напряжения при проектировании низковольтного оборудования?
Соблюдение установленных пределов напряжения необходимо для предотвращения аварийных ситуаций, таких как перегрев, короткие замыкания и поражение электрическим током. Низковольтное оборудование проектируется с учётом конкретных норм, которые обеспечивают его устойчивость к определённым уровням напряжения и минимизируют риск повреждений. Несоблюдение этих норм может привести к снижению безопасности пользователей и нарушению работы систем.
Как отличить низковольтное оборудование от оборудования с высоким напряжением?
Основное различие заключается в уровне номинального напряжения, на которое рассчитано устройство. Низковольтное оборудование предназначено для напряжения до 1000 В переменного тока или до 1500 В постоянного, тогда как оборудование высокого напряжения работает с более высокими значениями — выше этих пределов. Визуально и по маркировке на корпусе обычно указывается класс напряжения, что помогает определить тип оборудования.
Какие стандарты регулируют параметры низковольтного оборудования?
Параметры низковольтного оборудования регулируются рядом национальных и международных стандартов, например, ГОСТ, IEC 60204, IEC 60947 и другими. Эти документы устанавливают требования к уровню напряжения, электробезопасности, способам испытаний и маркировке. Они служат основой для проектирования, изготовления и эксплуатации оборудования, обеспечивая соответствие техники нормам безопасности и качества.
