Отопления какой коллектор для магистральной 20 трубы

При проектировании системы отопления с магистральной трубой диаметром 20 мм важнейшим элементом является правильно подобранный коллектор. Он обеспечивает равномерное распределение теплоносителя по контурам и влияет на эффективность работы всей системы. Диаметр коллектора должен соответствовать пропускной способности магистрали и числу подключаемых веток.

Рекомендуется выбирать коллекторы из материалов с высокой коррозионной стойкостью, таких как нержавеющая сталь или латунь, что значительно продлевает срок службы оборудования и минимизирует риск протечек. Для трубы 20 мм оптимальная производительность коллектора должна составлять не менее 1,5 м³/ч, что соответствует стандартной нагрузке в жилых и коммерческих зданиях средней площади.

Обязательным элементом коллектора является наличие встроенных расходомеров и балансировочных клапанов. Они позволяют точно настроить поток теплоносителя в каждом контуре, что исключает перегрев или недогрев отдельных помещений и повышает общую энергоэффективность системы.

При выборе коллектора необходимо учитывать максимальное рабочее давление – не ниже 6 бар, а также возможность интеграции с автоматикой для контроля температуры и давления. Такой подход обеспечивает стабильную и безопасную работу системы отопления, снижая эксплуатационные расходы и повышая комфорт в здании.

Какие типы коллекторов подходят для трубы диаметром 20 мм

Для магистральной трубы отопления диаметром 20 мм оптимальны коллекторы с условным проходом 20 мм, обеспечивающие минимальные потери давления и надежное подключение. Чаще всего используются два типа коллекторов: стандартные латунные и модульные нержавеющие.

Латунные коллекторы с резьбовыми соединениями подходят для систем с температурой до 110 °C и давлением до 10 бар. Они обеспечивают герметичность и простоту монтажа при помощи накидных гаек под трубу 20 мм. Такие коллекторы совместимы с полипропиленовыми и металлопластиковыми трубами соответствующего диаметра.

Нержавеющие модульные коллекторы предпочтительны при повышенных требованиях к коррозионной стойкости и долговечности. Они выдерживают температуры до 150 °C и давление до 16 бар. В таких коллекторах часто предусмотрены интегрированные запорные клапаны и расходомеры, что облегчает регулировку и балансировку системы.

Также применимы коллекторы с пресс-фитингами, которые упрощают монтаж без использования резьбовых переходников. Они обеспечивают надежное соединение с трубами 20 мм, устойчивы к вибрациям и минимизируют вероятность протечек.

Выбор конкретного типа коллектора зависит от требований к давлению, температуре, материалу труб и необходимости регулировки потока. Для стандартных отопительных систем с трубами 20 мм чаще выбирают латунные резьбовые коллекторы, для более сложных – нержавеющие модульные с встроенной арматурой.

Материалы изготовления коллекторов: преимущества и недостатки

• Латунь
  • Высокая механическая прочность, выдерживает давление до 10 бар и температуру до 120 °C.
  • Устойчивость к коррозии в условиях горячей воды, но подвержена образованию оксидных пленок, что может снижать проходимость при длительной эксплуатации.
  • Хорошая герметичность резьбовых соединений, но требует качественной резьбовой изоляции для предотвращения протечек.
  • Стоимость выше пластиковых аналогов, но ниже нержавеющей стали.
• Нержавеющая сталь
  • Максимальная коррозионная стойкость, выдерживает агрессивные среды и температурные нагрузки до 150 °C.
  • Сохраняет прочность при давлении свыше 16 бар, подходит для промышленных систем отопления.
  • Высокая цена и сложность монтажа из-за необходимости сварки или использования специализированных фитингов.
  • Долговечность превышает 30 лет при правильной эксплуатации.
• Пластик (ПП, ПЭ)
  • Легкость и простота монтажа с использованием компрессионных или клеевых соединений.
  • Ограничение по температуре – обычно до 70–90 °C, что подходит для систем с низкотемпературным отоплением.
  • Чувствительность к механическим повреждениям и воздействию ультрафиолета при открытой установке.
  • Низкая цена и устойчивость к внутренней коррозии, но подверженность деформации при длительном нагреве выше допустимых значений.

Рекомендуется выбирать латунные коллекторы для бытовых систем с температурой до 120 °C и давлением до 10 бар. Для промышленных объектов или систем с агрессивными теплоносителями лучше использовать нержавеющую сталь. Пластиковые коллекторы подходят для энергоэффективных систем с низкотемпературным отоплением, где важна простота монтажа и невысокие эксплуатационные нагрузки.

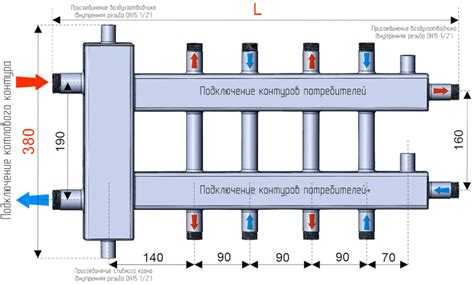

Особенности конструкции коллекторов для магистрального трубопровода

Важной особенностью является наличие встроенных балансировочных клапанов, которые позволяют точно регулировать расход в каждой ветке коллектора. Они обеспечивают стабильность температуры и предотвращают перерасход энергии. Кроме того, на коллекторах устанавливают воздухоотводчики и сливные краны для автоматического удаления воздуха и быстрого обслуживания системы.

Количество выходов на коллекторе должно соответствовать числу отопительных контуров, при этом их расположение оптимизировано для удобства подключения и минимизации длины трубопроводов. Диаметр выходных патрубков обычно совпадает с магистральной трубой – 20 мм, что исключает падение давления.

Коллекторы оборудованы резьбовыми соединениями стандарта G¾ или G1, обеспечивающими герметичное и надежное крепление труб. Для снижения вибраций и шума корпус имеет толстостенные стенки и специальные уплотнители из EPDM. В комплекте поставляются крепежные элементы для фиксирования коллектора на стене или в коллекторном шкафу.

Использование модульных конструкций с возможностью расширения коллектора позволяет адаптировать систему под конкретные задачи без полной замены узла. Это существенно упрощает модернизацию отопления и снижает затраты на обслуживание.

Как рассчитать необходимое количество выходов на коллекторе

Количество выходов на коллекторе определяется числом отопительных контуров, которые необходимо подключить к магистральной трубе диаметром 20 мм. Для точного расчёта важно учитывать конструкцию системы и параметры каждого отопительного контура.

1. Определите количество независимых контуров отопления. Каждый радиатор или группа радиаторов, регулируемых отдельно, требует отдельного выхода на коллекторе.
2. Учитывайте тип разводки: для последовательной разводки требуется меньше выходов, для параллельной – количество выходов совпадает с числом контуров.
3. Рассчитайте суммарный расход теплоносителя в каждом контуре. При максимальном расходе на магистральной трубе не должно возникать гидравлических ограничений.
4. Исходя из максимального расхода магистрали, выберите коллектор, способный обеспечить необходимое число выходов без снижения давления и производительности.
5. Добавьте запас по выходам: рекомендуется предусмотреть минимум 10–15% дополнительных выходов для возможного расширения системы.

Пример: при 5 радиаторных контурах, подключённых параллельно, выбирается коллектор с 6 выходами – 5 основных и 1 запасной.

Недостаток выходов приводит к снижению управляемости системы, избыток – к усложнению монтажа и росту стоимости оборудования.

Критерии выбора места установки коллектора на магистральной трубе

Для магистральной трубы отопления диаметром 20 мм оптимальное место установки коллектора определяется рядом технических факторов. В первую очередь, необходимо обеспечить прямой доступ для обслуживания и замены оборудования – рекомендуется монтировать коллектор на высоте не ниже 0,8 метра от пола и не выше 1,5 метра. Это позволит оперативно проводить регулировку и диагностику без демонтажа элементов.

Второй критерий – минимизация гидравлических потерь. Коллектор должен располагаться максимально близко к источнику тепла, чтобы сократить длину магистральных труб и избежать падения давления. При удалении коллектора более чем на 2 метра увеличиваются теплопотери и снижается эффективность системы.

Третий аспект – обеспечение равномерного распределения теплоносителя. Установка коллектора непосредственно на магистральной трубе перед разводкой к отопительным приборам гарантирует стабильное давление и температурный режим на каждом контуре.

Четвертый фактор – доступность подключения дополнительных контуров и возможность расширения системы. Место должно позволять легко монтировать дополнительные ответвления без переборки всего узла.

Наконец, важно учитывать конструктивные особенности помещения: коллектор не должен перекрывать проходы и размещаться в зонах с повышенной влажностью или температурными перепадами, чтобы предотвратить коррозию и нарушение герметичности соединений.

Совместимость коллектора с разными системами отопления

Выбор коллектора для магистральной трубы отопления диаметром 20 мм требует учета типа системы отопления и ее технических характеристик. Для традиционных однотрубных систем с естественной циркуляцией подходят коллекторы с минимальным гидравлическим сопротивлением и возможностью балансировки потоков. Важно, чтобы материал коллектора был устойчив к температуре до 95 °C и давлению не менее 6 бар, что соответствует стандартным параметрам котлов на твердом топливе и газовых систем.

В системах с принудительной циркуляцией и несколькими контурами рекомендуется использовать коллекторы с интегрированными расходомерами и регулировочными вентилями. Это обеспечивает точное распределение теплоносителя и позволяет избежать перегрева или недогрева отдельных участков. Для таких систем оптимальны изделия из нержавеющей стали или латуни с защитой от коррозии и внутренним покрытием, предотвращающим образование отложений.

В теплых полах с низкотемпературным теплоносителем коллектор должен обеспечивать возможность подключения нескольких контуров с разной длиной и расходом. Предпочтительны модели с независимой регулировкой температуры на каждом выходе и встроенным воздухоотводчиком. Также необходимо учитывать совместимость с PEX или металлопластиковыми трубами, обеспечивая герметичное соединение с фитингами соответствующего типа.

Для систем с несколькими источниками тепла (например, котел и тепловой насос) коллектор должен быть рассчитан на различия температур и иметь возможность установки гидравлических стрелок и дополнительных устройств для разделения контуров. Это снижает риск гидроударов и повышает эффективность работы всей системы.

Наличие сертификатов соответствия и рекомендации производителей оборудования важны для гарантированной совместимости коллектора с конкретными типами систем отопления и обеспечения долгосрочной надежности.

Тонкости монтажа и подключения коллектора к трубе 20 мм

Перед монтажом трубу 20 мм следует тщательно очистить от загрязнений и заусенцев с помощью специального инструмента – фаскоснимателя. Это обеспечит плотное и ровное прилегание фитинга. Для уплотнения резьбовых соединений используется только лен или специальные пасты на основе фторопласта, которые не разрушают резьбу и не теряют эластичности при нагреве.

Монтаж коллектора лучше выполнять с использованием переходников с внутренней резьбой на трубу 20 мм, предварительно нанесённой уплотнительной лентой. Все резьбовые соединения следует затягивать с усилием, достаточным для исключения протечек, но без чрезмерного излома резьбы – оптимальный момент затяжки определяется по инструкции производителя фитингов.

При подключении важно соблюдать правильное направление потока теплоносителя, обозначенное стрелками на коллекторе, чтобы избежать гидравлических потерь и обеспечить равномерное распределение тепла. Для фиксации коллектора к стене используют крепеж с антивибрационными прокладками, снижающими шум и предотвращающими механические повреждения труб.

После завершения монтажа выполняется гидравлическое испытание системы давлением на 1,5–2 раза превышающим рабочее. Тестирование позволяет выявить скрытые дефекты соединений и исключить протечки в будущем. При обнаружении малейших подтеков соединения нужно повторно разобрать, очистить и заново уплотнить.

Вопрос-ответ:

Как правильно подобрать коллектор для магистральной трубы отопления диаметром 20 мм?

При выборе коллектора для трубы отопления диаметром 20 мм следует учитывать несколько параметров: материал изготовления, максимальное рабочее давление и количество выходов. Важно, чтобы диаметр входа коллектора соответствовал диаметру магистральной трубы, чтобы избежать потерь давления и обеспечить равномерное распределение теплоносителя. Также стоит обратить внимание на совместимость с системой отопления и способ монтажа, чтобы обеспечить надежную эксплуатацию.

Какие материалы коллектора лучше подходят для систем отопления с магистральной трубой 20 мм?

Коллекторы из латуни и нержавеющей стали считаются наиболее долговечными и устойчивыми к коррозии. Латунные изделия хорошо справляются с высоким давлением и температурой, а также имеют приемлемую стоимость. Нержавеющая сталь отличается высокой прочностью и стойкостью к агрессивным средам, что делает её подходящей для сложных условий эксплуатации. Пластиковые коллекторы применяют в системах с невысоким давлением и температурой, однако они менее долговечны.

Какие особенности монтажа коллектора нужно учитывать при установке на магистральную трубу диаметром 20 мм?

Монтаж коллектора требует точного соединения с магистральной трубой без перекосов и с использованием качественных уплотнителей. Необходимо обеспечить доступ к каждому выходу для удобства обслуживания и регулировки. Рекомендуется фиксировать коллектор на жесткой опоре, чтобы избежать вибраций и повреждений трубопровода. Также важно проверить герметичность соединений и обеспечить возможность расширения системы в будущем.

Как влияет количество выходов коллектора на работу системы отопления с магистральной трубой 20 мм?

Количество выходов коллектора определяет, сколько контуров отопления можно подключить одновременно. Если выходов слишком мало, система будет ограничена в возможностях распределения тепла, что может привести к неравномерному прогреву помещений. С другой стороны, слишком большое количество выходов при недостаточном диаметре магистрали может снизить давление теплоносителя и ухудшить работу всей системы. Поэтому выбор оптимального числа выходов должен основываться на проекте отопления и потребностях здания.
