Первичная обмотка трансформатора – это один из ключевых элементов, через который подаётся электрическая энергия для последующего преобразования. Она представляет собой медный или алюминиевый провод, намотанный на магнитопровод, к которому подключается источник переменного напряжения. Электрический ток, проходя через неё, создаёт переменное магнитное поле, индуцирующее напряжение во вторичной обмотке.
Количество витков в первичной обмотке определяет, какое напряжение будет восприниматься и какое напряжение возникнет во вторичной цепи. Например, при работе с трансформаторами 220/12 В первичная обмотка имеет в разы больше витков, чем вторичная. При этом важно учитывать частоту тока: стандартные трансформаторы рассчитаны на 50 или 60 Гц. Отклонение от этих значений снижает эффективность и может вызвать перегрев обмотки.
Материал провода должен обладать низким сопротивлением и высокой термостойкостью. Применение эмалированной меди – стандарт для большинства трансформаторов средней мощности. Алюминий используется реже из-за меньшей проводимости и большей толщины, необходимой для компенсации потерь.
При проектировании важно учитывать токовую нагрузку, чтобы избежать насыщения магнитопровода. Если первичная обмотка слишком длинная или витки уложены с нарушением геометрии, возникают дополнительные потери на вихревые токи и тепловыделение. Оптимизация расположения витков и выбор сечения провода снижают вероятность отказа и улучшают КПД трансформатора.
Назначение первичной обмотки в конструкции трансформатора

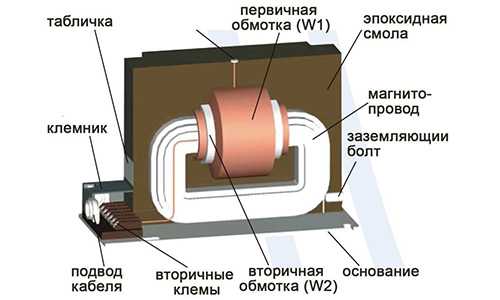

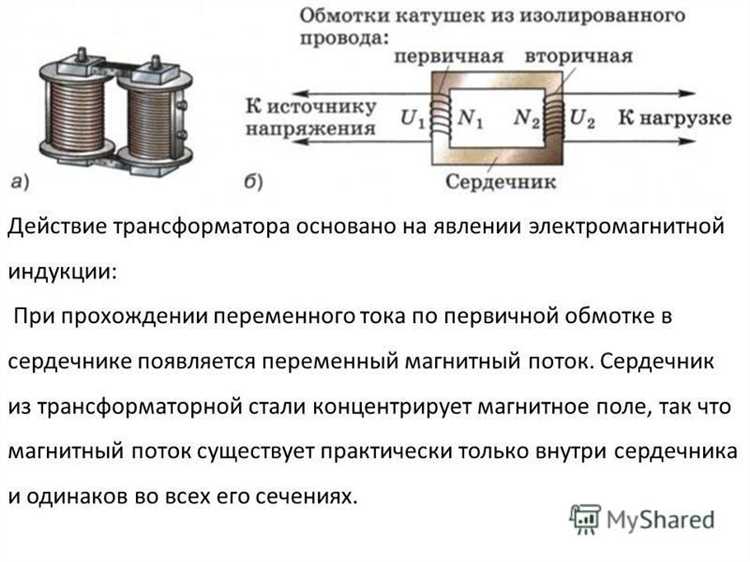

Первичная обмотка трансформатора предназначена для приёма электрической энергии от внешнего источника. Именно на неё подаётся переменное напряжение, вызывающее в сердечнике магнитный поток. Этот поток индуцирует электродвижущую силу во вторичной обмотке, обеспечивая гальваническую развязку и преобразование параметров напряжения и тока.
Количество витков первичной обмотки рассчитывается исходя из значения входного напряжения и требуемого магнитного потока в сердечнике. Например, при увеличении напряжения необходимо увеличить число витков, чтобы избежать насыщения магнитопровода. Сопротивление проводника подбирается с учётом допустимого нагрева, что критично для сохранения электромагнитных характеристик и обеспечения длительного срока службы.
Материал провода первичной обмотки – обычно медь или алюминий – влияет на эффективность трансформатора. Медь предпочтительнее при высоких токах из-за меньшего удельного сопротивления. Изоляция обмотки подбирается с учётом рабочей частоты и максимального напряжения, чтобы исключить пробой и межвитковое замыкание.

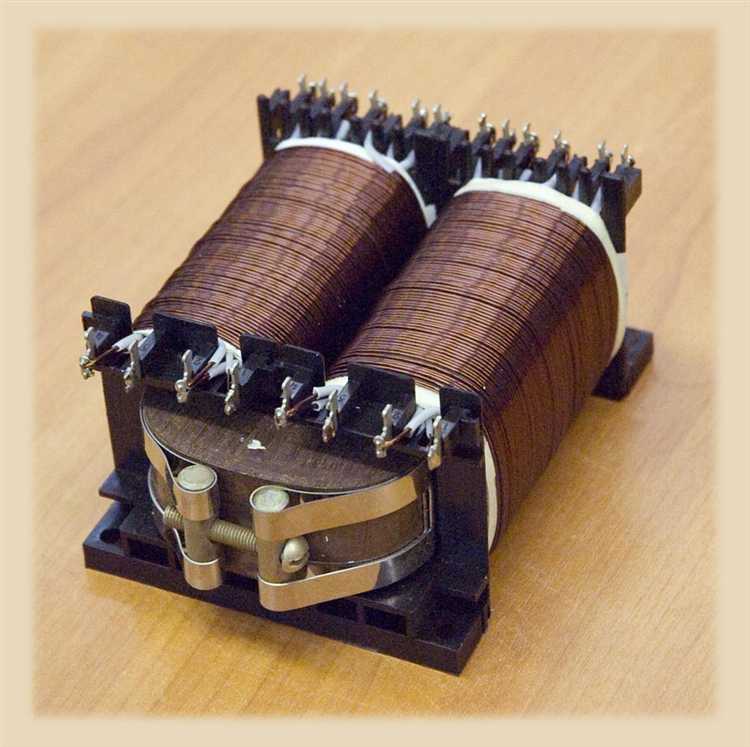

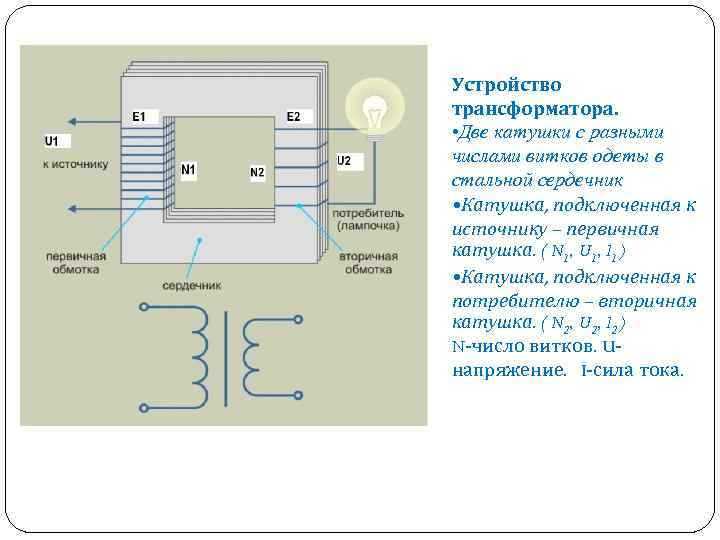

Размещение первичной обмотки относительно вторичной важно для минимизации потерь и обеспечения эффективного магнитного сцепления. В большинстве конструкций первичная обмотка располагается ближе к сердечнику, обеспечивая максимальную магнитную связь и снижая рассеяние потока.
Как определяется количество витков в первичной обмотке
Количество витков в первичной обмотке трансформатора рассчитывается с учётом напряжения на входе, частоты тока и допустимой индукции в магнитопроводе. Точный расчёт позволяет избежать насыщения сердечника и обеспечивает стабильную работу устройства.
- Исходное напряжение (U₁) – ключевой параметр. Чем выше напряжение, тем больше витков необходимо для предотвращения перенасыщения сердечника.
- Частота сети (f), обычно 50 Гц. При увеличении частоты можно использовать меньше витков при тех же условиях индукции.
- Индукция в сердечнике (Bₘ) – максимально допустимое значение, зависящее от материала магнитопровода. Для ферритов – около 0,3 Тл, для электротехнической стали – до 1,5 Тл.
- Площадь сечения сердечника (S) в квадратных метрах. Чем больше площадь, тем меньше витков потребуется.
Формула для расчёта числа витков:
N₁ = U₁ / (4,44 × f × Bₘ × S)
- U₁ – напряжение в вольтах
- f – частота в герцах
- Bₘ – максимальная индукция в теслах
- S – площадь сечения сердечника в м²
Важно учитывать также допустимую плотность тока в проводе, чтобы не допустить перегрева. На практике, при проектировании маломощных трансформаторов для сети 220 В и частоте 50 Гц, используют ориентировочно 40 витков на вольт для стальных сердечников с индукцией около 1,2 Тл.
При расчёте всегда следует делать поправку на потери и технологические допуски. Рекомендуется опытная проверка на стенде до окончательной сборки устройства.
Влияние типа тока и напряжения на параметры первичной обмотки
Тип тока (переменный или постоянный) напрямую определяет конструкцию и расчетные параметры первичной обмотки. При использовании переменного тока в основе лежит электромагнитная индукция, что требует учета индуктивного сопротивления. В этом случае критичны такие параметры, как частота и форма сигнала, так как они влияют на реактивные потери и насыщение магнитопровода. Для сетевой частоты 50 Гц плотность тока обычно не превышает 2,5–3 А/мм², чтобы ограничить нагрев обмотки.
При постоянном токе трансформатор не работает как устройство преобразования напряжения, так как не создается переменное магнитное поле. Тем не менее, при подаче постоянного напряжения на первичную обмотку возможен перегрев из-за отсутствия самоиндукции. Поэтому важно обеспечить защиту от подачи постоянного напряжения на трансформатор переменного тока.
Уровень напряжения влияет на выбор сечения провода и изоляции. Чем выше напряжение – тем больше должно быть межвитковое расстояние и толще изоляционный слой. При напряжении выше 1 кВ применяются специальные пропитки и многоуровневая изоляция. Для низковольтных обмоток (до 100 В) допустимо плотное витковое размещение, что минимизирует габариты и потери меди.
Соотношение между входным напряжением и требуемой мощностью трансформатора определяет число витков обмотки. Для повышения эффективности важно учитывать величину ЭДС на виток. При превышении оптимального значения увеличиваются потери на вихревые токи в магнитопроводе.
Таким образом, проектирование первичной обмотки требует точного учета характеристик тока и напряжения, включая их величину, форму, частоту и стабильность. Пренебрежение этими факторами приводит к снижению КПД, перегреву и сокращению срока службы трансформатора.
Материалы, используемые для изготовления первичной обмотки
Для изготовления первичной обмотки трансформатора применяются проводники с высокой электропроводностью и термической устойчивостью. Наиболее распространённый выбор – медь и алюминий, каждый из которых обладает специфическими характеристиками.
- Медные проводники обеспечивают минимальное сопротивление при высокой плотности тока. Электропроводность меди составляет около 58 МСм/м, что позволяет уменьшить диаметр провода без потерь мощности. Медь устойчива к окислению, легко поддаётся пайке и надёжно изолируется.
- Алюминиевые проводники имеют меньшую массу и стоят дешевле, но уступают меди по проводимости (около 37 МСм/м). При использовании алюминия необходимо увеличивать сечение провода и тщательно контролировать соединения, чтобы избежать перегрева и окисления на контактах.
Выбор изоляционного материала зависит от рабочей температуры и напряжения. Распространённые варианты:
- Эмаль – органическое покрытие, используемое для проводов малой и средней мощности. Обеспечивает тонкий изолирующий слой, устойчивый к нагреву до 200 °C.
- Стекловолокно с лаковой пропиткой – применяется при температурных режимах выше 200 °C. Обеспечивает высокую механическую прочность и устойчивость к вибрациям.
- Полиимидные пленки (например, Kapton) – для высоковольтных и ответственных трансформаторов. Имеют отличную диэлектрическую прочность и термостойкость до 250 °C.
Для высокочастотных трансформаторов применяются ленты из фольги (чаще медной) или многожильные провода типа Litz, которые уменьшают потери на эффекте скин-слоя и вихревые токи.
Способы подключения первичной обмотки в электрическую цепь
Первичная обмотка трансформатора подключается к источнику переменного тока, напряжение которого соответствует номинальному значению обмотки. При выборе схемы подключения учитываются параметры сети и назначение трансформатора.
Однофазное подключение осуществляется двумя способами: непосредственно к фазе и нулю (для сетей 220 В) или через автоматический выключатель для защиты от перегрузки. Такой вариант применяется в бытовых устройствах и осветительных системах.
Трёхфазные трансформаторы подключаются по схеме «звезда» или «треугольник». Схема «звезда» обеспечивает возможность использования нейтрального провода и подходит для нагрузки с несимметричным током. При этом линейное напряжение делится на √3, снижая нагрузку на обмотку. Схема «треугольник» применяется при равномерной нагрузке и обеспечивает максимальное использование мощности сети.
Категорически запрещено подключать первичную обмотку к источнику постоянного тока: в этом случае не возникает электромагнитной индукции, а сердечник быстро насыщается, вызывая перегрев.
Роль первичной обмотки в передаче и трансформации энергии

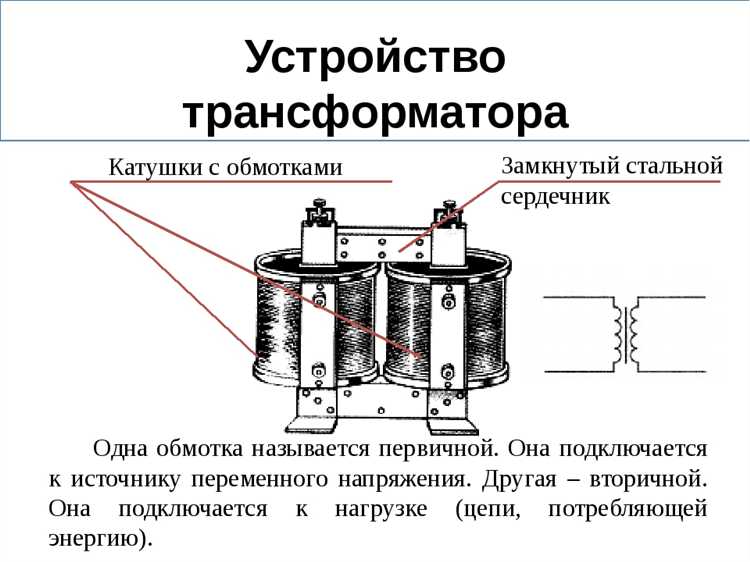

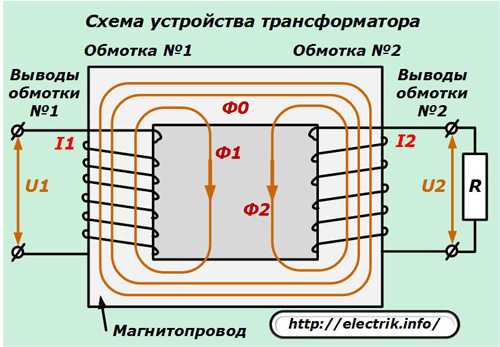

Первичная обмотка трансформатора служит входной цепью, через которую поступает переменный ток с определённым напряжением и частотой. Она формирует магнитное поле в сердечнике, которое обеспечивает индукцию напряжения во вторичной обмотке. Основное назначение первичной обмотки – создание магнитного потока, пропорционального приложенному напряжению, с минимальными потерями.
Выбор материала провода и количество витков первичной обмотки напрямую влияют на эффективное преобразование энергии. Для снижения потерь важна оптимальная толщина проводника, обеспечивающая допустимый ток без перегрева, а также высококачественная изоляция для предотвращения коротких замыканий и пробоев.
Неправильный расчёт числа витков первичной обмотки приводит к отклонениям в коэффициенте трансформации, что снижает точность выходного напряжения и увеличивает внутренние потери. Для частот выше 50 Гц ключевым фактором является минимизация индуктивных потерь за счёт корректного распределения витков и качественного сердечника.
В условиях высоких нагрузок первичная обмотка должна выдерживать токи пускового и максимального режимов, поэтому её сечение рассчитывается с учётом коэффициента запаса по тепловой устойчивости. Кроме того, конструкция обмотки должна обеспечивать равномерное распределение температуры для увеличения срока службы трансформатора.
При проектировании трансформатора первичная обмотка взаимодействует с системами защиты и регулировки, что требует точного подключения и соответствия стандартам по электробезопасности и электромагнитной совместимости. Регулярный контроль состояния обмотки позволяет предотвратить аварийные ситуации и поддерживать стабильность работы всей энергосистемы.
Распространённые проблемы и неисправности первичной обмотки
Короткое замыкание между витками – основная причина перегрева и выхода трансформатора из строя. Возникает из-за механических повреждений изоляции или дефектов намотки. Для диагностики применяют измерения сопротивления и тесты на диэлектрическую прочность. Рекомендуется регулярная проверка и замена повреждённых изоляторов.
Обрыв проводника вызывает потерю электрической цепи и полный отказ трансформатора. Часто связан с вибрациями или усталостными трещинами в проводе. Локализовать место обрыва помогает метод импульсного рефлектометра (TDR). Важно соблюдать монтажные нормы и фиксировать обмотки для предотвращения механических нагрузок.
Нарушение изоляции между обмотками и корпусом приводит к утечкам тока и опасным замыканиям на землю. Проверка осуществляется с помощью мегомметра с напряжением не менее 500 В. При снижении сопротивления изоляции ниже 1 МОм требуется замена изоляционного материала или полная перемотка.
Перегрев из-за несоответствия номинальной нагрузки снижает срок службы первичной обмотки. Следует контролировать ток нагрузки и температуру обмотки с помощью встроенных датчиков или внешних термодатчиков. Рекомендуется использовать термозащиту с автоматическим отключением при превышении предельных значений.
Механические деформации и смещения витков приводят к ухудшению распределения магнитного поля и увеличению индуктивных потерь. Регулярный осмотр и корректировка креплений помогают избежать этого. При значительных деформациях требуется повторная намотка или замена обмотки.
Методы диагностики и проверки состояния первичной обмотки
Основной метод диагностики первичной обмотки – измерение её сопротивления с помощью мостов постоянного тока. Стабильные значения сопротивления без значительных отклонений свидетельствуют о целостности проводников и отсутствии обрывов.
Для выявления изоляционных дефектов применяют измерение сопротивления изоляции мегомметром при напряжениях от 500 В до 5 кВ в зависимости от номинального класса трансформатора. Показатели ниже нормативных значат пробои или старение изоляционного материала.
Термический контроль выполняется с помощью инфракрасной термографии. Перегрев участков первичной обмотки указывает на локальные дефекты, плохие контакты или нарушения охлаждения.
Для обнаружения скрытых механических повреждений используется метод электромагнитного импульсного тестирования, фиксирующий изменение параметров импульса, отражающего состояние витков и их расположение.
Диагностика по гармоническому анализу токов первичной обмотки позволяет выявить частичные замыкания между витками и дефекты магнитной системы, анализируя спектр токовых гармоник при номинальной нагрузке.
Регулярное выполнение комплексных испытаний с применением вышеперечисленных методов обеспечивает своевременное выявление дефектов и предупреждение отказов трансформатора.
Вопрос-ответ:
Что представляет собой первичная обмотка трансформатора и какую функцию она выполняет?
Первичная обмотка — это одна из двух главных обмоток трансформатора, к которой подается исходное электрическое напряжение. Она создает магнитное поле, которое затем индуцирует напряжение во вторичной обмотке. Благодаря этому обеспечивается передача энергии между цепями с разными уровнями напряжения.
Из какого материала обычно делают провод для первичной обмотки и почему?
Чаще всего для первичной обмотки используют медный провод, поскольку медь обладает высокой электропроводностью и хорошей теплопроводностью. Это позволяет снизить потери энергии и избежать перегрева, что повышает надежность работы трансформатора.
Почему число витков в первичной обмотке трансформатора важно для его работы?
Количество витков напрямую влияет на величину создаваемого магнитного потока и, соответственно, на напряжение, которое индуцируется во вторичной обмотке. Правильно подобранное число витков позволяет получить необходимое соотношение напряжений между входом и выходом трансформатора.
Какие параметры первичной обмотки влияют на потери энергии в трансформаторе?
Основные параметры — сопротивление проводника и качество изоляции. Чем выше сопротивление, тем больше тепловых потерь при прохождении тока. Также важна надежность изоляции, чтобы избежать коротких замыканий и утечек тока, что также снижает эффективность устройства.
Можно ли использовать первичную обмотку трансформатора для изменения частоты электрического сигнала?
Первичная обмотка не предназначена для изменения частоты. Она служит для передачи энергии и преобразования напряжения, а частота входного сигнала остается неизменной при прохождении через трансформатор. Для изменения частоты нужны другие устройства, например, частотные преобразователи.
Что такое первичная обмотка трансформатора и какую роль она выполняет?
Первичная обмотка трансформатора — это группа проводников, намотанных на магнитопровод, к которым подается напряжение от внешнего источника. Она создает магнитное поле, которое индуцирует напряжение во вторичной обмотке, обеспечивая передачу электрической энергии между цепями с разными параметрами. Таким образом, первичная обмотка отвечает за преобразование входного электрического сигнала в магнитный поток внутри трансформатора.
