Однофазные трансформаторы мощностью от 500 В·А при включении в сеть без пусковой схемы могут вызывать значительные броски тока – до 10–15 номиналов. Это создает риск повреждения контактов реле, срабатывания автоматических выключателей и перегрузки питающей линии. Применение симисторного пуска позволяет существенно снизить амплитуду начального тока за счет постепенного увеличения напряжения на первичной обмотке.
Симисторный пуск реализуется посредством фазоимпульсного управления, при котором симистор открывается в заданный момент фазы синусоиды. Управляющая схема на основе схемы детектирования перехода через ноль и программируемого контроллера обеспечивает точную задержку открытия. Это позволяет реализовать мягкий старт, исключая насыщение магнитопровода.
Для трансформаторов с высоким коэффициентом насыщения сердечника критически важно начинать подачу напряжения с нуля, синхронизированно с фазой сети. Неправильный момент включения может привести к резкому росту магнитного потока и кратковременному перегреву обмоток. Симисторный пуск устраняет эти эффекты и увеличивает срок службы оборудования.
Рекомендуется использовать симисторы с допустимым током не менее 1,5 номинального пускового тока трансформатора. Кроме того, следует предусмотреть схему ограничения dv/dt и тепловую защиту. Практическая реализация может быть выполнена на основе микроконтроллера с функцией измерения напряжения и синхронизацией по фазе, либо с применением специализированных фазоимпульсных драйверов типа MOC3023 с оптогальванической развязкой.

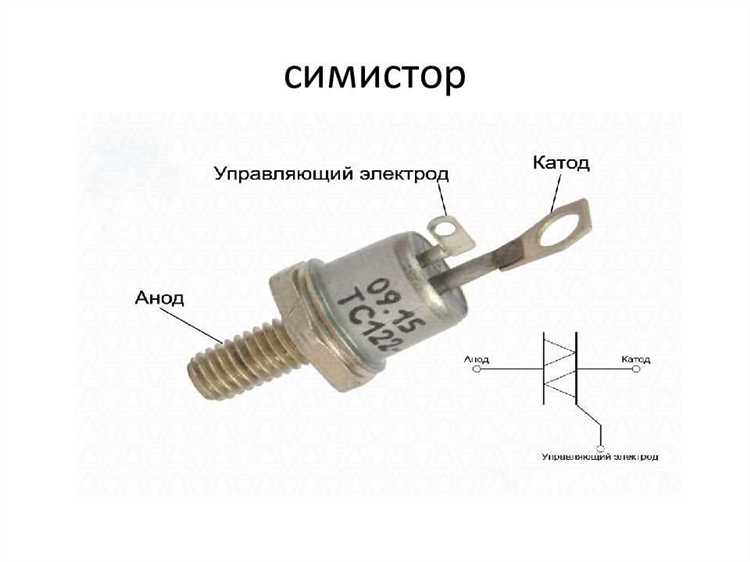

Назначение симистора в схеме пуска трансформатора
Симистор в цепи пуска однофазного трансформатора выполняет ключевую функцию – управление током в момент включения. При прямом подключении трансформатора к сети возможен резкий бросок тока, достигающий 8–12 номинальных значений. Это связано с насыщением магнитопровода и фазой напряжения в момент замыкания цепи.
Симистор позволяет включать трансформатор в определённый момент синусоиды, минимизируя пусковой ток. Наиболее эффективным считается включение вблизи пикового значения напряжения, когда ΔB (изменение магнитной индукции) минимально. Для реализации этого требуется синхронизация управляющих импульсов симистора с сетевым напряжением.
При использовании симистора достигается снижение механических и тепловых нагрузок на обмотки и сердечник трансформатора. Это увеличивает ресурс оборудования, снижает вероятность срабатывания защитных автоматов и уменьшает электромагнитные помехи.
Рекомендуется применять схемы с фазоимпульсным управлением или использованием оптосимисторов с функцией перехода через ноль. Это обеспечивает точность включения и гальваническую развязку управляющей цепи.
Симистор также может быть использован для поэтапного увеличения напряжения на первичной обмотке путём широтно-импульсной модуляции, что позволяет избежать насыщения и обеспечить мягкий старт трансформатора.
Выбор симистора по току и напряжению для конкретного трансформатора
- Номинальное напряжение симистора должно быть минимум в 2,5 раза выше амплитудного значения питающего напряжения. Для сети 230 В амплитуда составляет около 325 В, следовательно, симистор должен быть рассчитан не менее чем на 800 В. Это обеспечивает запас по пробою при коммутационных всплесках и переходных процессах.
- По току симистор подбирается с учетом пускового тока трансформатора, который может превышать номинальный в 6–12 раз. Например, если трансформатор рассчитан на 3 А в рабочем режиме, пусковой ток может достигать 30 А и выше в течение первых миллисекунд. Следовательно, симистор должен выдерживать пиковые токи порядка 40–50 А при длительности до 10 мс.
- Среднеквадратичное значение тока через симистор (IT(RMS)) должно быть не меньше рабочего тока трансформатора с запасом 20–30%. Для трансформатора с номинальной нагрузкой 3 А разумный выбор – симистор на 4–5 А IT(RMS).
- Важен параметр I²t – термическая стойкость к одиночному импульсу перегрузки. Он должен быть больше, чем расчетный I²t пускового тока трансформатора. Если пусковой импульс длится 8 мс с пиком 40 А, I²t ≈ 12,8 A²s. Выбирают симистор с I²t не менее 30–40 A²s.
- Обращайте внимание на чувствительность управляющего электрода (gate). При использовании оптосимистора (например, MOC3021), выбирайте симистор с током открывания не выше 50 мА и током удержания до 100 мА.
Рекомендуемые модели для трансформаторов мощностью до 1 кВА: BTA16-800CW, BTA24-800B, BTB12-800BW. Они обеспечивают достаточный запас по напряжению и устойчивы к кратковременным перегрузкам.

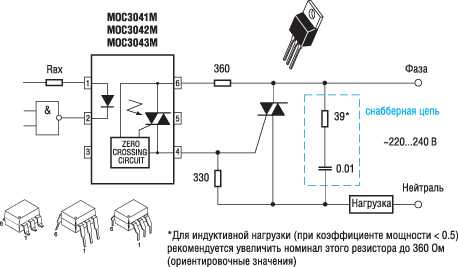

Особенности подключения симистора в первичную цепь трансформатора
При включении симистора в первичную обмотку трансформатора необходимо учитывать индуктивный характер нагрузки. Симистор должен управляться импульсами, синхронизированными с напряжением сети, чтобы обеспечить устойчивое открытие на каждом полупериоде. Использование оптосимистора с фазоимпульсным управлением (например, MOC3023 в связке с BT136) обеспечивает надежную коммутацию при наличии реактивной составляющей.
Подключение симистора выполняется последовательно с первичной обмоткой. Обязательна установка RC-цепи (snubber) между анодами симистора для подавления перенапряжений, вызванных коммутацией тока индуктивности. Типичные значения компонентов цепи подавления: сопротивление 100–150 Ом, конденсатор 0,01–0,1 мкФ, рассчитанный на напряжение не менее 400 В.
Для исключения ложных срабатываний от dV/dt необходимо выбирать симисторы с высокой устойчивостью к крутизне фронта напряжения – не менее 100 В/мкс. В случае работы с трансформаторами мощностью свыше 300 Вт предпочтительно применять симисторы с током не менее 8 А и тепловым радиатором, обеспечивающим рассеивание мощности не менее 5 Вт.
Контур управления должен быть гальванически развязан от сети. Прямое соединение управляющего тока без развязки приводит к пробоям и нестабильной работе. Для минимизации электромагнитных помех важно использовать короткие провода с минимальной индуктивностью и экранировать управляющие цепи.
При запуске трансформатора через симистор возникает кратковременный пусковой ток, превышающий номинальный в 5–10 раз. Для ограничения амплитуды используют плавное увеличение управляющего импульса с помощью схемы фазового управления или включают дроссель в цепь питания.

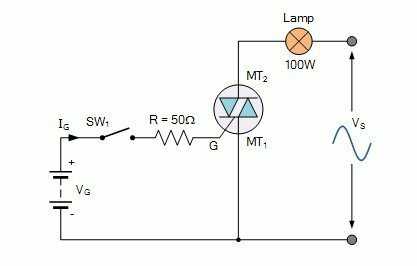

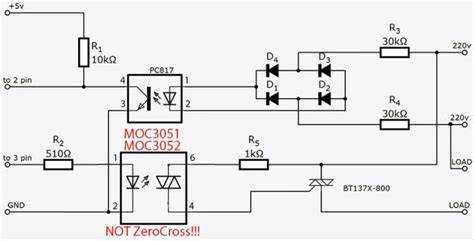

Схема управления симистором для плавного пуска
В качестве элемента синхронизации используется оптосимистор с встроенной схемой детектирования перехода через ноль, например, MOC3021. Он изолирует управляющую часть от силовой. Для задержки включения симистора применяют RC-цепь с регулируемым времязадающим элементом – переменным резистором, который настраивает угол открытия. Чем больше угол, тем меньше средняя мощность на выходе, что уменьшает ток на пуске.
Сигнал синхронизации формируется через делитель напряжения на резисторах с подачи на управляющий вход триггера Шмитта, например, на базе таймера NE555. Конденсатор в цепи задаёт временную задержку, после которой на выходе формируется импульс, открывающий симистор.
Для устойчивой работы схема должна предусматривать защиту от перенапряжений (варистор), фильтрацию высокочастотных помех (RC-цепи на выходе симистора), а также контроль температуры радиатора симистора при помощи термодатчика, разрывающего цепь управления при перегреве.
Рекомендуется использовать симистор с током не менее 1.5 крат от пикового пускового тока трансформатора. Для трансформатора мощностью 1 кВА с пусковым током до 30 А подойдёт симистор типа BTA41-600. Управляющая схема должна быть рассчитана на напряжение сети 220 В и иметь запас по изоляции не менее 2.5 кВ.

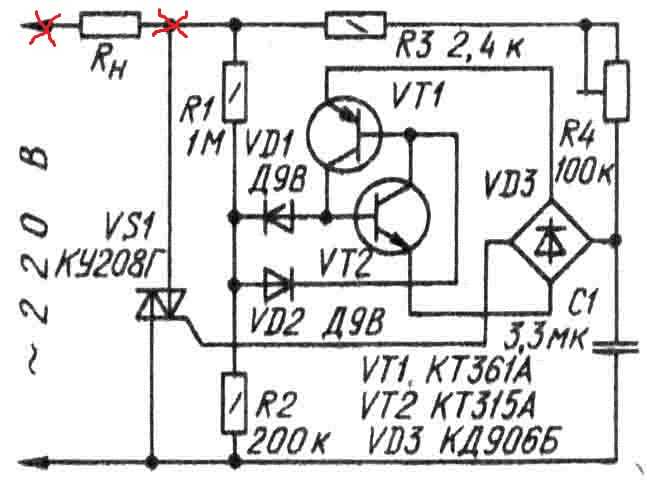

Устранение пускового тока с помощью фазового управления
Пусковой ток однофазного трансформатора может превышать номинальный в 8–15 раз, создавая риск повреждения обмоток и защиты. Фазовое управление с использованием симистора позволяет эффективно ограничить этот ток за счёт точного контроля момента включения.
Симистор включается в первичную обмотку трансформатора и управляется импульсами, подаваемыми от схемы фазового управления. Основной принцип заключается в задержке момента открытия симистора относительно начала полупериода синусоиды. При запуске угол открытия устанавливается близким к 180°, что ограничивает напряжение на трансформаторе и снижает амплитуду тока.
По мере стабилизации магнитного потока угол открытия постепенно уменьшается, что приводит к полному открытию симистора вблизи нулевого угла. Такая реализация устраняет резкий скачок магнитного насыщения сердечника, основную причину высоких пусковых токов.
Рекомендации по реализации: применяйте схему на базе микроконтроллера или специализированного фазоимпульсного регулятора с возможностью синхронизации по сетевому напряжению. Используйте оптосимисторы (например, MOC3021) для гальванической развязки управляющей цепи. Обеспечьте фильтрацию помех на входе сети и радиаторы для отвода тепла от силового симистора.
Критически важно контролировать ток через симистор в процессе пуска. При перегрузке возможно его пробой. Применение шунтирующих варисторов или снабберных цепей (RC) дополнительно увеличивает надёжность.
Фазовое управление снижает пусковой ток до значений, не превышающих 1.5–2 номинала, что позволяет избежать срабатывания автоматов защиты и повышает ресурс трансформатора.
Тепловые режимы симистора при пуске трансформатора
При пуске однофазного трансформатора через симистор происходит резкое увеличение тока, что вызывает интенсивный нагрев полупроводникового прибора. Важно учитывать, что тепловая инерция симистора невелика, и длительные токовые импульсы быстро повышают температуру кристалла до критических значений.
Максимально допустимая температура перехода симистора обычно не должна превышать 125–150 °C. При превышении этого предела возрастает риск деградации структуры и выход из строя. Пиковая мощность рассеиваемая на симисторе во время пуска определяется формулой P = I² × Ron, где I – пусковой ток, Ron – динамическое сопротивление в открытом состоянии.
Продолжительность пускового импульса обычно не превышает 50–100 мс, что требует расчёта тепловой емкости симистора и параметров теплоотвода. Для обеспечения надежной работы необходим тепловой резистор не более 1,5 °C/Вт и минимальная тепловая емкость в области перехода.
Рекомендуется применять фазовое управление симистором с плавным нарастанием проводимости для снижения перегрева. При этом максимально допустимый ток нарастают постепенно, что позволяет избежать тепловых пиков. Также обязательна установка тепловых датчиков и ограничительных цепей для защиты от перегрева.
Расчёт теплового режима должен учитывать не только мгновенную мощность, но и накопленное тепловыделение в ходе повторяющихся пусков, особенно при циклах с короткими интервалами. Повышенный ток нарастающего пуска требует использования симисторов с запасом по токовой и тепловой нагрузке не менее 25% от расчетных значений.
Проблемы синхронизации при коммутации в момент нуля
При пуске однофазного трансформатора с использованием симистора критически важна точная синхронизация коммутации с моментом нулевого напряжения. Несоблюдение этого условия приводит к повышенным пусковым токам и существенным пиковым напряжениям на элементах схемы.
- Задержка включения симистора: Время срабатывания симистора от момента обнаружения нуля напряжения до фактического открытия ключа может достигать 50–100 мкс, что нарушает точность коммутации.
- Шум и помехи на сигналах синхронизации: Присутствие электромагнитных помех и нестабильность опорного сигнала усложняют определение момента нуля, вызывая сдвиги и ложные срабатывания.
- Температурные и компонентные отклонения: Параметры симистора и элементов схемы изменяются с температурой, что влияет на время открывания и, следовательно, на точность коммутации.
Для минимизации проблем синхронизации рекомендуется:
- Использовать схемы фазового детектирования с высокой помехозащищённостью, например, оптоэлектронные развязки и цифровую фильтрацию сигнала нуля.
- Внедрять программируемые задержки с возможностью подстройки под конкретные параметры симистора и нагрузки, что позволяет компенсировать технологические и температурные вариации.
- Применять симисторы с минимальным временем включения и высокой стабильностью характеристик.
- Осуществлять регулярную калибровку и тестирование системы синхронизации для предотвращения деградации точности с течением времени.

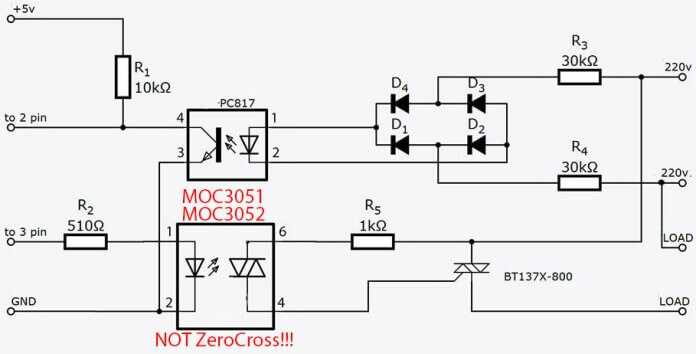

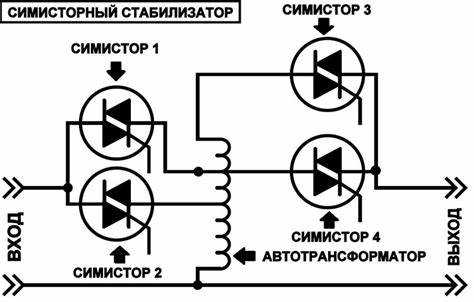

Примеры типовых схем с симисторным управлением пуском
Одна из распространённых схем использует симистор в качестве ключа, подключенного последовательно с первичной обмоткой трансформатора. Для плавного пуска предусмотрен фазовый регулятор, реализуемый на динисторе и RC-цепи, позволяющей изменять угол открытия симистора от 0 до 180 градусов. Такая схема снижает пусковой ток до 2–3-кратного номинала вместо 6–8-кратного, характерного для прямого включения.
В другой типовой схеме симистор включён через дифференциальный дроссель, что дополнительно снижает выбросы токов и напряжений при включении. Рекомендуется использовать симисторы с максимальным током не менее 1,5 номинального тока трансформатора для повышения надёжности и уменьшения тепловых потерь.
Схемы с микроконтроллерным управлением обеспечивают более точное регулирование угла срабатывания симистора, позволяя задать оптимальную траекторию пуска трансформатора. Для повышения устойчивости системы управления важно использовать гальваническую развязку между управляющей схемой и силовой частью, например, оптопары или трансформаторы тока.
При подборе компонентов необходимо учитывать параметры трансформатора: мощность, индуктивность и допустимый пусковой ток. Также важно обеспечить защиту по току срабатыванием предохранителей или автоматов, поскольку при ошибках управления возможны резкие скачки токов.
Вопрос-ответ:
Какова основная роль симисторного пуска при включении однофазного трансформатора?
Симисторный пуск служит для плавного запуска трансформатора, позволяя снизить бросок тока в момент включения. За счёт регулировки момента включения симистора уменьшается резкий токовый импульс, что помогает избежать повреждений и снижает механические и электрические нагрузки на оборудование.
Какие преимущества даёт применение симисторного пуска по сравнению с традиционным способом включения трансформатора?
Использование симисторного пуска снижает пусковой ток, что уменьшает риск срабатывания защит и продлевает срок службы трансформатора и питающей сети. Также это улучшает качество работы электроустановки за счёт уменьшения напряжённых колебаний и помех при включении.
Какие факторы влияют на выбор момента открытия симистора при запуске трансформатора?
Выбор момента открытия симистора зависит от параметров питающей сети, характеристик трансформатора, желаемой плавности пуска и допустимого уровня пускового тока. Обычно момент открытия выбирается таким образом, чтобы минимизировать пиковые токи и обеспечить плавное нарастание нагрузки.
Каковы основные технические ограничения и риски при использовании симисторного пуска для однофазного трансформатора?
Основные ограничения связаны с необходимостью точного управления моментом срабатывания симистора и чувствительностью устройства к помехам в сети. Неправильная настройка может привести к недостаточному снижению пускового тока или к перегреву симистора. Кроме того, симисторный пуск не подходит для всех типов трансформаторов, особенно с большой индуктивностью или при нестабильных условиях сети.
Каким образом симисторный пуск влияет на качество электроэнергии в распределительной сети?
Плавное включение трансформатора с помощью симисторного пуска уменьшает резкие скачки тока, что снижает искажения напряжения и уменьшает электромагнитные помехи в сети. Это положительно сказывается на стабильности работы других подключённых приборов и общей надёжности электроснабжения.
Какова основная функция симисторного пуска в однофазном трансформаторе и чем он отличается от традиционных методов включения?
Симисторный пуск служит для плавного включения однофазного трансформатора, снижая пусковые токи и механические нагрузки. В отличие от классического непосредственного включения, где трансформатор мгновенно подключается к сети, симисторный пуск обеспечивает постепенное нарастание напряжения на обмотках. Это достигается управлением силовыми симисторами, которые регулируют момент подключения, что позволяет уменьшить перенапряжения и повысить надежность работы оборудования.
Какие основные параметры необходимо учитывать при проектировании схемы симисторного пуска для однофазного трансформатора?
При проектировании схемы симисторного пуска важными являются такие параметры, как максимальный пусковой ток трансформатора, время плавного нарастания напряжения, характеристики силовых симисторов и их тепловой режим. Также учитывается допустимое напряжение сети и особенности нагрузки, к которой подключен трансформатор. Выбор правильных значений этих параметров помогает обеспечить безопасную работу устройства и предотвратить преждевременный выход из строя компонентов. В некоторых случаях дополнительно учитывают методы защиты от коротких замыканий и системы автоматического отключения при перегрузках.
