Термоэластопласт что это за материал для шланга

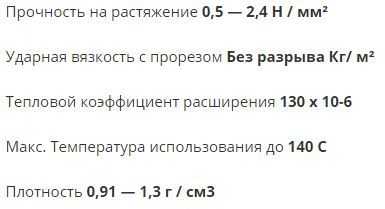

Термоэластопласты (ТЭП) представляют собой полимерные материалы, сочетающие свойства термопластов и эластомеров, что делает их оптимальными для производства гибких шлангов. Основные технические характеристики ТЭП включают высокий модуль упругости при температурах от -40 до +120 °C, что обеспечивает стабильность формы и долговечность изделий.

Механическая прочность термоэластопластов обеспечивает устойчивость к многократным изгибам и растяжениям без снижения эксплуатационных показателей. При этом коэффициент удлинения при разрыве достигает 500–700%, что значительно превышает показатели традиционных резиновых композиций.

Химическая стойкость материалов этой группы позволяет выдерживать воздействие минеральных масел, растворителей и большинства агрессивных сред, что расширяет спектр применения шлангов в промышленности и сельском хозяйстве. Кроме того, термоэластопласты демонстрируют низкий уровень газопроницаемости и высокую износостойкость, что снижает риск протечек и продлевает срок службы изделий.

При выборе ТЭП для конкретных условий эксплуатации рекомендуется обращать внимание на показатели твердости по Шору, обычно варьирующиеся от 60 до 90 единиц, что влияет на гибкость и сопротивление деформациям. Важным фактором также является совместимость с внутренним рабочим давлением шланга, где ТЭП обеспечивает стабильность при давлениях до 2,5 МПа без структурных повреждений.

Влияние состава термоэластопласта на гибкость и прочность шлангов

Основные параметры гибкости и прочности термоэластопластовых шлангов напрямую зависят от химического состава и структуры материала. Ключевые компоненты и их соотношения определяют механические свойства и долговечность изделий.

• Соотношение полиолефинов и эластомерных блоков: повышение доли полиолефинов (например, полиэтилена или полипропилена) увеличивает жесткость и прочность, но снижает гибкость. Для оптимального баланса рекомендуют содержание эластомерных блоков не менее 30% по массе.
• Тип и качество пластификаторов: использование низкомолекулярных пластификаторов с высокой термостабильностью улучшает эластичность без существенного ухудшения прочности. Избегать пластификаторов с низкой температурой испарения, чтобы предотвратить хрупкость при низких температурах.
• Наполнители и армирующие добавки: ввод мелкодисперсных наполнителей (например, каолина или диоксида кремния) до 15% позволяет повысить износостойкость и прочность на разрыв. Превышение концентрации ухудшает гибкость и может вызывать образование микротрещин.
• Кросслинкинг и вулканизация: степень сшивки молекул влияет на упругость и устойчивость к деформации. Оптимальная степень кросслинкинга обеспечивает сохранение эластичности при длительной эксплуатации и повышенных температурах.
• Стабилизаторы и антивозрастные добавки: добавки, препятствующие окислению и ультрафиолетовому разрушению, сохраняют механические характеристики на протяжении всего срока службы шланга.

Рекомендуется проводить лабораторное тестирование с учетом конкретных условий эксплуатации: температуры, давления и химической среды. Для повышения гибкости при сохранении прочности целесообразно использовать композиции с комбинированными эластомерами и пластификаторами, а также контролировать размер и распределение наполнителей.

Температурный диапазон эксплуатации термоэластопластовых шлангов

Термоэластопластовые шланги предназначены для работы в диапазоне температур от -40 °C до +120 °C при постоянной эксплуатации. Кратковременные пиковые нагрузки допускают температуру до +150 °C, однако превышение этого значения сокращает срок службы материала и увеличивает риск деформации и трещинообразования.

При температурах ниже -40 °C термоэластопласт теряет эластичность, становясь более хрупким, что повышает вероятность механических повреждений при изгибах и вибрациях. В зонах с пониженным температурным режимом рекомендуется использовать модифицированные составы с улучшенной морозостойкостью или дополнительную термоизоляцию шлангов.

Верхняя граница температуры эксплуатации ограничена термостабильностью полимерной матрицы и адгезией между слоями шланга. При постоянной работе выше +120 °C усиливается процесс окислительной деградации, приводящий к потере прочности и эластичности. Рекомендуется избегать длительного воздействия температур свыше +120 °C без соответствующей оценки условий эксплуатации и контроля состояния шланга.

Для применения в системах с переменными температурами важно учитывать тепловое расширение материала. Термоэластопластовые шланги сохраняют стабильные размеры и механические свойства при циклическом изменении температуры в пределах заявленного диапазона. Нарушение температурных режимов ведет к ускоренному старению и увеличению вероятности микротрещин, что снижает герметичность и безопасность эксплуатации.

Устойчивость термоэластопластов к химическим веществам и маслами

Термоэластопласты (ТЭП) демонстрируют различную степень стойкости к агрессивным средам в зависимости от их химического состава. В частности, сополимеры на основе полиэфирэфира и полиуретана обладают высокой устойчивостью к минеральным маслам и гидравлическим жидкостям, сохраняя механические свойства при длительном контакте при температуре до +120 °C.

Полиолефиновые термоэластопласты проявляют стойкость к растворителям на основе углеводородов, однако их структура подвержена набуханию при контакте с ароматическими и хлорированными растворителями. Поэтому использование таких ТЭП в средах с бензолом, толуолом или хлороформом не рекомендуется.

Для изготовления шлангов, предназначенных для агрессивных химических сред, оптимальны ТЭП на основе полиэфирэфиров, которые устойчивы к кислотам и щелочам в концентрациях до 10%, а также к большинству смазочных масел без потери эластичности.

При воздействии гидравлических масел на основе фосфатных эфиров термоэластопласты проявляют тенденцию к частичному размягчению, что снижает срок эксплуатации изделий. Рекомендуется выбирать материалы с добавками, повышающими химическую стойкость, либо использовать защитные покрытия.

Важным фактором является температура эксплуатации: при превышении +100 °C скорость деградации материала увеличивается, особенно в агрессивных средах. Рекомендуется проведение предварительных испытаний шлангов на совместимость с конкретным химическим составом среды и условиями эксплуатации для оценки изменения механических свойств.

Методы тестирования износостойкости термоэластопластовых шлангов

Также широко используется метод тестирования на гибкость и усталостную стойкость, включающий многократное изгибание шланга с контролем появления трещин или разрушений поверхности. Частота изгибов и радиус изгиба стандартизированы в зависимости от предполагаемой области применения.

Для имитации реальных условий эксплуатации проводят испытания на воздействие абразивных частиц в потоке рабочей среды, что позволяет оценить износ внутренних слоев шланга. Здесь ключевым параметром выступает скорость потока и размер абразивных частиц.

Рекомендуется дополнительно проводить микроскопический анализ поверхности после тестов для выявления микротрещин и структурных изменений, влияющих на долговечность материала. Совмещение нескольких методов тестирования обеспечивает комплексную оценку износостойкости и помогает подобрать оптимальный термоэластопласт для конкретных условий эксплуатации.

Особенности обработки и формовки термоэластопластов при производстве шлангов

Термоэластопласты (ТЭП) требуют точного соблюдения технологических параметров при обработке для обеспечения оптимальных механических свойств и долговечности шлангов. Основные этапы включают термоформование, экструзию и вулканизацию.

• Температурный режим: Для большинства ТЭП температура обработки варьируется в диапазоне 180–230 °C. Превышение верхнего предела ведет к деструкции полимера, снижение температуры – к неполному расплавлению и дефектам поверхности.
• Скорость формовки: Оптимальная скорость экструзии должна обеспечивать стабильное давление и равномерный поток расплава. Рекомендуется поддерживать скорость в пределах 5–10 м/мин, что минимизирует образование воздушных включений и неоднородностей.
• Давление формования: Для ТЭП характерно высокое давление формовки – от 80 до 150 бар. Это способствует плотной структуре и улучшенной адгезии между слоями шланга.
• Охлаждение: Контролируемое охлаждение после формовки снижает внутренние напряжения и предотвращает деформации. Рекомендуется использовать водяное охлаждение с температурой 20–30 °C, обеспечивая равномерное затвердевание материала.
• Вулканизация: Для некоторых составов ТЭП применяют метод горячей вулканизации при 150–180 °C с выдержкой от 10 до 30 минут, что повышает эластичность и стойкость к химическим воздействиям.

Дополнительные рекомендации по обработке:

1. Использовать фильтры для очистки расплава от загрязнений, предотвращая дефекты и засоры при формовке.
2. Периодически проверять состояние пресс-форм и сопел экструдеров для исключения деформаций и неровностей на поверхности шлангов.
3. Оптимизировать соотношение компонентов в смеси для обеспечения однородности и стабильности свойств материала в процессе формования.

Сравнение термоэластопластов с другими материалами для шлангов по ключевым параметрам

Термоэластопласты (ТЭП) демонстрируют высокую стойкость к механическим нагрузкам и деформациям, сохраняя эластичность при температурном диапазоне от -40°C до +120°C. По сравнению с резиной, ТЭП обладают лучшей устойчивостью к истиранию и химическим воздействиям, что увеличивает срок службы шлангов на 20–30%.

В отличие от ПВХ, термоэластопласты имеют более высокий предел прочности на разрыв – до 35 МПа против 20 МПа у ПВХ, а также значительно превосходят его по стойкости к ультрафиолетовому излучению и озону, что важно для эксплуатации на открытом воздухе. ТЭП не требуют пластификаторов, что исключает выделение вредных веществ при нагреве.

По гибкости термоэластопласты сравнимы с полиуретановыми шлангами, однако при этом ТЭП обладают лучшей устойчивостью к воздействию масел и растворителей, что делает их предпочтительным выбором для промышленных применений с агрессивными средами. При этом ТЭП легче перерабатываются и могут быть использованы повторно без существенной потери свойств.

Относительно стоимости, ТЭП занимают промежуточное положение: дороже ПВХ, но дешевле специализированных полиуретановых и силиконовых материалов, при этом обеспечивая оптимальное сочетание прочности, долговечности и экологичности. Для задач с высокими требованиями к износостойкости и химической инертности термоэластопласты рекомендуются как наиболее сбалансированное решение.

Вопрос-ответ:

Что такое термоэластопласт и почему его используют для изготовления шлангов?

Термоэластопласт — это полимерный материал, который сочетает свойства пластика и эластомера. Он сохраняет гибкость при низких температурах и устойчив к деформациям при нагревании. Благодаря этим качествам термоэластопласты подходят для производства шлангов, которые должны быть одновременно прочными, гибкими и устойчивыми к механическим нагрузкам.

Какие основные характеристики термоэластопластов важны при выборе материала для шлангов?

Ключевые характеристики включают устойчивость к воздействию химических веществ, температуру эксплуатации, гибкость и прочность на разрыв. Также учитывают устойчивость к истиранию и способность материала сохранять форму под нагрузкой. Эти параметры влияют на срок службы и надежность шланга в различных условиях эксплуатации.

В каких сферах чаще всего применяют шланги из термоэластопластов?

Шланги из термоэластопластов широко используются в автомобилестроении, промышленности и сельском хозяйстве. В автомобилях их применяют для систем охлаждения и подачи топлива, в промышленности — для транспортировки различных жидкостей и газов, а в сельском хозяйстве — для полива и подачи удобрений. Материал подходит для работы с разными средами и выдерживает перепады температур.

Как термоэластопласты ведут себя при воздействии высоких и низких температур?

Термоэластопласты сохраняют эластичность в широком температурном диапазоне. При низких температурах они не становятся хрупкими, что предотвращает повреждения при гибкости. При высоких температурах материал не теряет прочности и не размягчается слишком сильно, что обеспечивает надежность шлангов в сложных условиях эксплуатации.

Чем термоэластопластовые шланги отличаются от шлангов из других материалов, например, из резины или полиуретана?

Термоэластопластовые шланги обычно обладают лучшей химической устойчивостью и более высокой прочностью по сравнению с резиновыми. В отличие от полиуретановых, они легче перерабатываются и могут иметь более стабильные свойства при длительной эксплуатации. Кроме того, термоэластопласты часто комбинируют преимущества пластика и резины, что делает их более универсальными в применении.
