Автоматический выключатель – основной элемент защиты электропроводки от перегрузок и короткого замыкания. Неверно подобранный номинал автомата способен не только привести к отключению без причины, но и не сработать в критической ситуации. Поэтому расчет должен базироваться не на «приблизительном опыте», а на точных данных по нагрузке.
Первый шаг – суммарная мощность подключаемых устройств. Для однофазной сети формула проста: I = P / (U × cosφ), где I – расчетный ток, P – мощность в ваттах, U – напряжение (обычно 220 В), cosφ – коэффициент мощности (для бытовых приборов часто принимается как 1). Например, если суммарная мощность составляет 3,5 кВт, расчетный ток – около 15,9 А. При этом автомат должен иметь номинал не ниже расчетного, но и не намного выше – для проводов сечением 2,5 мм², например, максимально допустим ток – 25 А.
Номинал автомата выбирается также с учетом характеристик провода. Кабель сечением 1,5 мм² допустим для токов до 19 А (медь), а 2,5 мм² – до 27 А. Установка автомата с завышенным номиналом на провод меньшего сечения – распространенная ошибка, ведущая к перегреву и пожару.

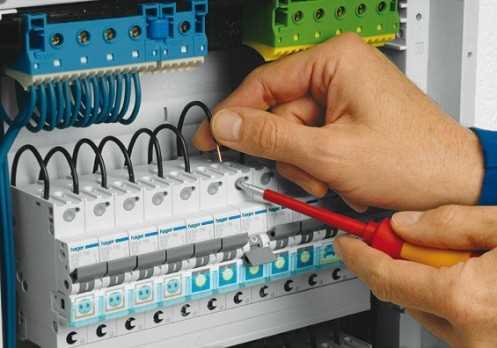

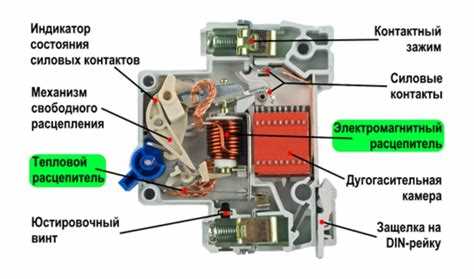

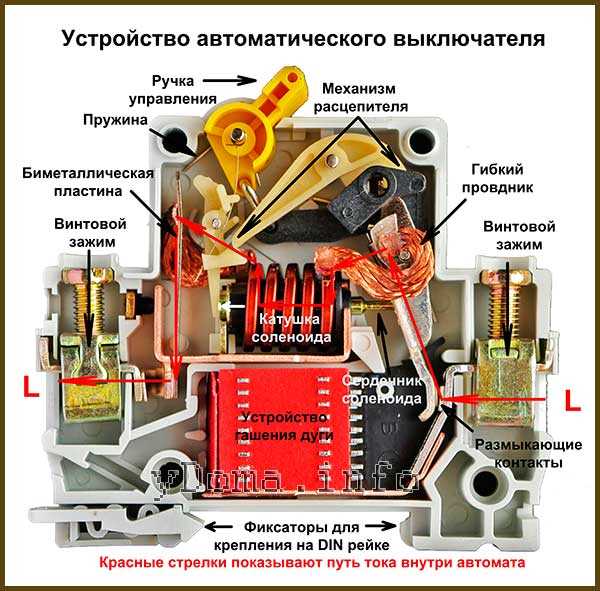

Кроме номинала, важен тип расцепителя: B – для бытовых цепей с умеренным пусковым током, C – для нагрузок с кратковременными токами до 5–10 Iн (например, холодильники, насосы), D – для мощных трансформаторов и электродвигателей. Для розеточной группы в квартире обычно выбирается автомат типа C16 при сечении кабеля 2,5 мм².
Выбор автомата по нагрузке – это не просто подбор числа на корпусе. Это расчет, основанный на токах, характеристиках кабеля и типе потребителей. Грамотный подход исключает ложные срабатывания и обеспечивает надежную защиту цепи.
Как рассчитать токовую нагрузку на линию электропроводки
Для расчета токовой нагрузки необходимо суммировать мощности всех электроприборов, подключённых к линии. Мощность указывается в ваттах (Вт) или киловаттах (кВт) и указана на шильдиках устройств или в технической документации. Например, если на линии находятся водонагреватель 2 кВт, стиральная машина 2,2 кВт и освещение 0,5 кВт, общая мощность составит 4,7 кВт.
Переводим суммарную мощность в амперы по формуле: I = P / (U × cosφ), где I – ток, A; P – мощность, Вт; U – напряжение, В; cosφ – коэффициент мощности. Для бытовых приборов cosφ ≈ 1, напряжение в сети – 220 В. Таким образом, I = 4700 / 220 = 21,36 А.
Если на линии установлены электродвигатели или оборудование с реактивной нагрузкой, следует учитывать cosφ в пределах 0,8–0,9. При cosφ = 0,85 и той же мощности ток будет выше: I = 4700 / (220 × 0,85) ≈ 25,16 А.
После определения тока необходимо выбрать автоматический выключатель с номиналом не ниже полученного значения, но с учётом допустимого запаса по току – не более 125% от расчетной нагрузки. Для вышеуказанного примера подойдет автомат на 25 А при отсутствии значительных пусковых токов.
Важно также учитывать длительность работы нагрузки: если линия предназначена для непрерывной работы (более 1 часа), ток следует корректировать коэффициентом длительности – обычно 0,8. В этом случае расчетная нагрузка 21,36 А увеличивается до 21,36 / 0,8 ≈ 26,7 А, что требует автомата на 32 А.
Расчет обязательно должен учитывать характер нагрузки, предполагаемые условия эксплуатации и соответствие сечению провода. Превышение допустимого тока для кабеля приведет к перегреву и снижению срока службы изоляции.
Выбор номинального тока автоматического выключателя по расчетной нагрузке
Номинальный ток автомата должен соответствовать току нагрузки, рассчитанному по формуле: I = P / (U × cosφ), где P – суммарная активная мощность потребителей в ваттах, U – напряжение сети (обычно 220 В для однофазной и 380 В для трехфазной сети), cosφ – коэффициент мощности (для бытовых нагрузок принимается 0,95).
Для линии с мощностью 4,4 кВт при напряжении 220 В и cosφ = 0,95 расчетный ток составит: I = 4400 / (220 × 0,95) ≈ 21 А. В этом случае рекомендуется использовать автоматический выключатель с номиналом 25 А, так как ближайшее стандартное значение номинала вверх по шкале – 25 А, что обеспечивает достаточный запас.
Автомат должен срабатывать при перегрузке, но не отключаться при штатной работе. Запас по току должен составлять 10–15 %, чтобы избежать ложных срабатываний при кратковременных пусковых токах. Однако превышение этого запаса может привести к тому, что автомат не отключит линию при аварийной перегрузке, что опасно.
Номинал автомата не должен превышать допустимую токовую нагрузку кабеля. Например, для медного кабеля сечением 2,5 мм² в открытой прокладке максимальный ток – 27 А. В этом случае допустимо применение автомата 25 А, но не 32 А, так как последний не обеспечит защиту кабеля от перегрева.
Итог: номинал автомата выбирается по расчетному току нагрузки, с учетом допустимого тока кабеля и без превышения его термической устойчивости. Окончательное значение подбирается из стандартного ряда: 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
Учет типа кабеля и сечения при подборе автомата
Номинал автомата должен подбираться не по предполагаемой нагрузке, а по максимально допустимому току для конкретного кабеля. Это исключает перегрев и повреждение изоляции при длительной работе.
Для медных кабелей сечением 1.5 мм² допустимый ток не должен превышать 19 А, что соответствует автомату на 10 А. При использовании кабеля 2.5 мм² – не более 27 А, подбирается автомат на 16 А. Кабель 4 мм² допускает ток до 38 А, применим автомат на 25 А. При сечении 6 мм² – до 46 А, можно использовать автомат на 32 А.
Алюминиевые жилы требуют снижения номинала автомата. Для сечения 2.5 мм² ток не должен превышать 21 А – максимум автомат на 10 или 13 А в зависимости от условий прокладки. Кабель 4 мм² – до 28 А, возможен автомат на 16 А.
При выборе необходимо учитывать способ прокладки. Кабели, проложенные в трубах или гофре, хуже отводят тепло, что снижает допустимую нагрузку. В таких случаях номинал автомата уменьшается на один шаг.
Запрещается установка автомата с номиналом, превышающим ток, допустимый для конкретного кабеля. Это может привести к пожару при коротком замыкании или перегрузке.
Как выбрать автомат в зависимости от характера нагрузки (индуктивная, активная)
Для активной нагрузки (нагревательные приборы, лампы накаливания) оптимальны автоматы с характеристикой отключения типа B. Они срабатывают при превышении номинального тока в 3–5 раз, что предотвращает ложные срабатывания при стабильной нагрузке без пусковых токов.
При подключении индуктивной нагрузки (электродвигатели, трансформаторы) необходимо учитывать пусковые токи, достигающие 6–10 крат номинального. Для таких цепей применяют автоматы типа C (срабатывание при 5–10 Iн) или, для мощных моторов, типа D (10–20 Iн). Неверно выбранный тип приведёт к отключению при каждом запуске устройства.
Например, для цепи с мотором 2,2 кВт при пусковом токе до 60 А при номинальном токе 10 А необходим автомат типа D на 10–16 А. При этом важно, чтобы ток короткого замыкания в сети превышал минимальный ток срабатывания автомата, иначе он не отключит цепь при КЗ.
При выборе автомата обязательно учитывать не только номинал тока, но и особенности работы подключённого оборудования. Игнорирование характера нагрузки приводит к снижению надёжности и отказам системы электроснабжения.
Примеры выбора автомата для квартиры, дома и мастерской
Подбор автомата зависит от суммарной мощности потребителей и условий эксплуатации. Ниже приведены конкретные примеры выбора автоматических выключателей для разных типов помещений.
-
Квартира (двухкомнатная, без электроплиты):
- Освещение: линия 1,5 мм² – автомат на 10 А
- Розетки: линия 2,5 мм² – автомат на 16 А
- Стиральная машина: выделенная линия 2,5 мм² – автомат на 16 А
- Кондиционер: линия 2,5 мм² – автомат на 16 А
-
Частный дом (с электроплитой и электроводонагревателем):
- Освещение: отдельные линии по этажам – автомат на 10 А
- Розетки (кухня): линия 4 мм² – автомат на 25 А
- Электроплита (до 7 кВт): линия 6 мм² – автомат на 32 А
- Бойлер (до 2,5 кВт): линия 2,5 мм² – автомат на 16 А
- Садовый насос (3 кВт): линия 4 мм² – автомат на 20 А
-
Мастерская (силовое оборудование, частые пуски моторов):
- Освещение: линия 1,5 мм² – автомат на 10 А
- Розетки для электроинструмента: линия 4 мм² – автомат на 25 А
- Станок (двигатель 3 кВт): линия 4 мм² – автомат на 20 А с характеристикой C или D
- Компрессор (пусковой ток высокий): линия 6 мм² – автомат на 32 А с характеристикой D

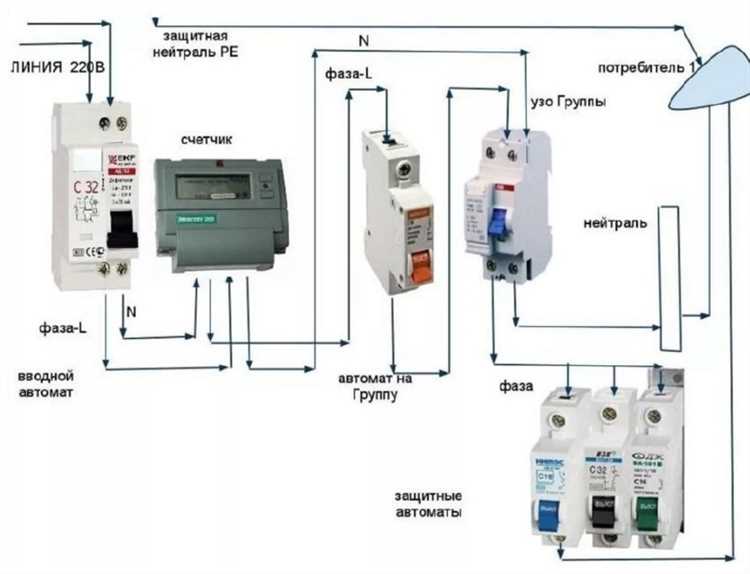

Во всех случаях необходимо учитывать длину кабеля, тип нагрузки (индуктивная или активная), а также предусматривать селективность автоматов в щите.
Ошибки при выборе автомата и как их избежать
Неправильный выбор номинального тока. Автомат должен соответствовать суммарной нагрузке цепи с запасом 20-30%. Если выбрать автомат с меньшим номиналом, он будет срабатывать без перегрузок. Слишком большой номинал не защитит проводку от перегрева. Рекомендуется рассчитывать ток нагрузки по точным паспортным данным оборудования и учитывать пусковые токи.
Игнорирование типа характеристики автомата. Для бытовых сетей обычно используют автоматы с характеристикой В (для резистивных и небольших индуктивных нагрузок). Для двигателей и компрессоров нужен тип С или D, учитывающий высокие пусковые токи. Ошибка в выборе типа приводит к ложным срабатываниям или отсутствию защиты при реальной перегрузке.
Несоответствие автомата сечению провода. Номинальный ток автомата не должен превышать максимально допустимый ток для выбранного сечения кабеля. Нарушение этого правила ведет к нагреву проводов и риску пожара. Для медных проводов 2.5 мм² – максимум 25 А, 4 мм² – 32 А, 6 мм² – 40 А.

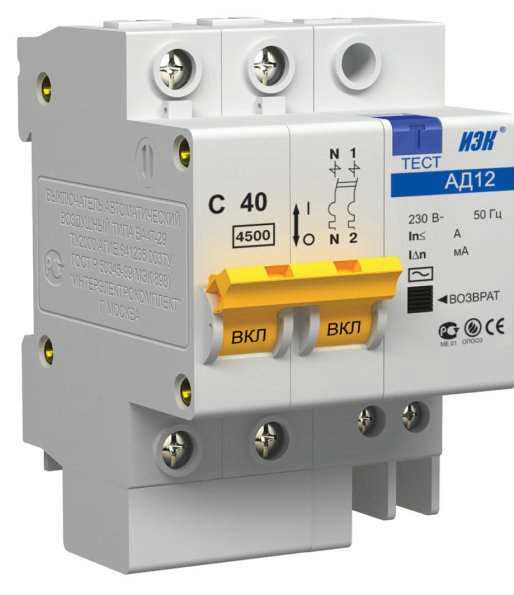

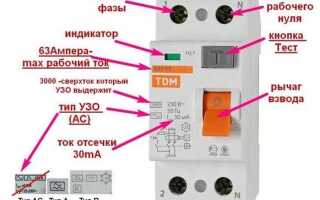

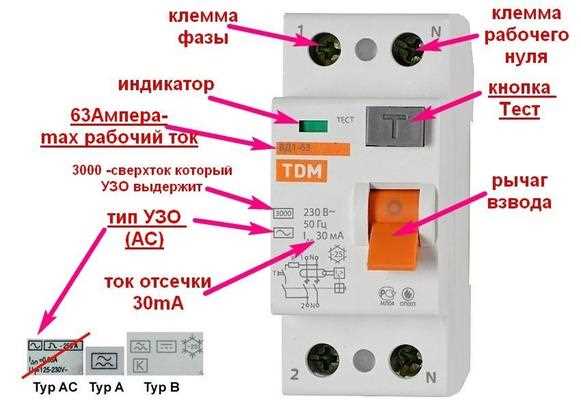

Пренебрежение расчетом токов утечки и дифференциальной защитой. Автоматический выключатель не защищает от токов утечки. В цепях с влажностью или повышенной опасностью нужно использовать дифференциальные автоматы или УЗО для своевременного отключения.
Неучет распределения нагрузок по линиям. Нельзя ставить один автомат на несколько мощных потребителей без правильного распределения. Каждый мощный прибор должен иметь отдельный автомат для локальной защиты и удобства обслуживания.
Как избежать ошибок: всегда начинайте с точного расчета токов нагрузки и пусковых токов. Выбирайте автомат по таблицам с учетом типа нагрузки и сечения проводов. При сомнениях консультируйтесь с инженером-электриком. Контроль правильности выбора поможет предотвратить поломки и обеспечит безопасность электросети.
Вопрос-ответ:
Как правильно определить нагрузку, чтобы выбрать автоматический выключатель для электропроводки?
Для выбора автомата необходимо сначала подсчитать суммарную мощность всех подключенных электроприборов и устройств, которые будут работать на данной линии. Затем по формуле I = P/U рассчитывают ток нагрузки, где P — общая мощность в ваттах, U — напряжение сети (обычно 220 В). Полученное значение тока помогает подобрать автомат с номиналом, чуть превышающим этот расчетный ток, чтобы избежать ложных срабатываний и обеспечить защиту от перегрузок.
Почему важно учитывать тип нагрузки при выборе автомата для электропроводки?
Разные нагрузки оказывают разное влияние на электрическую цепь. Резистивные нагрузки, например нагревательные приборы, создают стабильный ток. А индуктивные нагрузки, такие как двигатели или трансформаторы, при запуске создают высокий пусковой ток, который может превышать номинальный. Для таких случаев выбирают автоматы с характеристиками, способными выдерживать кратковременные броски тока, чтобы не отключаться без причины.
Можно ли использовать автомат с номиналом выше, чем расчетный ток нагрузки, чтобы избежать частых отключений?
Установка автомата с завышенным номиналом опасна, так как при перегрузках он может не сработать вовремя и электропроводка или приборы могут повредиться из-за перегрева. Выбор автомата должен основываться на точных расчетах нагрузки с небольшим запасом, но не превышать допустимые параметры проводки и устройств. Это позволяет сохранить безопасность и надежность всей системы.
Как влияет длина и сечение провода на выбор автомата защиты?
Длина и сечение провода влияют на токовую нагрузку, которую может выдержать линия без перегрева и падения напряжения. Если сечение провода недостаточно, то даже правильно подобранный автомат может отключаться часто или не обеспечивать защиту. Поэтому сначала подбирают провод с соответствующим сечением для нужной нагрузки, а потом автомат с номиналом, подходящим под этот провод и расчетный ток.
Какие типы автоматов существуют и как выбрать подходящий для бытовой электропроводки?
Существуют несколько типов автоматов: с характеристиками B, C и D, которые отличаются по реакции на пусковые токи. Для обычной бытовой техники обычно используют автоматы типа B — они быстро реагируют на короткие замыкания и перегрузки. Автоматы типа C подходят для цепей с двигателями и пусковыми токами, а тип D — для мощных электродвигателей и трансформаторов. Выбор зависит от типа подключаемой нагрузки.
Как правильно подобрать автоматический выключатель по нагрузке для электропроводки в квартире?
Выбор автоматического выключателя зависит от максимально допустимого тока, который будет проходить через проводку. Для начала нужно определить суммарную нагрузку всех подключаемых электроприборов в конкретной цепи — это можно сделать, сложив их номинальные мощности и разделив на напряжение сети (обычно 220 В). Далее следует выбрать автомат, номинал которого чуть выше рассчитанного тока, чтобы устройство срабатывало только при перегрузках или коротких замыканиях, защищая проводку и оборудование. Также стоит учитывать сечение кабеля: автомат должен соответствовать проводам, чтобы избежать их перегрева.
