Точная врезка петель в дверцу шкафа обеспечивает не только надёжное крепление, но и равномерный зазор между фасадами, плавность хода и долговечность конструкции. Ошибки в расположении или глубине посадочного отверстия приводят к перекосу дверцы, нарушению геометрии и ускоренному износу фурнитуры.
Для стандартной мебельной петли чашечного типа потребуется сверло Форстнера диаметром 35 мм. Глубина сверления – 12–13 мм, в зависимости от толщины фасада (обычно 16–18 мм). Расстояние от края фасада до центра чаши – 21–22 мм, если не указано иное в спецификации петель.
При установке используйте шаблон или разметку с помощью линейки и угольника. Важно, чтобы ось петли была строго перпендикулярна краю дверцы. После сверления установите петлю, закрепив её шурупами длиной не менее 15 мм. Убедитесь, что чаша сидит в отверстии плотно, без люфта.
При монтаже ответной планки на корпус соблюдайте совмещение по вертикали и горизонтали с установленной на дверце петлёй. Окончательная регулировка выполняется после навешивания фасада – винтами настройки глубины, высоты и прижима.
Выбор типа петель для конкретной конструкции шкафа
Петли накладные применяются, когда дверца полностью перекрывает боковину корпуса. Они подходят для шкафов без лицевой рамки, где дверца фиксируется снаружи. Стандартный угол открытия – 110°, но возможны варианты 165° для полного доступа к содержимому.
Вкладные петли устанавливаются при утопленном расположении дверцы внутрь корпуса. Такие петли требуют точной разметки и глубокого сверления чаши. Угол открытия ограничен 95–110°. Используются в шкафах, где фасад не должен выступать за пределы каркаса.
Петли полунакладные необходимы для конструкций с двумя дверцами на общей боковине. Каждая дверца перекрывает половину толщины панели. Угол открытия – 110°, но необходимо учитывать уменьшенную зону открывания из-за наличия соседней дверцы.
Петли угловые подбираются в зависимости от градуса поворота дверцы: 30°, 45°, 90° и др. Применяются в угловых шкафах или при нестандартных формах корпуса. Такие петли требуют точного соответствия геометрии корпуса, иначе не обеспечат плотного прилегания.
Петли с доводчиком рекомендованы для кухонных и ванных шкафов, где важна плавность закрывания. Подходят ко всем типам конструкций, но требуют глубины сверления не менее 12 мм. Учитывайте совместимость с толщиной фасада: доводчик может не сработать на тонких панелях.
Петли для рамочных фасадов устанавливаются на дверцы из алюминиевого профиля или с декоративной рамкой. Их чашка имеет уменьшенный диаметр (26 мм вместо стандартных 35 мм) и особое крепление. Применяются в витринах и современных корпусах с минималистичным дизайном.
При выборе петель всегда сопоставляйте тип фасада, толщину материала и конфигурацию корпуса. Ошибочный подбор приведет к перекосам и невозможности точной настройки.
Определение точного места установки петель на дверце и корпусе
Для стандартной дверцы высотой 700–900 мм достаточно двух петель. Верхнюю петлю размещают на расстоянии 100–120 мм от верхнего края дверцы, нижнюю – на таком же расстоянии от нижнего. Если высота превышает 1000 мм, устанавливают третью петлю посередине между двумя основными.
На корпусе шкафа центры посадочных мест под петли должны совпадать с осями установленных на дверце петель. От края корпуса до центра монтажной площадки – 37 мм при стандартной глубине чашки петли 35 мм. При других типах петель этот параметр может отличаться, уточните его в документации производителя.
При разметке учитывайте тип открывания. Для вкладных фасадов край чашки петли располагается на 22 мм от края дверцы. Для накладных – 21–22 мм. При нестандартных условиях (утолщённая дверца, скошенные углы) применяйте шаблон или регулируемый кондуктор, чтобы избежать смещений.
Отверстие под чашку сверлится строго перпендикулярно поверхности, глубина – 12–13 мм, диаметр – 35 мм. Любое отклонение приведёт к перекосу и нарушению плотности прилегания фасада.
Разметка отверстий под чашку петли с учетом размеров и зазоров
Точная разметка – ключ к корректной установке мебельной петли. Начать следует с определения центра чашки петли. Стандартный диаметр отверстия – 35 мм, его центр должен находиться на расстоянии 21–22 мм от края дверцы. Это расстояние может варьироваться в зависимости от производителя петель, поэтому перед сверлением обязательно свериться с технической документацией.

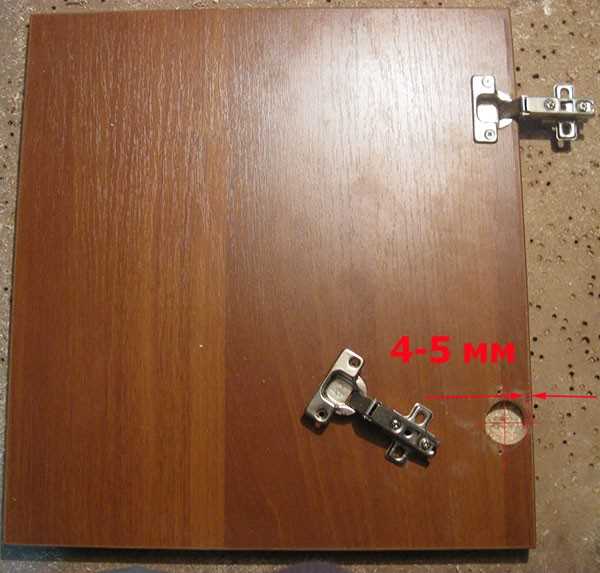

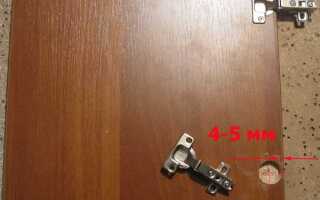

Важно учитывать толщину фасада. Для стандартных МДФ или ДСП толщиной 16–18 мм рекомендуется отступ от кромки 4–5 мм, чтобы избежать выхода сверла на лицевую сторону. При толщине более 19 мм допустимо сместить центр чашки ближе к кромке – до 20 мм.
Межосевое расстояние крепёжных винтов чаще всего составляет 45 мм. Центры отверстий под винты следует размечать параллельно кромке, строго симметрично относительно центра чашки. Глубина отверстия под чашку – 12–13 мм, сверление глубже может привести к ослаблению крепления или выходу сверла за тыльную сторону фасада.
При установке нескольких петель на одной дверце соблюдается равномерное распределение. Первая петля – на расстоянии 100–120 мм от верхнего и нижнего края. Если дверца выше 900 мм, добавляется третья петля по центру или со смещением, в зависимости от предполагаемой нагрузки.
Перед сверлением рекомендуется выполнить пробную разметку карандашом и проверить положение петли на корпусе. После проверки разметки производится центровка сверла с использованием кондуктора или разметочного шаблона.
Настройка глубины сверления под чашку петли
Глубина посадочного отверстия под чашку петли должна составлять 12–13 мм. Отклонение даже на 1 мм может привести к тому, что дверца не закроется или петля не сядет плотно.
- Используйте сверло Форстнера диаметром 35 мм – это стандарт для большинства мебельных петель.
- Перед сверлением отрегулируйте ограничитель глубины на станке или дрели. Если ограничителя нет, обмотайте сверло изолентой на нужной глубине.
- Тестируйте глубину на обрезке такого же материала, как дверца. Вставьте чашку петли и проверьте, чтобы она была заподлицо с поверхностью и не люфтила.
- Если отверстие получилось слишком глубоким – использовать изделие нельзя, петля не будет держаться. Придётся заменить деталь.
- Сверлите строго перпендикулярно поверхности. Любое отклонение угла приведёт к перекосу петли при установке.
Оптимальная глубина подбирается с точностью до миллиметра. Пользуйтесь штангенциркулем для контроля. Не доверяйте меткам «на глаз» – точность в этом этапе критична.
Использование шаблона или кондуктора для точного сверления
Чтобы обеспечить абсолютную симметрию и точность при установке петель, применяют специальные шаблоны и кондукторы. Они фиксируют положение сверла и предотвращают его смещение при засверливании.
Для накладных петель под чашку 35 мм используют шаблоны, которые задают не только диаметр, но и расстояние от края дверцы – стандартное значение составляет 21–22 мм от края до центра отверстия. Глубина посадки чаши – 12 мм, поэтому требуется использовать сверло Форстнера с ограничителем.
Кондукторы для направляющих отверстий под саморезы обеспечивают одинаковое расстояние между крепежными точками. Для большинства европейских петель это 48 мм между осями отверстий. Отклонение даже на 1 мм может повлиять на плотность прилегания дверцы.
Перед использованием шаблона рекомендуется выполнить пробное сверление на обрезке аналогичного материала. Это позволит проверить соответствие шаблона петле и избежать брака при основной установке.
При выборе шаблона учитывайте тип петель: для вкладных, полунакладных и накладных моделей используются разные схемы. Универсальные кондукторы позволяют регулировать параметры и подходят для многократного применения.
Крепление шаблона к дверце должно быть жестким. Используйте струбцины или встроенные фиксаторы, чтобы исключить смещение во время работы. Не рекомендуется сверлить «с руки», даже при наличии шаблона, без дополнительной фиксации.
Крепление чашки петли к дверце шкафа
Для надёжного крепления чашки петли необходимо подготовить отверстие диаметром 35 мм и глубиной 12–13 мм. Глубина должна быть достаточной, чтобы чашка вошла заподлицо с поверхностью дверцы, не создавая выпуклостей. Отверстие вырезается фрезером с ограничителем глубины или сверлом Форстнера.
Центр отверстия располагается на расстоянии 22–24 мм от края дверцы, в зависимости от ширины самой петли и толщины дверного полотна. При меньшем расстоянии петля может не обеспечивать плавное закрывание, при большем – снижается прочность крепления.
После подготовки отверстия чашка фиксируется к дверце при помощи винтов диаметром 3,5–4 мм и длиной 16–20 мм. Для предотвращения расшатывания винтов рекомендуется предварительно просверлить направляющие отверстия меньшего диаметра (около 2,5 мм). Винты вкручиваются ровно, без перекоса, чтобы не деформировать отверстие.
Для деревянных дверец часто используют мебельные шурупы с потайной головкой, позволяющие чашке плотно прилегать к поверхности. При креплении на МДФ или ДСП стоит применять шурупы с резьбой, рассчитанной на такие материалы, чтобы исключить вырывание.
Перед установкой чашки необходимо проверить совпадение положения с ответной частью петли на корпусе шкафа, чтобы обеспечить правильное открывание и закрывание дверцы без заеданий.
Установка ответной части петли на корпус шкафа
Перед установкой ответной части петли на корпус шкафа важно правильно отметить места для крепления, чтобы обеспечить точность и долговечность работы дверей. Начните с определения точной позиции петли на боковой панели шкафа. Обычно расстояние от верхнего края корпуса до верхней части ответной петли составляет около 150 мм, а от нижнего края – 150-200 мм, но это может варьироваться в зависимости от типа дверцы и конструкции шкафа.
Для точности разметки используйте угольник и уровень. Сделайте отметки с обеих сторон панели, чтобы петля была установлена на одинаковом расстоянии от края с обеих сторон. Проверьте вертикальность линии разметки с помощью уровня.
Когда разметка готова, просверлите отверстия под шурупы для крепления ответной части петли. Используйте сверло подходящего диаметра для саморезов, чтобы избежать повреждения корпуса. Важно, чтобы отверстия были глубиной, соответствующей длине шурупов, иначе крепеж может не выдержать нагрузку.
Установите ответную часть петли, выровняв её по разметке. Закрутите шурупы аккуратно, чтобы не повредить материал корпуса. Если петля имеет несколько отверстий, сначала затяните центральный шуруп, чтобы зафиксировать петлю, а затем поочередно закручивайте остальные.
После установки проверьте, чтобы дверца открывалась и закрывалась плавно. При необходимости отрегулируйте положение ответной части петли, чтобы обеспечить равномерное зазорное пространство по периметру дверцы и корпуса шкафа.

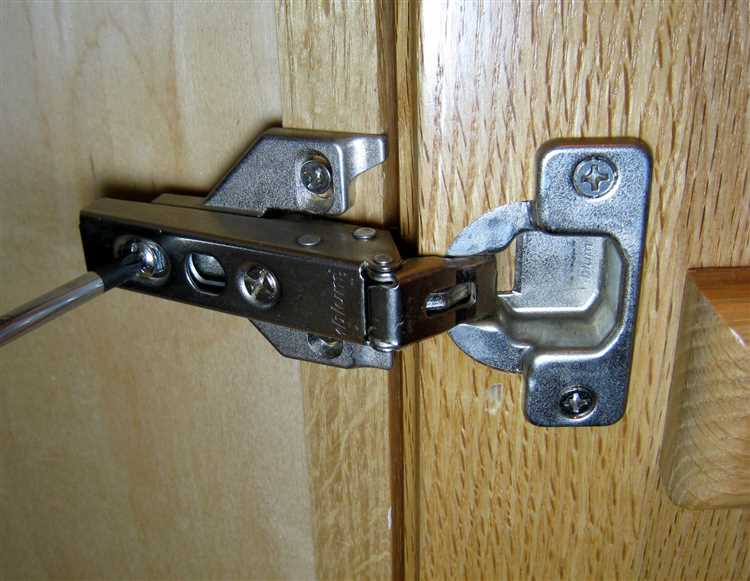

Регулировка положения дверцы по вертикали, горизонтали и глубине
После установки петель важно правильно отрегулировать дверцу шкафа, чтобы она закрывалась плавно и без заеданий. Регулировка позволяет настроить положение дверцы в трех основных направлениях: вертикали, горизонтали и глубине.
Регулировка по вертикали
Для регулировки вертикального положения дверцы используйте верхнюю и нижнюю петли. Каждый из этих элементов имеет регулировочные винты, которые позволяют смещать дверцу вверх или вниз.
- Если дверца провисает, затяните верхний винт петли, чтобы поднять её.
- Если дверца слишком высоко, ослабьте винт и опустите её до нужного положения.
- Для точной настройки проверьте расстояние от нижней части дверцы до пола, оно должно быть одинаковым по всему периметру.
Регулировка по горизонтали
Горизонтальная регулировка необходима для того, чтобы дверца точно совпала с рядом других дверей или фронтальными панелями. Эту настройку обычно осуществляют с помощью винтов на петлях, расположенных в средней части.
- Для перемещения дверцы влево или вправо ослабьте винты, затем сдвигайте её в нужную сторону.
- После выравнивания дверцы по горизонтали обязательно затяните винты, чтобы закрепить её положение.
- Проверьте, чтобы межпанельные зазоры были одинаковыми с обеих сторон дверцы.
Регулировка по глубине
Корректировка глубины дверцы необходима для того, чтобы она точно ложилась на корпус шкафа или находилась на одном уровне с соседними дверцами.
- Используйте регулировочные винты на петлях для изменения глубины, двигая дверцу вперед или назад.
- Если дверца выходит за корпус шкафа, подтяните винт, чтобы её немного отодвинуть.
- Если дверца не закрывается полностью, отпустите винты, чтобы немного выдвинуть её вперед.
Важный момент: при регулировке всех параметров необходимо соблюдать баланс между винтами, чтобы избежать перекосов или неравномерного зазора по периметру. Регулировка должна быть точной и аккуратной для предотвращения быстрого износа петель и дверцы.
Вопрос-ответ:
Как правильно выбрать место для установки петель на дверце шкафа?
При установке петель важно учитывать несколько факторов. Во-первых, следует определить высоту, на которой будет располагаться дверца, чтобы она открывалась без препятствий. Петли обычно размещаются на одинаковом расстоянии от верхнего и нижнего края дверцы, а их точное расположение зависит от размера и веса двери. Для этого используйте рулетку и уровень, чтобы избежать перекосов и обеспечить правильную установку.
Какие инструменты нужны для того, чтобы врезать петли в дверцу шкафа?
Для врезки петель вам потребуются несколько основных инструментов: ручной или электрический лобзик для вырезания нужной формы, стамеска для уточнения контуров выемки, отвертка для крепления саморезов и, конечно, рулетка и уровень для точных измерений. Иногда также используют дрель, если нужно сделать отверстия для шурупов. Важно не торопиться и работать аккуратно, чтобы не повредить материал дверцы.
Как определить правильную глубину врезки петель?
Глубина врезки зависит от типа петель. Для стандартных петель нужно вырезать углубление, которое будет точно соответствовать толщине половины петли, чтобы она могла быть аккуратно установлена в дверцу. Обычно глубина врезки составляет около 3-4 мм, но это зависит от модели петель. Чтобы точно измерить глубину, используйте шаблон или отметьте нужную глубину с помощью линейки и карандаша перед тем, как начать вырезать.
Почему петли могут плохо держаться в дверце шкафа?
Причин тому может быть несколько. Во-первых, если отверстия для петель вырезаны неправильно, петли могут не зафиксироваться должным образом. Во-вторых, если отверстия для саморезов слишком большие или расположены под неправильным углом, это также может привести к нестабильности. Чтобы избежать этих проблем, всегда проверяйте размеры и угол установки, а также используйте качественные саморезы, которые подходят именно для ваших петель.
Как правильно установить дверцу шкафа после врезки петель?
После того как петли установлены в дверцу и шкаф, нужно правильно закрепить дверцу. Для этого следует сначала прикрутить одну сторону петли к дверце, а затем аккуратно подвесить дверцу на соответствующую часть петли на корпусе шкафа. Используйте уровень, чтобы дверца висела ровно. После этого можно закрепить остальные винты, проверив, чтобы дверца открывалась и закрывалась плавно и без усилий. Важно соблюдать правильный угол при прикручивании петель, чтобы дверца не перекосилась.
Какие инструменты понадобятся для врезки петель в дверцу шкафа?
Для врезки петель в дверцу шкафа вам понадобятся следующие инструменты: дрель или шуруповерт с соответствующими насадками, стамеска, карандаш для разметки, уровень, линейка и, конечно же, сами петли. Также не помешает малярный скотч для защиты поверхности от повреждений при работе.
Как правильно разметить места для установки петель на дверце шкафа?
Чтобы правильно разметить места для петель, нужно выполнить несколько шагов. Во-первых, определите, на какой высоте будет располагаться петля, обычно они устанавливаются на расстоянии около 15 см от верхнего и нижнего края двери. Для этого используйте линейку и уровень, чтобы все было симметрично. Затем, с помощью карандаша, отметьте центр отверстий для шурупов. Очень важно, чтобы разметка была точной, так как любые отклонения могут повлиять на правильность установки дверцы. После этого, с помощью стамески, аккуратно вырежьте углубления под петли. Работайте осторожно, чтобы не повредить древесину двери.
