Как вольтметр включается в цепь

Для точного измерения напряжения в электрической цепи необходимо правильно подключить вольтметр. Этот процесс требует внимания к деталям, чтобы избежать повреждения устройства или искажения показаний. Важно понимать, что вольтметр подключается параллельно элементам цепи, где необходимо измерить напряжение. При этом он не должен сильно воздействовать на работу системы, иначе результаты будут неточными.

Первое, на что следует обратить внимание при подключении вольтметра, это его номинальное напряжение и максимальное сопротивление. Устройство должно соответствовать параметрам измеряемой цепи, иначе можно получить искаженные данные или даже повредить прибор. Современные вольтметры имеют широкий диапазон рабочих напряжений, но для большинства приборов важно соблюсти полярность подключения, чтобы избежать ошибок измерений.

При подключении к цепи важно помнить о последовательности действий: сначала отключите питание, затем подключите вольтметр, соблюдая полярность, и только после этого включайте питание. Неправильное подключение, например, подключение вольтметра к цепи, находящейся под высоким напряжением, может привести к неисправности устройства или его выходу из строя.

Кроме того, стоит учитывать характеристики конкретной цепи. Если это высокочастотная или импульсная цепь, необходимо использовать специализированные вольтметры, которые могут точно отображать изменения напряжения без потерь на частотных интерференциях.

Выбор места подключения вольтметра в цепи

При подключении вольтметра важно правильно выбрать точку в цепи для точного измерения напряжения. Несоответствие места подключения может привести к искажению результатов измерений и повреждению устройства.

Основные моменты, которые следует учитывать:

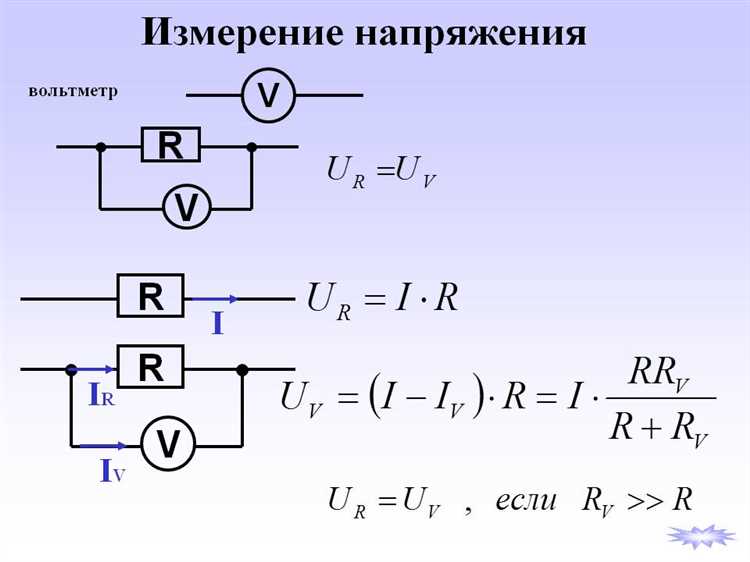

• Последовательность подключения: Вольтметр подключается параллельно элементу, напряжение которого необходимо измерить. Это позволяет получить точное значение разности потенциалов между двумя точками.
• Минимальное сопротивление: Вольтметр имеет внутреннее сопротивление, которое должно быть достаточно большим, чтобы не влиять на измеряемую цепь. Поэтому его подключение не должно изменять параметры цепи.

Рекомендации по выбору точки подключения:

1. Измерение напряжения на источнике: Для проверки характеристик источника тока (батареи, аккумулятора и т.д.) вольтметр подключается параллельно выходным клеммам источника.
2. Измерение напряжения на нагрузке: Чтобы измерить напряжение, подаваемое на нагрузку (например, лампу или мотор), вольтметр подключается параллельно этой нагрузке. Это позволяет оценить точность питания нагрузки.
3. Измерение напряжения в цепи: Если необходимо замерить напряжение в определенном участке цепи, вольтметр подключают параллельно этому участку. Например, чтобы узнать напряжение на резисторе или другом элементе цепи.

Не рекомендуется подключать вольтметр:

• Последовательно с нагрузкой, так как это может значительно изменить параметры цепи и привести к ошибочным показаниям.
• К цепям с высокими токами без учета их мощности и диапазона измерений вольтметра, чтобы избежать перегрузки устройства.

Для надежности измерений также важно учитывать, что сопротивление вольтметра должно быть значительно выше сопротивления элемента, на котором проводится измерение, чтобы минимизировать его влияние на работу цепи.

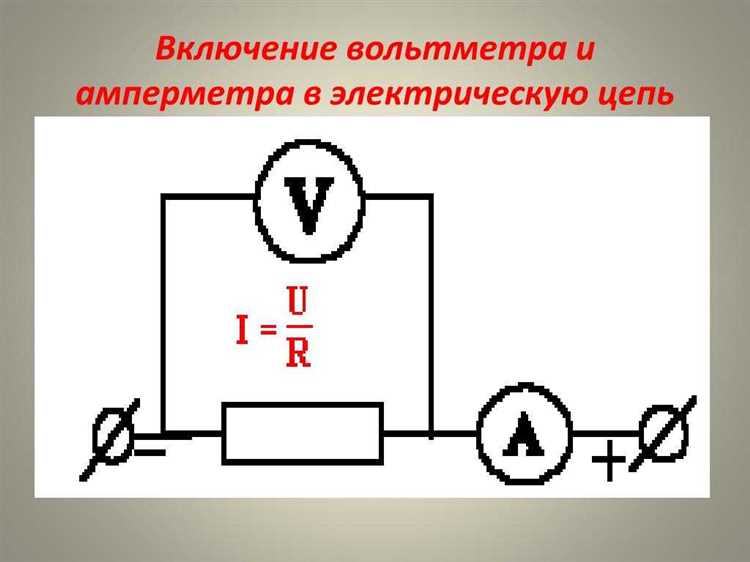

Как правильно подключить вольтметр параллельно нагрузке

Для правильного подключения вольтметра параллельно нагрузке необходимо соблюсти несколько ключевых условий. Вольтметр измеряет напряжение, поэтому его нужно подключить таким образом, чтобы он стал частью электрической цепи, не нарушая основного тока через нагрузку.

Перед подключением вольтметра убедитесь, что его номинальное напряжение соответствует измеряемому в цепи. Это важно для предотвращения повреждения прибора. Вольтметр имеет высокое внутреннее сопротивление, что минимизирует влияние на ток в цепи, но все же оно должно быть достаточным, чтобы не создавать заметных потерь энергии.

Кроме того, важно учитывать, что вольтметр должен быть подключен после выключающих устройств, если они присутствуют в цепи, чтобы предотвратить его повреждение при замкнутых контактах.

Определение максимального напряжения для вольтметра

Для определения максимально допустимого напряжения важно учитывать номинальное напряжение и конструктивные особенности вольтметра. Вольтметры имеют разные пределы измерений для постоянного и переменного тока. Например, для вольтметра, предназначенного для измерений постоянного напряжения, максимальный предел может быть в пределах от 100 В до 1000 В в зависимости от модели.

Также стоит учитывать, что вольтметры с высокой точностью, такие как лабораторные приборы, могут иметь ограничения на максимальное напряжение в пределах 10 В – 200 В. В таких случаях для измерений более высоких напряжений используются специальные делители напряжения, которые позволяют безопасно проводить измерения, уменьшая значение напряжения до безопасного уровня.

Важным аспектом является устойчивость вольтметра к пиковым значениям напряжения. Например, если вольтметр рассчитан на максимальное напряжение 600 В, это не означает, что его можно использовать при любых скачках напряжения до этого значения. Некоторые приборы могут выдерживать кратковременные пики напряжения, но длительное воздействие на максимальное значение приведет к повреждению.

Для точных измерений важно также учитывать температурный коэффициент сопротивления вольтметра. При изменении температуры окружающей среды его характеристики могут изменяться, что особенно важно при измерении высоких напряжений в критичных условиях. Поэтому для обеспечения безопасности работы рекомендуется использовать вольтметры, соответствующие стандартам безопасности и имеющие защиту от перенапряжений.

Для правильного подключения следует выполнить несколько шагов:

1. Определение точки измерения. Выберите место в цепи, где будет измеряться напряжение. Это может быть между двумя точками проводников или на выходе из устройства, например, источника питания.

3. Измерение в разных режимах. Некоторые вольтметры могут работать в разных режимах (постоянный или переменный ток), и важно выбрать соответствующий режим в зависимости от типа измеряемого напряжения. Это можно сделать с помощью переключателя на самом приборе.

4. Ожидание стабилизации показаний. После подключения вольтметра и установки нужного режима следует подождать, пока прибор стабилизирует показания. Это поможет избежать погрешностей, вызванных кратковременными изменениями напряжения.

Правила безопасности при подключении вольтметра

1. Проверка исправности вольтметра. Перед подключением убедитесь, что прибор работает корректно. Проверьте, не повреждены ли провода, щупы и другие элементы устройства. Использование неисправного вольтметра может привести к неправильным показаниям и даже повреждению цепи.

2. Выбор правильного диапазона измерений. Для предотвращения повреждения вольтметра и электрической цепи, всегда выбирайте соответствующий диапазон напряжения. Если вы не уверены в величине напряжения, начните с самого высокого диапазона и постепенно уменьшайте его.

3. Подключение вольтметра параллельно нагрузке. Вольтметр должен быть подключен параллельно измеряемому элементу цепи. Это необходимо для корректного измерения напряжения, не нарушая работы самой цепи.

4. Защита от короткого замыкания. Обязательно проверяйте, что щупы вольтметра не касаются металлических частей цепи или других проводников, которые могут привести к короткому замыканию.

5. Соблюдение полярности. Некоторые вольтметры имеют полярность измерений, особенно в случае постоянного тока. Подключайте щупы строго в соответствии с полярностью, указанной на приборе, чтобы избежать ошибки измерения или повреждения устройства.

6. Работа с высоким напряжением. При работе с цепями высокого напряжения используйте вольтметры, предназначенные для таких измерений. Всегда носите защитные средства и соблюдайте осторожность при подключении вольтметра к таким цепям.

7. Отключение питания. При подключении вольтметра к новой или незнакомой цепи всегда рекомендуется сначала отключить питание, чтобы избежать возможных замыканий или ударов током. После подключения можно включать питание и проводить измерения.

8. Изоляция проводников. Все проводники, соединяющие вольтметр с цепью, должны быть изолированы. Ненадежная изоляция может привести к короткому замыканию или поражению электрическим током.

9. Использование вольтметра в сухих условиях. Никогда не подключайте вольтметр в условиях повышенной влажности или вблизи воды. Это значительно увеличивает риск поражения электрическим током.

10. Проверка показаний. После подключения вольтметра всегда следите за его показаниями и сразу отключайте питание в случае непредсказуемых изменений или аномальных показаний. Неверные данные могут свидетельствовать о проблемах с электрической цепью или прибором.

Как избежать ошибки при измерении напряжения в сложных схемах

При измерении напряжения в сложных схемах часто возникают ошибки, вызванные неправильным подключением вольтметра или его несоответствием особенностям цепи. Чтобы минимизировать риски, важно соблюдать несколько ключевых принципов.

Первое, на что стоит обратить внимание – это правильность подключения вольтметра. Он должен быть включен параллельно тому элементу, напряжение которого необходимо измерить. Ошибка подключения может привести к короткому замыканию или повреждению измерительного устройства. Убедитесь, что щупы вольтметра подключены именно к точкам, где требуется замер.

Второе важное правило – использование вольтметра с подходящим диапазоном измерений. В случае слишком высоких значений напряжения прибор может выйти из строя, а при слишком низких значениях результаты будут неточными. Для сложных схем, где напряжение может изменяться в широком диапазоне, полезно использовать вольтметр с автоопределением диапазона.

Не менее важным фактором является учет сопротивления вольтметра. Хотя оно обычно мало, в сложных схемах оно может оказывать влияние на измерения, особенно если цепь имеет высокое сопротивление или чувствительные компоненты. Используйте приборы с минимальным внутренним сопротивлением или обращайте внимание на это при выборе вольтметра.

Проверьте целостность всех соединений перед измерением. Ослабленные контакты или грязные щупы могут стать причиной неправильных показаний, создавая ложные результаты из-за дополнительного сопротивления в цепи. Для точности можно использовать проводники с большими сечениями и качественные коннекторы.

Особенно важно учитывать влияние электромагнитных помех, особенно в сложных схемах, где работают чувствительные устройства. Размещение вольтметра рядом с источниками помех может исказить показания. Для минимизации воздействия таких помех используйте экранированные кабели или измерительные приборы, имеющие встроенную защиту от внешних интерференций.

Не игнорируйте температурный фактор. В некоторых схемах температурные колебания могут влиять на точность измерений. Важно, чтобы вольтметр использовался в рекомендованном температурном диапазоне, а также следите за стабильностью температуры самой цепи.

Проверка точности показаний вольтметра после подключения

После подключения вольтметра к электрической цепи важно провести проверку его точности. Это необходимо для исключения ошибок измерений и обеспечения корректной работы всей системы. Следующие шаги помогут проверить точность показаний прибора:

1. Проверьте калибровку вольтметра. Используйте известный источник напряжения, например, стандартный источник с заранее измеренным напряжением, чтобы сравнить его с показаниями вольтметра.
2. Для точных измерений используйте прибор с высокой чувствительностью. Если вольтметр имеет функцию выбора диапазона, проверьте его в каждом из них, чтобы убедиться, что он корректно отображает значения.
3. Подключите вольтметр к источнику с постоянным напряжением (например, источнику 5 В) и сравните показания с эталонными значениями. Погрешность измерений не должна превышать 1% от номинального значения.
4. Используйте мультиметр в качестве дополнительного устройства для контроля точности вольтметра. Сравнение показаний двух приборов поможет выявить возможные отклонения.
5. В случае подозрений на неправильную работу вольтметра, проверьте его батареи или источник питания. Низкий уровень заряда может влиять на точность измерений.
6. Проверьте вольтметр при различных температурных условиях. Некоторые приборы могут показывать погрешности при изменении температуры окружающей среды.

Проверка точности показаний после подключения поможет избежать ошибок в диагностике и эксплуатации электрических цепей.

Вопрос-ответ:

Как правильно подключить вольтметр к электрической цепи?

Для правильного подключения вольтметра в электрической цепи необходимо помнить, что он должен быть включен параллельно с тем элементом цепи, на котором вы хотите измерить напряжение. Это важно, так как вольтметр измеряет разность потенциалов, а при параллельном соединении будет обеспечено точное измерение. Подключение вольтметра последовательно приведет к его повреждению или неправильным показаниям, так как в этом случае через прибор будет проходить весь ток цепи.

Какой вольтметр лучше выбрать для измерений в автомобильной сети?

Для автомобильных сетей лучше всего использовать вольтметры, которые рассчитаны на измерение напряжения в диапазоне от 0 до 15 В, так как в машине обычно используется 12-вольтовая система питания. Важно, чтобы прибор был защищен от пиковых напряжений и перегрузок, которые могут возникнуть в процессе работы автомобиля, например, при включении стартеров или других мощных устройств. Лучше всего выбирать вольтметры с цифровым отображением, так как они более удобны и точны при считывании данных.

Почему вольтметр может показывать неверные результаты?

Неверные показания вольтметра могут быть вызваны несколькими факторами. Одним из них является неправильное подключение прибора: если он подключен не параллельно измеряемому элементу цепи, показания могут быть искажены. Также могут возникнуть проблемы с самим прибором, например, с его калибровкой или неисправностью внутренних компонентов. Другим вариантом является плохое качество проводки в цепи или наличие окисления на контактах, что также может привести к ошибкам в измерениях.

Как часто нужно калибровать вольтметр?

Калибровка вольтметра зависит от его типа и области применения. В большинстве случаев для домашних и автомобильных нужд достаточно проверять точность прибора раз в год или при подозрении на его неисправность. Если вольтметр используется в профессиональных условиях, например, в лабораториях или при измерении критичных параметров, калибровка должна проводиться чаще, возможно, даже несколько раз в год. Важно также проверять состояние батареи и контактных соединений прибора, чтобы избежать искажений показаний.
