Установка трубы через бетонное кольцо колодца требует точного соблюдения технологии для обеспечения герметичности и долговечности конструкции. Основная сложность заключается в правильном креплении и уплотнении прохода, чтобы избежать подтекания и повреждений.
Первым этапом является подготовка отверстия в бетонном кольце. Размер отверстия должен соответствовать диаметру трубы с учётом монтажного зазора не более 10 мм. Для уплотнения используется резиновый уплотнитель или гидроизоляционная манжета, которые предотвращают проникновение воды и загрязнений внутрь колодца.
Следующий шаг – установка трубы с обязательным контролем уровня и угла наклона для обеспечения правильного отвода жидкости. Фиксация трубы производится с помощью монтажных хомутов или специальных крепежных элементов, устойчивых к коррозии. После установки необходимо провести герметизацию стыка с использованием морозостойких и водонепроницаемых составов.
Подготовка инструмента и материалов для монтажа трубы в бетонное кольцо
Для качественного монтажа трубы в бетонное кольцо требуется точный набор инструментов и материалов. Необходимость и количество зависят от диаметра трубы и особенностей колодца.
- Труба – Полиэтиленовая (ПНД) или ПВХ с толщиной стенки не менее 5 мм. Диаметр подбирается согласно проекту, обычно от 110 до 160 мм.
- Резиновая манжета (уплотнитель) – диаметр и толщина подбираются под трубу и внутренний диаметр бетонного кольца. Обеспечивает герметичность соединения.
- Герметик на силиконовой или битумной основе – для дополнительной защиты стыка от влаги.
- Анкерные крепежи (если требуется фиксация трубы) – дюбели и хомуты из нержавеющей стали или пластика.
Инструменты:
- Перфоратор с буром диаметром, соответствующим трубе плюс уплотнитель (обычно на 10–15 мм больше внутреннего диаметра кольца).
- Резак по металлу или труборез для точного обрезания трубы.
- Нож или монтажный скальпель – для подгонки манжеты и удаления заусенцев.
- Кисть или шпатель – для нанесения герметика.
- Рулетка и маркер – для точной разметки.
- Уровень – для контроля правильности положения трубы при монтаже.
Дополнительно рекомендуется подготовить:
- Перчатки для защиты рук при работе с бетонной пылью и герметиком.
- Ветошь или салфетки для удаления излишков герметика и очистки поверхности.
Все материалы должны иметь сертификаты качества и быть адаптированы к условиям эксплуатации колодца – устойчивы к влаге, перепадам температуры и химическим воздействиям грунта.
Разметка и сверление отверстия в бетонном кольце под трубу
Перед началом работ измерьте диаметр трубы и добавьте к нему не менее 20 мм для свободного прохождения и последующей герметизации. Отметьте центр будущего отверстия на бетонном кольце, используя рулетку и угольник, чтобы обеспечить точное горизонтальное расположение.
Обведите контур отверстия с помощью лекала или шаблона, вырезанного из плотного картона или фанеры, точно соответствующего диаметру трубы с припуском. Проверьте, чтобы контур не выходил за пределы кольца и не был слишком близко к краям – расстояние от края отверстия до внешней поверхности кольца должно быть минимум 50 мм для сохранения прочности конструкции.
Для сверления используйте перфоратор с алмазной коронкой по бетону диаметром, равным разметке. Установите кольцо в устойчивое положение, чтобы исключить вибрации. Сверлите отверстие с постоянным охлаждением водой, чтобы избежать перегрева инструмента и появления трещин в бетоне.
Если отверстие большого диаметра, сначала сделайте несколько точечных сверлений по контуру, затем постепенно соедините их. После завершения сверления удалите пыль и остатки бетона пылесосом или кистью. При необходимости устраните неровности алмазным шлифовальным кругом, добиваясь ровной и чистой поверхности отверстия.
Установка трубы в подготовленное отверстие колодца
Перед установкой трубы убедитесь, что отверстие в бетонном кольце соответствует диаметру трубы с допуском не более ±5 мм. Очистите поверхность отверстия от пыли и мусора, чтобы обеспечить плотное прилегание уплотнителя.
Используйте резиновое уплотнительное кольцо соответствующего диаметра. Установите его в специально предусмотренный паз на трубе или на краю отверстия. Это предотвратит попадание грунтовых вод и обеспечит герметичность соединения.
Опустите трубу в отверстие под углом, максимально близком к вертикальному, чтобы избежать перекосов. Для удержания трубы используйте временные опоры или фиксирующие скобы, закрепленные снаружи кольца.
После установки трубы проверьте вертикальность с помощью строительного уровня и рулетки – длина выступающей части должна совпадать с проектной отметкой, обычно от 30 до 50 см над уровнем кольца.
Если предусмотрено, нанесите герметик на стыковочные поверхности для дополнительной защиты. Не используйте цементный раствор внутри отверстия – это может привести к повреждению уплотнителя и нарушению герметичности.
Завершающим этапом является заполнение пространства между трубой и стенками отверстия песчано-цементной смесью с плотной трамбовкой для предотвращения вибраций и подвижек.

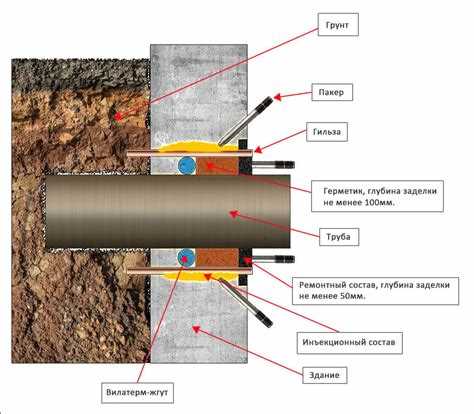

Герметизация стыка трубы и бетонного кольца для предотвращения протечек
Для надежной герметизации стыка трубы и бетонного кольца важно использовать специальные материалы и технологии, обеспечивающие долговечность и водонепроницаемость. Первый этап – тщательная очистка контактных поверхностей от грязи, пыли и остатков бетона. Рекомендуется обработать стык металлической щеткой и продувкой воздухом.
Следующий шаг – нанесение гидроизоляционного состава на основание кольца и внешнюю поверхность трубы. Лучший выбор – полиуретановые или битумно-полимерные мастики с эластичными свойствами, которые компенсируют возможные движения конструкции. Толщина слоя должна составлять не менее 3 мм.
Для увеличения прочности герметика рекомендуется применять уплотнительные манжеты из резины или EPDM, которые вставляются между трубой и кольцом. При установке манжеты необходимо обеспечить плотный прижим, избегая перекосов и морщин. Дополнительно можно использовать ленты для уплотнения с высокой адгезией к бетону и металлу.
Финальным этапом служит обработка стыка цементно-песчаным раствором с добавлением гидроизолирующих добавок, таких как гидрофобизаторы или микрокремнезем. Раствор должен быть нанесен аккуратно, без пропусков и пустот, с тщательной выгонкой воздуха при помощи шпателя.
Для контроля качества герметизации рекомендуется провести испытание на протечку под напором воды не менее 0,3 МПа в течение 24 часов. При обнаружении слабых мест герметизация повторяется с использованием дополнительных уплотнительных материалов.
Фиксация трубы в отверстии с помощью монтажных составов
Перед началом фиксации необходимо тщательно очистить поверхность отверстия и наружную часть трубы от пыли, грязи и масла. Рекомендуется обработать участок грунтовкой глубокого проникновения для улучшения адгезии монтажного состава.
Оптимальный выбор состава – цементный или полиуретановый монтажный раствор с быстрым схватыванием. Цементные смеси используют при высоких нагрузках и для труб большого диаметра, полиуретановые – при необходимости герметизации и эластичности соединения.
Наносить состав следует равномерно, заполняя зазор между трубой и краем отверстия полностью. Для этого удобно использовать шпатель или специальный пистолет для монтажной пены в случае полиуретановых составов.
Важный момент – выдерживать рекомендуемое производителем время схватывания, обычно от 30 минут до 2 часов, в зависимости от температуры и влажности. За это время труба должна оставаться неподвижной для обеспечения прочного соединения.
При больших зазорах можно применить предварительное уплотнение с помощью герметизирующей ленты или пакли, чтобы избежать чрезмерного расхода монтажного состава и улучшить герметичность.
По завершении фиксации рекомендуется проверить плотность и отсутствие пустот в шве, при необходимости нанести дополнительный слой состава для устранения дефектов.
Проверка герметичности и завершение монтажа трубы в колодце
После установки трубы в бетонное кольцо необходимо проверить герметичность соединения. Для этого поверхность стыка очищают от пыли и грязи, после чего тщательно осматривают визуально на наличие трещин и зазоров.
Далее проводят тест с подачей воды внутрь трубы. Уровень воды в колодце должен сохраняться стабильным минимум 15 минут без снижения, что укажет на отсутствие протечек. Если вода уходит – выявляют и устраняют слабые места с помощью герметика на основе полиуретана или силикона.
Для дополнительной защиты стыка применяют специальные монтажные ленты или гидроизоляционные мастики, которые наносятся по периметру трубы с внутренней и внешней стороны кольца. Важно, чтобы материал был устойчив к воздействию влаги и перепадам температуры.
После проверки и герметизации стыка заполняют пространство вокруг трубы песчано-цементным раствором или специализированной монтажной пеной, чтобы зафиксировать конструкцию и исключить подвижки.
Завершающий этап – установка защитного люка или крышки колодца, обеспечивающей защиту от попадания грязи и осадков. Все работы рекомендуется выполнять при температуре не ниже +5 °C для правильного отверждения материалов.
Вопрос-ответ:
Какие инструменты и материалы понадобятся для монтажа трубы через бетонное кольцо колодца?
Для работы понадобятся: труба нужного диаметра и материала (обычно ПВХ или ПНД), бетонные кольца, уплотнители или резиновые манжеты, герметик, песок или цемент для засыпки, уровень, рулетка, ножовка по металлу или пластмассе, дрель с насадками и перчатки. Набор может меняться в зависимости от конкретных условий, но эти основные элементы обычно необходимы для правильного монтажа и герметизации прохода трубы через бетонное кольцо.
Как правильно подготовить бетонное кольцо перед установкой трубы?
Перед монтажом трубы нужно очистить поверхность бетонного кольца в месте прохода, удалить пыль и грязь. Затем стоит определить и отметить точное место отверстия для трубы. Отверстие высверливают или прорезают с запасом, чтобы труба могла свободно пройти, но не было слишком большого зазора. Для надежной герметизации края отверстия лучше обработать герметиком или использовать специальные уплотнители. Такая подготовка помогает избежать протечек и сохранить прочность конструкции.
Какие ошибки чаще всего допускают при прокладке трубы через бетонное кольцо и как их избежать?
Частая ошибка — неправильное измерение и несоответствие диаметра отверстия размеру трубы, что приводит к зазорам и протечкам. Также неправильно установленная или незафиксированная труба может сместиться со временем. Отсутствие герметика или неправильное его нанесение ухудшает герметичность прохода. Чтобы избежать этих проблем, важно тщательно измерять, использовать уплотнители и герметики, а также надежно фиксировать трубу при монтаже.
Как обеспечить герметичность соединения трубы с бетонным кольцом, чтобы избежать попадания воды и грунта?
Герметичность достигается несколькими способами: применением резиновых манжет, которые плотно обхватывают трубу и прилегают к отверстию; нанесением качественного водостойкого герметика вокруг трубы; использованием специальных уплотнительных колец или монтажной пены, которая заполняет зазор. Важно, чтобы поверхность была чистой и сухой перед нанесением герметика. После установки нужно проверить соединение на наличие протечек, чтобы быть уверенным в надежности конструкции.
Какой порядок действий при монтаже трубы через бетонное кольцо в колодце?
Сначала необходимо выбрать место прохода и подготовить бетонное кольцо: очистить поверхность и сделать отверстие нужного диаметра. Затем трубу обрезают до нужной длины и при необходимости устанавливают уплотнители на участках прохода. Трубу аккуратно проводят через отверстие, проверяя положение уровнем, чтобы избежать наклона. После установки герметизируют соединение с помощью уплотнителей и герметика. В завершение пространство вокруг трубы засыпают песком или цементным раствором для устойчивости и дополнительной защиты.
Как правильно смонтировать трубу в колодец через бетонное кольцо?
Для монтажа трубы в колодец через бетонное кольцо необходимо выполнить несколько последовательных шагов. Начните с подготовки места для установки кольца. Прежде чем монтировать трубу, убедитесь, что колодец правильно подготовлен: очищен от грязи, а отверстие в кольце — точно по размеру трубы. Затем выполните разметку на кольце для выреза под трубу. Вырежьте отверстие, используя болгарку или другой инструмент для резки бетона. После этого подберите резиновое уплотнение или герметик для предотвращения попадания воды и грязи вокруг трубы. Установите трубу в подготовленное отверстие и закрепите ее, чтобы избежать движения. Заклейте швы герметиком и проверьте герметичность соединения. Убедитесь, что труба не имеет повреждений и прочно закреплена в кольце.
Какие инструменты понадобятся для монтажа трубы в бетонное кольцо?
Для монтажа трубы через бетонное кольцо вам понадобятся следующие инструменты: болгарка или резак для бетона, чтобы сделать вырез под трубу в кольце; уровень для проверки правильности установки; резиновое уплотнительное кольцо или герметик для создания герметичного соединения; крепежи или анкера для фиксации трубы. Также может понадобиться молоток для легкой подгонки и строительный шнур для точной разметки. Важно заранее подготовить все инструменты, чтобы монтаж прошел быстро и без проблем.
