Из чего состоит электромагнитное реле

Электромагнитное реле – это компактный переключатель, работающий на принципе электромагнитной индукции. В основе его конструкции лежит катушка с сердечником из ферромагнитного материала, создающая магнитное поле при подаче тока. Это поле воздействует на подвижный якорь, который механически переключает контакты цепи.

Основные компоненты реле включают катушку, якорь, контактную группу и возвратную пружину. Катушка рассчитана на определённое рабочее напряжение и сопротивление, которые напрямую влияют на скорость и надёжность срабатывания. Контактная группа может содержать несколько пар контактов, рассчитанных на разные токи и типы нагрузки, что расширяет функциональные возможности реле.

Выбор материалов и точность изготовления сердечника и якоря критичны для минимизации энергопотребления и увеличения срока службы устройства. Пружина обеспечивает возврат якоря в исходное положение при отключении питания, а её жёсткость определяет усилие срабатывания и гистерезис реле.

Для повышения надёжности следует учитывать параметры катушки и контактов в зависимости от условий эксплуатации, а также соблюдать правильную компоновку для минимизации электромагнитных помех и механического износа.

Конструкция катушки и её роль в работе реле

Катушка электромагнитного реле представляет собой намотанную на каркас проводящую обмотку, обычно из меди с эмалевой изоляцией. Число витков и диаметр провода подбираются исходя из требуемого магнитного поля и допустимого тока. Величина индуктивности катушки напрямую влияет на скорость срабатывания реле и его чувствительность.

Каркас катушки изготавливается из немагнитного материала, например, пластика или прессованной бумаги, что исключает потери магнитного потока и минимизирует нагрев. Сердечник, размещённый внутри катушки, выполнен из мягкого ферромагнитного сплава с высокой магнитной проницаемостью, что обеспечивает усиление магнитного поля при прохождении тока.

Для повышения эффективности и снижения энергопотребления реле применяют катушки с ферритовыми сердечниками и оптимизированной намоткой, при которой витки равномерно распределены и максимально плотно уложены. Контроль сопротивления обмотки обязателен для предотвращения перегрева и выхода из строя катушки.

Катушка преобразует электрическую энергию в магнитную, создавая поле, которое перемещает якорь и замыкает или размыкает контактную группу. Сила магнитного притяжения должна превышать силу пружины и трение, поэтому точный расчет геометрии катушки и сердечника критичен для надежной работы реле при заданных параметрах напряжения и тока.

Оптимальная конструкция катушки учитывает тепловые нагрузки и обеспечивает стабильную работу при длительной эксплуатации, что достигается применением проводов с высокой термостойкостью и использованием дополнительного теплоотвода в корпусе реле.

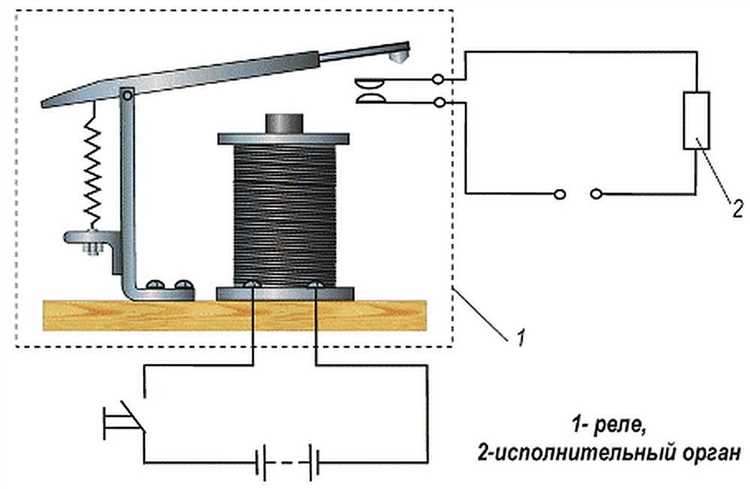

Типы сердечников и их влияние на характеристики реле

Сердечник электромагнитного реле определяет магнитные свойства и влияет на ключевые параметры устройства: время срабатывания, потребляемую энергию и износ контактов.

• Цельнометаллический сердечник из стали с высокой магнитной проницаемостью обеспечивает сильное магнитное поле и быстрый отклик. Применяется в реле с высокой коммутационной нагрузкой и частыми переключениями.
• Сердечник из спеченного феррита обладает меньшей массой и индуктивностью, снижая инерцию якоря. Это улучшает скорость срабатывания, но уменьшает максимальное усилие на контактах, что подходит для маломощных цепей.
• Мягкий ферритовый сердечник с магнитной изоляцией уменьшает вихревые токи и потери энергии, повышая КПД реле. Используется в точных измерительных и малошумных схемах.
• Сердечник с разрезом или прорезями снижает намагниченность остатков, сокращая время возврата якоря и предотвращая «залипание» контактов. Рекомендуется для реле с высокой частотой переключений.

Выбор сердечника необходимо соотносить с требованиями к рабочему напряжению и токовой нагрузке:

1. Для мощных силовых реле предпочтительны цельнометаллические сердечники с высокой магнитной проницаемостью.
2. Для малых и средних нагрузок эффективнее применять ферритовые материалы с низкой массой и минимальными потерями.
3. В схемах с чувствительной электроникой важна магнитная изоляция сердечника для минимизации электромагнитных помех.

Оптимальный сердечник позволяет снизить энергопотребление реле на 15–30%, уменьшить механический износ и увеличить ресурс без снижения быстродействия.

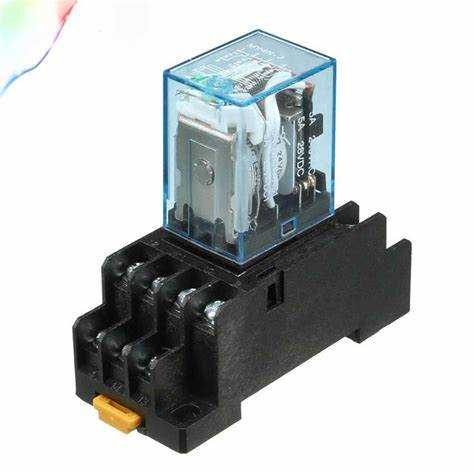

Назначение и устройство контактов в электромагнитном реле

Контакты электромагнитного реле служат для коммутации электрических цепей под управлением катушки реле. Их основная задача – обеспечить надёжное включение и размыкание нагрузки при минимальном сопротивлении и износе.

Устройство контактов включает несколько ключевых элементов:

• Подвижный контакт – механически связан с якорем, перемещается при возбуждении катушки и замыкает или размыкает цепь.
• Неподвижный контакт – зафиксирован в корпусе, обеспечивает точку коммутации.
• Контактные поверхности – выполнены из износостойких сплавов (например, серебро с добавками олова, кадмия или вольфрама) для повышения электрической и механической стойкости.

Контакты классифицируются по типу коммутации:

1. Нормально разомкнутые (НО) – размыкают цепь в отсутствии управляющего сигнала и замыкают её при подаче питания на катушку.
2. Нормально замкнутые (НЗ) – обеспечивают замкнутость цепи в состоянии покоя и размыкаются при срабатывании реле.
3. Переключающие (ПК) – имеют общий контакт и два рабочих (НО и НЗ), переключают нагрузку между двумя цепями.

Рекомендуется учитывать следующие особенности при выборе и эксплуатации контактов:

• Допустимый ток и напряжение коммутации должны соответствовать параметрам нагрузки, чтобы избежать искрения и преждевременного износа.
• Контактные материалы выбираются исходя из характера нагрузки: высокочастотные цепи требуют особых сплавов с минимальным переходным сопротивлением.
• Для цепей с индуктивной нагрузкой необходимы контакты с дополнительной защитой от выбросов напряжения, например, с использованием дугогасящих элементов.
• Регулярный контроль состояния контактов важен для поддержания надежности реле, включая проверку отсутствия оксидов и механических повреждений.

Правильное устройство и подбор контактов – залог долговечной и стабильной работы электромагнитного реле в различных электрических системах.

Принцип действия якоря и механизма переключения

Смещение якоря вызывает механическое движение, которое приводит в действие контактный механизм. Контакты меняют своё положение: замыкаются или размыкаются электрические цепи, обеспечивая переключение нагрузки. Ход якоря обычно составляет от 0,5 до 3 мм, что минимизирует механические износы и повышает быстродействие.

Конструкция якоря и точность регулировки пружины напрямую влияют на время срабатывания реле – в диапазоне 5–20 миллисекунд. Для уменьшения искрообразования и повышения срока службы применяют демпфирующие элементы и специальные контакты с покрытием из благородных металлов.

Оптимальная сила притяжения якоря рассчитывается с учётом номинального тока катушки и должна обеспечивать надежное переключение при колебаниях напряжения. Избыточное усилие приводит к быстрому износу, недостаточное – к ложным срабатываниям. Для точной настройки применяют регулировочные винты и пружины с заданной жёсткостью.

Виды изоляционных материалов и их применение в реле

Корпуса и несущие конструкции часто изготавливают из термореактивных пластмасс – фенопласта и бакелита, обладающих высокой термостойкостью (до 150 °C) и устойчивостью к электрическим пробоям. Эти материалы обеспечивают надежную изоляцию и механическую прочность при длительной эксплуатации.

В контактных системах реле используют тонкие слюдяные прокладки для предотвращения пробоев и уменьшения паразитных токов. Слюда выдерживает температуры до 500 °C и обладает высокой диэлектрической проницаемостью, что важно при работе с высокочастотными сигналами.

Для изоляции между контактами и подвижными элементами применяют пленочные полимерные материалы – полиимид и политетрафторэтилен (ПТФЭ). Они обеспечивают устойчивость к истиранию и химическому воздействию, а также сохраняют диэлектрические свойства при температурах до 250 °C.

Выбор изоляционного материала зависит от рабочих условий реле: напряжения, температуры, частоты коммутации и агрессивности среды. Для высоковольтных и высокочастотных реле предпочтительна керамика и слюда, для стандартных силовых – лакированные провода и термопластики.

Роль пружин в обеспечении возврата якоря в исходное положение

Пружина в электромагнитном реле выполняет функцию обратного механизма, возвращая якорь к исходному положению сразу после отключения электромагнита. Основной параметр – жесткость пружины (коэффициент упругости), которая должна быть оптимальной: достаточно высокой для быстрого и точного возврата якоря, но не чрезмерной, чтобы не создавать избыточное сопротивление магнитному полю и не повышать энергопотребление реле.

При выборе пружины учитывается рабочий ход якоря и необходимое время возврата, которые напрямую влияют на скорость срабатывания реле. Недостаточная жесткость ведёт к замедленному возврату и повышенному риску «залипания» якоря, что негативно сказывается на надежности работы. Чрезмерно жёсткая пружина увеличивает износ подвижных частей и требует усиленного магнитного поля для срабатывания.

Материал пружины должен сохранять эластичность при рабочих температурах, чаще всего используют высокоуглеродистую сталь или нержавеющую сталь, устойчивую к усталости металла. Для обеспечения стабильности характеристик пружина подвергается калибровке и термообработке.

Расположение и крепление пружины должны минимизировать трение и обеспечивать прямолинейный ход якоря. Избегают изгибов и дополнительных точек опоры, чтобы не создавать паразитных усилий, ухудшающих возврат.

Регулярный контроль состояния пружины необходим для предотвращения потери упругих свойств и деформаций, особенно в условиях вибрации и частых циклов срабатывания. Замена пружины рекомендуется при снижении коэффициента упругости более чем на 15% от первоначального значения, что гарантирует стабильную работу реле.

Способы крепления и подключения электромагнитного реле

Крепление электромагнитного реле зависит от конструкции и области применения. Наиболее распространены монтаж на DIN-рейку и панельное крепление с помощью винтов. Крепление на DIN-рейку обеспечивает быстрый демонтаж и замену без дополнительного инструмента, что важно в промышленной автоматике. Панельное крепление используется при фиксированном расположении реле и требует точного сверления монтажных отверстий с шагом, соответствующим размеру корпуса реле.

При подключении катушки реле следует соблюдать полярность, если она указана производителем, особенно для электромагнитных реле постоянного тока. Рекомендуется использовать дополнительные элементы защиты – диоды шоттки или варисторы, чтобы предотвратить напряжённые импульсы при отключении катушки.

Для контактов реле стоит учитывать тип нагрузки: для индуктивных цепей необходимы дополнительные дугогасящие компоненты, а для высокочастотных цепей – специальные коннекторы с минимальным контактным сопротивлением. Провода должны быть проложены с минимальным уровнем вибрации и механических напряжений, чтобы исключить случайное ослабление контактов.

Правильное крепление и грамотное подключение электромагнитного реле обеспечивают стабильность работы и долговечность устройства в различных условиях эксплуатации.

Особенности конструкции корпуса для защиты и монтажа реле

Корпус электромагнитного реле изготавливается из изоляционных и огнестойких материалов, таких как термопластик или бакелит, что обеспечивает надежную защиту от коротких замыканий и механических повреждений. Конструктивно корпус должен иметь вентиляционные отверстия с фильтрами, предотвращающими попадание пыли и влаги внутрь, при этом сохраняя необходимое охлаждение катушки и контактов.

Для монтажа реле применяют стандартизированные крепежные элементы: пазовые или винтовые отверстия, позволяющие быстро и точно зафиксировать реле на монтажной панели или DIN-рейке. Важна жесткость конструкции корпуса, чтобы исключить деформации при вибрациях и удары, особенно в промышленных условиях эксплуатации.

Корпуса с прозрачной крышкой обеспечивают визуальный контроль состояния контактов и индикацию срабатывания без разборки. Для реле с высокой коммутационной нагрузкой корпус оснащается дополнительными термозащитными элементами и перегрузочными предохранителями, встроенными непосредственно в корпус.

Оптимальная конструкция корпуса предусматривает возможность легкой замены реле без демонтажа всей системы, используя быстросъемные разъемы и направляющие. Это ускоряет обслуживание и повышает эксплуатационную надежность оборудования.

Вопрос-ответ:

Какие основные части входят в конструкцию электромагнитного реле?

В электромагнитном реле обычно присутствуют следующие элементы: катушка с обмоткой, якорь, контактная группа, пружина и сердечник из магнитного материала. Катушка создаёт магнитное поле при прохождении электрического тока, которое притягивает якорь. Якорь, в свою очередь, изменяет положение контактов, замыкая или размыкая цепь. Пружина возвращает якорь в исходное состояние, когда ток отключается. Сердечник усиливает магнитное поле катушки, делая работу реле более надёжной.

Как работает катушка в электромагнитном реле?

Катушка представляет собой витки провода, через которые проходит электрический ток. При прохождении тока катушка создаёт магнитное поле, которое привлекает металлический якорь. Это движение якоря приводит к переключению контактов реле, замыкая или размыкая электрическую цепь. Если ток прерывается, магнитное поле исчезает, и якорь возвращается на исходную позицию под воздействием пружины.

Почему в реле используется сердечник из ферромагнитного материала?

Сердечник из ферромагнитного материала усиливает создаваемое катушкой магнитное поле. Благодаря ему магнитное притяжение якоря становится значительно сильнее при том же токе. Это позволяет уменьшить габариты реле и повысить чувствительность устройства, обеспечивая надёжное переключение контактов даже при невысоких токах в катушке.

Какая роль пружины в электромагнитном реле и как она влияет на работу устройства?

Пружина служит для возврата якоря в исходное положение, когда ток в катушке отключается. Она обеспечивает размыкание или замыкание контактов в зависимости от конструкции реле. Сила пружины должна быть подобрана так, чтобы преодолевать магнитное притяжение якоря при отсутствии тока, но при этом не мешать его перемещению, когда катушка активна. Это гарантирует корректное и быстрое переключение.

Как контакты реле обеспечивают переключение электрической цепи?

Контакты реле — это пары проводящих элементов, которые замыкаются или размыкаются под воздействием движения якоря. В исходном положении контакты могут быть разомкнуты или замкнуты, а при активации катушки якорь перемещается, изменяя состояние контактов. Таким образом, электрическая цепь либо замыкается, либо размыкается, позволяя управлять нагрузками, находящимися в другой части схемы.

Как устроено электромагнитное реле и какие его основные части?

Электромагнитное реле состоит из нескольких ключевых компонентов. Основной элемент — это катушка из провода, которая при прохождении электрического тока создаёт магнитное поле. Это поле притягивает металлический якорь, который закреплён на подвижной части. При перемещении якоря замыкаются или размыкаются электрические контакты, управляющие внешней цепью. В конструкции также есть корпус, который защищает внутренние детали и изолирует контакты от внешних воздействий. Важную роль играет пружина, возвращающая якорь в исходное положение, когда ток в катушке отсутствует.
