Для чего нужен коллектор в системе отопления

Коллектор в системе отопления выполняет ключевую функцию распределения теплоносителя по контурам с максимально точным регулированием. Его установка позволяет добиться равномерного прогрева помещений, особенно в системах с тёплыми полами и множеством радиаторов. Основное преимущество коллектора – возможность индивидуальной настройки каждого контура, что критично при разной протяжённости труб и тепловых потерях в помещениях.

Гидравлическая стабилизация системы достигается за счёт того, что коллектор работает как узел балансировки. Без него более короткие контуры перегреваются, а длинные – недогреваются. Коллектор позволяет точно дозировать подачу теплоносителя, благодаря встроенным регулировочным клапанам, термоголовкам и расходомерам. Это значительно повышает эффективность отопления и снижает энергопотребление.

При проектировании важно учитывать тип коллектора: с насосно-смесительным узлом для тёплых полов или без него – для радиаторного отопления. Материал корпуса также играет роль: латунные модели обеспечивают лучшую теплоотдачу и долговечность, в то время как полимерные подходят для менее нагруженных систем. Оптимальное количество выходов должно соответствовать числу контуров с учётом возможного расширения системы.

Монтаж коллектора рекомендуется выполнять в отдельном распределительном шкафу, обеспечивая доступ для регулировки и обслуживания. Высота установки, теплоизоляция и защита от конденсата напрямую влияют на эффективность и срок службы оборудования. Правильно подобранный и установленный коллектор становится центром управления всей системой отопления, обеспечивая комфорт и экономичную эксплуатацию.

Как коллектор распределяет теплоноситель между контурами

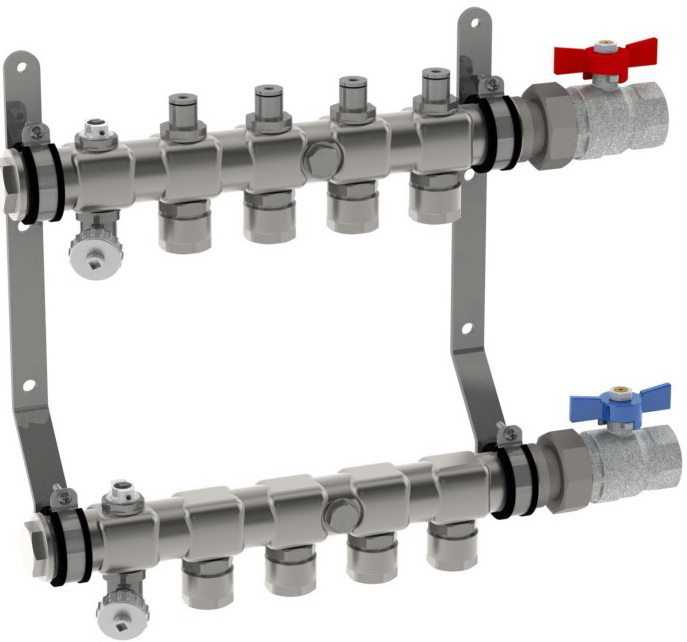

Коллектор в системе отопления представляет собой распределительный узел, обеспечивающий подачу теплоносителя к каждому отопительному контуру с расчетным расходом и температурой. Он состоит из двух магистралей: подающей и обратной. Подающая часть направляет горячий теплоноситель к контурам, обратная – собирает остывшую жидкость для повторного нагрева.

Каждый выход коллектора снабжен вентилем или расходомером, позволяющим точно регулировать объем теплоносителя. Это критически важно при использовании контуров разной длины и гидравлического сопротивления. Например, контур длиной 50 м требует большего расхода, чем контур длиной 20 м при той же температуре подачи. Коллектор обеспечивает гидравлическую балансировку, исключая перегрев одних зон и недогрев других.

Для систем с тёплыми полами применяются коллекторы с термостатическими клапанами и сервоприводами, которые автоматически изменяют подачу в зависимости от сигнала термодатчиков. Это позволяет поддерживать температуру в помещениях с точностью до 1 °C. При использовании погодозависимой автоматики корректировка производится с учётом внешней температуры.

Коллекторы оснащаются сливными и воздухоотводящими клапанами, что упрощает запуск и обслуживание системы. Наличие байпасов и насосных групп в распределительном узле позволяет интегрировать низкотемпературные и высокотемпературные контуры без перегрева элементов.

Грамотно подобранный и настроенный коллектор исключает циркуляционные сбои и снижает нагрузку на насос, повышая эффективность всей системы отопления.

Зачем использовать коллектор в системе с тёплыми полами

Коллектор в системе тёплого пола выполняет функцию распределения теплоносителя по контурам с учётом их гидравлического сопротивления и длины. Без него невозможно обеспечить равномерный прогрев помещений при разной протяжённости контуров. Например, при длине трубопровода 80 м и 40 м в одном контуре без балансировки тёплый пол будет греться неравномерно – более короткий контур перегреется, а длинный останется холодным.

Коллекторный узел позволяет точно регулировать подачу теплоносителя в каждый контур с помощью встроенных расходомеров и термостатических клапанов. Это важно для систем, где температура пола должна соответствовать санитарным нормам – не выше 26–29 °C в жилых зонах. Без коллектора невозможно обеспечить точную регулировку.

Смесительный узел коллектора снижает температуру теплоносителя, поступающего из котла, до необходимого уровня. Для водяных тёплых полов обычно требуется 35–45 °C. При прямом подключении от котла с температурой 60–80 °C система быстро выйдет из строя.

Коллектор облегчает обслуживание: при наличии вентилей можно отключить любой контур без остановки всей системы. Это удобно при ремонте или промывке отдельных участков. Встроенные воздухоотводчики и сливные краны упрощают запуск и опорожнение системы.

Для автоматизации применяются сервоприводы, подключаемые к комнатным термостатам. Это позволяет регулировать температуру в каждой зоне независимо, обеспечивая комфорт и энергоэффективность. Без коллектора такая схема невозможна.

Роль коллектора в балансировке давления и расхода

Коллектор в системе отопления обеспечивает точное распределение теплоносителя по контурам, минимизируя гидравлические перекосы. Каждый выход коллектора подключается к отдельному потребителю – радиатору, тёплому полу или фанкойлу – и позволяет независимо регулировать подачу.

Балансировка достигается за счёт встроенных регулирующих клапанов и расходомеров. Например, в коллекторе с расходомерами оператор может задать требуемый объём протока (л/мин) для каждого контура. Это исключает ситуацию, когда ближние к насосу потребители получают избыточный объём теплоносителя, а удалённые – недостаточный.

Для оптимальной работы системы перепад давления между подающим и обратным коллектором не должен превышать 0,3–0,5 бар. При этом применяются балансировочные вентили или автоматические регуляторы перепада давления. Последние устанавливаются на обратке коллектора и стабилизируют давление вне зависимости от изменения числа открытых контуров.

В двухтрубных системах с переменной нагрузкой установка коллектора с регулируемыми выходами позволяет адаптировать систему к реальным теплопотерям помещений без вмешательства в магистральные настройки. Это повышает энергоэффективность и снижает шум от протока воды.

Коллекторы с байпасом и встроенным насосом применяются для повышения стабильности расхода при частичном закрытии контуров, особенно в системах тёплого пола. Такой подход снижает риски кавитации и продлевает срок службы оборудования.

Подбор коллектора по пропускной способности должен учитывать максимальную суммарную нагрузку всех подключённых контуров. Например, при общем расходе 1,2 м³/ч диаметр коллектора должен обеспечивать скорость потока не более 0,8 м/с, что соответствует внутреннему диаметру не менее 26 мм (DN25).

Как коллектор упрощает управление отдельными зонами отопления

Коллектор позволяет точно регулировать температуру в каждой отопительной зоне благодаря индивидуальным контурам. Это особенно эффективно в зданиях с несколькими помещениями, отличающимися по назначению, теплопотерям и режиму использования. Например, для спальни комфортной считается температура 18–20 °C, тогда как в ванной предпочтительны 24–26 °C. С коллектором это легко реализуется без вмешательства в общий тепловой контур.

Каждый выход коллектора соединяется с отдельным отопительным контуром, оборудованным термостатическим клапаном или сервоприводом. Управление может осуществляться вручную либо автоматически через термостаты, связанные с системой умного дома. Это исключает перегрев и снижает энергозатраты до 20–25 % за счёт отключения неиспользуемых зон или снижения температуры в ночное время.

Гидравлическая балансировка – ещё одно преимущество. Коллектор с встроенными расходомерами позволяет точно настраивать проток теплоносителя в каждом контуре. Это предотвращает неравномерный прогрев, особенно в системах тёплого пола, где превышение скорости потока может привести к неэффективной работе и перегреву покрытия.

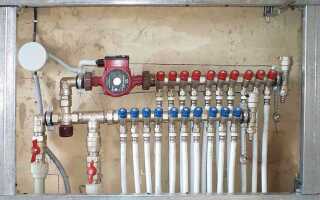

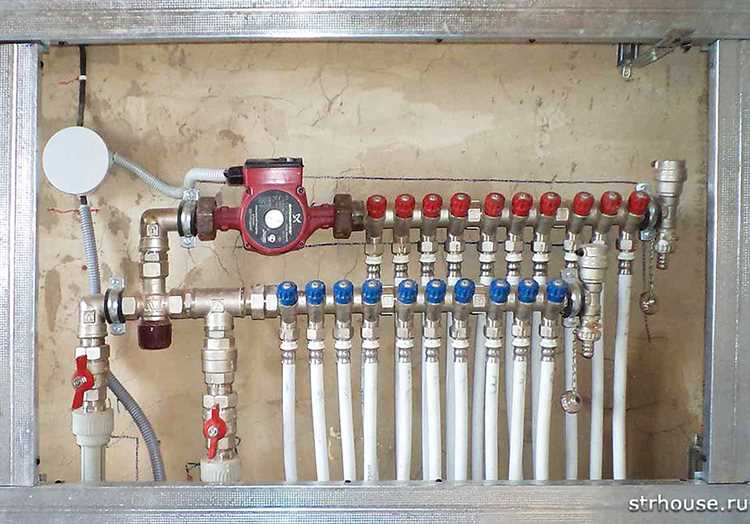

Монтаж с использованием коллекторного шкафа упрощает обслуживание. Все элементы системы – запорные вентили, сливные краны, воздухоотводчики – собраны в одном месте. Это ускоряет диагностику и ремонт, минимизируя вмешательство в остальную часть системы.

Использование коллектора для подключения радиаторов без перекрестного влияния

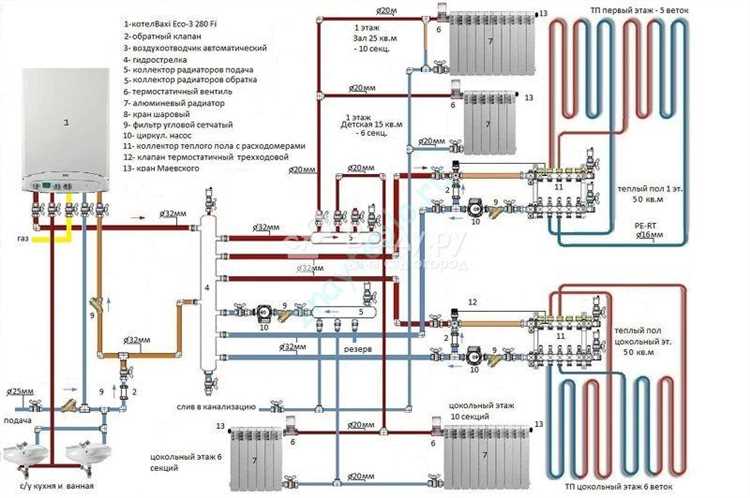

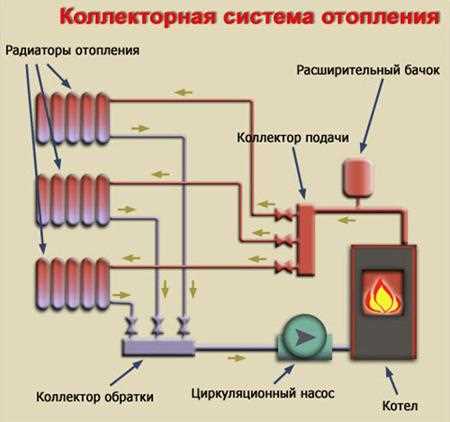

Коллекторная схема подключения радиаторов обеспечивает равномерное распределение теплоносителя за счёт индивидуальных контуров для каждого прибора. В отличие от последовательных систем, здесь исключается перетекание гидравлических импульсов между радиаторами, что критично при точной настройке температуры в отдельных помещениях.

Каждая ветка подключается к коллектору через отдельную трубу подачи и обратки. Это позволяет использовать термостатические клапаны без риска того, что регулировка на одном радиаторе повлияет на работу соседних. В многоконтурных системах с переменной нагрузкой особенно важно использовать коллекторы с встроенными расходомерами – это позволяет балансировать поток по каждому контуру без установки дополнительных балансировочных клапанов.

При монтаже рекомендуется применять коллекторы с внутренним диаметром не менее 1 дюйма при суммарной тепловой нагрузке до 15 кВт и 1¼ дюйма – при нагрузке до 25 кВт. Подключение должно осуществляться с применением термостойких труб (PEX, металлопластик) и надёжных фитингов с уплотнительными кольцами, выдерживающими рабочее давление до 6 бар и температуру до 95°C.

В системе с несколькими этажами или удалёнными помещениями желательно предусмотреть возможность индивидуального отключения контуров с помощью запорной арматуры, размещённой на коллекторе. Это упрощает обслуживание и исключает влияние отключения одного радиатора на работу всей системы.

Для минимизации воздушных пробок на коллекторе должна быть предусмотрена автоматическая воздухоотводная установка в его верхней точке. Это особенно важно при использовании систем с переменным уровнем давления или наличии насосных групп.

Как коллектор способствует точной настройке температуры в помещениях

Коллектор обеспечивает индивидуальное регулирование подачи теплоносителя в каждую отопительную зону, что позволяет установить заданные параметры температуры с точностью до 0,5–1 °C. В многокомнатных системах отопления это достигается за счет балансировки потоков через отдельные контуры, управляемые запорной и регулирующей арматурой, встроенной в коллектор.

Современные коллекторы оснащаются термостатическими клапанами и приводами, которые автоматически корректируют расход воды в зависимости от показаний датчиков температуры в помещениях. Такая автоматизация исключает перегрев и недостаток тепла, минимизируя теплопотери и повышая комфорт.

Для настройки рекомендуется устанавливать датчики температуры на уровне жилой зоны, избегая прямого воздействия солнечных лучей и сквозняков. Настройка регулирующих клапанов производится путем поочередного открытия контуров с мониторингом изменения температуры, что позволяет добиться равномерного прогрева.

Использование коллекторных систем с возможностью интеграции в домашние автоматизированные системы (например, через протоколы Modbus или KNX) повышает точность управления, позволяя задавать температурные графики и адаптироваться к изменению внешних условий без ручного вмешательства.

В результате, коллектор позволяет обеспечить стабильный микроклимат в каждом помещении с минимальными энергозатратами, благодаря тонкой балансировке потоков теплоносителя и точному контролю температуры на уровне отдельных контуров.

Подключение насосной группы к коллектору: что нужно учитывать

Правильное подключение насосной группы к коллектору обеспечивает эффективное распределение теплоносителя и стабильную работу системы отопления. При монтаже необходимо учитывать следующие технические моменты:

• Диаметры труб и фланцев: Все соединения должны иметь одинаковый диаметр, соответствующий пропускной способности насоса и коллектора. Несоответствие приводит к гидравлическим потерям и снижению КПД.
• Направление потока: Насосная группа должна быть подключена строго в соответствии с направлением циркуляции теплоносителя, обозначенным стрелками на корпусе коллектора и насосов.
• Установка обратных клапанов: Обязательно предусмотреть обратные клапаны на подающей линии насоса для предотвращения обратного течения теплоносителя при остановке оборудования.

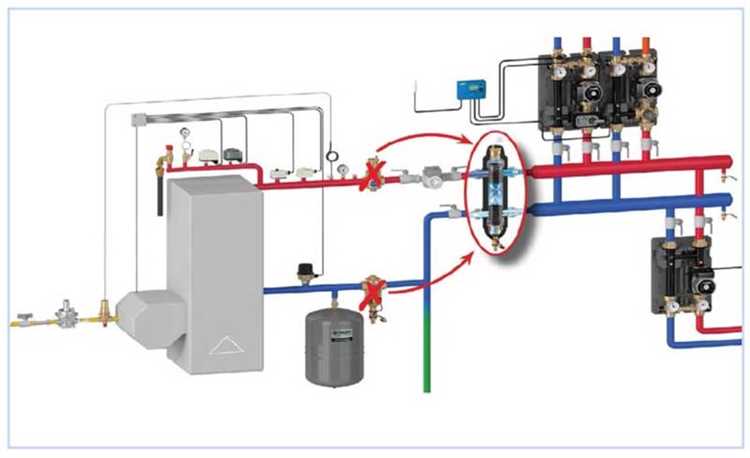

• Гидравлическая развязка: Между насосной группой и коллектором рекомендуется устанавливать гидравлический разделитель или байпас с регуляторами расхода для балансировки давления и потока.
• Температурный режим: Материалы и уплотнители должны выдерживать максимальную температуру системы (обычно до 110 °C), чтобы исключить деформацию и протечки.
• Уровень шума и вибраций: Насосы необходимо устанавливать на антивибрационные опоры и использовать гибкие вставки в трубопроводах для снижения шумового воздействия и продления срока службы.
• Монтаж измерительной арматуры: Важно предусмотреть места для установки манометров, термометров и расходомеров рядом с насосной группой для оперативного контроля и диагностики работы системы.
• Доступность обслуживания: Расположение насосной группы должно обеспечивать удобный доступ для технического обслуживания и замены оборудования без демонтажа коллектора.

Соблюдение этих рекомендаций при подключении насосной группы к коллектору гарантирует стабильную и эффективную работу отопительной системы с минимальными эксплуатационными рисками.

Выбор места установки коллектора в частном доме

Коллектор системы отопления должен размещаться в техническом помещении с контролируемым микроклиматом, где обеспечивается стабильная температура воздуха от +5 до +40 °C и минимальная влажность.

1. Расположение поблизости от источника тепла (котла или теплового насоса) для сокращения длины подающего и обратного трубопроводов, что уменьшает теплопотери и снижает затраты на материалы.
2. Доступность для обслуживания: место должно обеспечивать свободный доступ к коллектору с обеих сторон не менее 0,7 м, чтобы можно было без сложностей выполнять регулировку, проверку и ремонт.
3. Исключение попадания влаги и прямого контакта с водой – коллектор не должен находиться в подвалах с повышенной влажностью или рядом с сантехническими устройствами без гидроизоляции.
4. Желательно установка на уровне примерно 0,8–1,2 метра от пола, что оптимально для подключения и монтажа распределительных труб, а также удобства работы с арматурой и приборами учета.
5. Расположение вблизи групповых стояков отопления для минимизации длин разводящих линий, что повышает эффективность системы и упрощает монтаж.
6. Обеспечение возможности установки шумоизоляции и теплоизоляции вокруг коллектора, чтобы избежать излишнего шума и теплопотерь в жилых помещениях.

При выборе места следует учитывать инженерные коммуникации и архитектурные особенности дома, избегая участков с затруднённым доступом и нестабильными условиями эксплуатации.

Вопрос-ответ:

Для чего нужен коллектор в системе отопления?

Коллектор служит для распределения теплоносителя по разным контурам отопительной системы. Он обеспечивает равномерное распределение тепла, позволяя управлять подачей жидкости в каждую ветку, что улучшает комфорт и экономит энергию.

Как коллектор влияет на работу отопительного оборудования?

Коллектор позволяет регулировать подачу теплоносителя к разным участкам дома, что снижает нагрузку на котел и радиаторы. Благодаря этому поддерживается стабильная температура в помещениях и уменьшается риск перегрева или переохлаждения отдельных зон.

Какие виды коллекторов применяются в системах отопления?

Существуют разные типы коллекторов: из меди, нержавеющей стали и пластика. Они могут быть с встроенными расходомерами и вентилями для точной настройки. Выбор зависит от конструкции отопления и требований к долговечности.

Можно ли обойтись без коллектора в современной системе отопления?

В небольших одноуровневых системах без сложных контуров коллектор может не потребоваться. Однако для домов с несколькими зонами и разными типами отопления его установка значительно упрощает управление и улучшает распределение тепла.

Как правильно установить коллектор в системе отопления?

Коллектор обычно монтируют в одном месте, удобном для обслуживания и подключения контуров. Важно обеспечить хорошую герметичность и использовать качественные фитинги. После установки проводится регулировка, чтобы настроить поток теплоносителя под нужды каждого помещения.
