Древесина хвойных используется как сырье для изготовления

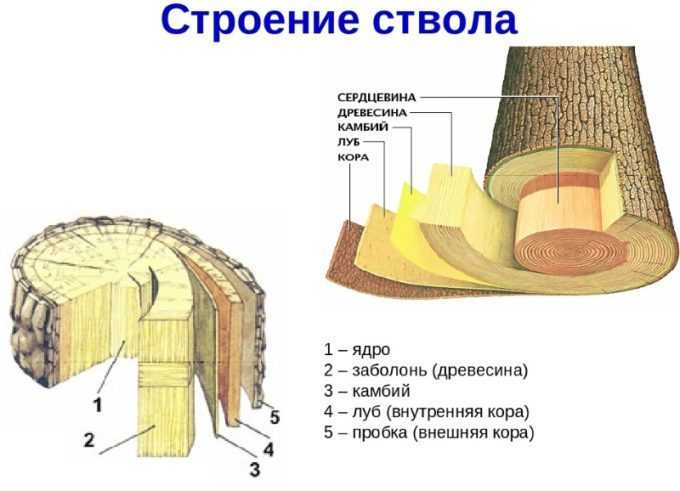

Хвойные породы древесины, такие как сосна, ель и лиственница, остаются одними из наиболее востребованных материалов в деревообрабатывающей промышленности благодаря своей низкой плотности, устойчивости к растрескиванию и удобству механической обработки. Сосна, например, обладает плотностью около 500 кг/м³ и легко поддаётся строганию и шлифовке, что делает её оптимальной для изготовления мебели, оконных рам, панелей и декоративных элементов интерьера.

Ель отличается высокой звукоотражающей способностью, благодаря чему её активно применяют в производстве музыкальных инструментов, особенно резонансных досок. Кроме того, из-за своей мягкой структуры и низкого содержания смолы она широко используется в строительстве каркасных домов и внутренней отделке помещений. Лиственница, напротив, выделяется плотностью до 750 кг/м³ и высокой стойкостью к влаге, что делает её незаменимой в наружной отделке, судостроении и изготовлении террасной доски.

Для изделий, подверженных высокой нагрузке и воздействию окружающей среды, предпочтительнее использовать хвойную древесину с минимальным количеством сучков и равномерной текстурой. Рекомендуется отбор материала по радиальному распилу – он обеспечивает большую стабильность геометрических размеров при перепадах влажности. Также важно учитывать сезон заготовки: зимняя древесина содержит меньше влаги, менее подвержена короблению и лучше подходит для изготовления долговечных изделий.

В производственных циклах особое внимание следует уделять предварительной сушке хвойной древесины до влажности 8–12% с применением камерного или вакуумного метода. Это снижает риск деформаций при последующей эксплуатации. Пропитка антисептиками и маслами на основе натуральных смол увеличивает срок службы изделий и предотвращает поражение грибком и насекомыми, особенно при использовании на открытом воздухе.

Выбор хвойной породы в зависимости от назначения изделия

Сосна оптимальна для производства строительных конструкций, оконных и дверных блоков. Она обладает стабильной геометрией, средней плотностью (около 520 кг/м³) и хорошей обрабатываемостью. Благодаря высокому содержанию смолы устойчива к гниению, что делает её подходящей для наружных работ без дополнительной защиты.

Ель предпочтительна при изготовлении музыкальных инструментов, обрешёток и декоративных элементов интерьера. Её низкая плотность (около 450 кг/м³) и мелкослойная структура обеспечивают хорошую акустику и легкость. Однако ель менее устойчива к влаге, её использование ограничивается внутренними помещениями.

Лиственница рекомендуется для террасной доски, садовой мебели и фасадных панелей. Её плотность достигает 650 кг/м³, волокна плотные, с выраженной смолистостью. Натуральная стойкость к влаге и насекомым позволяет эксплуатировать изделия из лиственницы на открытом воздухе без антисептической обработки.

Кедр востребован при производстве банной и саунной отделки, а также мебели премиум-класса. Он обладает низкой теплопроводностью, выраженным ароматом и устойчивостью к деформации при нагреве. Плотность – около 420 кг/м³. Кедр легко поддается механической обработке и полировке.

Пихта подходит для внутренней обшивки, упаковочной тары и мебели эконом-сегмента. Её древесина мягче и светлее, плотность – около 430 кг/м³. Она легко режется, но подвержена воздействию влаги и требует защиты при эксплуатации в условиях переменной влажности.

Обработка смолистой поверхности перед склеиванием и покраской

Смола на поверхности хвойной древесины препятствует адгезии клеевых и лакокрасочных материалов. Перед обработкой необходимо устранить смоляные выделения механическим и химическим методами.

Для удаления крупных скоплений смолы используется острое стамесочное лезвие или шпатель из нержавеющей стали. После этого поверхность обрабатывают ацетоном или бензином «Галоша», которые эффективно растворяют остатки смолы. Важно исключить применение водных растворителей, поскольку они вызывают набухание волокон и ухудшают качество последующей отделки.

После обезжиривания древесину шлифуют абразивом зернистостью P120–P150 вдоль волокон. Шлифовка удаляет микропленку смолы, улучшает смачиваемость и увеличивает площадь сцепления. Повторное шлифование проводится только после полного испарения растворителя – не менее 30 минут при температуре выше +18 °C.

При высокой смолистости (например, у сосны, кедра) целесообразно применение праймеров на основе шеллака или спиртовых грунтовок. Эти материалы изолируют остаточную смолу и предотвращают её миграцию на поверхность после покраски.

Перед склеиванием важно проверить влажность древесины – не выше 10%. Избыточная влага в сочетании с остатками смолы ухудшает полимеризацию клея и снижает прочность соединения.

Использование сосны и ели в производстве мебели для интерьера

Сосна и ель – одни из самых востребованных хвойных пород в мебельной промышленности благодаря сочетанию доступности, технологичности и декоративных качеств. Их применяют при производстве корпусной, каркасной и декоративной мебели.

• Сосна отличается плотностью 480–520 кг/м³, высокой стабильностью геометрии после сушки и лёгкостью обработки. Её светлая текстура с выраженными годовыми кольцами хорошо подходит для тонировки и брашировки.
• Ель имеет меньшую плотность – около 430 кг/м³, мягче в резке, но более подвержена смолоотделению. Чаще используется для скрытых конструктивных элементов или в изделия, не предполагающие интенсивной нагрузки.

Для интерьера используют древесину камерной сушки с влажностью не выше 10%, что предотвращает деформации и растрескивание. Поверхность досок шлифуют зерном P120–P180, после чего наносят масло, воск или полиуретановое покрытие для защиты и акцента текстуры.

1. В производстве шкафов и комодов сосну применяют для фасадов и корпусов, придавая изделиям деревенский или скандинавский стиль.
2. Ель часто используют при изготовлении ламелей и декоративных реек для стеновых панелей и перегородок.
3. Мебель из клеёного бруса сосны устойчива к короблению, что важно для столешниц и подоконников.
4. Из ели производят облегчённые каркасы кроватей и диванов, особенно в сочетании с фанерой и ЛДСП.

Рекомендуется применять антисептическую обработку и проклейку торцов влагостойкими составами. Для увеличения срока службы мебели из сосны и ели в жилых помещениях важно избегать резких перепадов температуры и влажности.

Технологии сушки хвойной древесины для предотвращения растрескивания

Сушка хвойной древесины требует точного контроля параметров, чтобы избежать внутренних напряжений и растрескивания. Наиболее эффективным методом считается камерная сушка с поэтапным снижением влажности. Начальная температура не должна превышать 40 °C при относительной влажности воздуха 80–90 %, чтобы предотвратить образование градиентов влажности между сердцевиной и поверхностью заготовки.

После выхода на равномерное содержание влаги в пределах 30–35 % температуру постепенно увеличивают до 60–70 °C, снижая влажность воздуха до 40–50 %. Этот этап критически важен для стабилизации структуры древесины и минимизации риска продольных и радиальных трещин.

Для ели и сосны оптимальна финальная влажность 8–12 %, достигаемая в течение 10–14 суток при непрерывной корректировке режима по показаниям влагомеров. При этом скорость воздушного потока в камере не должна превышать 2–3 м/с, чтобы избежать неравномерного испарения влаги.

Допускается использование вакуумной сушки при обработке пиломатериалов толщиной до 50 мм. Этот метод ускоряет процесс без термических деформаций. При сушке ангарской сосны и лиственницы рекомендуется использовать предварительное кондиционирование – увлажнение поверхности перед окончательной сушкой для выравнивания внутренних напряжений.

Не допускается резкое снижение влажности при обработке зимней заготовки: древесина, спиленная в холодный период, требует увеличения продолжительности сушки на 15–20 %, особенно при наличии смоляных карманов. Применение автоматических систем управления сушильными циклами позволяет точно регулировать параметры и минимизировать потери сырья.

Применение хвойных пиломатериалов в строительных конструкциях

Хвойные породы древесины – ель, сосна, лиственница – обладают высоким соотношением прочности к массе, что делает их оптимальными для несущих конструкций. Средняя прочность на изгиб у сухой сосновой доски составляет около 80 МПа, при плотности 500–550 кг/м³. Для сравнения: у дуба – 110 МПа при плотности свыше 700 кг/м³. Это обеспечивает снижение нагрузки на фундамент без ущерба для прочности конструкции.

При возведении каркасных домов используется обрезная доска и брус из сосны и ели с влажностью не выше 18%. Это снижает риск деформаций и растрескивания при усадке. Рекомендуется применять доски сортов не ниже второго, с ограниченным числом сучков и без смоляных карманов.

Для изготовления стропильных систем предпочтительна лиственница. Ее устойчивость к влаге и грибкам превосходит ель и сосну. В районах с повышенной влажностью применение антисептированных пиломатериалов обязательно. Глубокая пропитка растворами на водной или масляной основе увеличивает срок службы более чем в два раза.

Шпунтованные доски из хвои применяются для настила черновых полов и обшивки межэтажных перекрытий. При толщине 36–40 мм они обеспечивают достаточную жесткость и звукоизоляцию. Использование досок камерной сушки с равномерной геометрией уменьшает трудозатраты при монтаже.

При проектировании необходимо учитывать направление волокон. Монтаж досок с чередованием годичных колец уменьшает внутренние напряжения и риск коробления. При соединении элементов каркаса болтами и шпильками рекомендуется предварительное сверление, чтобы избежать растрескивания.

В зимнее время предпочтительно использовать клееный брус, особенно в несущих стенах. Он обладает стабильной геометрией, меньшим коэффициентом теплопроводности (в среднем 0,13 Вт/м·К против 0,18 у цельного массива) и не требует длительной усадки.

Учет структуры волокон при резке и фрезеровке хвойной древесины

Хвойные породы – сосна, ель, пихта – обладают ярко выраженной продольной структурой волокон с чередующимися ранней и поздней древесиной. Это требует точного выбора направления реза, чтобы избежать сколов и неровностей при обработке.

При продольной резке по направлению волокон сопротивление минимально, а чистота поверхности – максимальна. Поперечная резка вызывает вырыв волокон, особенно в зонах с высокой плотностью поздней древесины. Угол атаки инструмента должен учитывать годичную слоистость: оптимален угол 15–20° для продольного реза и 25–30° – для поперечного.

При фрезеровке хвойной древесины критично учитывать направление волокон относительно траектории инструмента. Работа «по волокну» снижает риск задиров и минимизирует шероховатость. При необходимости фрезеровки «против волокна» рекомендуется уменьшить подачу и увеличить частоту вращения, чтобы снизить нагрузку и уменьшить риск сколов.

Плотность хвойных пород варьируется от 370 до 550 кг/м³, что влияет на поведение древесины при резке. Сосна имеет тенденцию к смоловыделению, особенно при перегреве фрезы, что требует регулярной очистки инструмента и применения антипригарных покрытий.

Рекомендуемые параметры резки:

Правильная ориентация заготовки с учетом направления волокон снижает износ инструмента, повышает точность геометрии деталей и улучшает качество поверхности без дополнительной шлифовки.

Особенности пропитки и защиты изделий из хвойных пород от гниения

Хвойная древесина, несмотря на содержание смолистых веществ, подвержена биологическому разрушению при повышенной влажности. Эффективная защита начинается с правильной подготовки и выбора состава для пропитки.

• Перед пропиткой древесину сушат до влажности не выше 18%. При превышении этого показателя антисептик не проникает вглубь волокон.
• Наиболее уязвимыми являются участки торцов и соединений – они обрабатываются в первую очередь, с обязательной двухкратной пропиткой.
• Для хвойных пород предпочтительны водорастворимые антисептики глубокого проникновения на основе солей борной и кремнефтористоводородной кислот. Они проникают на глубину до 10 мм и формируют устойчивую к влаге защиту.
• Масляные антисептики (например, на основе креозота) дают высокую защиту, но используются преимущественно для невидимых элементов, из-за характерного запаха и потемнения древесины.
• Импрегнация под давлением (в автоклаве) обеспечивает долговременную защиту до 30 лет, особенно актуальна для внешних конструкций – террас, свай, фасадных панелей.
• Дополнительное покрытие защитно-декоративными составами с УФ-фильтрами (на акриловой или алкидной основе) предотвращает разрушение верхнего слоя древесины и снижает водопоглощение.

После пропитки древесину выдерживают в защищённом от осадков месте не менее 48 часов. Нарушение этого требования снижает эффективность антисептика.

Периодическая проверка изделий на наличие трещин и обновление защитного слоя раз в 3–5 лет позволяют существенно продлить срок службы изделий из хвойных пород.

Вопрос-ответ:
