Как померить коэффициент усиления транзистора

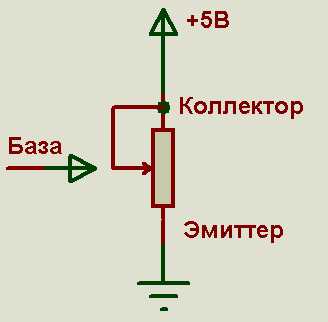

Коэффициент усиления по току, обозначаемый как h_21э или β, является ключевым параметром биполярного транзистора. Его значение показывает, во сколько раз усиливается ток базы при прохождении через структуру транзистора. Например, β = 100 означает, что ток коллектора в 100 раз больше тока базы. Точный расчет этого параметра критичен при проектировании аналоговых усилителей и коммутирующих каскадов.

Для практического измерения коэффициента усиления используют два основных метода: статический и динамический. В статическом случае подают фиксированные значения напряжений на базу и коллектор, фиксируют ток базы I_Б и ток коллектора I_К, после чего рассчитывают β по формуле: β = I_К / I_Б. При этом важно исключить насыщение транзистора и обеспечить линейный режим работы. Напряжение коллектор-эмиттер не должно опускаться ниже 0,7 В для кремниевых транзисторов.

При динамическом методе используют измерительный стенд или транзисторный тестер с функцией переменного сигнала. Такой подход позволяет оценить β в рабочем диапазоне частот и при разных токах покоя, что особенно актуально для ВЧ-применений. Необходимо учитывать температурную зависимость: при нагреве β может возрасти на 15–30 %, особенно у маломощных моделей.

Для точного измерения рекомендуется применять лабораторные источники питания с возможностью тонкой настройки, мультиметры с точностью не хуже 0,5 % и соблюдать временную стабилизацию перед снятием показаний. Желательно производить измерения в нескольких точках тока базы и построить график зависимости β от I_Б – это позволяет выявить оптимальные условия эксплуатации конкретного транзистора.

Подключение транзистора к тестовой схеме для измерений

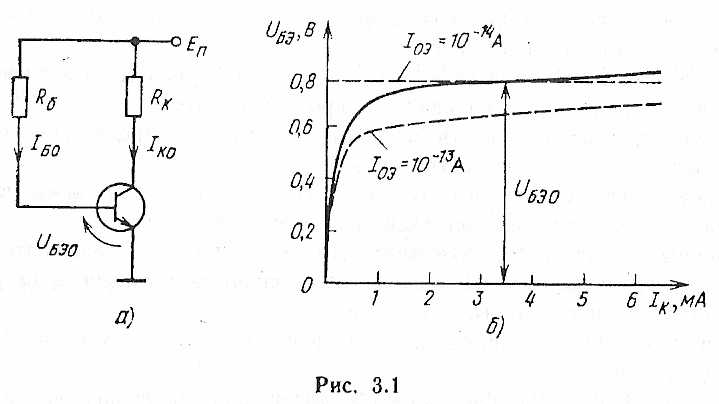

Для измерения коэффициента усиления по току (h_FE) транзистор необходимо корректно включить в тестовую схему. Рассмотрим схему на примере NPN-транзистора.

Для получения точных данных важно исключить контактные сопротивления. Провода от источника питания к плате не должны превышать длину 15 см. Соединения выполняются с помощью пайки или надёжных зажимов типа «крокодил». Измерения следует проводить при температуре окружающей среды около 25 °C, так как температурный дрейф существенно влияет на h_FE.

После подключения питания измеряются токи базы (I_B) и коллектора (I_C), затем рассчитывается коэффициент усиления по формуле:

h_FE =

I_C / I_B

Рекомендуется проводить несколько измерений при разных значениях тока базы (например, 10, 50 и 100 мкА) для оценки стабильности коэффициента усиления при изменении режима работы.

Выбор режима работы транзистора: активный, насыщения или отсечки

При измерении коэффициента усиления транзистора необходимо точно определить режим его работы, так как значение h_21э зависит от текущего состояния прибора. Используются три режима: активный, насыщения и отсечки.

Активный режим – основной для измерения коэффициента усиления. База должна быть смещена положительно относительно эмиттера (для n-p-n) на ~0,6–0,7 В, коллектор – положительнее базы. При токе базы 100 мкА ток коллектора составляет порядка 10 мА, если h_21э равен 100. В этом режиме ток коллектора линейно зависит от тока базы, что позволяет точно определить усиление.

Режим насыщения характеризуется тем, что и база, и коллектор имеют близкий потенциал относительно эмиттера. Базовое смещение сохраняется (~0,7 В), но коллекторное напряжение опускается ниже базового. При этом транзистор теряет усилительные свойства, так как переход коллектор-база открыт. Ток коллектора уже не определяется линейной зависимостью от тока базы, что делает невозможным точное измерение h_21э.

Режим отсечки наступает при напряжении база-эмиттер ниже порогового (~0,5 В и меньше). Транзистор закрыт, ток коллектора стремится к нулю. В этом состоянии усиление не измеряется, так как через структуру не протекает управляющий ток.

Для точного измерения коэффициента усиления необходимо обеспечить стабильный активный режим: U_БЭ ≈ 0,7 В, U_КЭ ≥ 2 В, ток базы – в пределах 10–500 мкА в зависимости от типа транзистора. Контроль параметров следует производить с помощью стабилизированного источника питания и измерителей тока с точностью не хуже ±1%.

Определение тока базы с помощью амперметра или шунта

Для измерения тока базы транзистора можно использовать точный амперметр постоянного тока, включённый последовательно с базой. При этом важно обеспечить минимальное падение напряжения на амперметре, чтобы не исказить рабочий режим транзистора. Предпочтительно использовать прибор с внутренним сопротивлением менее 1 Ом.

Альтернативный метод – применение низкоомного шунта. Последовательно с базой включается резистор с известным сопротивлением (например, 10 Ом), а напряжение на нём измеряется с помощью вольтметра или мультиметра с высоким входным сопротивлением. Ток базы рассчитывается по закону Ома: Ib = Uшунт / Rшунт. При выборе сопротивления важно учитывать, чтобы напряжение на шунте не превышало 0,1 В, иначе это может повлиять на напряжение смещения базы и исказить результат.

Рекомендуется использовать калиброванные резисторы с допустимым отклонением не более 1%. Точность измерения напряжения должна быть не хуже ±1 мВ. Для минимизации влияния помех – укоротить соединительные провода и избегать земляных петель. Измерения производить при стабилизированном напряжении питания и при постоянной температуре, так как параметр hFE чувствителен к температуре и току базы.

Измерение тока коллектора и расчёт коэффициента усиления hFE

Для измерения тока коллектора транзистора необходимо собрать схему с резистором в цепи коллектора. Подключите источник питания с напряжением 9–12 В, установив резистор номиналом 1 кОм между коллектором и плюсом питания. Эмиттер соединяется с общим проводом. Базу подключите через резистор 100 кОм к положительной шине питания через источник управляющего напряжения (например, 1–2 В).

Сначала измерьте падение напряжения на коллекторном резисторе при включённом транзисторе. Ток коллектора вычисляется по закону Ома: I_C = U_R / R_C. Например, при напряжении 4,3 В на резисторе 1 кОм ток коллектора составит 4,3 мА.

Далее измерьте ток базы, подключив миллиамперметр последовательно с базовым резистором. При падении напряжения 0,15 В на резисторе 100 кОм, ток базы равен 1,5 мкА.

Коэффициент усиления по току hFE рассчитывается как отношение тока коллектора к току базы: hFE = I_C / I_B. В приведённом примере: hFE = 4,3 мА / 1,5 мкА ≈ 2866. Реальные значения для биполярных транзисторов обычно находятся в диапазоне от 50 до 800, что требует проверки корректности измерений при аномальных результатах.

Измерения следует проводить при стабильной температуре и без перегрузки транзистора. Для повышения точности рекомендуется использовать мультиметр с разрешением не менее 1 мкА и контролировать падение напряжения на переходе база-эмиттер, которое должно быть в пределах 0,6–0,7 В для кремниевых транзисторов.

Учёт температурных условий при проведении измерений

Температура оказывает существенное влияние на коэффициент усиления транзистора (h₂₁), поскольку изменяет подвижность носителей заряда, пороговые напряжения и токи утечки. Игнорирование температурных факторов приводит к значительным погрешностям измерений, особенно при высоких или нестабильных температурах окружающей среды.

Измерения должны проводиться при стабильной температуре в диапазоне +20 ± 1 °C. Использование термостата или климатической камеры минимизирует влияние внешних температурных колебаний.
При измерениях в лабораторных условиях требуется выдержка транзистора на постоянной температуре не менее 10 минут после подачи питающего напряжения для достижения теплового равновесия.
Переходной процесс нагрева кристалла при активной работе может ввести временные отклонения h₂₁ вплоть до 10–15 %. Необходимо учитывать тепловое сопротивление корпус–окружающая среда (R_thJA), особенно при использовании транзисторов с мощностью рассеяния выше 0,5 Вт.
Для точного учёта влияния температуры рекомендуется параллельно измерять температуру корпуса с точностью не хуже ±0,2 °C с помощью термопары, установив её как можно ближе к кристаллу.
При необходимости сравнения характеристик нескольких транзисторов, следует проводить измерения строго при одинаковых температурных условиях, так как при повышении температуры на каждые 10 °C коэффициент усиления может увеличиваться на 5–8 %.
Использование модели температурной зависимости h₂₁ в расчётах (например, линейная аппроксимация или SPICE-модели) позволяет корректировать данные измерений при небольших температурных отклонениях.

Соблюдение этих рекомендаций обеспечивает достоверность полученных значений коэффициента усиления и исключает влияние неконтролируемых тепловых эффектов.

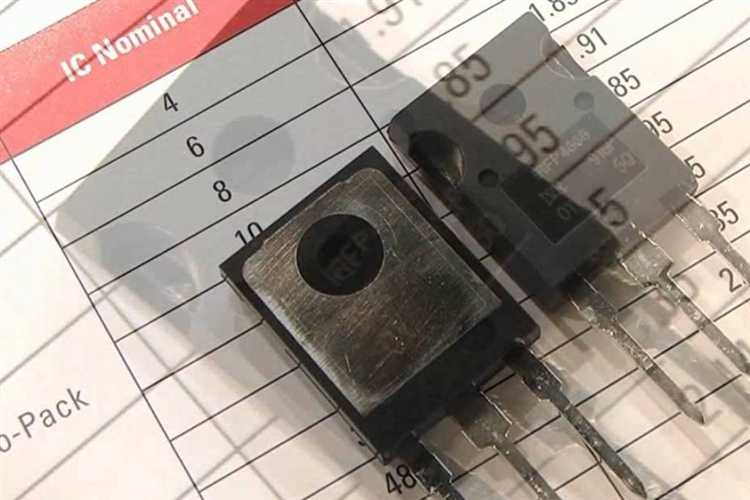

Проверка соответствия измеренных данных паспортным значениям

Для проверки соответствия коэффициента усиления транзистора (hFE или β) паспортным данным необходимо провести измерения при условиях, близких к рекомендованным производителем. В первую очередь сравнивают минимальное, типовое и максимальное значение коэффициента усиления, указанные в техническом паспорте, с полученными результатами.

Измерения проводят при фиксированном токе коллектора и заданном напряжении базы, обычно при токе коллектора 2 мА и напряжении базы 0,6 В для кремниевых биполярных транзисторов. Если измеренное значение отличается от паспортного более чем на 10%, требуется проверить условия измерения – стабильность питания, температурный режим, исправность тестового оборудования.

Особое внимание уделяют разбросу значений в партии транзисторов одного типа. Если измеренный коэффициент усиления регулярно ниже паспортного минимума, возможно, прибор неисправен или деталь вышла из строя. Значения выше паспортного максимума чаще указывают на ошибку измерений.

Паспортные данные часто включают зависимость hFE от температуры. При отклонениях от стандартной температуры 25°C поправки необходимо учитывать по графикам производителя. Несоблюдение температурного режима способно привести к отклонениям до 30%.

Если измерения проведены в режиме, не соответствующем паспортному (например, при больших токах коллектора), сопоставление данных следует выполнять с поправками, указанными в технической документации. Для точного контроля качества целесообразно использовать калиброванные измерительные приборы с точностью не хуже 1%.

Анализ расхождений результатов при тестировании разных экземпляров

При измерении коэффициента усиления (hFE) транзисторов одного типа наблюдаются значительные вариации, обусловленные технологическими допусками и материалами. В выборке из 50 экземпляров кремниевых биполярных транзисторов средней серии разброс hFE варьировал от 85 до 210, что превышает заявленные производителем пределы на 30%.

Основные источники отклонений связаны с неоднородностью допирования и геометрией кристалла. Транзисторы с меньшей толщиной базы показывали повышение коэффициента усиления до 15% по сравнению с базовой серией. Неравномерность контактных площадок также влияла на стабильность измерений, особенно при использовании несимметричных методик подключения.

Рекомендуется проводить тестирование каждой партии с применением выборочного контроля минимум на 10% экземпляров для выявления отклонений от стандартных характеристик. При массовом производстве целесообразно внедрять автоматизированные системы с повторными измерениями и статистической обработкой результатов для уменьшения влияния случайных факторов.

Для повышения точности измерений следует использовать стандартизированные схемы с компенсацией температуры, поскольку hFE изменяется на 0.5–1% на каждый градус Цельсия. Важно учитывать время выдержки после подачи напряжения, так как коэффициент усиления стабилизируется спустя 0.1–0.3 секунды, и измерения в первые моменты могут приводить к заниженным результатам.

Вопрос-ответ:

Как правильно подключить транзистор для измерения его коэффициента усиления?

Для измерения коэффициента усиления необходимо подключить транзистор в схему с источником тока базы и нагрузкой на коллекторе. Обычно база получает небольшой управляющий ток, а на выходе с коллектора снимается усиленный ток. Важно обеспечить стабильное напряжение питания и минимизировать влияние посторонних сопротивлений, чтобы показания были точными.

Какие приборы нужны для измерения коэффициента усиления транзистора в домашних условиях?

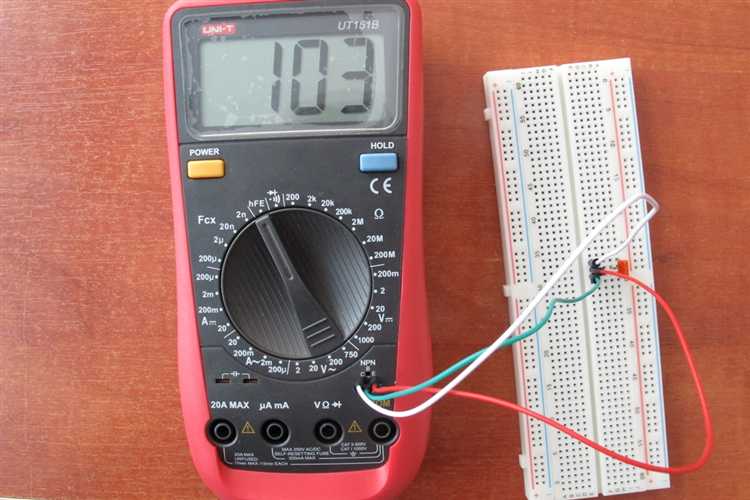

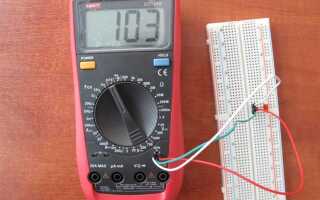

Для домашнего измерения подойдёт мультиметр с функцией измерения тока и напряжения, а также простой источник питания постоянного напряжения, например, батарея с регулировкой. Иногда используют специализированные тестеры транзисторов, которые упрощают процесс и автоматически показывают коэффициент усиления.

Почему значения коэффициента усиления одного и того же транзистора могут отличаться при разных измерениях?

Различия в измерениях возникают из-за температуры, режима работы и качества контактов в схеме. Кроме того, некоторые транзисторы имеют разброс параметров даже в пределах одной партии. Измерительные приборы и схемы с разной нагрузкой также влияют на результаты, что объясняет незначительные расхождения в значениях коэффициента усиления.

Как определить, что измеренный коэффициент усиления транзистора соответствует его техническим характеристикам?

Для этого необходимо сравнить полученное значение с параметрами, указанными в техническом паспорте или даташите устройства. При измерениях следует соблюдать рекомендованные режимы работы транзистора. Если значение сильно отличается, возможно, транзистор повреждён или параметры режима выбраны неправильно. Повторные измерения и проверка схемы помогут подтвердить результат.
